广东省惠州市惠州一中实验学校2021-2022学年高二上学期期中考物理试题（Word版含答案）

这是一份广东省惠州市惠州一中实验学校2021-2022学年高二上学期期中考物理试题（Word版含答案），共8页。试卷主要包含了选择题，实验题，计算题等内容，欢迎下载使用。

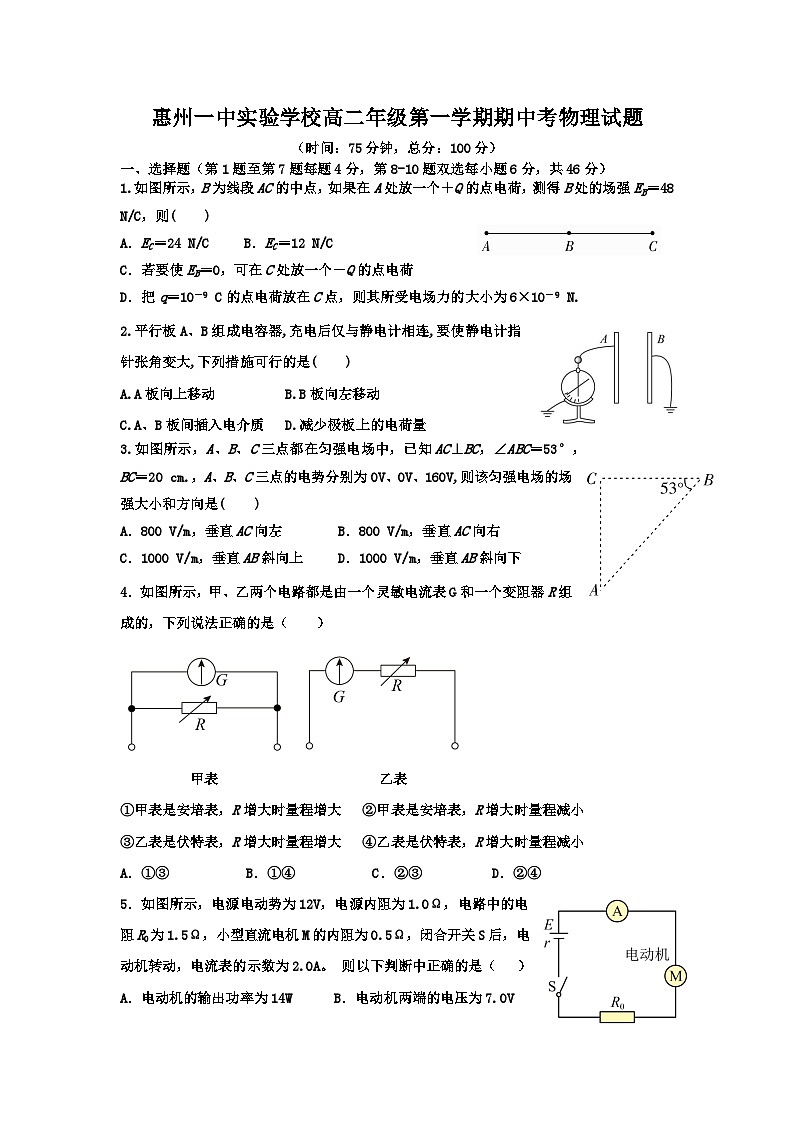

惠州一中实验学校高二年级第一学期期中考物理试题（时间：75分钟，总分：100分）一、选择题（第1题至第7题每题4分，第8-10题双选每小题6分，共46分）1.如图所示，B为线段AC的中点，如果在A处放一个＋Q的点电荷，测得B处的场强EB＝48 N/C，则(　　)A．EC＝24 N/C     B．EC＝12 N/CC．若要使EB＝0，可在C处放一个－Q的点电荷D．把q＝10－9 C的点电荷放在C点，则其所受电场力的大小为6×10－9 N.2.平行板A、B组成电容器,充电后仅与静电计相连,要使静电计指针张角变大,下列措施可行的是(　　)A.A板向上移动          B.B板向左移动C.A、B板间插入电介质   D.减少极板上的电荷量3.如图所示，A、B、C三点都在匀强电场中，已知AC⊥BC，∠ABC＝53°，BC＝20 cm.，A、B、C三点的电势分别为0V、0V、160V,则该匀强电场的场强大小和方向是(　　)A．800 V/m，垂直AC向左        B．800 V/m，垂直AC向右C．1000 V/m，垂直AB斜向上     D．1000 V/m，垂直AB斜向下4．如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，下列说法正确的是（　　）   甲表                       乙表①甲表是安培表，R增大时量程增大   ②甲表是安培表，R增大时量程减小③乙表是伏特表，R增大时量程增大   ④乙表是伏特表，R增大时量程减小A．①③           B．①④           C．②③          D．②④5．如图所示，电源电动势为12V，电源内阻为1.0Ω，电路中的电阻R0为1.5Ω，小型直流电机M的内阻为0.5Ω，闭合开关S后，电动机转动，电流表的示数为2.0A。 则以下判断中正确的是（ 　）A．电动机的输出功率为14W      B．电动机两端的电压为7.0VC．电动机产生的热功率为4.0W   D．电源输出的功率为24W6.将两个定值电阻、电阻箱和理想电压表按照如图的方式连接，其中电源的内阻为r，且r≠0.闭合开关，逐渐增大电阻箱的阻值，同时观察电压表的示数，使其读数增加ΔU.则在该过程中（　　）+A.如果流过电阻箱的电流改变ΔI，则＝R1B.定值电阻R2两端的电压逐渐减小，且减少量为ΔUC.如果流过定值电阻R2的电流改变ΔI，则＝R2＋rD.电源的输出电压增加了ΔU7．如图所示，有一水平向右的匀强电场，一个质量为m、电荷量为＋q的小球以初速度v0从A点竖直向上射入电场中，小球通过电场中B点时速度的大小仍为v0，方向与电场方向成37º斜向上，则A、B两点的电势差为（　　）A． B． C． D．8．在如图所示的电路中，R1=10Ω，R2=8Ω，当a、b两点间接理想电流表时，其读数为0.5A，当ab两点间接理想电压表时，其读数为2.5V，则该电源的电动势和内电阻分别为（　　）A．E=2.5V B．E=5V C．r=1Ω D．r=2Ω9．如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器R的滑片P向上滑动过程中（　　）A．电压表与电流表的示数都增大 B．电压表与电流表的示数都减小C．R的电流减小，R1的电功率减小D．R2的电功率增大，电源的总功率增大10.如图所示，在场强大小为E的匀强电场中，一根不可伸长的绝缘细线一端拴一个质量为m、电荷量为q的带负电的小球，另一端固定在O点；把小球拉到使细线水平的位置A，然后将小球由静止释放，小球沿弧线运动到细线与水平成θ＝60°的位置B时速度为零．以下说法正确的是(　　)A．小球重力与电场力的关系是Eq＝mgB．小球重力与电场力的关系是Eq＝mgC．球在B点时，细线拉力为T＝mgD．球在B点时，细线拉力为T＝mg二、实验题（每空2分，共16分）11.（1）该同学首先用游标卡尺测得该材料的长度如图甲所示，读数           cm；用螺旋测微器测得该材料的直径如图乙所示，读数            mm。（2）图甲是探究“用电流表和电压表测定电池的电动势和内阻”的实验的电路图.①移动滑动变阻器的滑片应特别注意防止                                                                                            .②现备有以下器材：A.干电池1节                B.滑动变阻器（0～50 Ω）C.滑动变阻器（0～1 750 Ω）   D.电压表（0～3 V）E.电压表（0～15 V）          F.电流表（0～0.6 A）G.电流表（0～3 A）其中滑动变阻器应选　　 　　，电压表应选　　 　　，电流表应选　　　 　　.（均选填器材的字母代号）③图乙是根据实验数据画出的U-I图像.由此可知这个干电池的电动势E＝　　　 　 V，内电阻r＝　　 　　Ω.  三、计算题（12+14+12分，共38分）12.(12分)如图所示，在水平放置的两个平行金属板之间的匀强电场沿竖直方向，电场中A、B两点之间的连线与竖直方向的夹角为60°.把带电荷量为q＝－1.5×10－8 C的点电荷由A点移到B点，克服电场力做了4.2×10－5 J的功．(1)若已知A点电势φA＝800 V，xAB＝1 cm，求B点电势；(2)求电场强度的大小和方向．   (14分)一束电子流经U1=5 000 V的加速电压加速后,在距两极板等距离处垂直进入平行板间的匀强电场,如图所示,两极板间电压U2=400 V,两极板间距d=2.0 cm,板长L1=5.0 cm。(1)求电子在两极板间穿过时的偏移量y;(2)若平行板的右边缘与屏的距离L2=5.0 cm,求电子打在屏上的位置与中心O的距离Y(O点位于平行板水平中线的延长线上);(3)若另一个质量为m(不计重力)的二价负离子经同一电压U1加速,再经同一偏转电场,射出偏转电场的偏移量y′和打在屏上的偏移量Y′各是多大?  14．(12分)如图所示电路中，电源电动势E＝10 V，内电阻不计，电阻R1＝28.0 Ω，R2＝12.0 Ω，R3＝6.0 Ω，R4＝24.0 Ω，R5＝9.0 Ω，电容器的电容C＝1.2 μF，求：(1)电容器所带的电荷量；(2)若R2突然断路，将有多少电荷量通过R5。     高二年级第一学期期中考物理试题参考答案：1.解析：由真空中点电荷的场强公式E＝知A错误，B正确；根据场强的叠加及点电荷产生的场强方向知，应在C处放一等量同种电荷，C错误；F＝qEC＝1.2×10－8 N，D错误．答案：B2.【解析】选A。A板向上移动,正对面积S减小,或B板向右移动,距离d增大,根据C=,电容C均减小,由U=知电势差U变大,静电计指针偏转角度增大,A正确、B错误;A、B板间插入电介质,相对介电常数εr增大,根据C=,电容C增大,由U=知电势差U变小,静电计指针偏转角度减小,C错误;由U=得,减小电荷量Q,电势差U变小,静电计指针偏转角度减小,D错误。故选A。3.D解析：正电荷从A移到B，静电力做功为零，AB为等势面，而UBC＝＝－160 V，电场方向垂直AB斜向下，电场强度E＝＝1000 V/m, 选项D正确．答案：D4．C  【详解】①②由一个灵敏电流表G和一个变阻器并联，利用并联电阻的分流，改装成安培表。安培表的量程   可知当减小时量程增大。故①错误，②正确；③④由一个灵敏电流表G和一个变阻器串联，利用串联电阻的分压，改装成伏特表。伏特表的量程    可知增大时量程增大。故③正确，④错误。故ABD错误，C正确。  故选C。5.B【详解】 B． 因为电路中电流表的示数为2.0 A，所以电动机的电压为     故B正确；AC．电动机的总功率为   P总=UI=7×2 W=14W电动机的发热功率为   P热=I2R=22×0.5W=2 W所以电动机的输出功率为   P出=14 W﹣2 W=12 W   故AC错误；D．电源的输出的功率为   P输出=EI﹣I2 r=(12×2﹣22×1）W=20W   故D错误。 故选B。6．C. 解析：在闭合电路中，对于定值电阻有＝R，对于变化的电阻利用闭合电路的欧姆定律，得＝R2＋r，选项A错误，C正确.因为r≠0，电压表读数增加ΔU，所以电阻R2的电压减小，减少量小于ΔU，电源输出电压增加量小于ΔU，选项B、D错误. 答案：C7.B  解析：由运动的独立性原理可知：  看竖直方向分运动：y=[(v0sinθ)2-v02]/(-2g), qUAB-mgy=EkA-EkB=0      UAB=8mv02/(25q)     故B对。8．BD 【详解】  当a、b两点间接理想电流表时，被理想电流表短路，根据闭合电路的欧姆定律有    当ab两点间接理想电压表时，电压表读数即为两端电压，可得  联立两式解得            故选BD。9．AC 【详解】 AB．在变阻器R的滑片向上滑动的过程中，变阻器接入电路的电阻增大，变阻器R与R2并联电阻R并增大，则外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流I减小，电源的内电压减小，则路端电压U增大，电压表示数增大，并联部分电压   I减小，E、R1、r均不变，则U并增大，故电流表示数增大，故A正确，B错误；  C．干路电流I减小，U并增大，电流表示数增大，则R的电流减小，由可知，R1的电功率减小，故C正确；  D．R2的电流增大，U并增大，则R2的电功率增大，则于总电流减小，则电源的总功率减小，故D错误。   故选AC。10.BC 解析：根据动能定理，得mgLsin θ－qEL(1－cos θ)＝0，解得qE＝mg，故A错误，B正确；小球到达B点时速度为零，则沿细线方向合力为零，此时对小球受力分析，可知T＝qEcos 60°＋mgsin 60°，故细线拉力T＝mg，故C正确，D错误． 答案：BC11.解析：（1）5.025 cm,   2.150 mm(2)①若滑动变阻器接入电路的电阻太小，则电路中电流太大，容易烧坏电流表.②滑动变阻器的阻值不需太大，可选B；通常干电池电动势为1.5 V，故电压表可选D，电流表可选F.③由题图乙可知E＝1.50 V，r＝ Ω＝0.75 Ω.答案：（1）5.025 cm,   2.150 mm   (2)①滑动变阻器接入电路的电阻太小，电路中电流太大，烧坏电流表　②B　D　F　③ 1.50　0.7512.解析：(1)A、B两点的电势差为   UAB＝＝ V＝2800 V，设B点的电势为φB，根据UAB＝φA－φB，得 φB＝φA－UAB＝800 V－2800 V＝－2000 V.(2)电场强度为E＝＝＝ V/m＝5.6×105 V/m，  方向为竖直向下．答案：(1)－2 000 V　(2)5.6×105 V/m　竖直向下13.【解析】(1)加速过程,由动能定理得   eU1=m ①(2分)进入偏转电场,电子在平行于极板的方向上做匀速运动L1=v0t ② (1分)在垂直于极板的方向上做匀加速直线运动,加速度为  a== ③ (2分)偏移距离y=at2 ④ (1分)    由①②③④得y= (2分)代入数据得y=0.25 cm。 (1分)(2)由平抛运动推论和几何关系知   =得Y=()y (2分)代入数据得Y=0.75 cm。 (1分)(3)因y=,Y=()y,与粒子的质量m和电荷量q无关,故二价负离子经同样装置后,y′=y,Y′=Y。              (2分)答案:(1)0.25 cm　(2)0.75 cm  (3)0.25 cm　0.75 cm14．(1)，下极板带正电；(2)【详解】  (1)由图可知   又因为       解得   ，同理可得    ，令d点的电势为零，即，则有   且可知   ，b点电势高，下极板带正电     (2)断路后     此时下极板带负电，则流过电荷量为   .
