中考物理一轮复习课件 第十八章 电功率
展开
这是一份中考物理一轮复习课件 第十八章 电功率，共19页。PPT课件主要包含了夯实基础，6×106，正常工作，示数之差，其他形式能，通电时间，UIt，电流做功快慢，做的功，PWt等内容，欢迎下载使用。

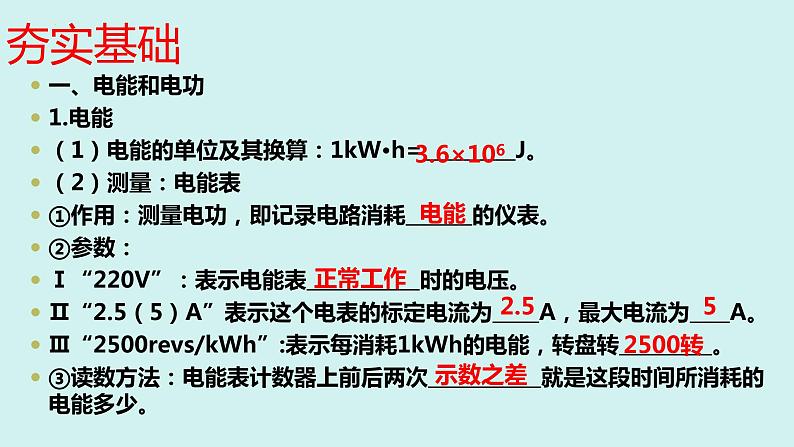

一、电能和电功1.电能（1）电能的单位及其换算：1kW·h= J。（2）测量：电能表①作用：测量电功，即记录电路消耗 的仪表。②参数：Ⅰ“220V”：表示电能表 时的电压。Ⅱ“2.5（5）A”表示这个电表的标定电流为 A，最大电流为 A。Ⅲ“2500revs/kWh”:表示每消耗1kWh的电能，转盘转 。③读数方法：电能表计数器上前后两次 就是这段时间所消耗的电能多少。

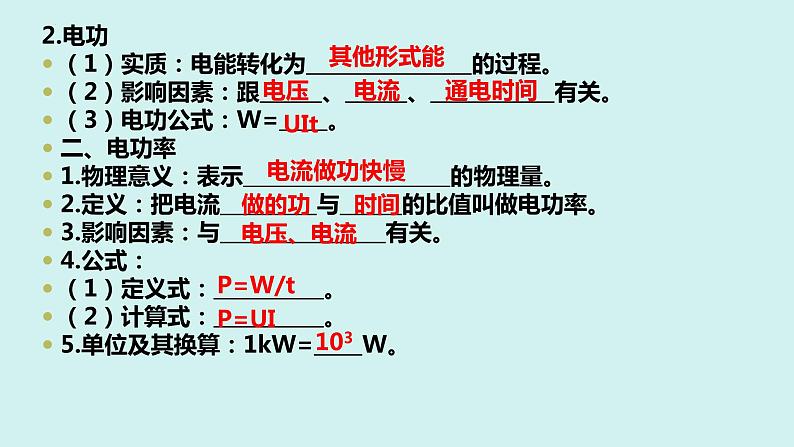

2.电功（1）实质：电能转化为 的过程。（2）影响因素：跟 、 、 有关。（3）电功公式：W= 。二、电功率1.物理意义：表示 的物理量。2.定义：把电流 与 的比值叫做电功率。3.影响因素：与 有关。4.公式：（1）定义式： 。（2）计算式： 。5.单位及其换算：1kW= W。
6．额定功率和实际功率：（1）额定电压：用电器 时的电压；（2）额定电流：用电器 时的电流；（3）额定功率：用电器在 下工作时的电功率；（4）实际功率：用电器在 下工作时的电功率。三、测量小灯泡的电功率1.实验原理：根据 ，测出小灯泡两端的 和通过灯泡的 。3.实验器材：小灯泡、电源、开关、导线及 、 和 。4.分析论证：U实＞U额时，P实 P额，灯偏亮；U实＜U额时，P实 P额，灯偏暗；U实=U额时，P实 P额，灯正常发光。5.一个灯泡的额定功率和额定电压是固定不变的，但小灯泡的亮度是由小灯泡的 决定的。

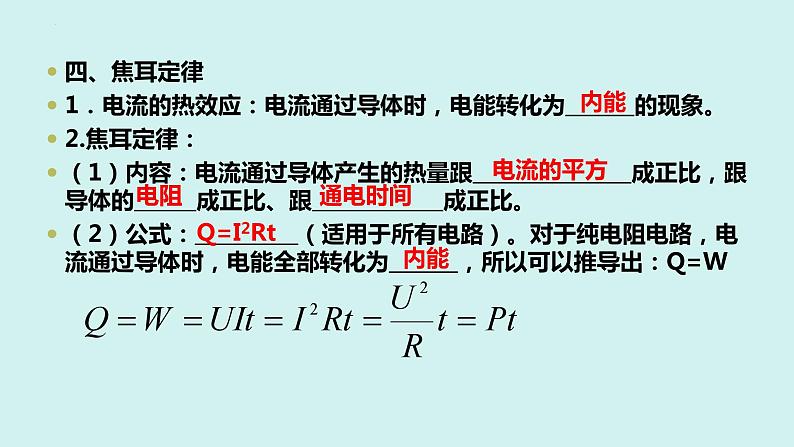

四、焦耳定律1．电流的热效应：电流通过导体时，电能转化为 的现象。2.焦耳定律：（1）内容：电流通过导体产生的热量跟 成正比，跟导体的 成正比、跟 成正比。（2）公式： （适用于所有电路）。对于纯电阻电路，电流通过导体时，电能全部转化为 ，所以可以推导出：Q=W

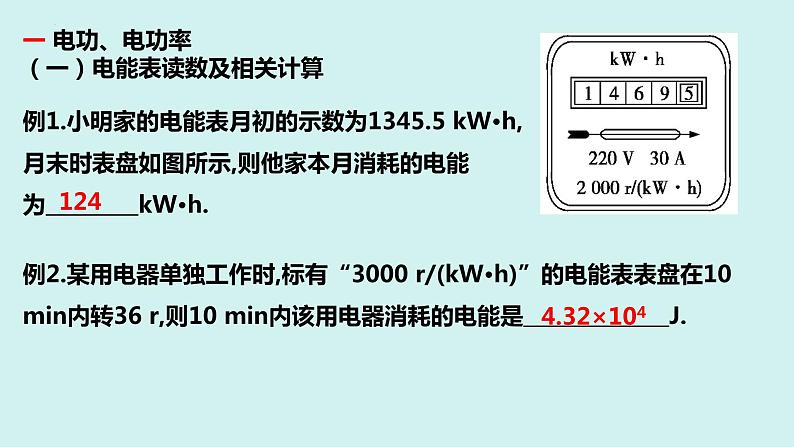

一 电功、电功率 （一）电能表读数及相关计算
例1.小明家的电能表月初的示数为1345.5 kW·h,月末时表盘如图所示,则他家本月消耗的电能为 kW·h. 例2.某用电器单独工作时,标有“3000 r/(kW·h)”的电能表表盘在10 min内转36 r,则10 min内该用电器消耗的电能是 J.

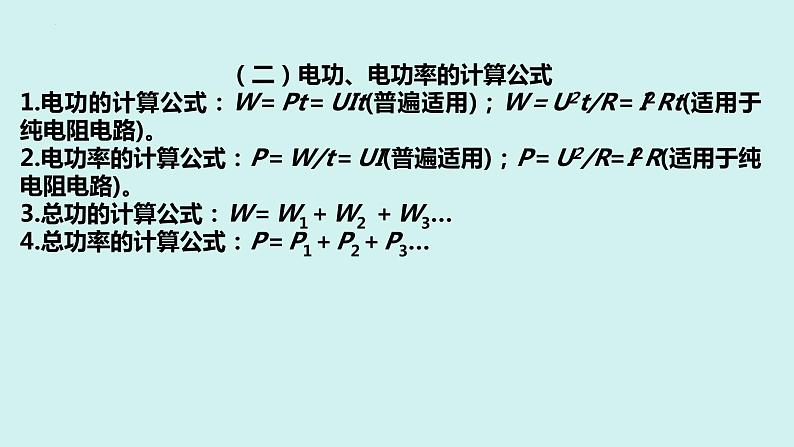

（二）电功、电功率的计算公式1.电功的计算公式：W＝Pt＝UIt(普遍适用)；W＝U2t/R＝I2Rt(适用于纯电阻电路)。2.电功率的计算公式：P＝W/t＝UI(普遍适用)；P＝U2/R=I2R(适用于纯电阻电路)。3.总功的计算公式：W＝W1＋W2 ＋W3…4.总功率的计算公式：P＝P1＋P2＋P3…
例3.（多选）如图所示电路，电源电压恒为6V。闭合开关S，滑动变阻器R接入电路的阻值为10Ω时，电流表的示数为1.8A。下列说法正确的是( )A. 通过R0的电流是1.2AB. R0的阻值是5ΩC. 当R为20Ω时，其电功率是7.2WD. 当R为30Ω时，电路总功率是8.4W
例4.如图所示电路，电源电压保持不变，灯泡L标有“6V 6W”。闭合开关S，灯泡正常发光，定值电阻R两端的电压是12V。求：(1)灯丝的电阻RL；(2)电路中的电流I；(3)电路消耗的总功率P。
例5.如图甲所示电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器，闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。求：(1)滑动变阻器的最大阻值；(2)R0的阻值和电源电压。
（三）额定电压与实际电压，额定功率与实际功率的关系1.只有当U实＝U额，P实＝P额时，用电器正常工作；若U实U额，P实>P额，用电器不能正常工作，且易损坏。2.小灯泡的亮度由它消耗的实际功率决定，消耗的功率越大，小灯泡就越亮；仅根据电流、电压或额定功率不能判断其亮度。例6.一家用白炽灯泡上标有“Pz220-60”的字样，该灯泡接在电压为 的电路中才能正常发光，若把它接在110V的电源上使用，灯泡的实际功率是 ，额定功率是 。(不考虑温度对灯泡电阻的影响)
例7.如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1：P2。
二 、焦耳定律 1.电流的热效应：电流通过导体时电能转化成内能的现象。2.内容：电流通过导体产生的热量跟电流的二次方成正比,跟电阻 成正比,跟通电时间成正比。例8.如图所示是“探究通电导体产生的热量与______大小关系”的实验装置。电源电压保持不变，将滑动变阻器滑片移至最右端，则电流通过电阻丝产生的热量将______。
3.焦耳定律的相关计算例9.如图所示，电源电压不变，滑动变阻器的最大阻值为R、R1、R2为定值电阻，已知R：R1：R2=1：1：2，当滑片P移动到a端时，闭合开关S1、S2，通过R1与R2的电流之比是______；当滑片P移动到b端时，只闭合开关S2，通电1min，R与R2产生的热量之比是______。
实验一 测量小灯泡的电功率 1．实验原理：P＝ 。2．画电路图、连接实物图或纠错。3.连接实物电路时，开关应 ，滑动变阻器的滑片移到 。
4．滑动变阻器的作用:（1） ；（2）改变灯泡两端的 。5.要测量小灯泡的额定功率，滑动变阻器滑片移动的方向：若U>UL，应将滑片向阻值 的方向移动，直至电压表示数 小灯泡的额定电压；若U
例10.小华同学进行“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5V，实物图如图甲所示.（1）连接电路时，开关应处于______状态。（2）请你用笔画线代替导线，将图甲中的电路连接完整。（要求：滑片往左移时灯泡变暗。）
（3）某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，则电流表的示数为______A，小灯泡的实际功率为______W。（4）小华同学多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的U-I关系图像，如图丙所示。由图像可知：小灯泡的额定功率P额=______W。
一、电能和电功1.电能（1）电能的单位及其换算：1kW·h= J。（2）测量：电能表①作用：测量电功，即记录电路消耗 的仪表。②参数：Ⅰ“220V”：表示电能表 时的电压。Ⅱ“2.5（5）A”表示这个电表的标定电流为 A，最大电流为 A。Ⅲ“2500revs/kWh”:表示每消耗1kWh的电能，转盘转 。③读数方法：电能表计数器上前后两次 就是这段时间所消耗的电能多少。
2.电功（1）实质：电能转化为 的过程。（2）影响因素：跟 、 、 有关。（3）电功公式：W= 。二、电功率1.物理意义：表示 的物理量。2.定义：把电流 与 的比值叫做电功率。3.影响因素：与 有关。4.公式：（1）定义式： 。（2）计算式： 。5.单位及其换算：1kW= W。
6．额定功率和实际功率：（1）额定电压：用电器 时的电压；（2）额定电流：用电器 时的电流；（3）额定功率：用电器在 下工作时的电功率；（4）实际功率：用电器在 下工作时的电功率。三、测量小灯泡的电功率1.实验原理：根据 ，测出小灯泡两端的 和通过灯泡的 。3.实验器材：小灯泡、电源、开关、导线及 、 和 。4.分析论证：U实＞U额时，P实 P额，灯偏亮；U实＜U额时，P实 P额，灯偏暗；U实=U额时，P实 P额，灯正常发光。5.一个灯泡的额定功率和额定电压是固定不变的，但小灯泡的亮度是由小灯泡的 决定的。
四、焦耳定律1．电流的热效应：电流通过导体时，电能转化为 的现象。2.焦耳定律：（1）内容：电流通过导体产生的热量跟 成正比，跟导体的 成正比、跟 成正比。（2）公式： （适用于所有电路）。对于纯电阻电路，电流通过导体时，电能全部转化为 ，所以可以推导出：Q=W
一 电功、电功率 （一）电能表读数及相关计算
例1.小明家的电能表月初的示数为1345.5 kW·h,月末时表盘如图所示,则他家本月消耗的电能为 kW·h. 例2.某用电器单独工作时,标有“3000 r/(kW·h)”的电能表表盘在10 min内转36 r,则10 min内该用电器消耗的电能是 J.
（二）电功、电功率的计算公式1.电功的计算公式：W＝Pt＝UIt(普遍适用)；W＝U2t/R＝I2Rt(适用于纯电阻电路)。2.电功率的计算公式：P＝W/t＝UI(普遍适用)；P＝U2/R=I2R(适用于纯电阻电路)。3.总功的计算公式：W＝W1＋W2 ＋W3…4.总功率的计算公式：P＝P1＋P2＋P3…
例3.（多选）如图所示电路，电源电压恒为6V。闭合开关S，滑动变阻器R接入电路的阻值为10Ω时，电流表的示数为1.8A。下列说法正确的是( )A. 通过R0的电流是1.2AB. R0的阻值是5ΩC. 当R为20Ω时，其电功率是7.2WD. 当R为30Ω时，电路总功率是8.4W
例4.如图所示电路，电源电压保持不变，灯泡L标有“6V 6W”。闭合开关S，灯泡正常发光，定值电阻R两端的电压是12V。求：(1)灯丝的电阻RL；(2)电路中的电流I；(3)电路消耗的总功率P。
例5.如图甲所示电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器，闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。求：(1)滑动变阻器的最大阻值；(2)R0的阻值和电源电压。
（三）额定电压与实际电压，额定功率与实际功率的关系1.只有当U实＝U额，P实＝P额时，用电器正常工作；若U实
例7.如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1：P2。
二 、焦耳定律 1.电流的热效应：电流通过导体时电能转化成内能的现象。2.内容：电流通过导体产生的热量跟电流的二次方成正比,跟电阻 成正比,跟通电时间成正比。例8.如图所示是“探究通电导体产生的热量与______大小关系”的实验装置。电源电压保持不变，将滑动变阻器滑片移至最右端，则电流通过电阻丝产生的热量将______。
3.焦耳定律的相关计算例9.如图所示，电源电压不变，滑动变阻器的最大阻值为R、R1、R2为定值电阻，已知R：R1：R2=1：1：2，当滑片P移动到a端时，闭合开关S1、S2，通过R1与R2的电流之比是______；当滑片P移动到b端时，只闭合开关S2，通电1min，R与R2产生的热量之比是______。
实验一 测量小灯泡的电功率 1．实验原理：P＝ 。2．画电路图、连接实物图或纠错。3.连接实物电路时，开关应 ，滑动变阻器的滑片移到 。
4．滑动变阻器的作用:（1） ；（2）改变灯泡两端的 。5.要测量小灯泡的额定功率，滑动变阻器滑片移动的方向：若U>UL，应将滑片向阻值 的方向移动，直至电压表示数 小灯泡的额定电压；若U
例10.小华同学进行“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5V，实物图如图甲所示.（1）连接电路时，开关应处于______状态。（2）请你用笔画线代替导线，将图甲中的电路连接完整。（要求：滑片往左移时灯泡变暗。）
（3）某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，则电流表的示数为______A，小灯泡的实际功率为______W。（4）小华同学多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的U-I关系图像，如图丙所示。由图像可知：小灯泡的额定功率P额=______W。
