中考物理一轮复习课件：家用电器相关计算

这是一份中考物理一轮复习课件：家用电器相关计算，共15页。PPT课件主要包含了类型1铭牌类，276×106，6×106，类型2多挡位类，串联短路式，并联断路式，S1闭合S2接b，S1断开S2接b，S1闭合S2接a，ABD等内容，欢迎下载使用。

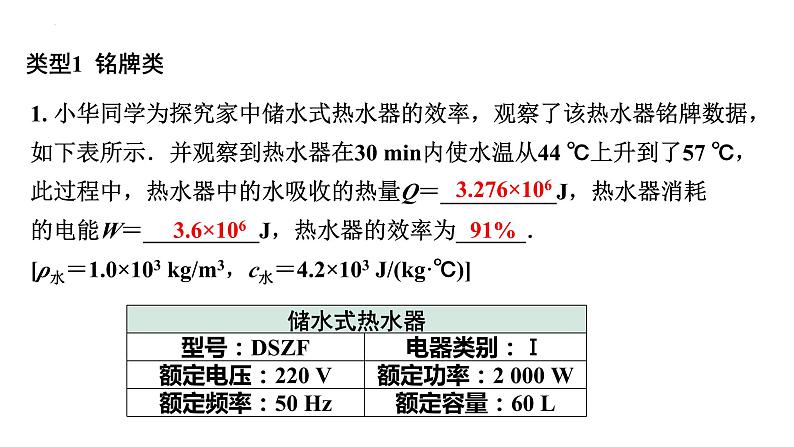

1. 小华同学为探究家中储水式热水器的效率，观察了该热水器铭牌数据，如下表所示．并观察到热水器在30 min内使水温从44 ℃上升到了57 ℃，此过程中，热水器中的水吸收的热量Q＝__________J，热水器消耗的电能W＝__________J，热水器的效率为______．[ρ水＝1.0×103 kg/m3，c水＝4.2×103 J/(kg·℃)]

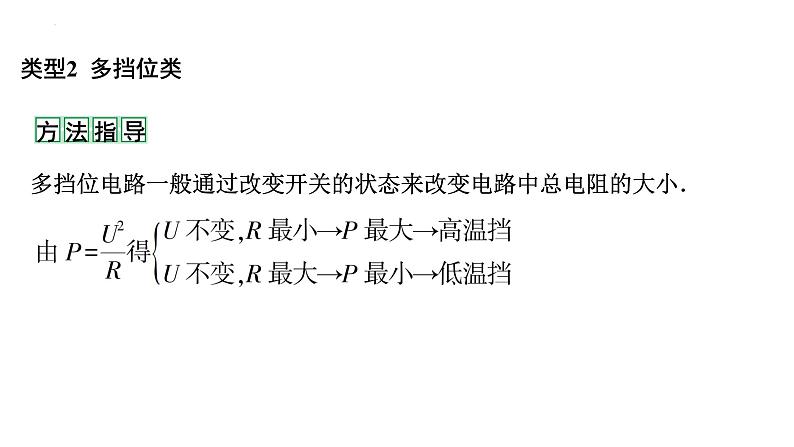

多挡位电路一般通过改变开关的状态来改变电路中总电阻的大小．

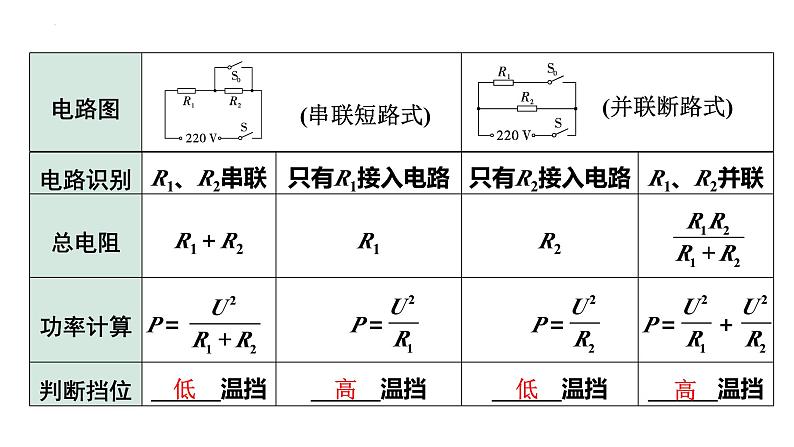

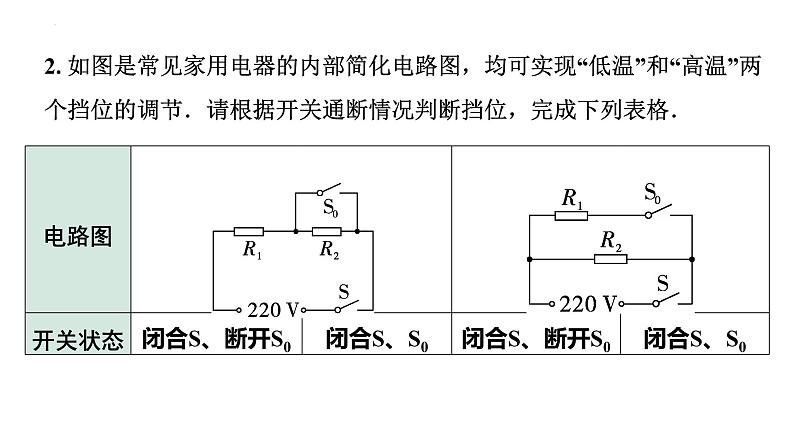

2. 如图是常见家用电器的内部简化电路图，均可实现“低温”和“高温”两个挡位的调节．请根据开关通断情况判断挡位，完成下列表格．

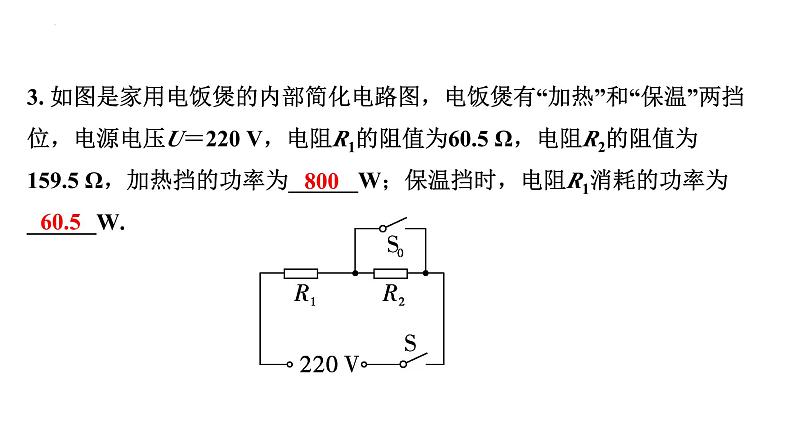

3. 如图是家用电饭煲的内部简化电路图，电饭煲有“加热”和“保温”两挡位，电源电压U＝220 V，电阻R1的阻值为60.5 Ω，电阻R2的阻值为159.5 Ω，加热挡的功率为______W；保温挡时，电阻R1消耗的功率为______W.

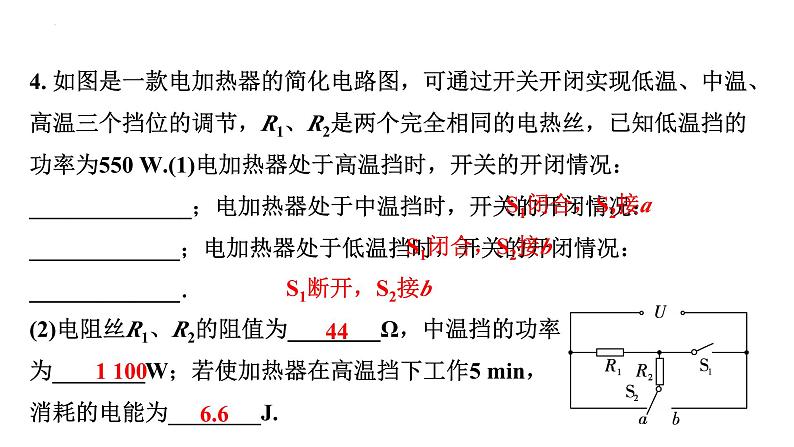

4. 如图是一款电加热器的简化电路图，可通过开关开闭实现低温、中温、高温三个挡位的调节，R1、R2是两个完全相同的电热丝，已知低温挡的功率为550 W.(1)电加热器处于高温挡时，开关的开闭情况：______________；电加热器处于中温挡时，开关的开闭情况：_____________；电加热器处于低温挡时，开关的开闭情况：_____________．
(2)电阻丝R1、R2的阻值为________Ω，中温挡的功率为________W；若使加热器在高温挡下工作5 min，消耗的电能为________J.
5. (多选)如图所示，是一个有高、中、低三挡并可手动调节的电热器原理图，两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b，当它接入家庭电路中，下列说法正确的是( 　　)A. 只接通S1，电热器处于中温挡加热状态B. 只S2接b，电热器处于低温挡加热状态C. S2接b，接通S1，电热器处于低温挡加热状态D. S2接a，接通S1，电热器处于高温挡加热状态
6. 如图是电热饮水机电路原理图，已知R1＝100 Ω，R2＝20 Ω，当开关S1、S2闭合时，饮水机处于________状态(选填“保温”或“加热”)，饮水机的保温功率与加热功率之比为________．
7. 某电饭煲内部电路简图如图甲，S为总开关，S1为自动控制开关，当S1闭合时为煮饭过程，断开时为保温过程，某同学用仪表测量出了该电饭煲煮饭和保温全过程的电流随时间变化图像如图乙，电饭煲工作电压恒为220 V，求：(1)电阻R1的功率P1；
解：(1)电饭煲在保温过程中只接通R1，则电阻R1的功率P1＝UI1＝220 V×0.1 A＝22 W
(2)电阻R2的阻值；(3)煮饭过程中消耗的电能W.
(2)电饭煲煮饭过程中，R1和R2并联接在电路中通过R2的电流I2＝I－I1＝5.6 A－0.1 A＝5.5 A电阻R2的阻值R2＝ ＝40 Ω
(3)由图乙可知，煮饭时间t＝10 min＝600 s则煮饭过程中消耗的电能W＝UIt＝220 V×5.6 A×600 s＝7.392×105 J
8.市面上的电热水壶大多具有加热和保温功能．如图是某电热水壶的电路简图，开关K接通后，开关S自动与触点a、b接通，热水壶开始烧水；当壶内水温达到100 ℃时，温控开关S自动与a、b断开，并立即与触点c接通，水壶进入保温状态．已知电源电压为220 V，电阻R1＝50 Ω，这种水壶的加热功率P加热是保温功率P保温的5倍，水的比热容c＝4.2×103 J/(kg·℃)，R1、R2电阻不受温度影响．求：
(1)将1 kg初温为35 ℃的水加热到100 ℃需要吸收多少热量？
解：(1)Q吸＝cmΔt＝4.2×103 J/(kg·℃)×1 kg×(100 ℃－35 ℃)＝2.73×105 J
(2)电阻R2的阻值．
(2)当R1、R2并联时为加热状态，只有R2工作时为保温状态P加热＝P1＋P2，P保温＝P2因为P加热＝5P保温，所以P1＋P2＝5P2，即P1＝4P2 ＝4× ， ＝4× ，所以R2＝200 Ω
