中招物理一轮复习备考:力学作图专练(1)课件PPT
展开
这是一份中招物理一轮复习备考:力学作图专练(1)课件PPT,共21页。
1.重力

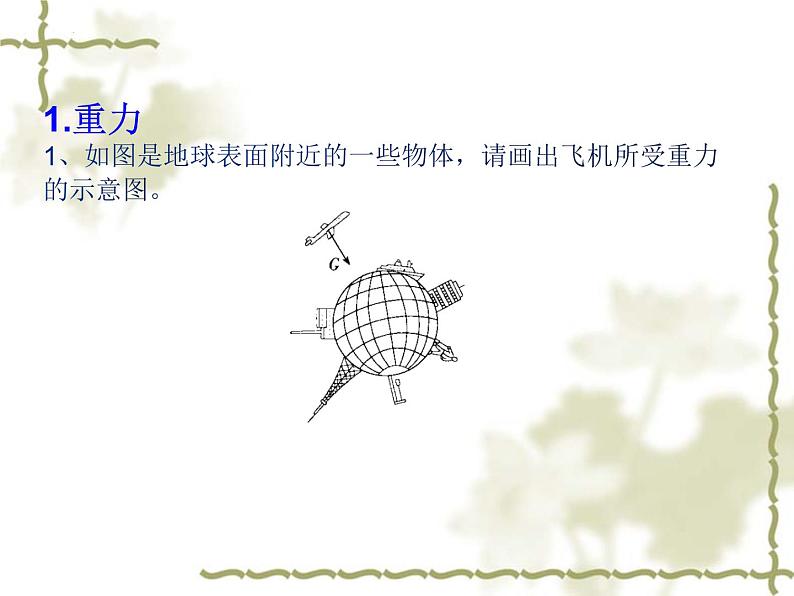

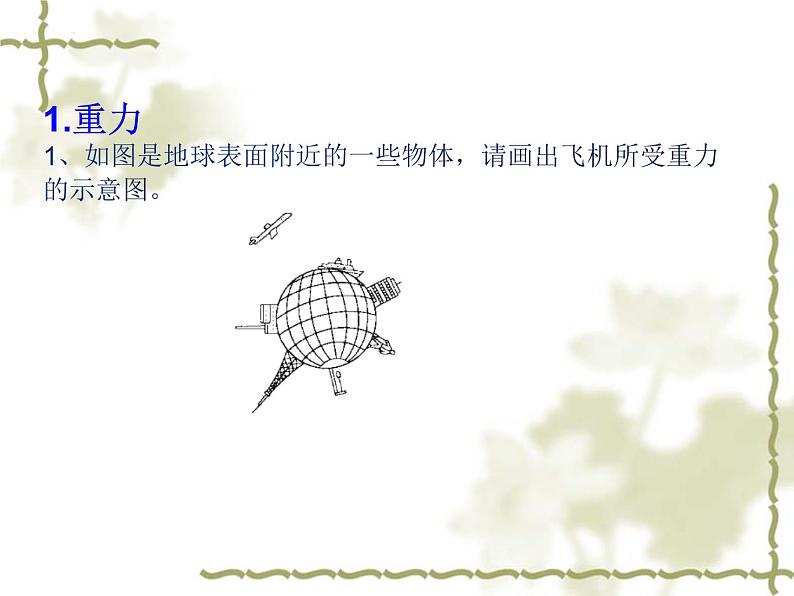

1、如图是地球表面附近的一些物体,请画出飞机所受重力的示意图。
1.重力

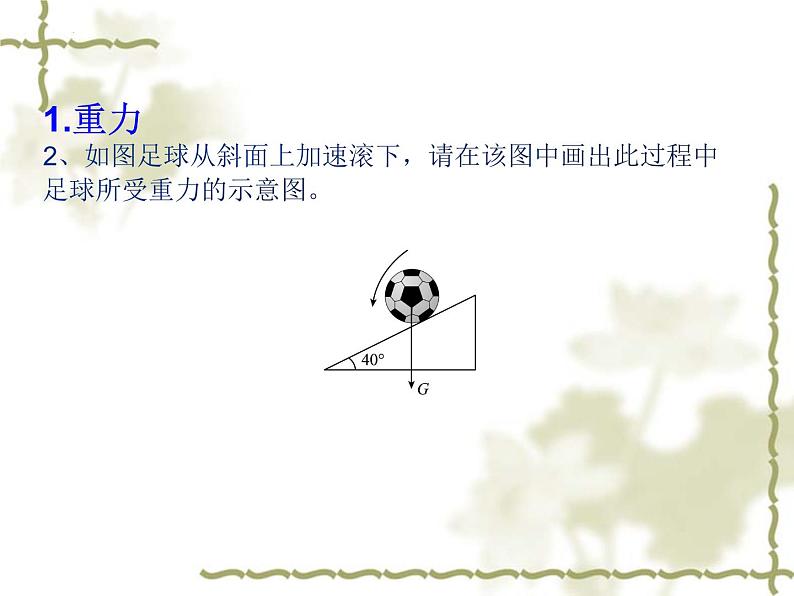

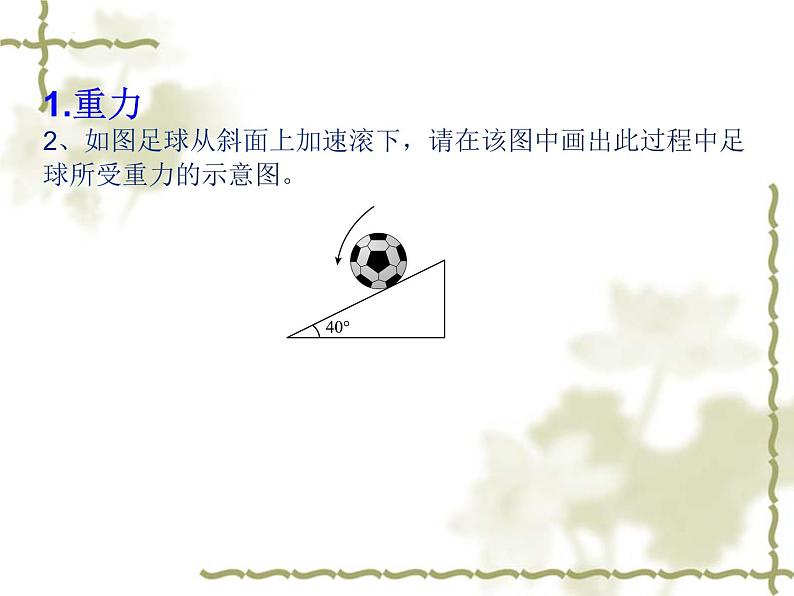

2、如图足球从斜面上加速滚下,请在该图中画出此过程中足球所受重力的示意图。
2.弹力

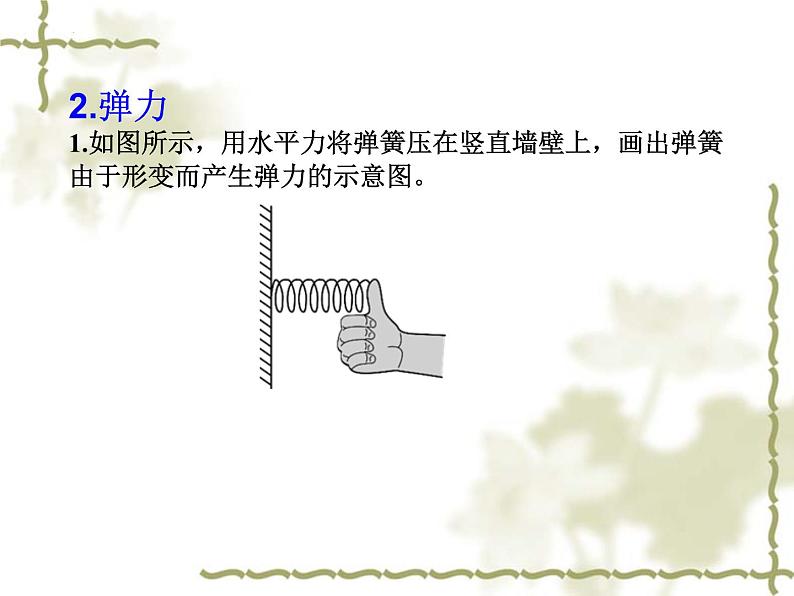

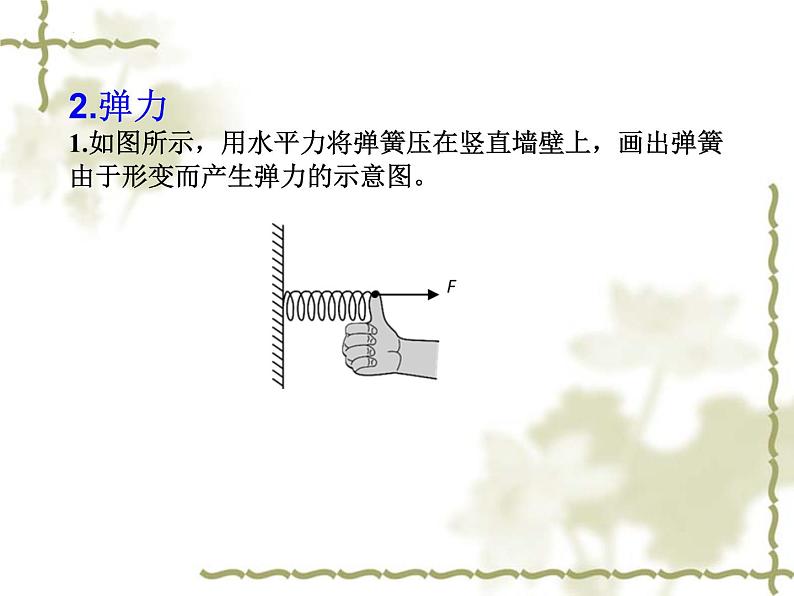

1.如图所示,用水平力将弹簧压在竖直墙壁上,画出弹簧由于形变而产生弹力的示意图。
2.弹力

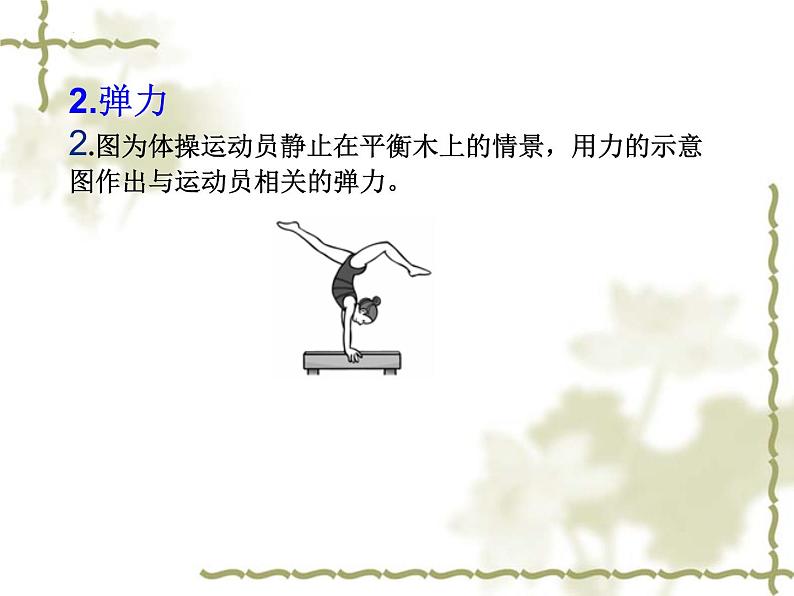

2.图为体操运动员静止在平衡木上的情景,用力的示意图作出与运动员相关的弹力。
3.摩擦力
1.如图,小翔站在滑板车上水平向左运动,不再蹬地后,最终会停止下来.将小翔和滑板车看作一个物体,请画出此过程中该物体所受力的示意图(力的作用点画在重心O点上).
3.摩擦力
2、如图所示,一位同学沿水平方向用100N的力推箱子,但是没有推动箱子。请画出箱子所受摩擦力的示意图。
4.平衡力
1、小丽同学站在某商场匀速向上运动的电动扶梯上,请在图中作出她的受力示意图。(图中所标黑点O为她的重心)。
4.平衡力
2、如图所示,一只白鹤正匀速沿直线朝斜上方滑翔,请画出此过程中白鹤的受力示意图(作用点在O点)。
四、当堂检测:(每空14分,共70分)
1.汤匙在手指尖上平衡,画出此时汤匙所受重力的示意图。
四、当堂检测:(每空14分,共70分)
2、小球放置在一竖直放置的弹簧上,请作出小球静止时受到弹力的示意图。
四、当堂检测:(每空14分,共70分)
3.如图,小明用双手握住轻质笔杆(笔杆粗糙),其中右手向右滑动,另一只手不动,试作出笔杆对两手的摩擦力示意图。
四、当堂检测:(每空14分,共70分)
4.画出图中悬停在空中的无人机受力的示意图。
四、当堂检测:(每空14分,共70分)
5.如图所示,一个质量分布均匀的小球放在光滑的水平地面上,左边与倾斜的 光滑墙壁接触,小球处于静止状态,请画出小球的受力示意图。
