初中粤沪版13.4 探究串、并联电路中的电流教学ppt课件

这是一份初中粤沪版13.4 探究串、并联电路中的电流教学ppt课件，共24页。PPT课件主要包含了II1I2，各处的电流相等，各支路电流之和等内容，欢迎下载使用。

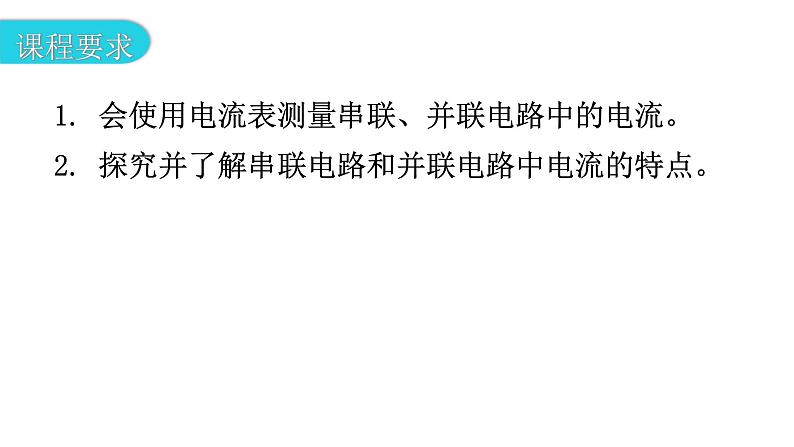

1. 会使用电流表测量串联、并联电路中的电流。2. 探究并了解串联电路和并联电路中电流的特点。

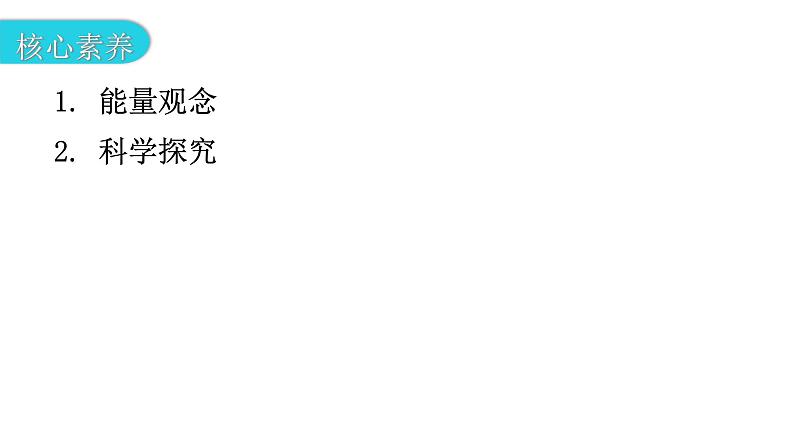

1. 能量观念 2. 科学探究

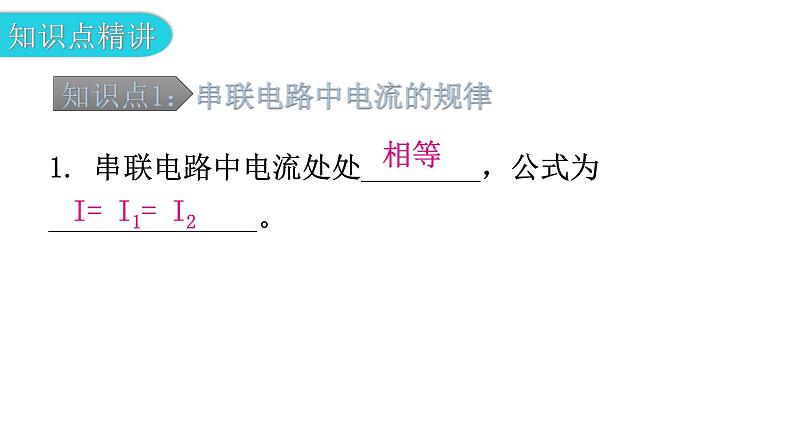

1. 串联电路中电流处处________，公式为______________。

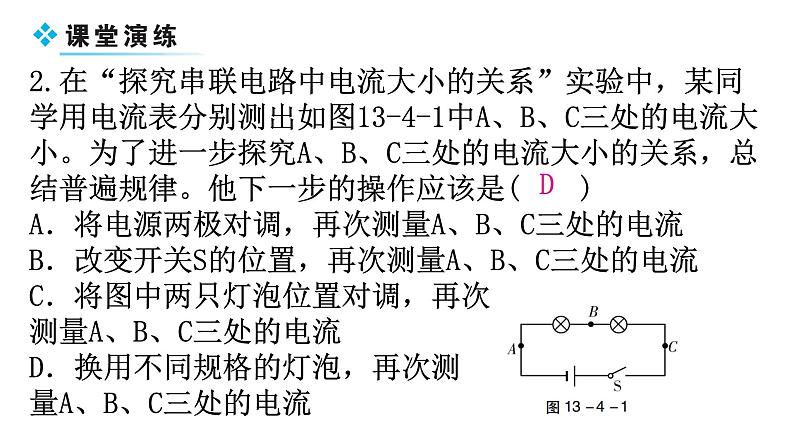

2.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图13-4-1中A、B、C三处的电流大小。为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律。他下一步的操作应该是(　　)A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流D．换用不同规格的灯泡，再次测量A、B、C三处的电流

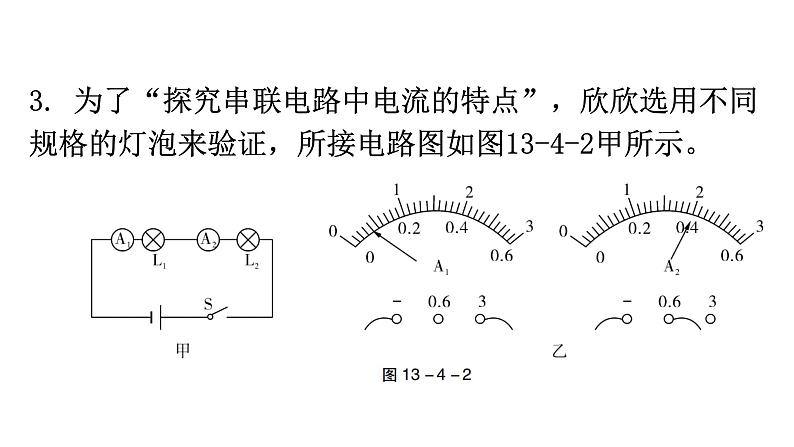

3. 为了“探究串联电路中电流的特点”，欣欣选用不同规格的灯泡来验证，所接电路图如图13-4-2甲所示。

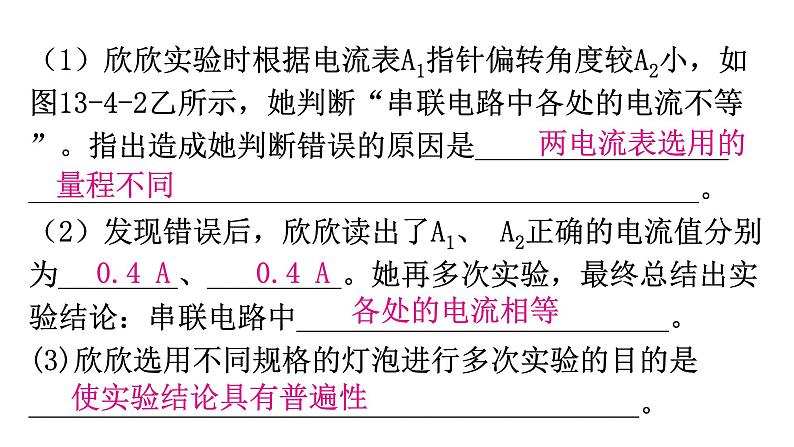

（1）欣欣实验时根据电流表A1指针偏转角度较A2小，如图13-4-2乙所示，她判断“串联电路中各处的电流不等”。指出造成她判断错误的原因是______________________________________________________________。（2）发现错误后，欣欣读出了A1、 A2正确的电流值分别为________、_________。她再多次实验，最终总结出实验结论：串联电路中_________________________。(3)欣欣选用不同规格的灯泡进行多次实验的目的是_________________________________________。
使实验结论具有普遍性
4. 如图13-4-3所示，两灯串联，闭合开关发现L1比L2亮。关于两灯电流关系说法正确的是（　　）A. I1＞I2B. I1＝I2C. I1＜I2D. 无法确定
思路点拨：串联电路中电流只有一条路径，电流是处处相等的，与灯泡的规格无关，与灯泡的亮暗无关，与电路的位置无关。
6. 在“验证并联电路中干路电流与支路电流关系”的实验中。
(1)如图13-4-4所示，实验室提供两种规格灯泡若干，小李和小张分别选用两个灯泡，按甲图的电路图连接电路，在乙图实物图中用笔画线连好电路。
(2)两人在甲图的并联电路A、B、C三点同时接上电流表，各自做了一组实验，数据记录如下表所示。根据并联电路电流特点，分析在小张实验中经过B点的电流大小为______A，分析依据是_______________________________________________________________________________。
(3)小张同学根据表格数据得出实验结论：并联电路中干路电流为支路电流的2倍，出现这种情况的原因是_________________________________________________。
实验中选用了相同规格的灯泡
7. 如图13-4-5所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1 A，电流表A2的示数是0.3 A，则电流表A的示数是（　　）A. 0.1 AB. 0.2 AC. 0.3 AD. 0.4 A
8. 图13-4-6甲是李刚同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC，但是他没有及时将数据整理到相应表格中，而是随手记录到了草稿纸上，如图13-4-6乙所示。已知当时灯L1比L2更暗，则下列电流值正确的是（　　）A. IA＝0.5 AB. IB＝0.5 AC. IA＝0.8 AD. IB＝0.3 A
思路点拨：并联电路中电流有多条路径，干路电流等于各支路电流之和，所以分清电流表在并联电路中的位置非常重要。一般的分析方法：先找到电流的分支点，如果电流表在分支点和电源之间所在的部分，则电流表在干路上；如果电流表在分支点之间所在的部分，则电流表在支路上。干路电流总是大于支路电流。
1. 有一电路上串联着20只灯泡，如果电源插头处的电流为200 mA，那么通过第10只小灯泡的电流是（　　）A. 10 mAB. 20 mAC. 200 mAD. 100 mA
2. 两个小灯泡串联接入电路，通电后它们的亮度不一样，经测量较亮的灯泡的电流如图13-4-7所示，则通过较暗的灯泡的电流是（　　）A. 等于0.4 AB. 等于2 AC. 小于0.4 AD. 小于2 A
3. 【科学推理】如图13-4-8所示，电路甲闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6 A，则下列说法错误的是（　　）A. 电流表A1的读数是0.3 AB. 灯泡L1和L2并联C. 电流表A1一定连接“-”“3”接线柱D. 通过灯L1的电流为0.9 A
4. 如图13-4-9所示，电路甲开关闭合后，两个电流表指针偏转均如乙图所示，则通过L1和L2的电流分别为(　　)A. 0.44 A，2.2 AB. 0.44 A，1.76 AC. 0.76 A，0.44 AD. 0.44 A，2.64 A
5. 为了探究并联电路的电流规律，小业设计了如图13-4-10甲所示的电路进行实验。
（1）在连接电路时，开关应处于______状态。（2）小业连接了如图13-4-10乙的实物连接图，此时，电流表测的是通过______（填“L1”“L2”或“干路”）的电流。（3）小业分别测量了灯泡L1、灯泡L2和干路中的电流，把数据记录在表格中，并得出结论：并联电路中，干路中的电流等于__________________________。
