粤教沪科版九年级物理命题趋势四初升高衔接题课件
展开
这是一份粤教沪科版九年级物理命题趋势四初升高衔接题课件，共12页。PPT课件主要包含了不做功等内容，欢迎下载使用。

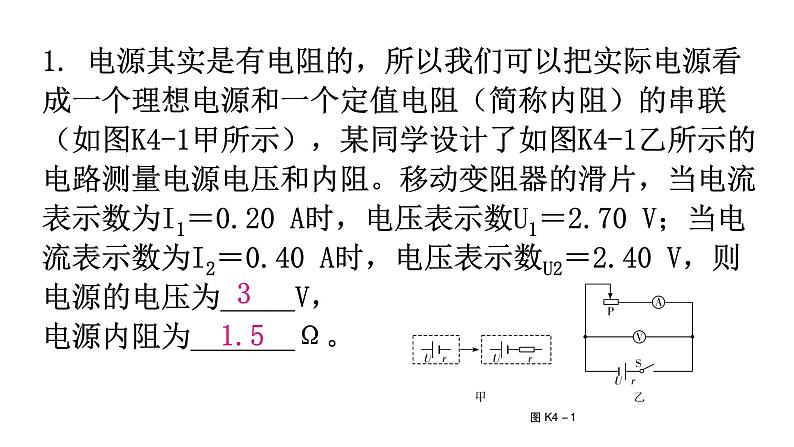

1. 电源其实是有电阻的，所以我们可以把实际电源看成一个理想电源和一个定值电阻（简称内阻）的串联（如图K4-1甲所示），某同学设计了如图K4-1乙所示的电路测量电源电压和内阻。移动变阻器的滑片，当电流表示数为I1＝0.20 A时，电压表示数U1＝2.70 V；当电流表示数为I2＝0.40 A时，电压表示数U2＝2.40 V，则电源的电压为_____V，电源内阻为_______Ω。

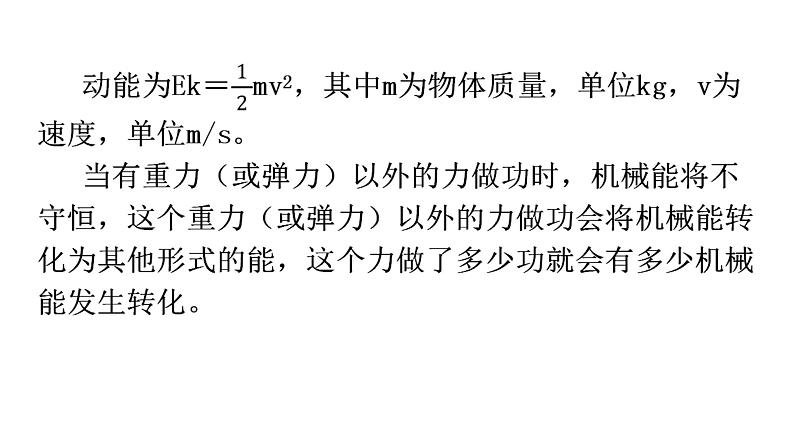

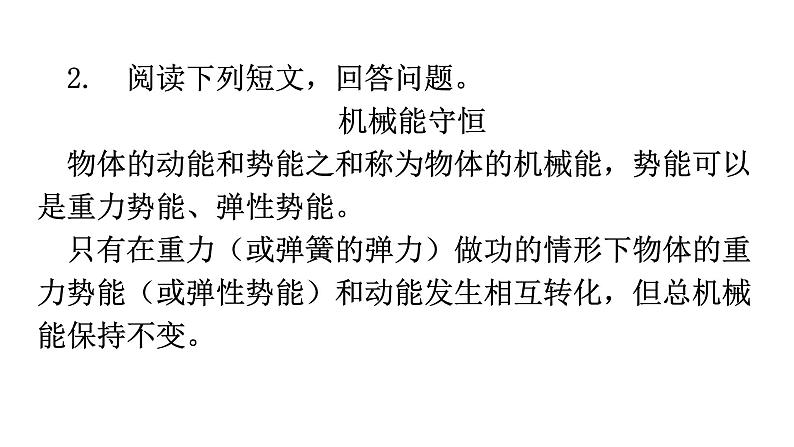

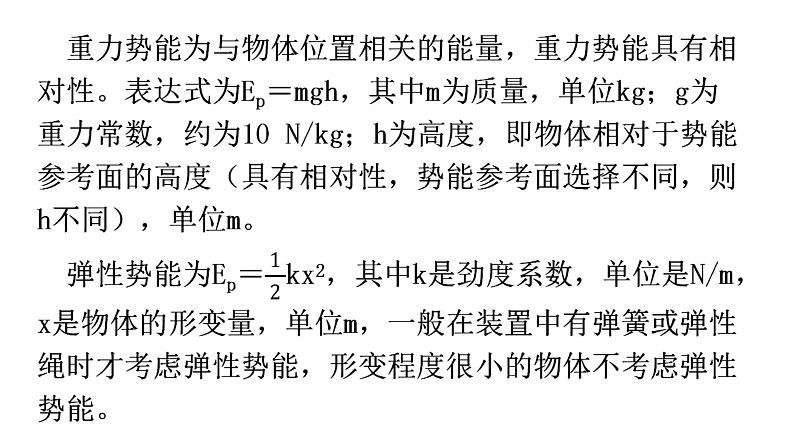

2. 阅读下列短文，回答问题。机械能守恒物体的动能和势能之和称为物体的机械能，势能可以是重力势能、弹性势能。只有在重力（或弹簧的弹力）做功的情形下物体的重力势能（或弹性势能）和动能发生相互转化，但总机械能保持不变。

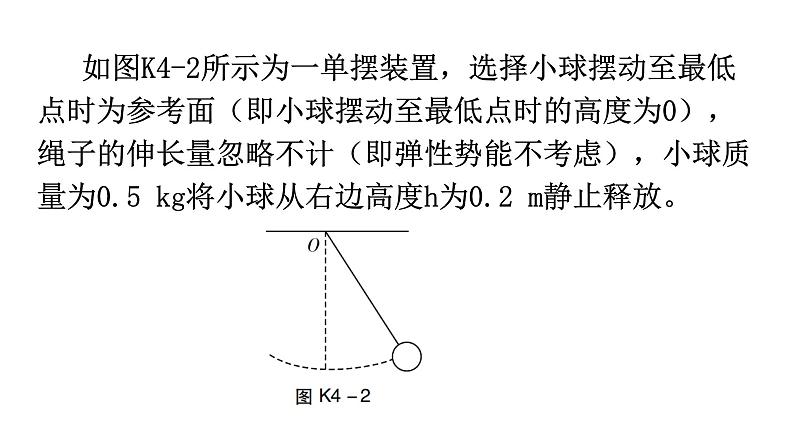

如图K4-2所示为一单摆装置，选择小球摆动至最低点时为参考面（即小球摆动至最低点时的高度为0），绳子的伸长量忽略不计（即弹性势能不考虑），小球质量为0.5 kg将小球从右边高度h为0.2 m静止释放。
（1）小球在摆动过程中，绳子拉力对小球__________（填“做功”或“不做功”）。（2）如果不考虑空气阻力，小球摆动到最低点时的速度大小为______m/s。（3）如果考虑空气阻力，小球摆动到左边高度为0.18 m后静止，此过程中小球克服阻力做功为__________J。
3. 实验室里常用欧姆表来直接测量电阻。如图K4-3所示是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。在A、B间接入电阻Rx，电路中就有一个对应的电流I，故由电流表的指针位置可以知道电阻Rx的大小。为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值，欧姆表在测量前都需要校零，即把欧姆表的A、B两接线柱直接连接，调节变阻器的滑片位置使电流表满偏（指针指在最大刻度处）。若某欧姆表内部电源的电压为1.5 V，满偏电流为10 mA。求：
1. 电源其实是有电阻的，所以我们可以把实际电源看成一个理想电源和一个定值电阻（简称内阻）的串联（如图K4-1甲所示），某同学设计了如图K4-1乙所示的电路测量电源电压和内阻。移动变阻器的滑片，当电流表示数为I1＝0.20 A时，电压表示数U1＝2.70 V；当电流表示数为I2＝0.40 A时，电压表示数U2＝2.40 V，则电源的电压为_____V，电源内阻为_______Ω。
2. 阅读下列短文，回答问题。机械能守恒物体的动能和势能之和称为物体的机械能，势能可以是重力势能、弹性势能。只有在重力（或弹簧的弹力）做功的情形下物体的重力势能（或弹性势能）和动能发生相互转化，但总机械能保持不变。
如图K4-2所示为一单摆装置，选择小球摆动至最低点时为参考面（即小球摆动至最低点时的高度为0），绳子的伸长量忽略不计（即弹性势能不考虑），小球质量为0.5 kg将小球从右边高度h为0.2 m静止释放。
（1）小球在摆动过程中，绳子拉力对小球__________（填“做功”或“不做功”）。（2）如果不考虑空气阻力，小球摆动到最低点时的速度大小为______m/s。（3）如果考虑空气阻力，小球摆动到左边高度为0.18 m后静止，此过程中小球克服阻力做功为__________J。
3. 实验室里常用欧姆表来直接测量电阻。如图K4-3所示是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。在A、B间接入电阻Rx，电路中就有一个对应的电流I，故由电流表的指针位置可以知道电阻Rx的大小。为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值，欧姆表在测量前都需要校零，即把欧姆表的A、B两接线柱直接连接，调节变阻器的滑片位置使电流表满偏（指针指在最大刻度处）。若某欧姆表内部电源的电压为1.5 V，满偏电流为10 mA。求：
