市面上出售一种装有太阳能电扇的帽子(如图所示)．在阳光的照射下，小电扇快速转动，能给炎热的夏季带来一丝凉爽．该装置的能量转化情况是( )
A．太阳能→电能→机械能B．太阳能→机械能→电能C．电能→太阳能→机械能D．机械能→太阳能→电能
“神舟”七号飞船的发射、回收成功，标志着我国载人航空航天技术达到了世界先进水平．飞船在太空飞行时用太阳能电池供电，太阳能电池由许多片电池板组成．某电池板开路电压是 800
mV，短路电流为 40 mA，若将该电池板与阻值为 20 Ω 的电阻器连成一闭合电路，则它的路端电压是( )
A．0.10 VB．0.20 V
C．0.30 VD．0.40 V
太阳能路灯，每只路灯的光伏电池板有效采光面积约 0.3 m2。晴天时电池板上每平方米每小时
接收到的太阳辐射能为 3×106 J．如果每天等效日照时间约为 6 h，光电池一天产生的电能可供30 W 的路灯工作 8 h．光电池的光电转换效率为( )
A．4.8%B．9.6%
C．16%D．44%
如图所示，直线 OAC 为某一直流电源的总功率 P 总随电流 I 变化的图线。抛物线 OBC 为同一直流电源内部热功率 Pr 随电流 I 变化的图线。若 A、B 的对应电流为 1 A，那么 AB 线段表示的功率等于（）
WB．3 W
C．2 WD．2.5 W
如图所示为一块手机电池背面上的一些标识，下列说法正确的是( ) A．该电池的容量为 500 C
该电池工作时的输出电压为 3.6 V
该电池在工作时允许通过的最大电流为 500 mA
若待机时的电流为 10 mA，理论上可待机 50 h
如图所示的电路中，闭合电键 k 后，灯 a 和 b 都正常发光，后来
由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是（ ）
A．a 灯灯丝烧断
电阻R2 短路
电阻R2 断路
电容被击穿短路
如图所示，甲、乙为两个独立电源(外电路为纯电阻)的路端电压与通过它们的电流 I 的关系图线，下列说法中正确的是( )
A．电源甲的电动势大于电源乙的电动势B．电源甲的内阻小于电源乙的内阻
路端电压都为 U0 时，电源甲的外电阻大于电源乙的外电阻
电流都是 I0 时，两电源的内电压相等

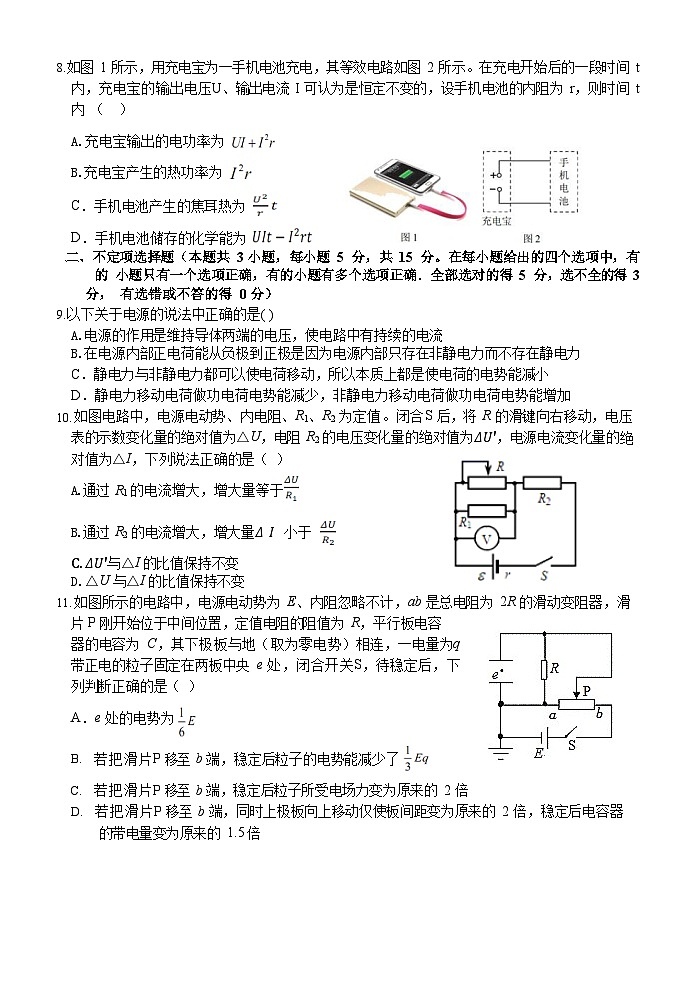

如图 1 所示，用充电宝为一手机电池充电，其等效电路如图 2 所示。在充电开始后的一段时间 t 内，充电宝的输出电压U、输出电流 I 可认为是恒定不变的，设手机电池的内阻为 r，则时间 t 内 （ ）
A.充电宝输出的电功率为
B.充电宝产生的热功率为
C．手机电池产生的焦耳热为
D．手机电池储存的化学能为
二、不定项选择题（本题共 3 小题，每小题 5 分，共 15 分。在每小题给出的四个选项中，有
的 小题只有一个选项正确，有的小题有多个选项正确．全部选对的得 5 分，选不全的得 3
分， 有选错或不答的得 0 分）
以下关于电源的说法中正确的是( )
A.电源的作用是维持导体两端的电压，使电路中有持续的电流
B.在电源内部正电荷能从负极到正极是因为电源内部只存在非静电力而不存在静电力 C．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减小
D．静电力移动电荷做功电荷电势能减少，非静电力移动电荷做功电荷电势能增加
如图电路中，电源电动势、内电阻、R1、R2 为定值。闭合S 后，将 R 的滑键向右移动，电压表的示数变化量的绝对值为△U，电阻 R2 的电压变化量的绝对值为??′，电源电流变化量的绝对值为△I，下列说法正确的是（ ）
A.通过 R1 的电流增大，增大量等于
B.通过 R2 的电流增大，增大量??小于
C. ??′与△I 的比值保持不变
D.△U 与△I 的比值保持不变
如图所示的电路中，电源电动势为 E、内阻忽略不计，ab 是总电阻为 2R 的滑动变阻器，滑片 P 刚开始位于中间位置，定值电阻的阻值为 R，平行板电容
器的电容为 C，其下极板与地（取为零电势）相连，一电量为q 带正电的粒子固定在两板中央 e 处，闭合开关S，待稳定后，下列判断正确的是（ ）
A．e 处的电势为
若把滑片P 移至 b 端，稳定后粒子的电势能减少了
若把滑片P 移至 b 端，稳定后粒子所受电场力变为原来的 2 倍
若把滑片P 移至 b 端，同时上极板向上移动仅使板间距变为原来的 2 倍，稳定后电容器的带电量变为原来的 1.5 倍
三、非选择题（本题共 4 小题，共计 53 分）
12.(12 分）某研究小组收集了两个电学元件：电阻 R0(约为 2 kΩ)和手机中的锂电池(电动势 E 标称值为 3.7 V，允许最大放电电流为 100 mA)．实验室备有如下器材：
电压表V(量程 3 V，电阻 RV 约为 4.0 kΩ)
电流表A1(量程 100 mA，电阻 RA1 约为 5 Ω)
电流表A2(量程 2 mA，电阻 RA2 约为 50 Ω)
滑动变阻器 R1(0～40 Ω，额定电流 1 A)
E．电阻箱 R2(0～999.9 Ω)
F．开关 S 一只、导线若干
为了测定电阻 R0 的阻值，小明设计了一电路，与其对应的实物图如图 9，图中的电流表 A 应选 (选填“A1”或“A2”)，请将实物连线补充完整．
为测量锂电池的电动势 E 和内阻 r，小红设计了如图 10 甲所示的电路图．根据测量数据作出
图象，如图乙所示．若该图线的斜率为 k，纵轴截距为 b，则该锂电池的电动势 E＝ ，
内阻 r＝ .(用 k、b 表示)
图 10
13. （15 分）在物理课外活动中，小明同学制作了一个简单的多用电表，图甲为电表的电路原理图。已知选用的电流表内阻 Rg=10Ω、满偏电流 Ig=10mA，当选择开关接 3 时为量程 250V 的电压表。该多用电表表盘如图乙所示，下排刻度均匀，C 为上排刻度线的中间刻度，由于粗心上排刻度线对应数值没有标出。
若指针指在图乙所示位置，选择开关接 1 时其读数为 ；选择开关接 3 时其读数为
；
为了测该多用电表欧姆挡的电阻和表内电源的电动势，小明同学在实验室找到了一个电阻箱，设计了如下实验：
①将选择开关接 2，红黑表笔短接，调节 R1 的阻值使电表指针满偏；
②将多用电表红黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在 C 处，此时电阻箱如图丙所示，则 C 处刻度应为 Ω；
③计算得到多用电表内电池的电动势为 V；（保留 2 位有效数字）
调零后将电表红黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为 Ω。（保留 2 位有效数字）
14.（13 分）如图甲所示的电路中，R1、R2 均为定值电阻，且 R1＝100 Ω，R2 阻值未知，R3 为一滑动变阻器．当其滑片 P 从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中 A、B 两点是滑片 P 在变阻器
的两个端点得到的．求： (1)电源的电动势和内阻； (2)定值电阻 R2 的阻值； (3)滑动变阻器的最大阻值．
15.（13 分）如图所示，真空室中电极 K 发出的电子(初速度不计)经过电势差为?1的加速电场加速后，沿两水平金属板 C、D 间的中心线射入两板间的偏转电场，电子离开偏转电极时速度方向与水平方向成45°，最后打在荧光屏上，已知电子的质量为 m、电荷量为 e，C、D 极板长为 l，D
板的电势比 C 板的电势高，极板间距离为 d，荧光屏距 C、D 右端的距离为电子重力不计．求：
电子通过偏转电场的时间?0； (2)偏转电极 C、D 间的电压?2；
(3)电子到达荧光屏离 O 点的距离 Y．
