2023年中考物理真题分类汇编：电与磁专题及答案

这是一份2023年中考物理真题分类汇编：电与磁专题及答案，共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，综合题等内容，欢迎下载使用。

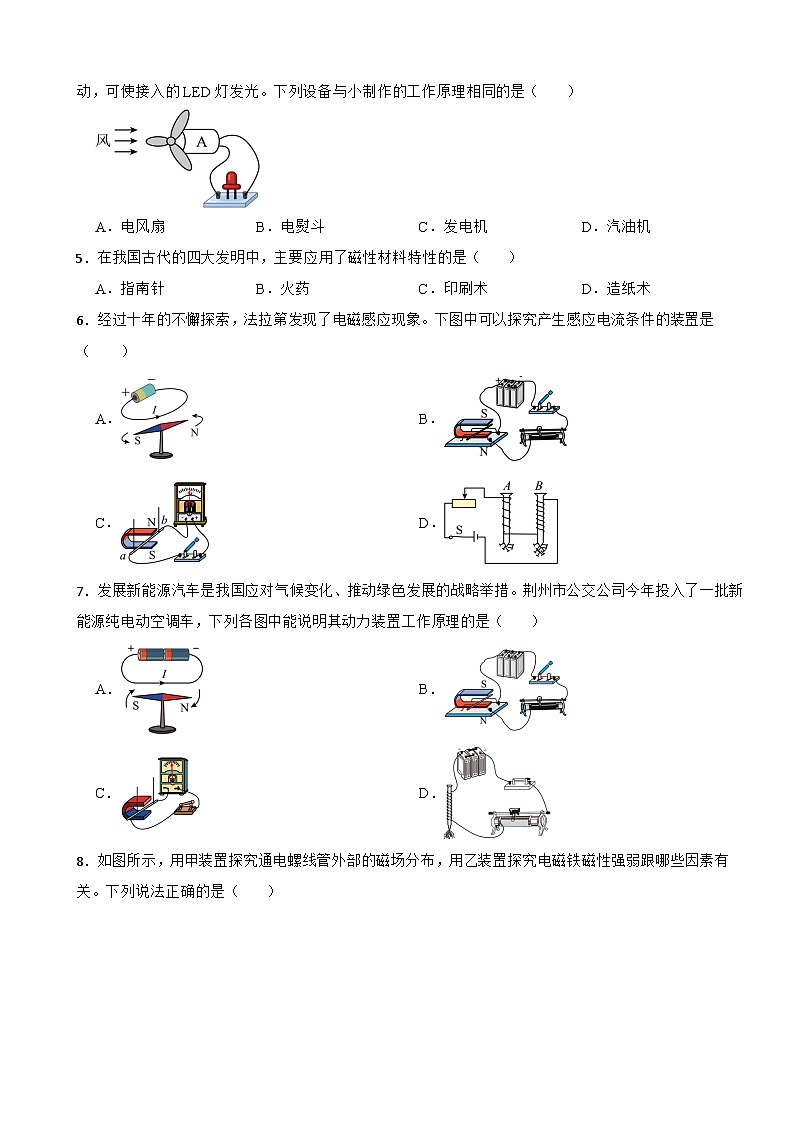

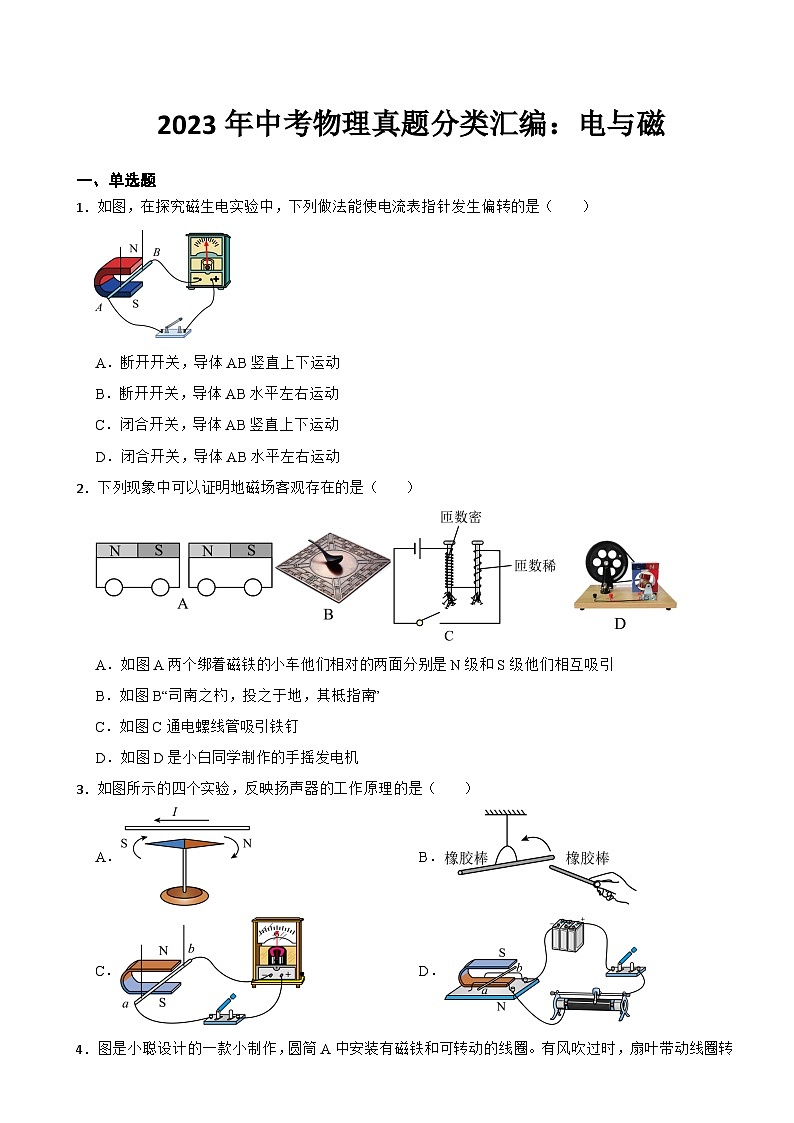

2023年中考物理真题分类汇编：电与磁一、单选题1．如图，在探究磁生电实验中，下列做法能使电流表指针发生偏转的是（　　）A．断开开关，导体AB竖直上下运动B．断开开关，导体AB水平左右运动C．闭合开关，导体AB竖直上下运动D．闭合开关，导体AB水平左右运动2．下列现象中可以证明地磁场客观存在的是（　　）A．如图A两个绑着磁铁的小车他们相对的两面分别是N级和S级他们相互吸引B．如图B“司南之杓，投之于地，其柢指南”C．如图C通电螺线管吸引铁钉D．如图D是小白同学制作的手摇发电机3．如图所示的四个实验，反映扬声器的工作原理的是（　　）A． B．C． D．4．图是小聪设计的一款小制作，圆筒A中安装有磁铁和可转动的线圈。有风吹过时，扇叶带动线圈转动，可使接入的LED灯发光。下列设备与小制作的工作原理相同的是（　　）A．电风扇 B．电熨斗 C．发电机 D．汽油机5．在我国古代的四大发明中，主要应用了磁性材料特性的是（　　）A．指南针 B．火药 C．印刷术 D．造纸术6．经过十年的不懈探索，法拉第发现了电磁感应现象。下图中可以探究产生感应电流条件的装置是（　　）A． B．C． D．7．发展新能源汽车是我国应对气候变化、推动绿色发展的战略举措。荆州市公交公司今年投入了一批新能源纯电动空调车，下列各图中能说明其动力装置工作原理的是（　　）A． B．C． D．8．如图所示，用甲装置探究通电螺线管外部的磁场分布，用乙装置探究电磁铁磁性强弱跟哪些因素有关。下列说法正确的是（　　）A．通电螺线管外部的磁场与条形磁体的磁场相似B．改变通电螺线管中电流方向，小磁针N极指向不变C．匝数一定时，通入的电流越小，电磁铁的磁性越强D．电流一定时，减少铁钉上线圈的匝数，电磁铁的磁性强弱不变9．在探究电磁感应现象时，要改变感应电流的方向，下列方法中正确的是（　　）A．改变导体切割磁感线的方向B．改变导体所在处磁场的强弱C．改变导体切割磁感线的速度大小D．改变导体的长度10．如图甲把一台手摇发电机跟小灯泡连接起来，使线圈在磁场中转动，可以看到小灯泡会发光。下列说法正确的是（　　）A．发电机是利用电流的磁效应来工作的B．发电机将电能转化为了机械能C．线圈转得越快，小灯泡越亮D．如果将小灯泡换成如图乙的电流表，指针一直偏向右边11．下列关于电与磁的说法正确的是（　　）A．图甲：磁感线是真实存在的，小磁针的北极指向地理的北极B．图乙：铁钉上端是电磁铁的N极，P向左移能吸引更多铁钉C．图丙：只对调磁极，线圈的转动方向不会发生改变D．图丁：闭合开关，导体ab竖直向上运动，电流表指针偏转12．关于如图所示四个实验的说法不正确的是（　　）A．图甲，说明通电导线的周围有磁场B．图乙，闭合开关后，小磁针N极将顺时针偏转C．图丙，反映的是电动机的工作原理D．图丁，说明通电螺线管的匝数越多，磁性越强13．下列装置与电动机的原理相同的是（　　）A．导线通电时小磁针转动B．通电时电磁铁吸引大头针C．金属棒在磁场中运动产生电流D． 在磁场中金属棒通电后运动14．下列与磁现象有关的实验中，说法正确的是（　　）A．甲图中磁铁通过磁场对回形针施加力B．乙图说明磁场对电流有力的作用C．丙图是电磁感应原理的应用D．丁图说明了电流具有磁效应15． 高速列车在泸州运行以来，以其高速、便捷、舒适的优点，成为越来越多泸州市民出行选择的交通工具。下列图示中的实验，与高速列车动力系统工作原理相同的是（　　）A． B．C． D．16．党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则（　　）A．两灯都亮 B．两灯都不亮 C．只有绿灯亮 D．只有红灯亮17．对如图的四个实验装置图的描述，正确的是（　　）A．图甲中同名磁极相互吸引，这符合磁极间的相互作用规律B．图乙中导线通电时小磁针发生了偏转，这是电流的磁效应C．图丙中通电导线在磁场中受力运动，这是发电机的工作原理D．图丁中导线AB在磁场中运动产生电流，这是电动机的工作原理18．闭合下图所示电路的开关，小磁针静止时指向如图，则（　　）A．通电螺线管的左端为N极 B．电源的左端为正极C．电流表的左端为“+”接线柱 D．R的滑片不能置于最右端19．2023年5月18日，第七届世界智能大会在天津拉开帷幕，我国自主研发的电力组塔机器人展示了自主攀爬越障等一系列施工作业。机器人灵活的动作均是由电动机带动的、下列实验，能说明电动机工作原理的是（　　）A． B．C． D．20．有一种手电筒内部有一个线圈，线圈内有一个可来回运动的条形磁体，摇动手电筒时即可产生电流，使灯泡发光。下列图示实验中，与此手电筒工作原理一致的是（　　）A．B．C．D．21．2022年12月26日，“绿巨人”开进西昌，结束了凉山没有动车的历史。“绿巨人”采用能量回收制动方式：列车到站前停止供电，继续向前运行，内部线圈随车轮转动时切割磁感线，把机械能转化为电能进行回收。下图与其工作原理相同的是（　　）A． B．C． D．22．电流表是电学实验中的重要仪器，如图所示是电流表的内部结构简图，将线圈置于两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度越大。则电流表的工作原理与下列说法相符的是（　　）A．通电线圈在磁场中受到了力的作用B．同名磁极相互排斥，异名磁极相互吸引C．与发电机工作原理相同D．电流表工作过程中，机械能转化为电能23．如图所示，在蹄形磁体的磁场中放置一根导线，导线的两端跟灵敏电流表连接。下列说法正确的是（　　）A．磁体不动，AB水平向右快速移动，指针不偏转B．AB不动，磁体水平向左快速移动，指针会偏转C．磁体不动，AB竖直向上运动，指针会偏转D．磁体不动，AB竖直向下运动，指针会偏转24．以下关于电与磁的描述中，说法正确的是（　　） A．如图甲所示，当闭合开关后电路中的绿灯亮B．如图乙所示，与发电机工作原理相同C．如图丙所示，与手机无线充电原理相同D．如图丁所示，小磁针发生偏转是电磁感应现象25．下图是小聪和小明同学探究“通电螺线管的磁场方向”实验示意图。实验时，在小圆位置放置小磁针，闭合开关，画出不同位置小磁针静止时N极的指向；对调电源正负极，重复上述操作。下列说法不正确的是（　　）A．小磁针的作用是指示通电螺线管周围的磁场方向B．闭合开关，放置在a、b处的小磁针静止时N极指向相同C．对调电源正负极，闭合开关，通电螺线管的磁场方向改变D．通过实验可总结出通电螺线管的磁极性和电流方向的关系26．如图展示了我国古人的智慧成果，对于其中所涉及的物理知识，下列说法正确的是（　　）A． 汲水用的桔槔利用了杠杆的原理B． 钻木取火是通过做功将内能转化为机械能C． 司南的南极静止时指向地磁场的南极D． 孔明灯升空利用了流体压强与流速的关系27．如图所示的现象中，下列说法不正确的是（　　）A．图甲中，验电器的金属箔片张开，是因为异种电荷相互吸引B．图乙中，放在通电导线下方的小磁针发生偏转，说明电流周围存在磁场C．图丙中，导体运动时灵敏电流计指针发生偏转，说明利用磁场可以产生电流D．图丁中，闭合开关后，向右移动滑动变阻器滑片时，电磁铁的磁性会减弱28．关于电和磁，下列说法正确的是（　　）A．摩擦起电的实质是创造了电荷B．通电导体周围一定存在磁场C．磁感线是磁场中真实存在的线D．导体在磁场中运动就会产生电流二、多选题29．下列是同学们所画的示意图，其中正确的是（　　）A．  从水中看岸上物体的光路图B．  物体对斜面压力F的示意图C．  同名磁极间的磁感线分布情况D．  家庭电路的部分连接情况三、填空题30．条形磁体周围的磁场情况如图所示，则条形磁体的左端是　     　极。31．小明用自制电磁小船放在水中判断方向，如图所示，开关闭合前，小船船头右端指向东边。闭合开关，电磁小船的船头右端为电磁铁的　     　 极选填“”或“”；船头在地磁场的作用下，将　     　 偏转选填“顺时针”或“逆时针”。32．如图所示，卸下家用微型风扇的插头后，将两根导线分别与灵敏电流计连接起来，用力转动风扇叶子，看到灵敏电流计的指针偏转，这是　         　现象，此过程中机械能转化为　     　能。33．周末，市民开着纯电动汽车出游，驱动汽车的电动机是根据通电导体在　     　中受力的作用制成的：同时行驶过程中正在发电的发电机是根据　         　原理制成的。34．小明利用如图所示装置探究“导体在磁场中产生电流的条件”，他通过观察灵敏电流表的　             　来判断是否产生了感应电流。经过多次尝试，他发现，当闭合电路的一部分导体在磁场中做　           　运动时，导体中就会产生感应电流。35．如图所示，小明利用电磁继电器设计了一个水位自动报警装置，当水位未达到金属块M时，灯泡不亮。水位达到金属块M时，灯泡亮，则接线柱C应与　     　（选填“A”或“B”）相连。已知灯泡的规格为“12V 6W”，灯泡正常发光时的电流是　     　A。通电1min，灯泡消耗的电能是　     　J。36．如图是一个磁悬浮地球仪，球体内部有一个永磁体，底座通电时地球仪可以悬浮在上方，此时底座相当于一个　     　；如果需要连续调节地球仪的悬浮高度，可以通过在底座电路中接入一个　                         　来实现。37．如图是动圈式话筒内部结构图，对着话筒说话时，声带　     　发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的　     　（选填“音调”或“响度”）。线圈切割磁感线运动的过程中，将　     　能转化为电能。四、作图题38．如图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向和导线中B点的电流方向。39．五一假期小聪和父母到随州大洪山旅游，茂密的森林里丰富的物种深深地吸引着他们，可走着走着迷路了。小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管，又找来一个塑料圆盘用几根细线悬吊起来，然后将螺线管放在这个可以自由水平转动的圆盘上。小聪依靠这个自制装置的引导成功地走出了森林。如图是小聪的自制指南针，图中规定了通电螺线管的N极，请用笔画线代替导线画出绕线（画3匝示意即可）并在螺线管周图画出一条磁感线。40．  如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。41．如图所示，电流表正确连接在电路中，通电时请在括号中标出电源的正负极及小磁针静止时的N极。42．如图所示，请标出通电螺线管的N极和A点的磁感线方向。43．如图所示，请在括号内标出通电螺线管左端的磁极、小磁针右端的磁极以及导线上A点的电流方向。（磁极均用“N”或“S”表示）44．通电螺线管通入如图所示的电流I，请标出其右端的磁极。（填N或S）45．根据通电螺线管的N、S极在括号中标出电源的正/负极。五、实验探究题46．（1）小京用图甲所示的装置进行实验，闭合开关的瞬间，观察到小磁针　         　的现象，说明电流周围存在磁场；（2）小京用图乙所示的装置进行实验，其中灵敏电流计指针偏转的方向可以反映电路中的电流方向。使金属棒ab向左做切割磁感线运动，灵敏电流计指针向右偏转，如图乙所示；保持磁场方向不变，使金属棒ab向右做切割磁感线运动，灵敏电流计指针向左偏转，如图丙所示。小京探究的问题是：　                                                   　。47．某实验小组探究“通电螺线管外部磁场的特点”。（1）将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与　     　磁体周围铁屑的分布情况相似，铁屑的作用是显示　                       　；（2）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，则通电螺线管的右端为　     　极。对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与　     　的方向有关。48．学习了电磁铁，小明想：“电磁铁两极磁性强弱是否相同呢？”图甲是他探究该猜想的装置图。（1）通电后，电磁铁A端是　     　极；（2）闭合开关后，弹簧测力计的示数太小，要使其示数变大，滑动变阻器滑片P应向　     　端移动；（3）将滑动变阻器调节完成后，根据图乙读出弹簧测力计的示数为　     　N；（4）在原位置将电磁铁两端对调，使B端向上，保持电流不变，观察到弹簧测力计示数与（3）中相同。初步可得出的结论是：电磁铁两极磁性强弱　     　。49．请完成下列填空。（1）如图-1，用托盘天平测得一节5号干电池的质量为　     　g。（2）如图-2，在“探究影响压力作用效果的因素”实验中，通过观察海绵的　         　来比较压力的作用效果。由实验现象可知：当受力面积相同时，压力越　     　，压力的作用效果越明显。（3）如图-3，闭合开关，当部分导线在磁场中做切割磁感线运动时，灵敏电流计指针发生偏转，电路中产生了感应电流。　     　（选填“电动机”或“发电机”）的工作原理与该现象原理相同。六、综合题50．寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。（1）通电线圈上端是　     　极，温度升高时，电磁铁磁性　     　；（2）R3阻值　     　（大于/小于）R4阻值；（3）将R1的阻值稍微调小一些，恒温箱控制的温度将　     　。51．近几年衡阳市进行老旧小区改造，不少多层楼房安装了电梯。图甲是某小区电梯的结构示意图，它由轿厢、配重、滑轮、缆绳、钢丝绳和电动机组成，轿厢质量为400kg，配重质量为300kg，绳重和摩擦忽略不计。为了安全，电梯设置了超载自动报警系统，如图乙。闭合控制开关S1，电梯没有超载时，再闭合运行开关S2，电动机正常工作：超载时（即控制电路中的电流），电铃发出报警铃声，即使闭合S2，电动机也不工作。控制电路电源电压为9V，定值电阻的阻值为30Ω，电磁铁线圈电阻不计，轿厢内底面压力传感器的阻值与它所受压力F的关系如图丙所示。
 （1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为　     　N，超载时，图乙中触点将与　     　点接触（选填“A”或“B”），电铃发出报警铃声；（2）该电梯某次轿厢内载人和货物的总重为8000N，试通过计算判断电梯是否超载；　     　（3）如图丁所示是某次电梯上升时的图像，若轿厢内人和货物总重为5000N，求电梯匀速上升运行阶段，电动机牵引轿厢的钢丝绳做功的功率。　          　
答案解析部分1．D2．B3．D4．C5．A6．C7．B8．A9．A10．C11．B12．C13．D14．A15．D16．D17．B18．C19．C20．D21．D22．A23．B24．C25．B26．A27．A28．B29．A,C30．N31．S；顺时针32．电磁感应；电33．磁场；电磁感应34．指针是否偏转；切割磁感线35．B；0.5；36036．电磁铁；滑动变阻器/变阻器/电位器37．振动；响度；机械38．39．40．41．解：如图所示： 42．解：如图所示： 43．44．45．46．（1）发生偏转（2）感应电流的方向与金属棒切割磁感线运动的方向是否有关47．（1）条形；电螺线管周围的磁场分布（2）S；电流48．（1）s（2）左（3）2.2（4）相同49．（1）23.6（2）凹陷程度；大（3）发电机50．（1）N；增强（2）小于（3）降低51．（1）3000；A（2）超载（3）1.2×104W
