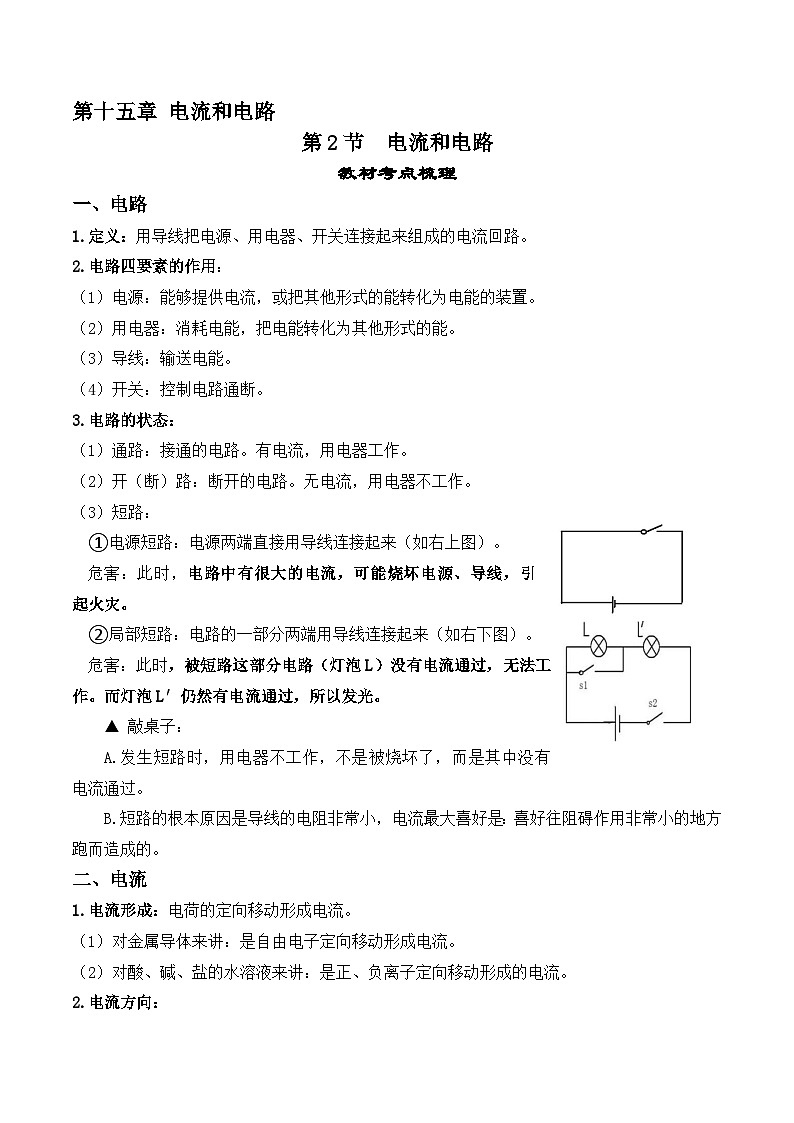

第十五章 电流和电路

第2节  电流和电路

教材考点梳理

一、电路

1.定义：用导线把电源、用电器、开关连接起来组成的电流回路。

2.电路四要素的作用：

（1）电源：能够提供电流，或把其他形式的能转化为电能的装置。

（2）用电器：消耗电能，把电能转化为其他形式的能。

（3）导线：输送电能。

（4）开关：控制电路通断。

3.电路的状态：

（1）通路：接通的电路。有电流，用电器工作。

（2）开（断）路：断开的电路。无电流，用电器不工作。

（3）短路：

①电源短路：电源两端直接用导线连接起来（如右上图）。

  危害：此时，电路中有很大的电流，可能烧坏电源、导线，引起火灾。

②局部短路：电路的一部分两端用导线连接起来（如右下图）。

危害：此时，被短路这部分电路（灯泡L）没有电流通过，无法工作。而灯泡L′仍然有电流通过，所以发光。

▲ 敲桌子：

A.发生短路时，用电器不工作，不是被烧坏了，而是其中没有电流通过。

B.短路的根本原因是导线的电阻非常小，电流最大喜好是：喜好往阻碍作用非常小的地方跑而造成的。

二、电流

1.电流形成：电荷的定向移动形成电流。

（1）对金属导体来讲：是自由电子定向移动形成电流。

（2）对酸、碱、盐的水溶液来讲：是正、负离子定向移动形成的电流。

2.电流方向：

（1）规定方向:把正电荷移动的方向规定为电流的方向。

（2）在电源外部，电流的方向从电源的正极经用电器流回负极。

     在电源内部，电流的方向从电源的负极流回正极。

（3）电流的方向与自由电子定向移动的方向相反。

               （因为自由电子带负电荷）

3.获得持续电流的条件：

（1）电路中有电源。

（2）电路为通路。

三、电路图

1.定义：用规定的符号表示电路连接的图叫电路图。

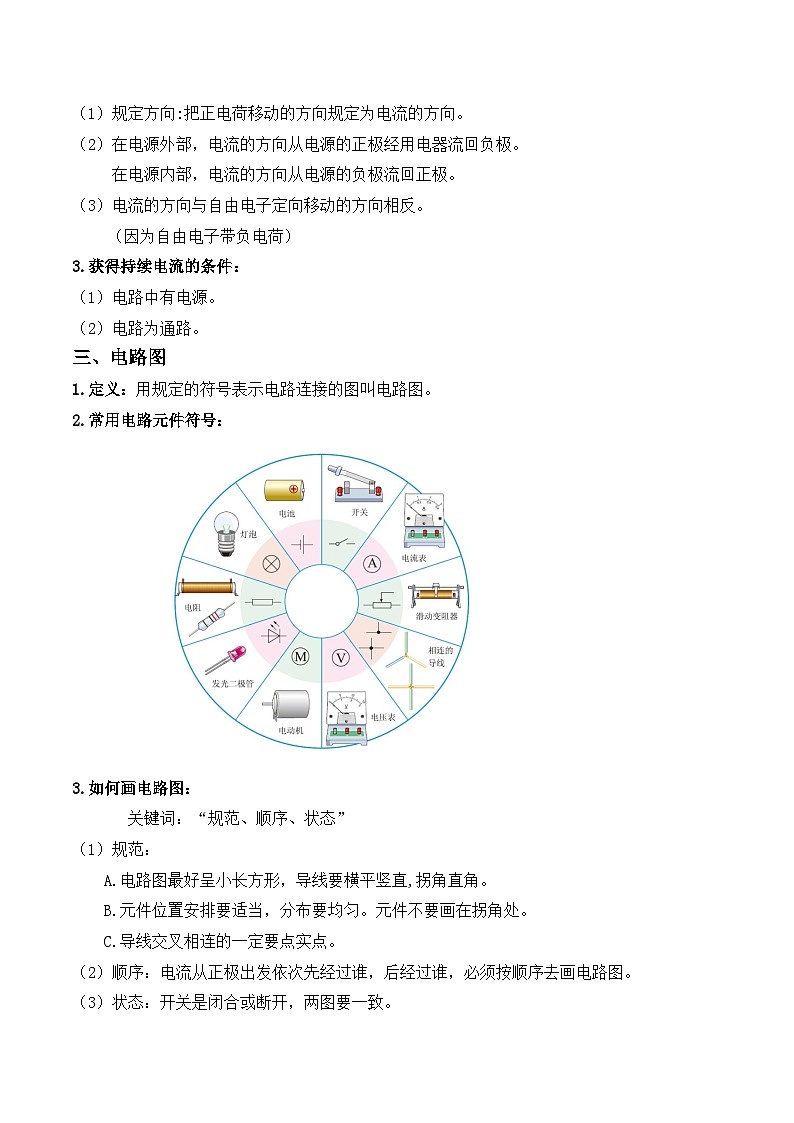

2.常用电路元件符号：

3.如何画电路图：

关键词：“规范、顺序、状态”

（1）规范：

A.电路图最好呈小长方形，导线要横平竖直,拐角直角。

    B.元件位置安排要适当，分布要均匀。元件不要画在拐角处。

    C.导线交叉相连的一定要点实点。

（2）顺序：电流从正极出发依次先经过谁，后经过谁，必须按顺序去画电路图。

（3）状态：开关是闭合或断开，两图要一致。

4.按电路图连接实物图：

关键词：“规范、顺序”

（1）规范：A.导线为曲线，不交叉，半路不分支。

（需要分流或合流时，必须在接线柱上完成）

        B.导线不能从电路元件上画过。

（2）顺序：电流从正极出发依次先经过谁，后经过谁，必须按顺序画。

重难点突破

1、两个相同的验电器A和B,A带正电,B不带电。用带有绝缘柄的金属棒把A、B连接起来的瞬间,如图所示,则(   )

A.A中正电荷通过金属棒流向B,B带正电荷

B.B中负电荷通过金属棒流向A,B带正电荷

C.电流方向从B流向A

D.始终无电流

2、下列关于电流的说法中正确的是()

A．导体中只要有电荷，就能形成电流

B．只有正电荷的定向移动才能形成电流

C．电路中有电源就一定有电流

D．金属导体中的电流是自由电子定向移动形成的

3、下列四个电路图中，符合电路基本组成条件且连接正确的是（）

A.B.C.D.

4、关于如图所示的电路，下列说法正确的是(    )

A.闭合,断开，发光，不发光

B．闭合，都不发光

C.都断开，都不发光

D.闭合，断开，都不发光

5、对如图所示的三个电路状态判断正确的是(   )

A.甲断路、乙短路、丙通路

B.甲通路、乙短路、丙短路

C.甲断路、乙通路、丙短路

D.甲短路、乙断路、丙通路

6、流过某手电筒小灯泡的电流大约是0.25A,等于__________mA;某半导体收音机电池的供电电流可达120mA,等于__________A.

7、手机已经成为我们生活中不可缺少的通信工具,在使用过程中电池将__________能转化为电能。手机是利用__________(填“电磁波”或“声波”)来传递信息的。

8、游乐园里有一种游戏,铁棒在螺旋金属管里穿行,若不小心铁棒碰到金属管壁,灯会亮、铃会响。小军经过观察发现,这套游戏装置除了小灯泡和电铃外,还有两节干电池,而铁棒和金属管可以看作是一个开关。请你把猜想的这个游戏装置的电路图画在虚线框中,并根据你猜想的电路图把图中的实物图连接完整。

参考答案

1、答案：B

2、答案：D

3、答案：B

A、电路无电源，用电器均不能工作，故A不正确；

B、有电源，且电灯和开关串联，连接正确，故B正确；

C、直接将电源的两极连通，发生电源短路，故C不正确；

D、电路中无用电器，故D不正确。

4、答案：B

解析：闭合，断开，电源发生短路，均不发光，故 A错误；闭合，电源发生短路，均不发光，故B正确；都断开,发光,不发光，故C错误；闭合，断开，都发光，故D错误。

5、答案：A

解析：甲图电路中，由于开关断开，则是断路；乙图电路中，由于灯泡两端连接了一根导线，直接将电源正负两极相连，则引起电源短路；丙图电路中处处连通，则是通路。故选A。

6、答案：250; 0.12

7、答案：化学; 电磁波

8、答案：如图甲所示或如图乙所示：

解析：铁棒和金属管可以看作一个开关,且它同时控制着灯泡与电铃。因此,如果电路是电灯和电铃并联,则开关应该接在干路中。同时电灯和电铃也可以是串联,但当它们串联时,如果任何一个元件出现故障,则另一个也无法工作。
