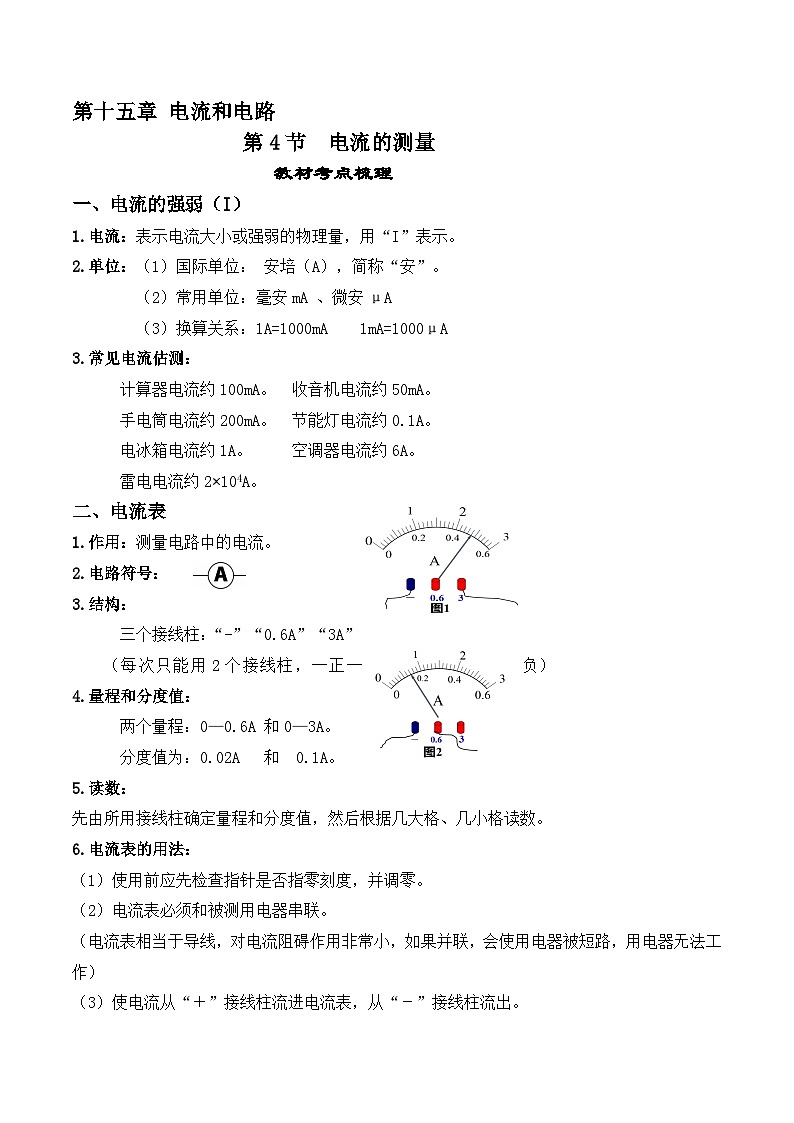

第十五章 电流和电路

第4节  电流的测量

教材考点梳理

一、电流的强弱（I）

1.电流：表示电流大小或强弱的物理量，用“I”表示。

2.单位：（1）国际单位： 安培（A），简称“安”。

（2）常用单位：毫安mA 、微安μA

        （3）换算关系：1A=1000mA    1mA=1000μA

3.常见电流估测：

计算器电流约100mA。  收音机电流约50mA。

手电筒电流约200mA。  节能灯电流约0.1A。

电冰箱电流约1A。     空调器电流约6A。

雷电电流约2×104A。

二、电流表

1.作用：测量电路中的电流。

2.电路符号：

3.结构：

三个接线柱：“-”“0.6A”“3A”

（每次只能用2个接线柱，一正一负）

4.量程和分度值：

两个量程：0—0.6A 和0—3A。

      分度值为：0.02A   和  0.1A。

5.读数：

先由所用接线柱确定量程和分度值，然后根据几大格、几小格读数。

6.电流表的用法：

（1）使用前应先检查指针是否指零刻度，并调零。

（2）电流表必须和被测用电器串联。

（电流表相当于导线，对电流阻碍作用非常小，如果并联，会使用电器被短路，用电器无法工作）

（3）使电流从“＋”接线柱流进电流表，从“－”接线柱流出。

（若接反，指针会反偏，损坏电流表）

（4）选择合适的量程。

▲ 敲桌子：测量时，先选大量程，用开关试触：

（1）若指针偏转幅度超过最大刻度，则应该换用更大量程的电流表 。

（2）若指针偏转幅度很小，则应该换用较小量程的接线柱 。

（3）绝对不允许把电流表直接接到电源的两极上。

（造成电源短路，烧坏电流表）

重难点突破

1、电流表接入电路前,要试触接线柱,其目的是(   )

A.观察电流表是不是通电流

B.检查电流表连入电路的方法是否正确

C.选择电流表,取适合于被测电路的量程

D.观察电流表的量程

2、如图中两灯规格不同,能测出通过灯电流的电路是（ ）

A. B. C. D.

3、小刚和小宇在测量电流时，发现闭合开关后电流表的指针出现如图所示的情形。关于二人出现的错误，下列判断正确的是(   )

A.小刚是量程选择过大，小宇是量程选择过小

B.小刚是量程选择过小，小宇是量程选择过大

C.小刚是量程选择过小，小宇是正、负接线柱反接

D.小刚是正、负接线柱反接，小宇是量程选择过小

4、一位同学选“0-0.6A”量程的电流表测量电流,另一同学却按“0-3A”量程读数,其读数为2.4A,则实际上测得的电流应该是(   )

A.24A        B.2.4A       C.0.24A      D.0.48A

5、某家用电器正常工作时电流为6.2A，则它可能是（    ）

A. 空调器   B. 白炽灯  C. 电视机   D. 语言复读机

6、如图所示，当开关S闭合时，将发生的现象是（       ）

A.灯可能被烧坏

B.电流表可能被烧坏

C.灯和电流表都可能被烧坏

D.不发生任何事故

参考答案

1、答案：C

2、答案：C

3、答案：C

解析：当量程选择太大时，指针偏转的角度偏小，读数不准确；当量程选择太小时，指针会偏转过最大刻度，会损坏电流表，故小刚是电流表所选量程过小。当电流表的正、负接线柱接反时，指针会向左偏，故小宇是正、负接线柱接反了。故选C。

4、答案：D

解析：电流表使用“0~0.6A”的量程时,按照“0~3A”的量程读成了2.4A,则正确读数应2.4A/5=0.48A为故选D.

5、答案：C

解析：只闭合S1时,电路中只有灯泡L1和A串联,则只有L1发光,选项A错误;只闭合S2时,由于S1在干路上,电路为断路,则灯泡都不亮,选项B错误;闭合S1、S2时,电流分两路分别流入L1、L2,故两灯并联;A2 和L2在同一支路,所以A2测L2的电流,选项C正确,D错误。

6、A

7、B
