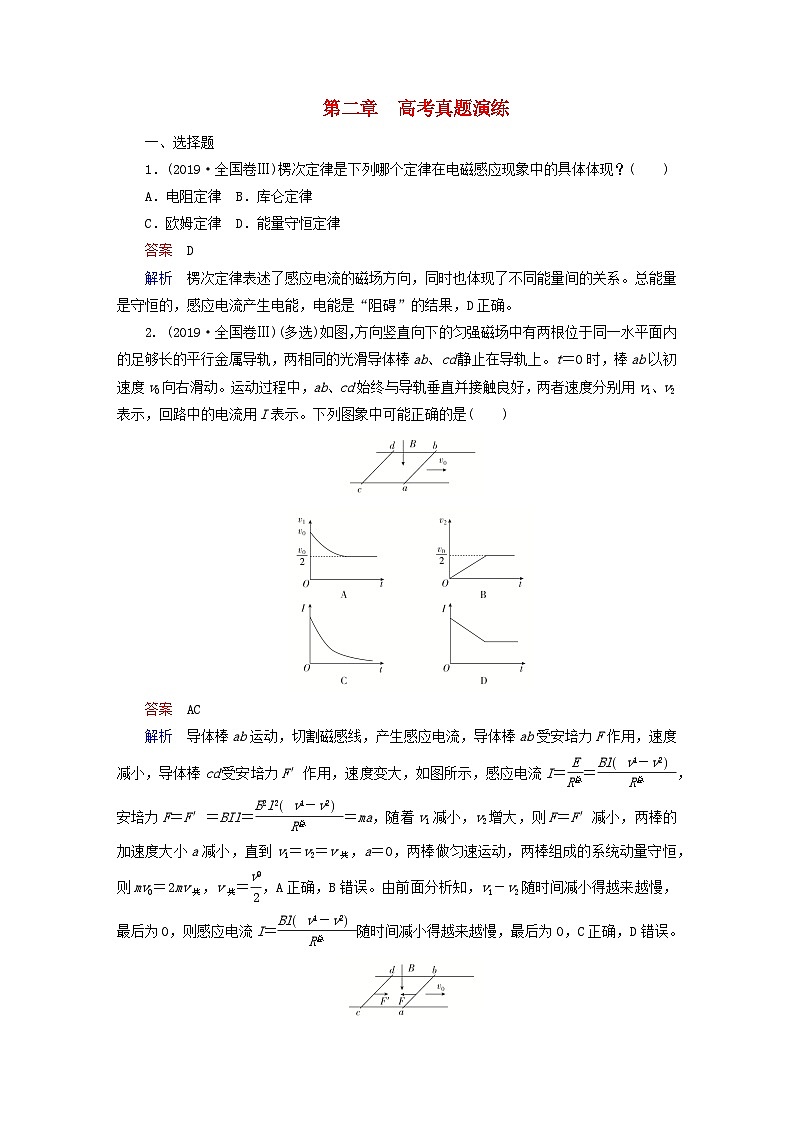

第二章　高考真题演练
一、选择题
1．(2019·全国卷Ⅲ)楞次定律是下列哪个定律在电磁感应现象中的具体体现？(　　)
A．电阻定律 B．库仑定律
C．欧姆定律 D．能量守恒定律
答案　D
解析　楞次定律表述了感应电流的磁场方向，同时也体现了不同能量间的关系。总能量是守恒的，感应电流产生电能，电能是“阻碍”的结果，D正确。
2. (2019·全国卷Ⅲ)(多选)如图，方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨，两相同的光滑导体棒ab、cd静止在导轨上。t＝0时，棒ab以初速度v0向右滑动。运动过程中，ab、cd始终与导轨垂直并接触良好，两者速度分别用v1、v2表示，回路中的电流用I表示。下列图象中可能正确的是(　　)


答案　AC
解析　导体棒ab运动，切割磁感线，产生感应电流，导体棒ab受安培力F作用，速度减小，导体棒cd受安培力F′作用，速度变大，如图所示，感应电流I＝＝，安培力F＝F′＝BIl＝＝ma，随着v1减小，v2增大，则F＝F′减小，两棒的加速度大小a减小，直到v1＝v2＝v共，a＝0，两棒做匀速运动，两棒组成的系统动量守恒，则mv0＝2mv共，v共＝，A正确，B错误。由前面分析知，v1－v2随时间减小得越来越慢，最后为0，则感应电流I＝随时间减小得越来越慢，最后为0，C正确，D错误。

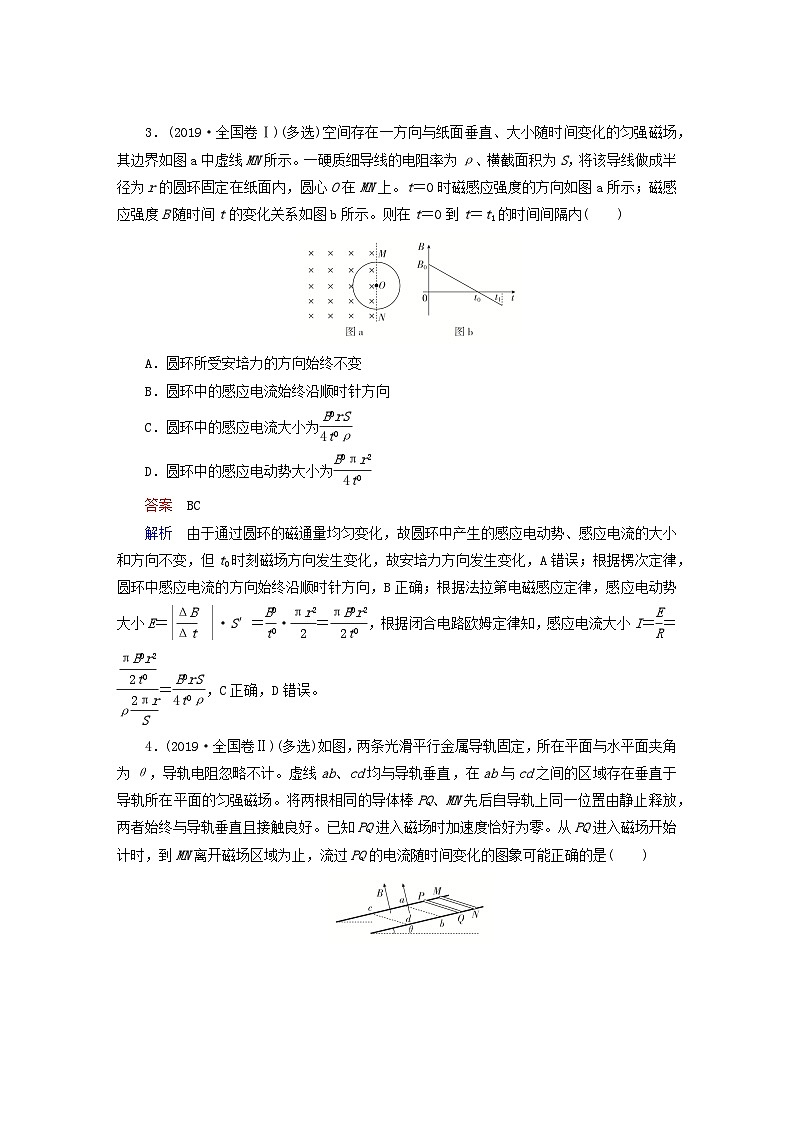

3．(2019·全国卷Ⅰ)(多选)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图a中虚线MN所示。一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上。t＝0时磁感应强度的方向如图a所示；磁感应强度B随时间t的变化关系如图b所示。则在t＝0到t＝t1的时间间隔内(　　)

A．圆环所受安培力的方向始终不变
B．圆环中的感应电流始终沿顺时针方向
C．圆环中的感应电流大小为
D．圆环中的感应电动势大小为
答案　BC
解析　由于通过圆环的磁通量均匀变化，故圆环中产生的感应电动势、感应电流的大小和方向不变，但t0时刻磁场方向发生变化，故安培力方向发生变化，A错误；根据楞次定律，圆环中感应电流的方向始终沿顺时针方向，B正确；根据法拉第电磁感应定律，感应电动势大小E＝·S′＝·＝，根据闭合电路欧姆定律知，感应电流大小I＝＝＝，C正确，D错误。
4．(2019·全国卷Ⅱ)(多选)如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。虚线ab、cd均与导轨垂直，在ab与cd之间的区域存在垂直于导轨所在平面的匀强磁场。将两根相同的导体棒PQ、MN先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好。已知PQ进入磁场时加速度恰好为零。从PQ进入磁场开始计时，到MN离开磁场区域为止，流过PQ的电流随时间变化的图象可能正确的是(　　)


答案　AD

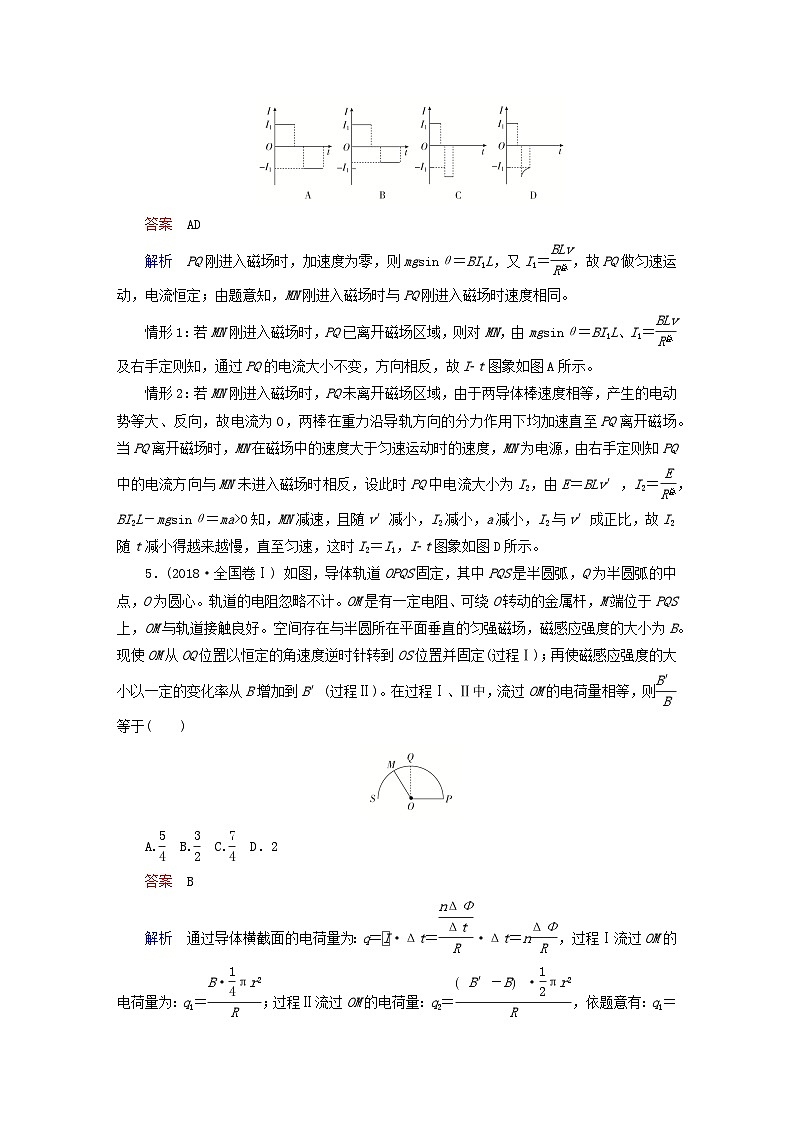

解析　PQ刚进入磁场时，加速度为零，则mgsinθ＝BI1L，又I1＝，故PQ做匀速运动，电流恒定；由题意知，MN刚进入磁场时与PQ刚进入磁场时速度相同。
情形1：若MN刚进入磁场时，PQ已离开磁场区域，则对MN，由mgsinθ＝BI1L、I1＝及右手定则知，通过PQ的电流大小不变，方向相反，故I­t图象如图A所示。
情形2：若MN刚进入磁场时，PQ未离开磁场区域，由于两导体棒速度相等，产生的电动势等大、反向，故电流为0，两棒在重力沿导轨方向的分力作用下均加速直至PQ离开磁场。当PQ离开磁场时，MN在磁场中的速度大于匀速运动时的速度，MN为电源，由右手定则知PQ中的电流方向与MN未进入磁场时相反，设此时PQ中电流大小为I2，由E＝BLv′，I2＝，BI2L－mgsinθ＝ma>0知，MN减速，且随v′减小，I2减小，a减小，I2与v′成正比，故I2随t减小得越来越慢，直至匀速，这时I2＝I1，I­t图象如图D所示。
5．(2018·全国卷Ⅰ) 如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心。轨道的电阻忽略不计。OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好。空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B。现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ)。在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则等于(　　)

A. B. C. D．2
答案　B
解析　通过导体横截面的电荷量为：q＝·Δt＝·Δt＝n，过程Ⅰ流过OM的电荷量为：q1＝；过程Ⅱ流过OM的电荷量：q2＝，依题意有：q1＝q2，即：B·πr2＝(B′－B)·πr2，解得：＝，正确答案为B。
6．(2018·全国卷Ⅰ)(多选)如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是(　　)

A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动
B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向
C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向
D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动
答案　AD
解析　小磁针的N极的指向为该处磁场的方向。开关闭合后的瞬间，通过右边线圈的电流增大，在铁芯中产生由北向南的磁场增大，通过左侧的线圈的磁通量增大，根据楞次定律和安培定则可以判断，直导线的电流从南流向北，再根据安培定则可以判断，直导线电流在小磁针处的磁场方向垂直纸面向里，小磁针N极向里转动，A正确；开关闭合并保持一段时间后，通过左侧线圈的磁通量不变，不会产生电磁感应现象，所以直导线无感应电流流过，小磁针在地磁场作用下恢复原指向，B、C错误；开关闭合并保持一段时间再断开后的瞬间，通过左侧线圈的磁通量减小，直导线产生由北流向南的电流，则小磁针N极向外转动，D正确。
7．(2018·全国卷Ⅱ)如图，在同一平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下。一边长为l的正方形金属线框在导轨上向左匀速运动，线框中感应电流i随时间t变化的正确图线可能是(　　)


答案　D
解析　如图甲，线框左边从①移动到②的过程中，左边线框切割磁感线产生的电流方向是顺时针，右边线框切割磁感线产生的电流方向也是顺时针，两边线框切割磁感线产生的电动势方向相同，所以E＝2B·lv，则电流为i＝＝，电流恒定且方向为顺时针。

如图乙，再从②移动到③的过程中左右两边线框切割磁感线产生的电动势大小相等，方向相反，所以回路中电流表现为零。

如图丙，然后从③到④的过程中，左边线框切割磁感线产生的电流方向是逆时针，而右边线框切割磁感线产生的电流方向也是逆时针，所以电流的大小为i＝＝，方向是逆时针。

当线框再向左运动时，左边线框切割磁感线产生的电动势方向是顺时针，右边线框切割磁感线产生的电动势方向是逆时针，此时回路中电流表现为零，故线框在运动过程中电流是周期性变化的，故D正确。
8．(2018·江苏高考)(多选)如图所示，竖直放置的“”形光滑导轨宽为L，矩形匀强磁场Ⅰ、Ⅱ的高和间距均为d，磁感应强度为B。质量为m的水平金属杆由静止释放，进入磁场Ⅰ和Ⅱ时的速度相等。金属杆在导轨间的电阻为R，与导轨接触良好，其余电阻不计，重力加速度为g。金属杆(　　)

A．刚进入磁场Ⅰ时加速度方向竖直向下
B．穿过磁场Ⅰ的时间大于在两磁场之间的运动时间
C．穿过两磁场产生的总热量为4mgd
D．释放时距磁场Ⅰ上边界的高度h可能小于
答案　BC
解析　由于金属杆进入两个磁场时的速度相等，而穿出磁场后金属杆做加速度为g的加速运动，所以金属杆进入磁场Ⅰ、Ⅱ时都做减速运动，A错误；对金属杆受力分析，根据－mg＝ma可知，金属杆在磁场中做加速度减小的减速运动，其进出磁场的v­t图象如图所示，由于0～t1和t1～t2图线与t轴包围的面积相等(都为d)，所以t1>(t2－t1)，B正确；从进入Ⅰ磁场到进入Ⅱ磁场之前过程中，根据能量守恒定律，金属棒减小的机械能全部转化为焦耳热，所以Q1＝mg·2d，所以穿过两个磁场过程中产生的热量为4mgd，C正确；若金属杆进入磁场做匀速运动，则－mg＝0，得v＝，由前面分析可知金属杆进入磁场的速度大于，根据h＝得金属杆进入磁场的高度应大于＝，D错误。


9．(2017·全国卷Ⅰ)扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌。为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示。无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是(　　)


答案　A
解析　底盘上的紫铜薄板出现扰动时，其扰动方向不确定，在选项C这种情况下，紫铜薄板出现上下或左右扰动时，穿过薄板的磁通量难以改变，不能发生电磁感应现象，没有阻尼效应；在选项B、D这两种情况下，紫铜薄板出现上下扰动时，也没有发生电磁阻尼现象；选项A这种情况下，不管紫铜薄板出现上下或左右扰动，都发生电磁感应现象，产生电磁阻尼效应，选项A正确。
10．(2017·全国卷Ⅱ)(多选)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。边长为0.1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图a所示。已知导线框一直向右做匀速直线运动，cd边于t＝0时刻进入磁场。线框中感应电动势随时间变化的图线如图b所示(感应电流的方向为顺时针时，感应电动势取正)。下列说法正确的是(　　)

A．磁感应强度的大小为0.5 T
B．导线框运动速度的大小为0.5 m/s
C．磁感应强度的方向垂直于纸面向外
D．在t＝0.4 s至t＝0.6 s这段时间内，导线框所受的安培力大小为0.1 N
答案　BC
解析　由图象可知，从导线框的cd边进入磁场到ab边刚好进入磁场，用时为0.2 s，可得导线框运动速度的大小v＝ m/s＝0.5 m/s，B正确；由图象可知，cd边切割磁感线产生的感应电动势E＝0.01 V，由公式E＝BLv，可得磁感应强度的大小B＝ T＝0.2 T，A错误；由图象可知，线框进入磁场时，感应电流的方向为顺时针，对cd边应用右手定则可知，磁感应强度的方向垂直于纸面向外，C正确；t＝0.4 s至t＝0.6 s时间段为cd边离开磁场，ab边切割磁感线的过程，由闭合电路欧姆定律及安培力公式得安培力F＝，代入数据得F＝0.04 N，D错误。
11．(2017·全国卷Ⅲ) 如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面。现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是(　　)

A．PQRS中沿顺时针方向，T中沿逆时针方向
B．PQRS中沿顺时针方向，T中沿顺时针方向
C．PQRS中沿逆时针方向，T中沿逆时针方向
D．PQRS中沿逆时针方向，T中沿顺时针方向
答案　D
解析　金属杆PQ突然向右运动，在运动开始的瞬间，闭合回路PQRS中磁场方向垂直纸面向里，磁通量增大，由楞次定律可判断，闭合回路PQRS中感应电流产生的磁场垂直纸面向外，由安培定则可判断感应电流方向为逆时针；由于闭合回路PQRS中感应电流产生的磁场方向垂直纸面向外，与原磁场方向相反，则T中磁通量减小，由楞次定律可判断，T中感应电流产生的磁场方向垂直纸面向里，由安培定则可知T中感应电流方向为顺时针，选项D正确。
12．(2017·北京高考)图1和图2是教材中演示自感现象的两个电路图，L1和L2为电感线圈。实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同。下列说法正确的是(　　)

A．图1中，A1与L1的电阻值相同
B．图1中，闭合S1，电路稳定后，A1中电流大于L1中电流
C．图2中，变阻器R与L2的电阻值相同
D．图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等
答案　C
解析　断开开关S1瞬间，线圈L1产生自感电动势，阻碍电流的减小，通过L1的电流反向通过灯A1，灯A1突然闪亮，随后逐渐变暗，说明IL1>IA1，即RL1t0时，金属棒已越过MN。由于金属棒在MN右侧做匀速运动，有F恒＝F安⑦
设此时回路中的电流为I，F安的大小为F安＝B0lI⑧
此时金属棒与MN之间的距离为s＝v0(t－t0)⑨
匀强磁场穿过回路的磁通量为Φ′＝B0ls⑩
回路的总磁通量为Φt＝Φ＋Φ′⑪
式中，Φ仍如①式所示。由①⑨⑩⑪式得，在时刻
t(t>t0)穿过回路的总磁通量为
Φt＝B0lv0(t－t0)＋kSt⑫
在t到t＋Δt的时间间隔内，总磁通量的改变ΔΦt为
ΔΦt＝(B0lv0＋kS)Δt⑬
由法拉第电磁感应定律得，回路感应电动势的大小为
Et＝⑭
由欧姆定律有I＝⑮
联立⑦⑧⑬⑭⑮式得F恒＝(B0lv0＋kS)。
