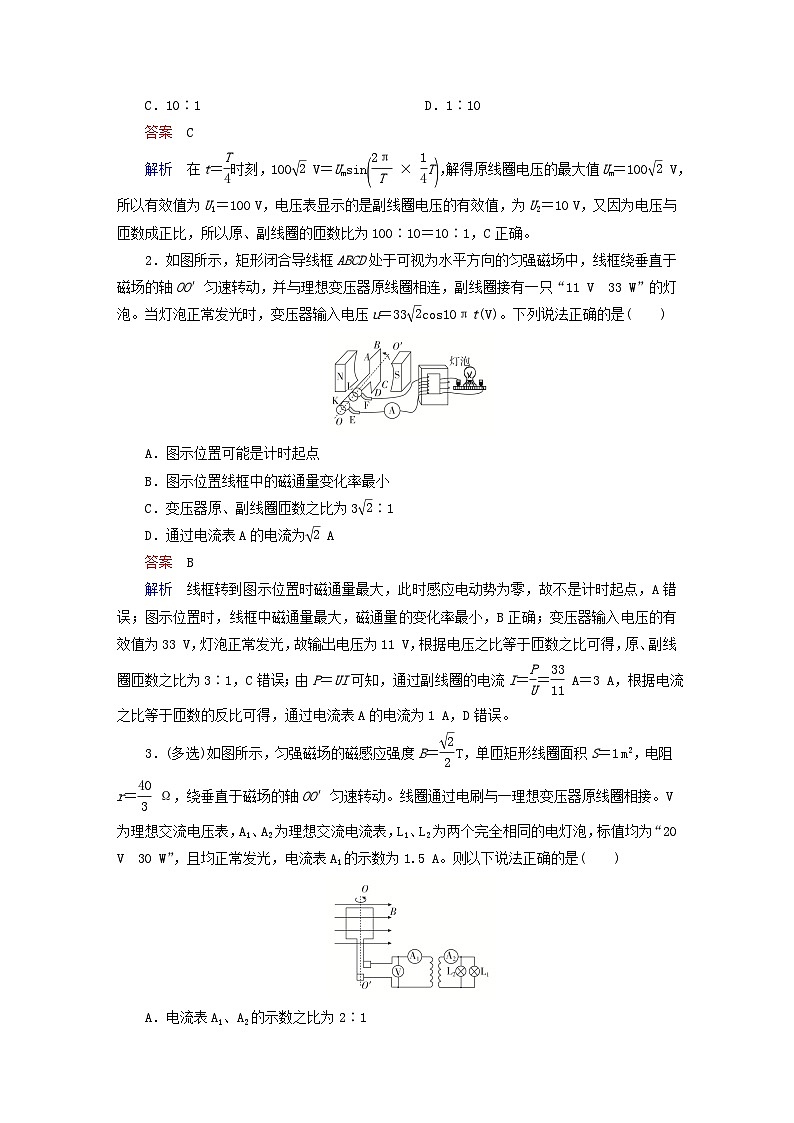

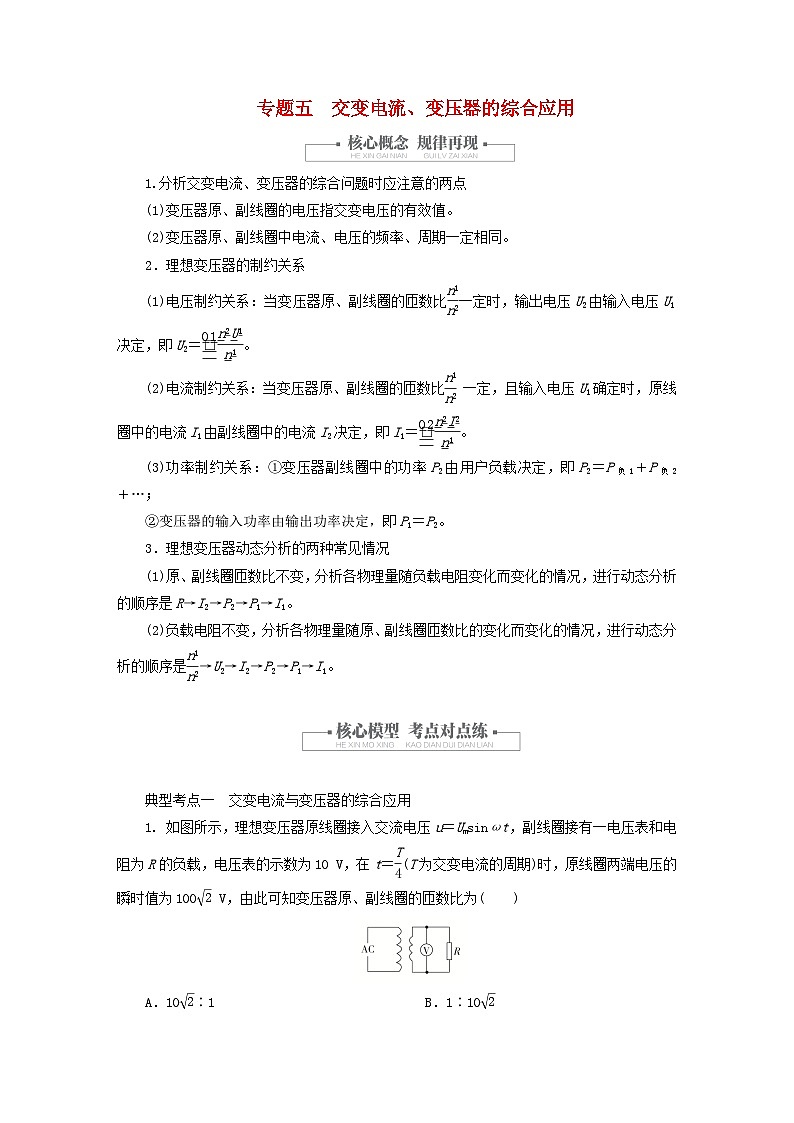

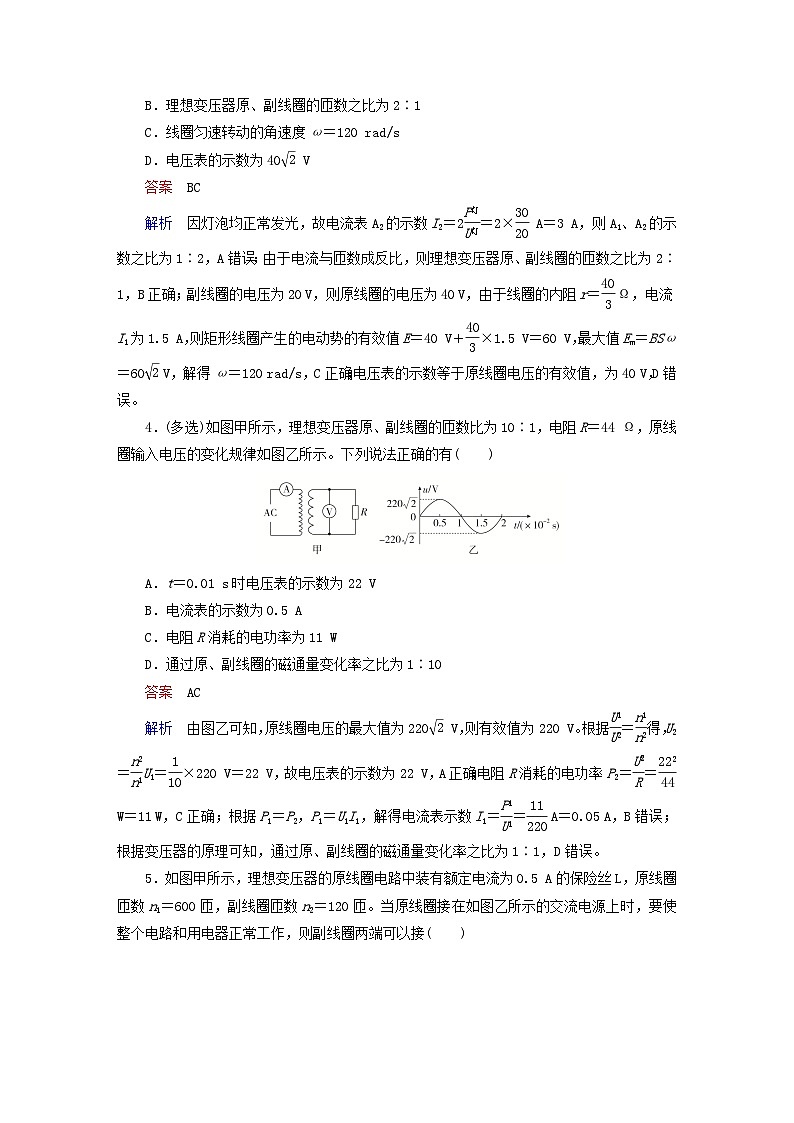

专题五　交变电流、变压器的综合应用1.分析交变电流、变压器的综合问题时应注意的两点(1)变压器原、副线圈的电压指交变电压的有效值。(2)变压器原、副线圈中电流、电压的频率、周期一定相同。2．理想变压器的制约关系(1)电压制约关系：当变压器原、副线圈的匝数比一定时，输出电压U2由输入电压U1决定，即U2＝。(2)电流制约关系：当变压器原、副线圈的匝数比 一定，且输入电压U1确定时，原线圈中的电流I1由副线圈中的电流I2决定，即I1＝。(3)功率制约关系：①变压器副线圈中的功率P2由用户负载决定，即P2＝P负1＋P负2＋…；②变压器的输入功率由输出功率决定，即P1＝P2。3．理想变压器动态分析的两种常见情况(1)原、副线圈匝数比不变，分析各物理量随负载电阻变化而变化的情况，进行动态分析的顺序是R→I2→P2→P1→I1。(2)负载电阻不变，分析各物理量随原、副线圈匝数比的变化而变化的情况，进行动态分析的顺序是→U2→I2→P2→P1→I1。 　 　　　　　　　　　　　　　　　　　　典型考点一　交变电流与变压器的综合应用1. 如图所示，理想变压器原线圈接入交流电压u＝Umsinωt，副线圈接有一电压表和电阻为R的负载，电压表的示数为10 V，在t＝(T为交变电流的周期)时，原线圈两端电压的瞬时值为100 V，由此可知变压器原、副线圈的匝数比为(　　)A．10∶1   B．1∶10C．10∶1   D．1∶10答案　C解析　在t＝时刻，100 V＝Umsin，解得原线圈电压的最大值Um＝100 V，所以有效值为U1＝100 V，电压表显示的是副线圈电压的有效值，为U2＝10 V，又因为电压与匝数成正比，所以原、副线圈的匝数比为100∶10＝10∶1，C正确。2．如图所示，矩形闭合导线框ABCD处于可视为水平方向的匀强磁场中，线框绕垂直于磁场的轴OO′匀速转动，并与理想变压器原线圈相连，副线圈接有一只“11 V　33 W”的灯泡。当灯泡正常发光时，变压器输入电压u＝33cos10πt(V)。下列说法正确的是(　　)A．图示位置可能是计时起点 B．图示位置线框中的磁通量变化率最小 C．变压器原、副线圈匝数之比为3∶1 D．通过电流表A的电流为 A答案　B解析　线框转到图示位置时磁通量最大，此时感应电动势为零，故不是计时起点，A错误；图示位置时，线框中磁通量最大，磁通量的变化率最小，B正确；变压器输入电压的有效值为33 V，灯泡正常发光，故输出电压为11 V，根据电压之比等于匝数之比可得，原、副线圈匝数之比为3∶1，C错误；由P＝UI可知，通过副线圈的电流I＝＝ A＝3 A，根据电流之比等于匝数的反比可得，通过电流表A的电流为1 A，D错误。3．(多选)如图所示，匀强磁场的磁感应强度B＝ T，单匝矩形线圈面积S＝1 m2，电阻r＝ Ω，绕垂直于磁场的轴OO′匀速转动。线圈通过电刷与一理想变压器原线圈相接。V为理想交流电压表，A1、A2为理想交流电流表，L1、L2为两个完全相同的电灯泡，标值均为“20 V　30 W”，且均正常发光，电流表A1的示数为1.5 A。则以下说法正确的是(　　)A．电流表A1、A2的示数之比为2∶1 B．理想变压器原、副线圈的匝数之比为2∶1 C．线圈匀速转动的角速度ω＝120 rad/sD．电压表的示数为40 V答案　BC解析　因灯泡均正常发光，故电流表A2的示数I2＝2＝2× A＝3 A，则A1、A2的示数之比为1∶2，A错误；由于电流与匝数成反比，则理想变压器原、副线圈的匝数之比为2∶1，B正确；副线圈的电压为20 V，则原线圈的电压为40 V，由于线圈的内阻r＝ Ω，电流I1为1.5 A，则矩形线圈产生的电动势的有效值E＝40 V＋×1.5 V＝60 V，最大值Em＝BSω＝60 V，解得ω＝120 rad/s，C正确；电压表的示数等于原线圈电压的有效值，为40 V，D错误。4．(多选)如图甲所示，理想变压器原、副线圈的匝数比为10∶1，电阻R＝44 Ω，原线圈输入电压的变化规律如图乙所示。下列说法正确的有(　　)A．t＝0.01 s时电压表的示数为22 VB．电流表的示数为0.5 AC．电阻R消耗的电功率为11 WD．通过原、副线圈的磁通量变化率之比为1∶10答案　AC解析　由图乙可知，原线圈电压的最大值为220 V，则有效值为220 V。根据＝得，U2＝U1＝×220 V＝22 V，故电压表的示数为22 V，A正确；电阻R消耗的电功率P2＝＝ W＝11 W，C正确；根据P1＝P2，P1＝U1I1，解得电流表示数I1＝＝ A＝0.05 A，B错误；根据变压器的原理可知，通过原、副线圈的磁通量变化率之比为1∶1，D错误。5．如图甲所示，理想变压器的原线圈电路中装有额定电流为0.5 A的保险丝L，原线圈匝数n1＝600匝，副线圈匝数n2＝120匝。当原线圈接在如图乙所示的交流电源上时，要使整个电路和用电器正常工作，则副线圈两端可以接(　　)A．阻值为12 Ω的电阻B．并联两盏“36 V　40 W”的灯泡C．工作频率为10 Hz的用电设备D．耐压值为36 V的电容器答案　B解析　由原线圈电流有效值最大为0.5 A知，副线圈允许的电流有效值最大为I2＝I1＝2.5 A，由图乙知输入电压的有效值为180 V，所以副线圈两端电压的有效值为U2＝U1＝36 V，接阻值为12 Ω的电阻时，通过副线圈的电流为I＝＝ A＝3 A>2.5 A，A错误；副线圈两端并联两盏“36 V　40 W”的灯泡时，灯泡恰好正常发光，通过副线圈的电流为I＝×2＝×2 A≈2.2 A＜2.5 A，B正确；由图乙知该交流电的周期为0.02 s，频率为50 Hz，若副线圈两端接工作频率为10 Hz的用电设备，用电设备不能正常工作，C错误；副线圈两端电压峰值为36 V，若接电容器，其耐压值至少为36 V，D错误。典型考点二　理想变压器的动态分析6. (多选)如图所示，理想变压器的输入端接正弦交变电流，副线圈上通过输电线接有两个相同的灯泡L1和L2；输电线的等效电阻为R，开始时，开关S闭合。当S断开时，以下说法中正确的是(　　)A．副线圈两端的电压减小B．R上的电压减小C．原线圈中的电流增大D．通过灯泡L1的电流增大答案　BD解析　理想变压器的输出电压是由输入电压和匝数比决定的，由于输入电压和匝数比不变，所以副线圈两端的电压U2不变，A错误；当S断开时，副线圈电路中的电阻增大，副线圈中的电流减小，所以通过电阻R的电流变小，R上的电压UR减小，B正确；U2不变，UR减小，灯泡L1两端的电压增大，根据欧姆定律可知，通过灯泡L1的电流增大，D正确；当S断开时，副线圈中的电流减小，原线圈中的电流I1＝I2也减小，C错误。7．某理想自耦变压器接入电路中的示意图如图甲所示，图乙是其输入电压u的变化规律。已知滑动触头P0在图示位置时，原、副线圈的匝数比为n1∶n2＝10∶1，电阻R＝22 Ω。下列说法正确的是(　　)A．通过R的交变电流的频率为100 HzB．电流表A2的示数为2 AC．此时变压器的输入功率为22 WD．将P0沿逆时针方向转动一些，电流表A1的示数变小答案　C解析　由图乙可知，该交变电流的周期为T＝0.02 s，其频率为f＝＝ Hz＝50 Hz，输入电压的最大值为U1 m＝220 V，所以有效值为U1＝220 V，则副线圈两端的电压为U2＝U1×＝220× V＝22 V，所以通过电阻的电流(即电流表A2的示数)为I2＝＝ A＝1 A，故A、B错误；变压器的输出功率为P2＝U2I2＝22×1 W＝22 W，理想变压器的输入功率等于输出功率，故C正确；将P0沿逆时针方向转动一些，变压器的副线圈匝数变大，输出电压U2变大，输出功率P2变大，所以输入功率P1也变大，由I1＝知电流表A1的示数也将变大，故D错误。8. 如图所示，理想变压器原线圈接在有效值不变的正弦交流电源上，图中各电表均为理想电表。当滑动变阻器R的滑片向下滑动时，下列说法正确的是(　　)A．灯泡L变亮   B．电流表的示数增大 C．电压表的示数不变   D．变压器的输入功率不变答案　A解析　当滑动变阻器R的滑片向下滑动时，滑动变阻器接入电路的电阻增大，电路的总电阻增大，所以副线圈中的电流会变小，R0两端的电压变小，所以灯泡L两端的电压变大，电压表的示数变大，所以灯泡L变亮，A正确，C错误；由于副线圈中电流变小，灯泡L中的电流变大，所以电流表的示数变小，B错误；输出功率P2＝U2I2，副线圈电压不变，电流变小，输出功率变小，由于输入功率等于输出功率，所以变压器的输入功率变小，D错误。9．(多选)国家电网公司推进智能电网推广项目建设，拟新建智能变电站1400座。变电站起变换电压作用的设备是变压器，如图所示，理想变压器原线圈输入电压u＝200sin100πt(V)，电压表、电流表都为理想电表。则下列判断正确的是(　　)A．输入电压有效值为200 V，电流频率为50 HzB．S扳到a处，当变阻器的滑片向下滑动时，两电压表的示数都增大C．S扳到a处，当变阻器的滑片向下滑动时，两电流表的示数都减小D．若变阻器的滑片不动，S由a扳到b处，电压表和电流表的示数都减小答案　AD解析　由输入电压的瞬时值表达式知，输入电压的最大值U1m＝200 V，则有效值U1＝ V＝200 V，角速度ω＝100π rad/s，电流频率f＝＝ Hz＝50 Hz，故A正确。S扳到a处，当变阻器的滑片向下滑动时，输入电压不变，则输出电压也不变，即、的示数都不变；滑片向下滑动，变阻器连入电路中的电阻减小，则电流增大，即示数增大，则示数也增大，B、C错误。若变阻器的滑片不动，S由a扳到b处，副线圈匝数减小，输入电压不变，输出电压减小，电压表示数减小，输出功率P2＝减小，根据输入功率等于输出功率，P1＝U1I1减小，U1不变，则I1减小，即电流表的示数减小，故D正确。10．(多选)如图为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流强度，则(　　)A．保持U1及P的位置不变，K由a合到b时，I1将增大B．保持U1及P的位置不变，K由b合到a时，R消耗的功率将增大C．保持U1不变，K合在a处，使P上滑，I1将增大D．保持P的位置不变，K合在a处，增大U1，则I1将增大答案　AD解析　保持U1及P的位置不变，K由a合到b时，原线圈匝数n1减小，根据＝，可知副线圈的电压U2增大；根据I2＝，P的位置不变，R不变，则I2增大；根据＝，I1将增大，A正确。保持U1不变，K由b合到a时，原线圈匝数增大，根据＝，副线圈的电压U2减小；根据PR＝，P的位置不变，R不变，可知R消耗的功率减小，B错误。保持U1不变，K合在a处，P上滑，R增大，根据I2＝，U2不变，可知I2减小；根据＝，I1将减小，C错误。K合在a处，增大U1，根据＝，副线圈的电压U2增大；根据I2＝，保持P的位置不变，R不变，则I2增大；再根据＝，可知I1增大，D正确。　 　　　　　　　　　　　　　　　　　　1. 某同学设计了如图所示的变压器，在直铁棒的上端和下端分别绕有匝数n1＝800和n2＝200的两个线圈，上端线圈两端连接交流电源u＝68sin314t(V)，下端线圈两端连接交流电压表。由于受材料的限制，该变压器存在严重的漏磁现象，则交流电压表的读数可能是(　　)A．4 V  B．12 V  C．17 V  D．192 V答案　A解析　根据u＝68sin314t (V)可知该交流电源输出电压的最大值为U1m＝68 V，则其有效值U1＝ V≈48 V。由图可知匝数为n1的线圈是原线圈，匝数为n2的线圈是副线圈，如果该变压器是理想变压器，那么输入电压和输出电压的关系为＝，可得U2＝U1＝×48 V＝12 V。由于变压器存在严重的漏磁现象，故通过原线圈的磁通量大于通过副线圈的磁通量，实际副线圈的输出电压(等于交流电压表的读数)小于12 V，故A正确，B、C、D错误。2. 如图所示，某理想变压器的原、副线圈的匝数均可调节，原线圈两端电压为一最大值不变的正弦交流电，在其他条件不变的情况下，为了使变压器输入功率增大，可使(　　)A．原线圈匝数n1增加B．副线圈匝数n2减少C．负载电阻R的阻值增大D．负载电阻R的阻值减小答案　D解析　由＝，P出＝，可得P出＝，又因为P入＝P出，所以P入＝，分析可知D正确，A、B、C错误。3. 如图所示的电路中，理想变压器原、副线圈的匝数比n1∶n2＝22∶1，原线圈接u1＝220sin100πt(V)的交流电，电阻R＝10 Ω，电流表、电压表均为理想电表，则(　　)A．电压表的读数为10 VB．电流表的读数为22 AC．电阻R消耗的功率为10 WD．变压器的输入功率为10 W答案　D解析　输入电压的有效值为U1＝＝ V＝220 V，根据＝得，副线圈两端电压即电压表的读数为U2＝U1＝×220 V＝10 V，A错误；电流表的示数为I2＝＝ A＝1 A，B错误；电阻R消耗的功率为P2＝U2I2＝10×1 W＝10 W，C错误；理想变压器的输入功率等于副线圈所接负载消耗的功率，即P1＝P2＝10 W，D正确。4．如图所示，理想变压器原、副线圈匝数比为1∶2，正弦交流电源电压为U＝12 V，电阻R1＝1 Ω，R2＝2 Ω，滑动变阻器R3的最大阻值为20 Ω，滑片P处于中间位置，则(　　)A．R1与R2消耗的电功率相等B．通过R1的电流为3 AC．若向上移动P，电压表读数将增大D．若向上移动P，电源输出功率将不变答案　B解析　原、副线圈匝数之比为1∶2，可知原、副线圈中的电流之比＝＝，根据P＝I2R可知R1与R2消耗的电功率之比＝＝，故A错误；原线圈两端电压U1＝U－I1R1，副线圈两端电压U2＝I2，原、副线圈两端电压之比等于匝数之比，则＝＝，代入数据解得I1＝3 A，故B正确；若向上移动P，则R3接入电路的电阻减小，副线圈电流增大，原线圈电流也增大，根据P＝IU可知电源输出功率将增大，电阻R1两端的电压增大，变压器输入电压减小，副线圈电压减小，电压表读数将减小，故C、D错误。5. 如图所示，边长为L、匝数为N、电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕轴OO′转动，轴OO′垂直于磁感线。线圈与一含有理想变压器的外电路相连，变压器原、副线圈的匝数分别为n1和n2，保持线圈以恒定的角速度ω转动，下列判断正确的是(　　)A．当可变电阻R的滑片P向上滑动时，电压表V2的示数变大B．在图示位置时线圈中的磁通量为零，感应电动势最大C．电压表V1的示数等于NBωL2D．变压器的输入功率与输出功率之比为1∶2答案　B解析　电压表V2测量的是副线圈的电压，副线圈电压由原线圈电压决定，与负载电阻无关，A错误；当线圈转到如图所示位置时，穿过线圈的磁通量为零，磁通量变化率最大，线圈中产生的感应电动势最大，B正确；电压表V1的示数等于原线圈两端电压的有效值，为U＝＝，C错误；理想变压器的输入功率等于输出功率，D错误。6. (多选)某兴趣小组用实验室的手摇发电机和理想变压器给一个灯泡供电，电路图如图所示。当线圈以较大的转速n由图示位置开始匀速转动时，电压表示数为U1，额定电压为U2的灯泡正常发光，灯泡正常发光时电功率为P，手摇发电机的线圈电阻为r，则有(　　)A．电流表的示数是B．变压器原、副线圈的匝数比为U1∶U2C．变压器输入电压的瞬时值u＝U2sin2πntD．手摇发电机的线圈中产生的电动势的最大值为Em＝U1答案　AB解析　理想变压器的输入功率和输出功率相等，灯泡正常发光时的电功率为 P，所以变压器的输入功率为P，电流表的示数为，A正确；变压器原、副线圈的电压与匝数成正比，所以变压器原、副线圈的匝数比为U1∶U2，B正确；线圈开始时位于中性面位置，以较大的转速n匀速转动时，ω＝2πn，变压器输入电压的瞬时值u＝·U1sin2πnt，C错误；手摇发电机的线圈中产生的电动势最大值为Em＝，D错误。7．如图所示，面积为0.02 m2、内阻不计的100匝矩形线圈ABCD，绕垂直于磁场的轴OO′匀速转动，转动的角速度为100 rad/s，匀强磁场的磁感应强度为 T。矩形线圈通过滑环与理想变压器相连，触头P可移动，副线圈所接电阻R＝100 Ω，电表均为理想交流电表，当线圈平面与磁场方向平行时开始计时，下列说法正确的是(　　)A．矩形线圈中感应电动势的表达式为e＝50cos100t(V)B．P上移时，电流表示数减小C．t＝0时刻，电压表示数为100 VD．当原、副线圈匝数比为1∶2时，电阻R消耗的功率为400 W答案　D解析　矩形闭合线圈ABCD在磁场中转动，产生的感应电动势的最大值为Em＝NBSω＝100××0.02×100 V＝100 V，因为当线圈平面与磁场方向平行时开始计时，所以矩形线圈中感应电动势的表达式为e＝100cos100t(V)，A错误；P上移时，原线圈的匝数减小，导致副线圈电压增大，副线圈电流也增大，则原线圈的电流会增大，电流表示数增大，B错误；由于原线圈两端电压时刻等于矩形线圈的电动势，所以原线圈电压的有效值为U1＝＝100 V，电压表示数显示的是有效值，所以当t＝0时刻，电压表示数为100 V，C错误；当原、副线圈匝数比为1∶2时，副线圈两端电压的有效值U2＝200 V，电阻R消耗的功率为P＝＝ W＝400 W，D正确。8．(多选)图甲左侧的调压装置可视为理想变压器，负载电路中R＝55 Ω，A、V为理想电流表和电压表，若原线圈接入如图乙所示的正弦交变电压，电压表的示数为110 V，下列表述正确的是(　　)A．电流表的示数为2 AB．原、副线圈匝数比为1∶2C．电压表的示数为电压的有效值D．原线圈中交变电压的频率为100 Hz答案　AC解析　由图乙可知，交流电的周期T＝0.02 s，频率f＝＝50 Hz，D错误；电压表测副线圈电压的有效值，U2＝110 V，电流表示数I2＝＝2 A，A、C正确；输入电压的最大值U1m＝220 V，有效值U1＝＝220 V，故原、副线圈匝数比＝＝，B错误。9．(多选)如图甲所示是家用台灯亮度调节原理图，理想自耦变压器的a、b间接入如图乙所示正弦交流电压，交流电流表A为理想电表，灯泡的额定电压为15 V，额定功率为30 W(设灯泡的电阻值保持不变)，当P在c处时灯泡正常发光。下列描述正确的有(　　)A．灯泡正常发光时变压器线圈的总匝数与c点下方的匝数之比为44∶3B．当灯泡正常发光时电流表的读数为2 AC．将调压端的滑动触头P向下移动时，变压器的输入功率减小D．将调压端的滑动触头P向下移动时，变压器的输入电压变小答案　AC解析　由图乙知输入电压的最大值为311 V，则有效值为220 V，灯泡正常发光，则副线圈电压为15 V，所以灯泡正常发光时变压器原、副线圈的匝数比＝＝，A正确；当灯泡正常发光时，副线圈电流I2＝＝ A＝2 A，根据变压器原、副线圈电流与匝数的关系知原线圈电流I1＝I2＝ A，B错误；将滑动触头P向下移动时，n2减小，副线圈电压U2减小，所以灯泡消耗的功率减小，即输出功率减小，理想变压器的输入功率等于输出功率，则变压器的输入功率减小，C正确；变压器的输入电压只由发电机的输出电压决定，与副线圈匝数无关，D错误。10．理想变压器原线圈接如图甲所示的正弦交变电压，变压器原线圈匝数n1＝270匝，P是副线圈上的滑动触头，当P处于图乙所示位置时，副线圈连入电路的匝数n2＝135匝，电容器C恰好不被击穿，灯泡L恰能正常发光，R为滑动变阻器。以下判断正确的是(　　)A．若向下移动P，电容器所带的电荷量增加 B．若保持P不动，向下移动R的滑片，灯泡变暗 C．若保持R的滑片不动，向下移动P，灯泡变亮 D．电容器的击穿电压为11 V答案　D解析　若向下移动P，副线圈匝数减小，副线圈电压减小，则电容器C两端的电压减小，由Q＝CU可知，电容器所带的电荷量减小，A错误；若保持P不动，向下移动R的滑片，R接入电路的电阻减小，流过灯泡的电流增大，灯泡变亮，B错误；若保持R的滑片不动，向下移动P，副线圈电压减小，副线圈电流减小，灯泡变暗，C错误；由题图甲知原线圈输入电压的有效值U1＝＝22 V，当P处于题图乙所示位置时，副线圈电压的有效值为U2＝U1＝11 V，电容器C恰好不被击穿，电容器的击穿电压等于副线圈两端交变电压的最大值，为U2m＝U2＝11 V，D正确。
