人教版中考物理复习第十二章简单机械第一课时杠杆和滑轮课件

这是一份人教版中考物理复习第十二章简单机械第一课时杠杆和滑轮课件，共16页。PPT课件主要包含了F1l1＝F2l2等内容，欢迎下载使用。

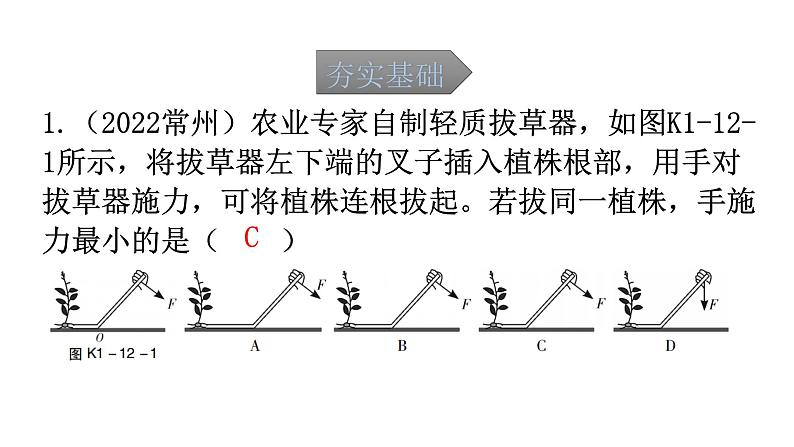

1.（2022常州）农业专家自制轻质拔草器，如图K1-12-1所示，将拔草器左下端的叉子插入植株根部，用手对拔草器施力，可将植株连根拔起。若拔同一植株，手施力最小的是（ ）

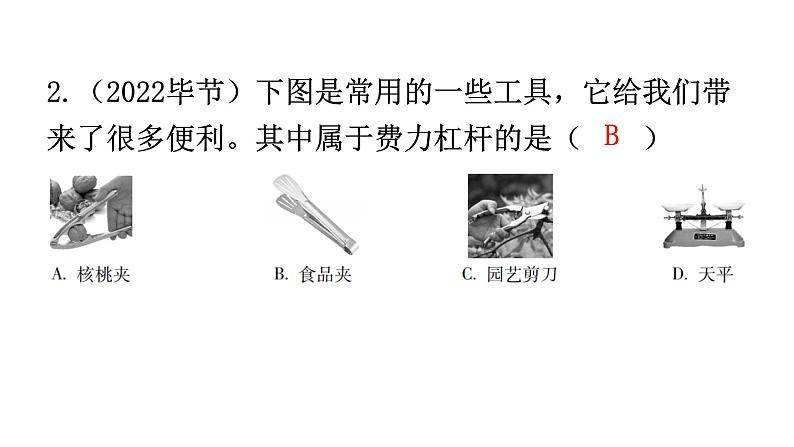

2.（2022毕节）下图是常用的一些工具，它给我们带来了很多便利。其中属于费力杠杆的是（ ）

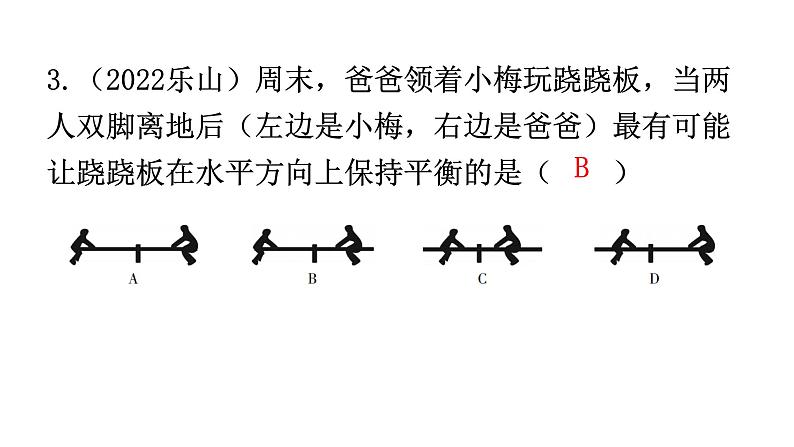

3.（2022乐山）周末，爸爸领着小梅玩跷跷板，当两人双脚离地后（左边是小梅，右边是爸爸）最有可能让跷跷板在水平方向上保持平衡的是（ ）

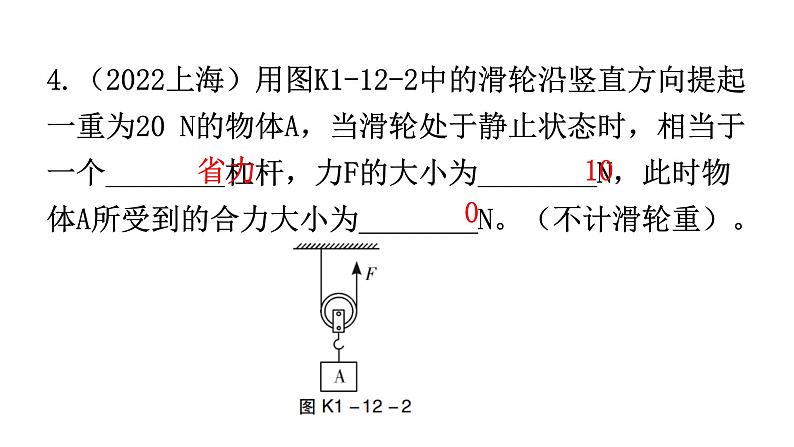

4.（2022上海）用图K1-12-2中的滑轮沿竖直方向提起一重为20 N的物体A，当滑轮处于静止状态时，相当于一个________杠杆，力F的大小为________N，此时物体A所受到的合力大小为________N。（不计滑轮重）。

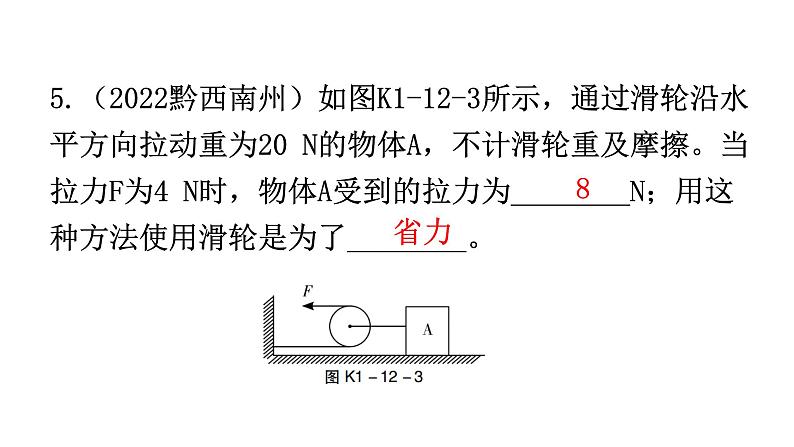

5.（2022黔西南州）如图K1-12-3所示，通过滑轮沿水平方向拉动重为20 N的物体A，不计滑轮重及摩擦。当拉力F为4 N时，物体A受到的拉力为________N；用这种方法使用滑轮是为了________。

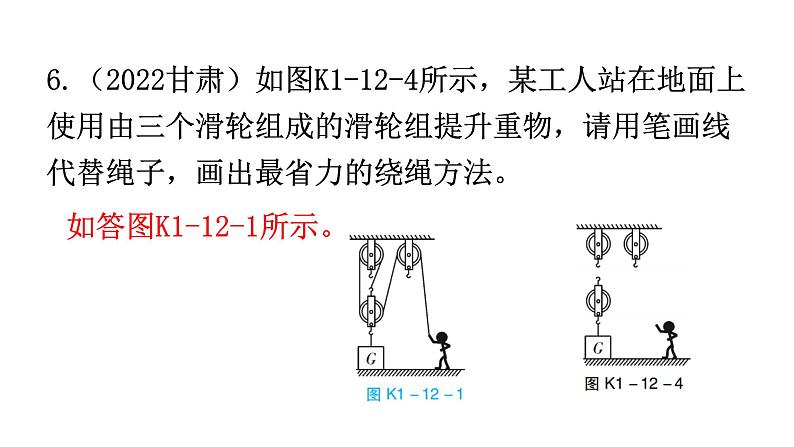

6.（2022甘肃）如图K1-12-4所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请用笔画线代替绳子，画出最省力的绕绳方法。

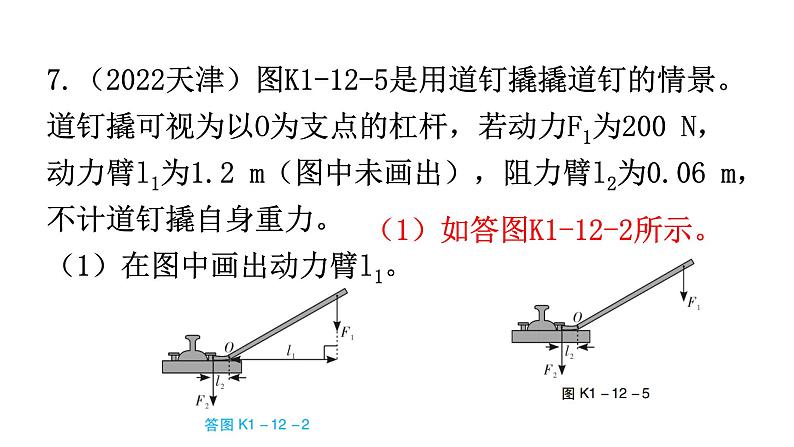

7.（2022天津）图K1-12-5是用道钉撬撬道钉的情景。道钉撬可视为以O为支点的杠杆，若动力F1为200 N，动力臂l1为1.2 m（图中未画出），阻力臂l2为0.06 m，不计道钉撬自身重力。（1）在图中画出动力臂l1。
（1）如答图K1-12-2所示。
（2）求道钉对道钉撬的阻力F2的大小。
8.（2022丹东）“探究杠杆的平衡条件”实验。（1）如图K1-12-6甲所示，杠杆处于静止状态。为方便测量________，应向________（填“左”或“右”）调节螺母，使杠杆在水平位置平衡。
（2）实验数据如下表所示，则杠杆的平衡条件为_________________（用F1、l1、F2、l2表示）。
（3）如图K1-12-6乙所示，在________（填“A”“B”或“C”）点竖直________（填“向上”或“向下”）拉时，可使杠杆保持水平位置平衡，此时杠杆属于省力杠杆。（4）如图K1-12-6丙所示，轻质杠杆可绕O点转动，它的中点挂有100 N的重物，在杠杆右端用竖直向上的力F＝________N，可使杠杆在水平位置平衡。
9.（2022扬州）某同学锻炼时，双脚并拢，脚尖O触地，脚后跟踮起，手掌支撑在竖直墙壁上，手臂水平，A为人体重心所在位置。此时墙壁对手掌的支撑力F如图K1-12-7所示，不计墙壁对手掌的摩擦力。（1）以O为支点，请在图中作出动力F的力臂L。
如答图K1-12-3所示。
（2）该同学质量为50 kg，则墙壁对人的支撑力约为________N。（3）若增大脚尖与墙壁的距离，手臂仍然水平支撑在墙壁上，支撑力F如何变化？________，并说明理由_______________________________________________________________________________________________________________________________________。
动力臂会减小，阻力臂会增大，阻力（人所受重力）大小不变，根据杠杆平衡条件可知人受到的支撑力会变大
10.图K1-12-8为可绕O点转动的轻质杠杆，在C点挂一个100 N的物体M，依次在A、B两点沿与圆O相切的方向用力拉,都使杠杆在水平位置平衡。①在图中画出FA的动力臂LA，FA＝________N；②比较两个力的大小：FA________FB,推导分析过程是_________________________________________________________________________________________________________________；
动力FA和FB的力臂都是圆O的半径,即LA＝LB，且阻力和阻力臂不变,由杠杆平衡条件可知FA＝FB
