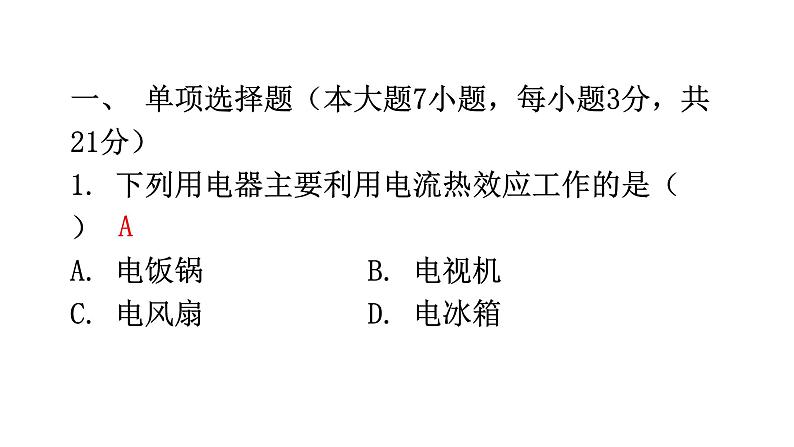

一、 单项选择题（本大题7小题，每小题3分，共21分）1. 下列用电器主要利用电流热效应工作的是（ ）A. 电饭锅B. 电视机C. 电风扇D. 电冰箱

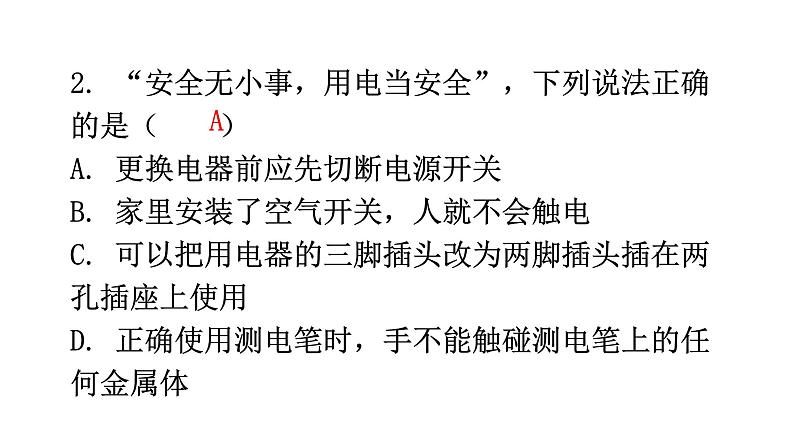

2. “安全无小事，用电当安全”，下列说法正确的是（ ）A. 更换电器前应先切断电源开关B. 家里安装了空气开关，人就不会触电C. 可以把用电器的三脚插头改为两脚插头插在两孔插座上使用D. 正确使用测电笔时，手不能触碰测电笔上的任何金属体

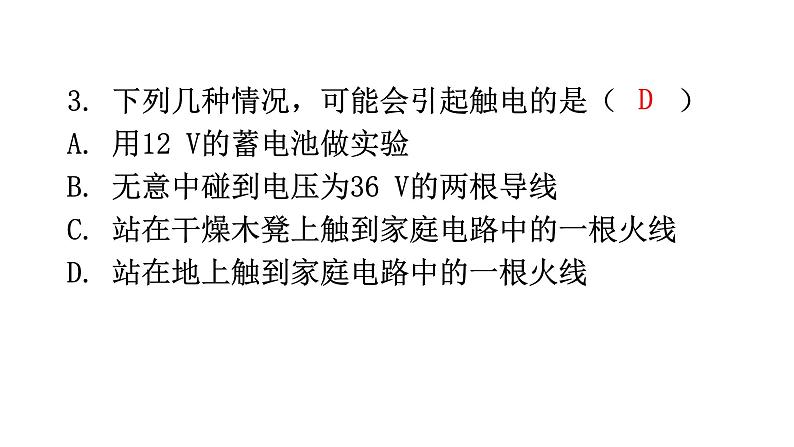

3. 下列几种情况，可能会引起触电的是（ ）A. 用12 V的蓄电池做实验B. 无意中碰到电压为36 V的两根导线C. 站在干燥木凳上触到家庭电路中的一根火线D. 站在地上触到家庭电路中的一根火线

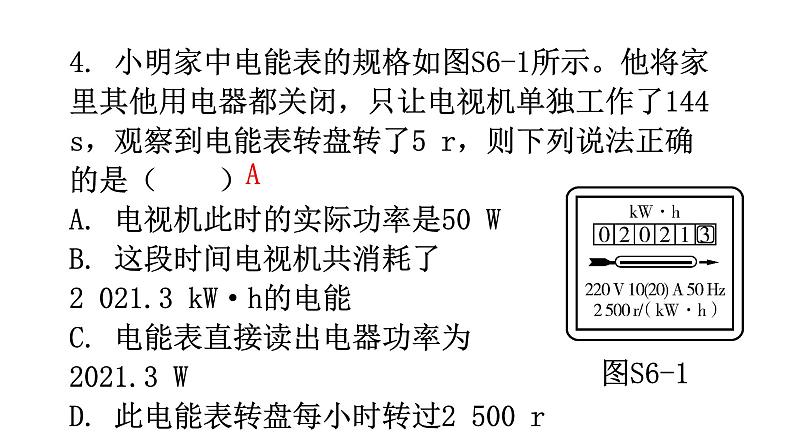

4. 小明家中电能表的规格如图S6-1所示。他将家里其他用电器都关闭，只让电视机单独工作了144 s，观察到电能表转盘转了5 r，则下列说法正确的是（ ）A. 电视机此时的实际功率是50 WB. 这段时间电视机共消耗了2 021.3 kW·h的电能C. 电能表直接读出电器功率为 2021.3 WD. 此电能表转盘每小时转过2 500 r

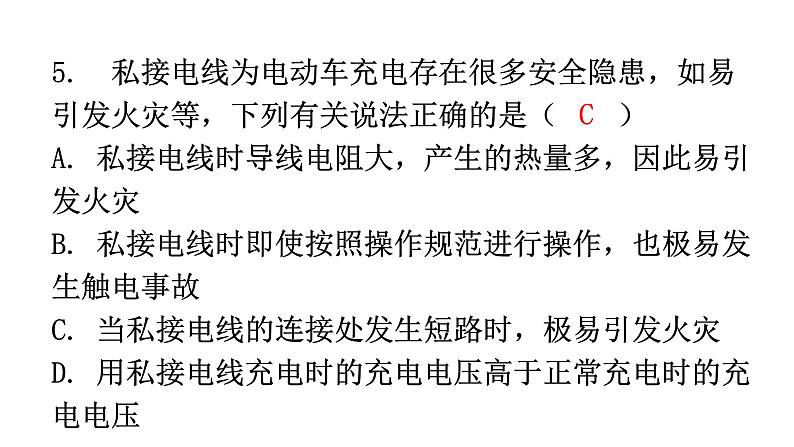

5. 私接电线为电动车充电存在很多安全隐患，如易引发火灾等，下列有关说法正确的是（ ）A. 私接电线时导线电阻大，产生的热量多，因此易引发火灾 B. 私接电线时即使按照操作规范进行操作，也极易发生触电事故 C. 当私接电线的连接处发生短路时，极易引发火灾 D. 用私接电线充电时的充电电压高于正常充电时的充电电压

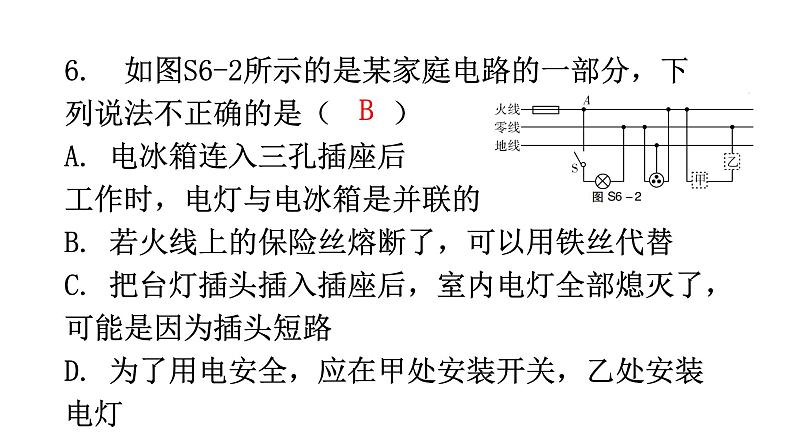

6. 如图S6-2所示的是某家庭电路的一部分，下列说法不正确的是（ ）A. 电冰箱连入三孔插座后工作时，电灯与电冰箱是并联的B. 若火线上的保险丝熔断了，可以用铁丝代替C. 把台灯插头插入插座后，室内电灯全部熄灭了，可能是因为插头短路D. 为了用电安全，应在甲处安装开关，乙处安装电灯

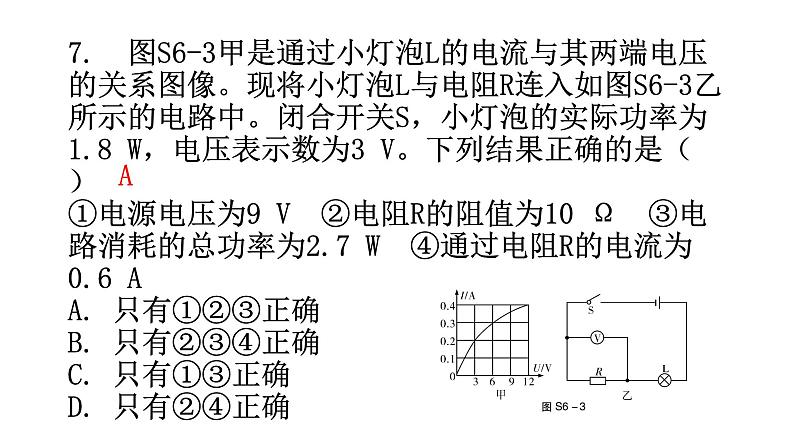

7. 图S6-3甲是通过小灯泡L的电流与其两端电压的关系图像。现将小灯泡L与电阻R连入如图S6-3乙所示的电路中。闭合开关S，小灯泡的实际功率为1.8 W，电压表示数为3 V。下列结果正确的是（ ）①电源电压为9 V ②电阻R的阻值为10 Ω ③电路消耗的总功率为2.7 W ④通过电阻R的电流为0.6 AA. 只有①②③正确B. 只有②③④正确C. 只有①③正确D. 只有②④正确
二、填空题（本大题7小题，每空1分，共21分）8. 电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是______V；对于人体，一般情况下______V以下的电压才是安全的。安全用电原则是不接触低压带电体，不靠近_______________。
10. 如图S6-5是焦耳定律的实验装置，其中R1＝5 Ω，R2＝R3＝10 Ω。只闭合S1可以探究电流产生热量与______的关系，若电路中的电流为0.1 A，通电10 min电阻R1产生的热量为______J。闭合S1和S2，通过R1的电流是R2的2倍，左侧U形管内液柱的高度差比右侧更大，这说明______（填“电流”或“电阻”）对产生热量多少影响更大。
11. 某手机电池容量为4 200 mA·h，电池电压为3.7 V。用一个标有“输出5 V4 A”的快速充电器，将手机电池从零电量充满可储存的电能为_________J，若充电效率为84%，需要______min。快充充电线比普通手机充电线要粗一些，这是因为正常工作时，通过快充充电线的______较大。
12. 如图S6-6所示的电路，R1的阻值为15 Ω，闭合开关S，电流表的示数为0.3 A，电压表的示数为3 V，则电源电压为______V，R2的阻值为______Ω，电路总功率为______W。
13. 如图S6-7所示的电路中，电源电压3 V不变，灯L1标有“3 V 3 W”的字样，灯L2标有“3 V 1.5 W”的字样。若使L1、L2都正常发光，需闭合开关________；只闭合开关S3时，______较亮，此时电路中的总功率为______W。（不考虑灯丝电阻的变化）
14. 如图S6-8，甲、乙为两只相同电表，当闭合S1，S2时，甲、乙两表示数之比为4∶3，则两表均为________表。两电阻大小之比R1∶R2为___________，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1∶P2为________。
三、作图题（共7分）15. （1）（4分）请在如图S6-9的虚线框内设计一个伏安法测小灯泡电功率的电路图，并将实物图连接完整。（小灯泡额定电压为2.5 V，电路阻约10 Ω）
（2）（3分）请将如图S6-10所示元件，连接成符合安全用电要求的家庭电路。
实验一：探究电流产生的热量与电阻大小的关系：（1）请按照图甲中的电路图将图乙实物图连接完整。
（2）实验电路按照图甲中的电路图连接是为了控制通电时间相同和控制____________；电阻丝放出热量的多少，通过_____________________来进行判断。（3）为了便于比较两根电阻丝通过电流后产生热量的多少，a、b两瓶中要装入______相等、初温相同的同种液体。为了在较短时间内达到明显的实验效果，实验时选用煤油而不选水，是因为煤油的比热容______（填“大于”“等于”或“小于”）水的比热容。
实验二：探究电流产生的热量与电流大小的关系：（4）闭合开关，移动滑动变阻器的滑片，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现：用电阻丝R1加热的煤油，在实验一中温度升高Δt1，在实验二中温度升高Δt1′，则Δt1′______（填“大于”“等于”或“小于”）2Δt1，该实验说明电流产生的热量与电流大小______（填“成”或“不成”）正比例关系。实验中，用电阻丝R2加热煤油重复以上实验步骤，也可以得出相同的结论。
（5）如果在两烧瓶中分别装入质量相等的不同液体，并接入两根阻值______（填“相同”或“不同”）的电阻丝，就可用这个装置来探究两种不同液体的吸热性质。假设a烧瓶中液体的质量为m，瓶中电阻丝的阻值为R，测出通过它的电流为I，通电一段时间t后，温度计的示数变化量为Δt，若不计热量损失，则a液体的比热容为____________（用所给出的物理量写出比热容的表达式）。
17. （10分）小君在做“测量定值电阻Rx的阻值”的实验时(如图S6-12)，老师为他提供的器材有：电源、未知阻值的定值电阻Rx、符合实验要求的滑动变阻器、电压表、电流表、开关和导线，图乙是没有连接完整的实物电路图。
（1）请根据图甲的电路图用笔画线代替导线将实物电路图（图乙）连接完整。（要求：向右移动滑动变阻器的滑片P时电流表示数变小；导线不交叉）
（2）在连接电路时，开关必须______；实验前，为了保护电路，滑动变阻器的滑片P应置于______（填“A”或“B”）端。（3）闭合开关后，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是______（填字母）。A. 滑动变阻器断路B. 定值电阻断路C. 定值电阻短路
（4）排除故障后，当电压表示数为2.4 V 时，电流表示数如图丙所示，则定值电阻的阻值为______Ω，定值电阻的电功率为______W。
（5）完成上述实验后，小君同学又想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经损坏，于是他又找来了两个开关和一个阻值为R0的定值电阻，设计了如图丁所示的电路。已知电源电压恒为U（U＞U额），请你完成下面的实验步骤：①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表示数为______；②闭合开关________，断开开关______，保持滑动变阻器的滑片不动，读出电压表示数为U1；③小灯泡额定功率的表达式为P额＝______。
五、计算题（本大题2小题，共17分）18. （9分）如图S6-13甲所示为某电烤箱的内部简化电路，S1为自动控制开关，R1和R2均为电热丝，图S6-13乙是电烤箱正常工作时电流随时间变化的图像。求：
（1）低温挡工作时的功率。（2）电热丝R2的阻值。（3）15 min内R1消耗的电能。
（3）15 min内R1消耗的电能W1＝UI1t＝220 V×6 A×15×60 s＝1.188×106 J＝0.33 kW·h。答：（略）
19. （8分）一只标有“6 V 3 W”字样的小灯泡L与一个阻值为8 Ω的定值电阻R串联，接在电源电压恒定不变的电路中，接通电路后，小灯泡L恰好正常发光。求：（1）电路中的电流I。（2）电源电压U。（3）通电20 s，整个电路消耗的电能W。
（3）通电20 s，整个电路消耗的电能W＝UIt＝10 V×0.5 A×20 s＝100 J。答：（略）
六、综合能力题（本大题3小题，共16分）20. （4分）小明同学对一个额定电压已经模糊、额定功率为1 W的小灯泡进行了研究，利用可调电源按图S6-14甲连接后，闭合开关S，测得通过小灯泡的电流与电压关系如图S6-14乙所示。
（1）根据图乙判断，实验过程中小灯泡的电阻是______（填“恒定不变”或“变化”）的，你的判断依据是________________________________________________________________________。（2）通过图乙可知，小灯泡的额定电压是______V。（3）当小灯泡两端的电压为1 V时，1 min内小灯泡消耗的电能是______。
21. （6分） 如图S6-15是用微型电动机提升9 N的物体。当电源电压为2 V时，闭合开关，电动机不转动，电流表示数为0.5 A；当电源电压为15 V时，闭合开关，电动机正常工作，电流表示数为0.4 A，电动机同时以0.5 m/s的速度匀速提升物体。（忽略温度对电阻的影响）
（1）当电压为2 V时，电动机将电能转化为______能，当电压为15 V时，电动机将电能转化为________________。（2）电动机线圈的电阻为______Ω。（3）电动机正常工作时的输出功率是______W，消耗的电功率是______W，发热功率是_________W。
22. (6分）阅读下列短文，回答问题。智能机器人 智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉。此外，它还有效应器，通过电动机使手、脚、鼻子、触角等动起来。
智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求。机器人往往使用熔点为200 ℃的玻璃钢作外壳，有着其他材质不可替代的优点。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。表格中是某款智能手机器人的信息。 随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。
（1）锂电池充电时的能量转化形式为：电能转化为______能。（2）关于智能机器人，下列说法中是正确的是______（填字母）。A. 智能机器人的效应器通过电动机使手、脚等动起来时，是将机械能转化为电能B. 温度为200 ℃的玻璃钢一定是液态C. 智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动D. 智能机器人能与人语音对话，说明了电磁波能传递能量
（3）某智能机器人站着发射超声波，经过0.02 s后收到障碍物的回波，则该智能机器人与障碍物间的距离约为______m。该智能机器人靠底座轮子驱动，其驱动电动机的具体参数如表格所示，若该智能机器人的驱动电动机线圈电阻为0.2 Ω，则电动机正常工作下的发热功率为______W。（设超声波在空气中的传播速度为340 m/s）
