人教版中考物理复习微专题8电路设计与应用课件

这是一份人教版中考物理复习微专题8电路设计与应用课件，共9页。

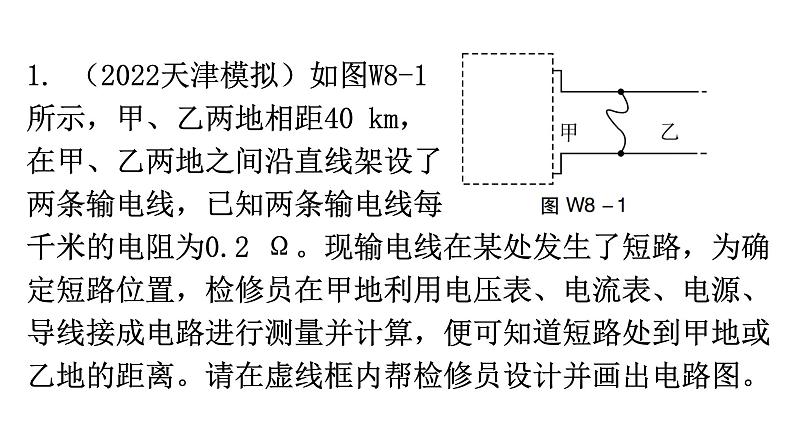

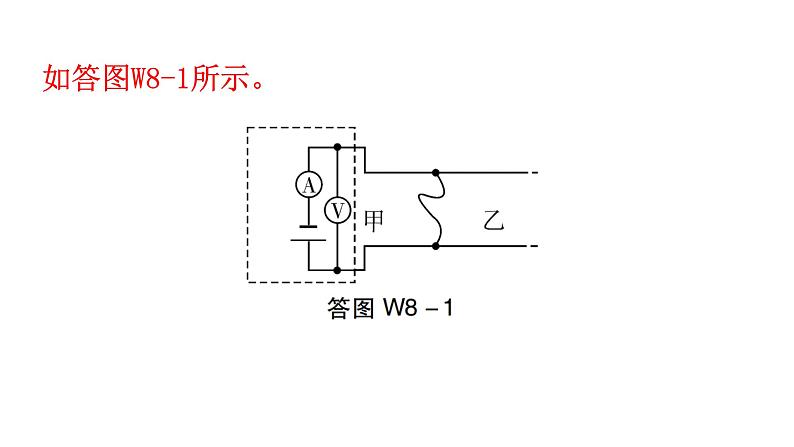

1. （2022天津模拟）如图W8-1所示，甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知两条输电线每千米的电阻为0.2 Ω。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、电源、导线接成电路进行测量并计算，便可知道短路处到甲地或乙地的距离。请在虚线框内帮检修员设计并画出电路图。
2.某款智能手机可以通过指纹开关S1解锁，也可以通过密码开关S2来解锁，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，请把图W8-2中的各元件符号连接成符合要求的模拟电路图。
3.（2022深圳模拟）某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动小电动机，开启门锁（如图W8-3所示）。请完成电路设计。
4. 酒精测试仪主要由阻值随酒精气体浓度增大而减小的气敏电阻R1与电压表组成；当检测到酒精气体浓度增大时，电路中电压表的示数也增大。请在图W8-4中按要求设计出酒精测试仪的工作电路。
