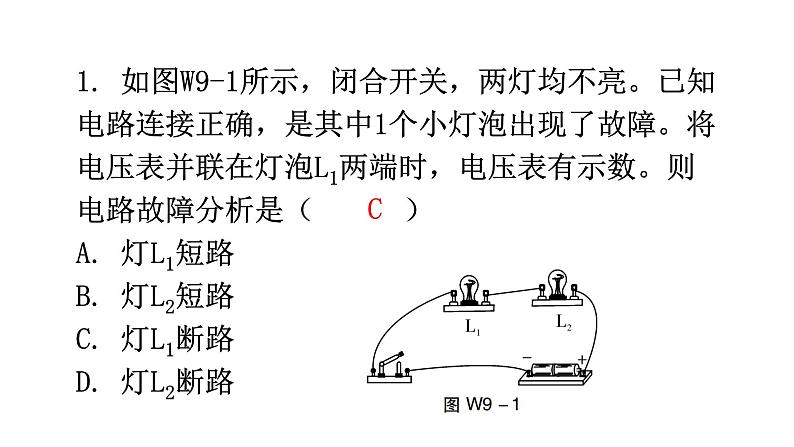

1. 如图W9-1所示，闭合开关，两灯均不亮。已知电路连接正确，是其中1个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障分析是（ ）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路

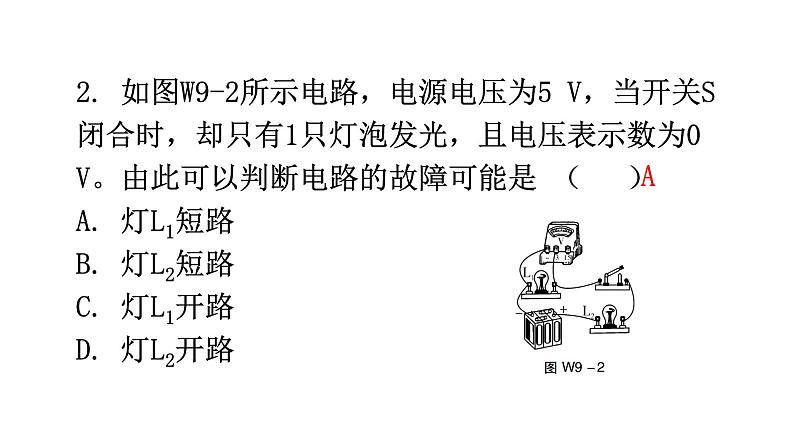

2. 如图W9-2所示电路，电源电压为5 V，当开关S闭合时，却只有1只灯泡发光，且电压表示数为0 V。由此可以判断电路的故障可能是 （ ）A. 灯L1短路 B. 灯L2短路 C. 灯L1开路 D. 灯L2开路
3. 在图W9-3所示的电路中，闭合开关S，2个灯泡均不亮，电流表无示数，2个电压表的示数相等且等于电源电压，则电路故障分析可能是（ ）A. L1断路B. L2断路C. L1短路D. L2短路
4. 某同学用2节干电池串联做电源连接串联电路，如图W9-4所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c。连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是___________。两灯都不亮时，a、b两点之间的电压是________V。
5. 如图W9-5所示，2个电表及导线完好，闭合开关，2个电表示数为零。现用1个完好的电阻替换R2，再闭合开关：(1)若只有电压表示数不为零，则原来的故障是_____________________。(2)若只有电流表示数不为零，则原来的故障是_________________。
