人教版中考物理复习微专题12电学图像计算课件

这是一份人教版中考物理复习微专题12电学图像计算课件，共7页。

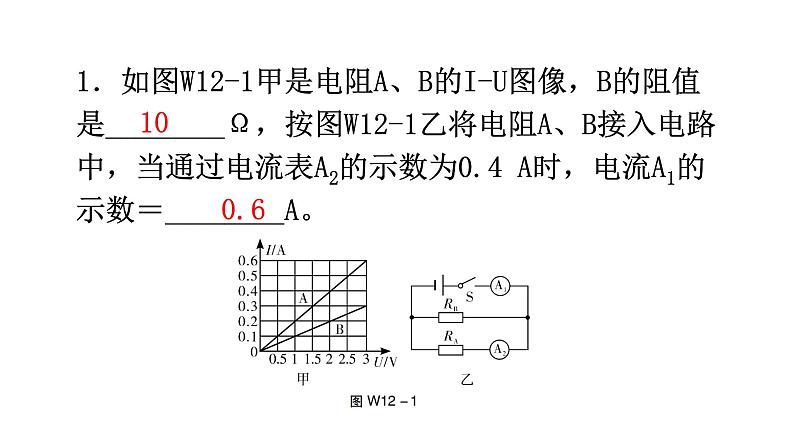

1．如图W12-1甲是电阻A、B的I-U图像，B的阻值是________Ω，按图W12-1乙将电阻A、B接入电路中，当通过电流表A2的示数为0.4 A时，电流A1的示数＝________A。

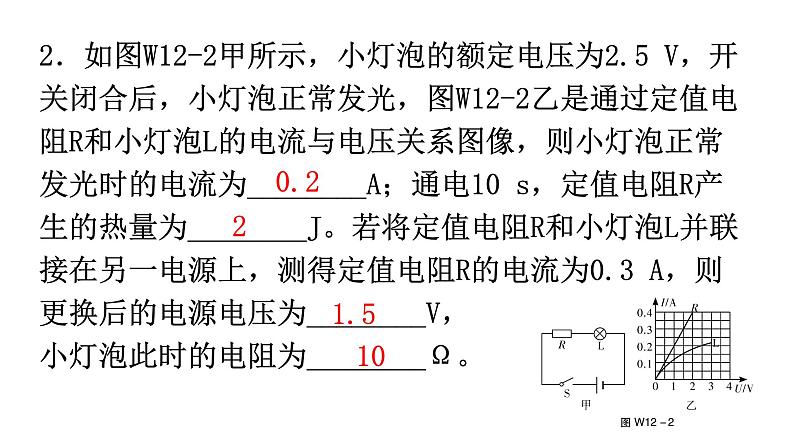

2．如图W12-2甲所示，小灯泡的额定电压为2.5 V，开关闭合后，小灯泡正常发光，图W12-2乙是通过定值电阻R和小灯泡L的电流与电压关系图像，则小灯泡正常发光时的电流为________A；通电10 s，定值电阻R产生的热量为________J。若将定值电阻R和小灯泡L并联接在另一电源上，测得定值电阻R的电流为0.3 A，则更换后的电源电压为________V，小灯泡此时的电阻为________Ω。
3．如图W12-3甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U-I”关系图像如图W12-3乙所示。则图________为R2的“U-I”图像；电源电压为________V。
4．如图W12-4甲所示，是一种电加热恒温箱的简化工作原理电路图。工作电路由电压U0＝220 V的电源和阻值为R0＝88 Ω的电热丝组成。控制电路是由电压U1＝7.5 V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R1（可取值范围为0～120 Ω）和热敏电阻Rt组成。热敏电阻Rt的阻值随温度变化的关系如图W12-4乙所示。当控制电路的电流达到50 mA时，衔铁才吸合，从而切断右边工作电路，停止加热。
（1）由图乙可知热敏电阻Rt的阻值随温度的升高而________。（2）求工作电路中电热丝R0工作时的电流为________A。（3）如果恒温箱的温度设定为60 ℃，则电阻箱R1＝________Ω。（4）该恒温箱可设定的最高温度是________℃。
