题型一　电磁感应中的动力学问题
题型二　电磁感应中的能量问题
电磁感应中的动力学问题

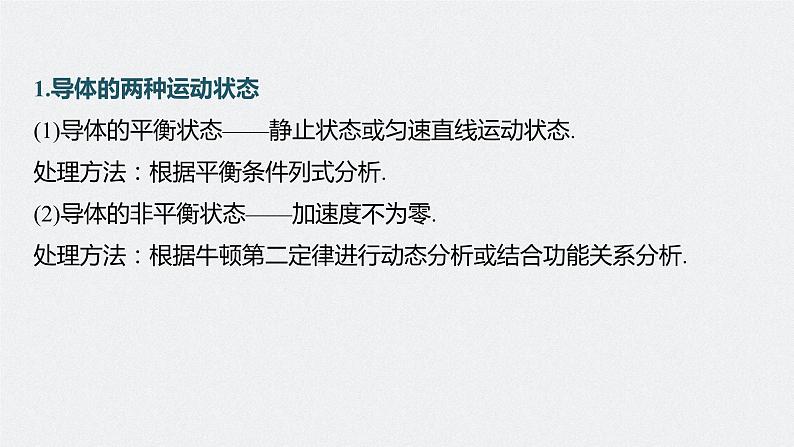

1.导体的两种运动状态(1)导体的平衡状态——静止状态或匀速直线运动状态.处理方法：根据平衡条件列式分析.(2)导体的非平衡状态——加速度不为零.处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析.

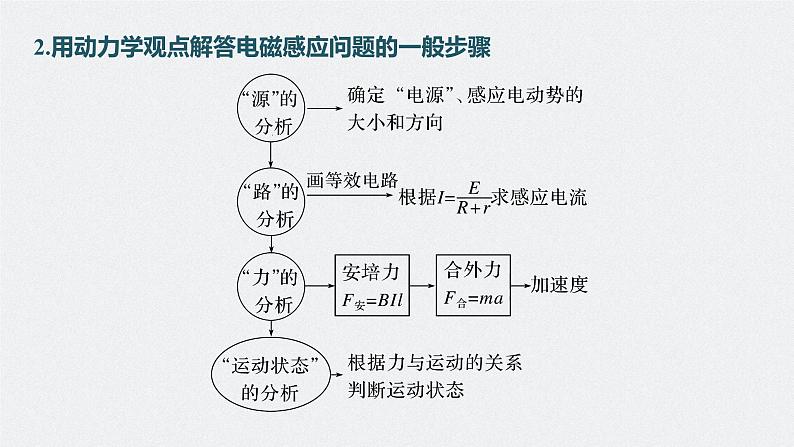

2.用动力学观点解答电磁感应问题的一般步骤

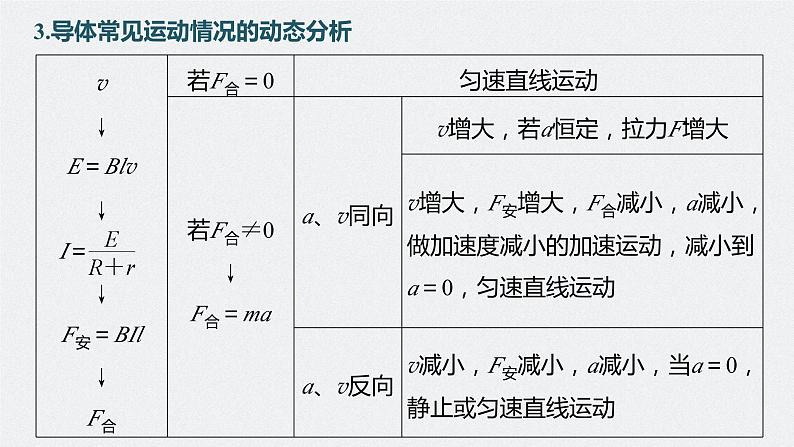

3.导体常见运动情况的动态分析

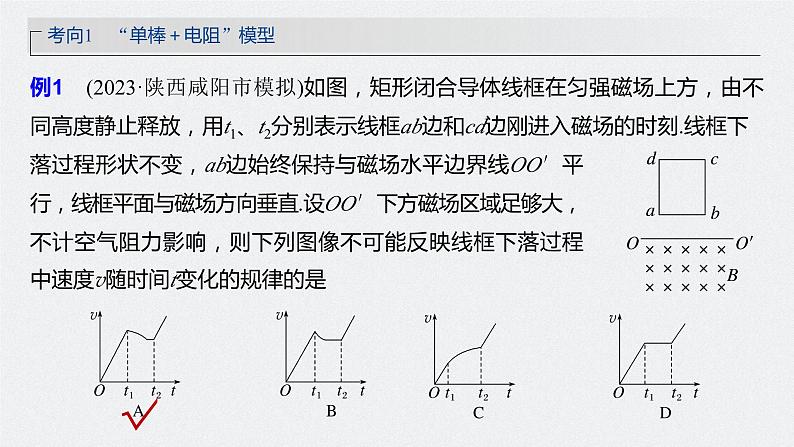

例1　(2023·陕西咸阳市模拟)如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻.线框下
考向1　“单棒＋电阻”模型
落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直.设OO′下方磁场区域足够大，不计空气阻力影响，则下列图像不可能反映线框下落过程中速度v随时间t变化的规律的是

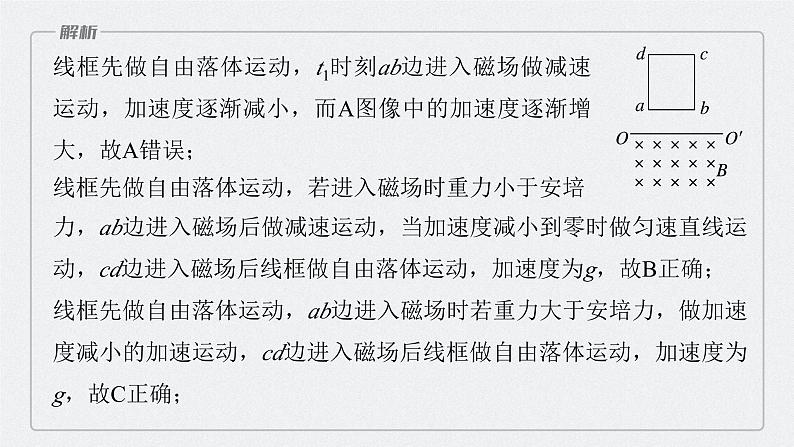

线框先做自由落体运动，t1时刻ab边进入磁场做减速运动，加速度逐渐减小，而A图像中的加速度逐渐增大，故A错误；
线框先做自由落体运动，若进入磁场时重力小于安培力，ab边进入磁场后做减速运动，当加速度减小到零时做匀速直线运动，cd边进入磁场后线框做自由落体运动，加速度为g，故B正确；线框先做自由落体运动，ab边进入磁场时若重力大于安培力，做加速度减小的加速运动，cd边进入磁场后线框做自由落体运动，加速度为g，故C正确；
线框先做自由落体运动，ab边进入磁场时若重力等于安培力，做匀速直线运动，cd边进入磁场后，线框继续做自由落体运动，加速度为g，故D正确.
例2　(多选)如图所示，U形光滑金属导轨与水平面成37°角倾斜放置，现将一金属杆垂直放置在导轨上且与两导轨接触良好，在与金属杆垂直且沿着导轨向上的外力F的作用下，金属杆从静止开始做匀加速直线运动.整个装置处于垂直导轨平面向上的匀强磁场中，外力F的最小值为8 N，经过2 s金属杆运动到导轨最上端并离开导轨.已知U形金属导轨两轨道之间的距离为1 m，导轨电阻可忽略不计，金属杆的质量为1 kg、电阻为1 Ω，磁感应强度大小为1 T，重力加速度g＝10 m/s2，sin 37°＝0.6，cs 37°＝0.8.下列说法正确的是A.拉力F是恒力B.拉力F随时间t均匀增加C.金属杆运动到导轨最上端时拉力F为12 ND.金属杆运动的加速度大小为2 m/s2
t时刻，金属杆的速度大小为v＝at，产生的感应电动势为E＝Blv，
t＝0时，F最小，代入数据可求得a＝2 m/s2，选项D正确；t＝2 s时，代入数据解得F＝12 N，选项C正确.
棒的初速度为零，拉力F恒定(棒和水平导轨电阻忽略不计，摩擦力不计)如图，运动过程分析：棒做加速运动，持续对电容器充电，则存在充电电流
考向2　“单棒＋电容器”模型
所以棒做加速度恒定的匀加速直线运动.
例3　如图，两条平行导轨所在平面与水平地面的夹角为θ，间距为L.导轨上端接有一平行板电容器，电容为C.导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面.在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中始终保持与导轨垂直并接触良好.已知金属棒与导轨之间的动摩擦因数为μ，重力加速度大小为g.忽略所有电阻.让金属棒从导轨上端由静止开始下滑，求：
(1)电容器极板上积累的电荷量与金属棒速度大小的关系；
设金属棒下滑的速度大小为v，则感应电动势为E＝BLv平行板电容器两极板之间的电势差为U＝E设此时电容器极板上积累的电荷量为Q，
(2)金属棒的速度大小随时间变化的关系.
设金属棒的速度大小为v时，经历的时间为t，通过金属棒的电流为I，金属棒受到的磁场力方向沿导轨向上，大小为F＝BLI＝CB2L2a
设在时间间隔(t，t＋Δt)内流经金属棒的电荷量为ΔQ，则ΔQ＝CBLΔv按定义有I＝　 ，ΔQ也是平行板电容器极板在时间间隔(t，t＋Δt)内增加的电荷量，由上式可得，Δv为金属棒的速度变化量，金属棒所受到的摩擦力方向沿导轨斜面向上，大小为f＝μN
式中，N是金属棒对于导轨的正压力的大小，有N＝mgcs θ，金属棒在时刻t的加速度方向沿斜面向下，设其大小为a，根据牛顿第二定律有mgsin θ－F－f＝ma，即mgsin θ－μmgcs θ＝CB2L2a＋ma
1.电磁感应中的能量转化
2.求解焦耳热Q的三种方法
3.解题的一般步骤(1)确定研究对象(导体棒或回路)；(2)弄清电磁感应过程中哪些力做功，以及哪些形式的能量相互转化；(3)根据功能关系或能量守恒定律列式求解.
例4　(多选)如图，MN和PQ是电阻不计的平行金属导轨，其间距为L，导轨弯曲部分光滑，平直部分粗糙，两部分平滑连接，平直部分右端接一个阻值为R的定值电阻.平直部分导轨左边区域有宽度为d、方向竖直向上、磁感应强度大小为B的匀强磁场.质量为m、电阻也为R的金属棒从高
考向1　应用功能关系解决电磁感应中的能量问题
度为h处由静止释放，到达磁场右边界处恰好停止.已知金属棒与平直部分导轨间的动摩擦因数为μ，重力加速度大小为g，金属棒与导轨间接触良好，
则金属棒穿过磁场区域的过程中
考向2　应用能量守恒定律解决电磁感应中的能量问题
例5　(2023·北京市模拟)如图所示，AB、CD为两个平行的、不计电阻的水平光滑金属导轨，置于方向垂直导轨平面向里、磁感应强度为B的匀强磁场中.AB、CD的间距为L，左右两端均接有阻值为R的电阻.质量为m、长为L且电阻不计的导体棒MN放在导轨上，与导轨接触良好，并与轻质弹簧组成弹簧振动系统.开始时，弹簧处于自然长度，导体棒MN具有水
平向左的初速度v0，经过一段时间，导体棒MN第一次运动到最右端，这一过程中AC间的电阻R上产生的焦耳热为Q，则
导体棒运动过程中，安培力做功，电阻产生焦耳热，则棒和弹簧的机械能有损失，则当棒再次回到初始位置时速度小于v0，导体棒
水平方向做的不是简谐运动，则导体棒回到初始位置时产生的感应电动势E1
