电磁学作图包括基本电路作图、家庭电路与电磁学作图。一、基本电路作图【例1】（2022广东模拟）请根据图2-1-18所示的实物图画出对应的电路图。
如答图2－1－18所示。

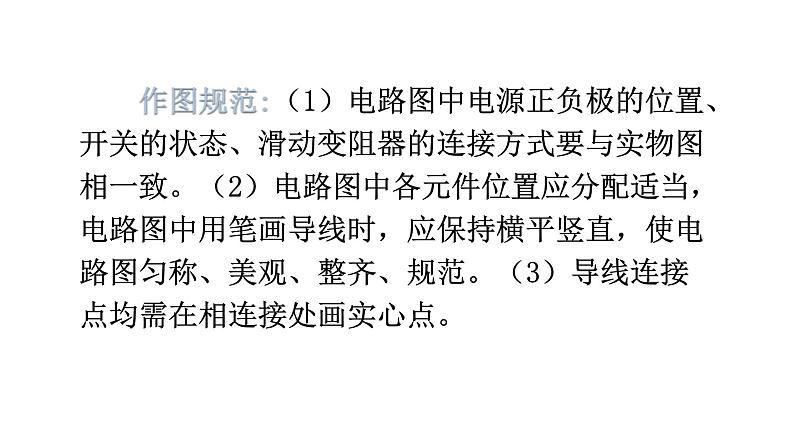

作图规范:（1）电路图中电源正负极的位置、开关的状态、滑动变阻器的连接方式要与实物图相一致。（2）电路图中各元件位置应分配适当，电路图中用笔画导线时，应保持横平竖直，使电路图匀称、美观、整齐、规范。（3）导线连接点均需在相连接处画实心点。

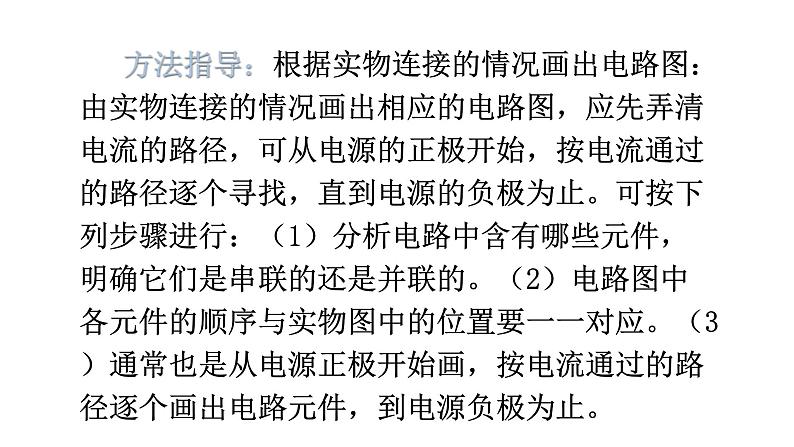

方法指导：根据实物连接的情况画出电路图：由实物连接的情况画出相应的电路图，应先弄清电流的路径，可从电源的正极开始，按电流通过的路径逐个寻找，直到电源的负极为止。可按下列步骤进行：（1）分析电路中含有哪些元件，明确它们是串联的还是并联的。（2）电路图中各元件的顺序与实物图中的位置要一一对应。（3）通常也是从电源正极开始画，按电流通过的路径逐个画出电路元件，到电源负极为止。

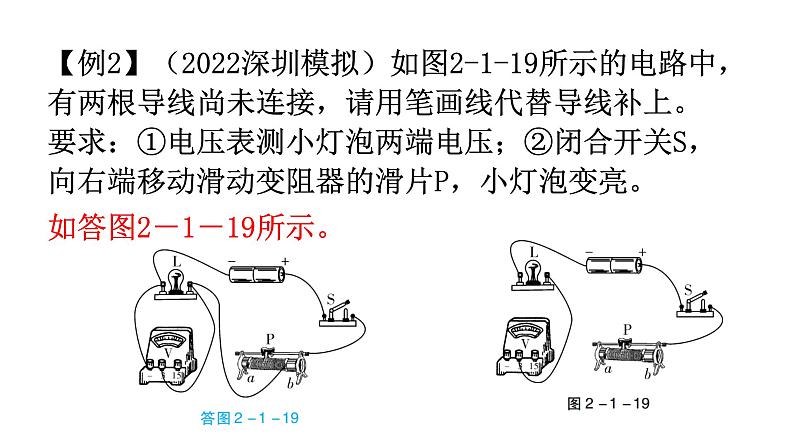

【例2】（2022深圳模拟）如图2-1-19所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：①电压表测小灯泡两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，小灯泡变亮。
如答图2－1－19所示。
作图规范:（1）将电路图转换为实物图时，应该避免导线交叉。（2）使电流从电表的正接线柱流入、负接线柱流出。（3）连线时要分清开关是在干路上还是在支路上。（4）滑动变阻器的连接要与题目要求一致。

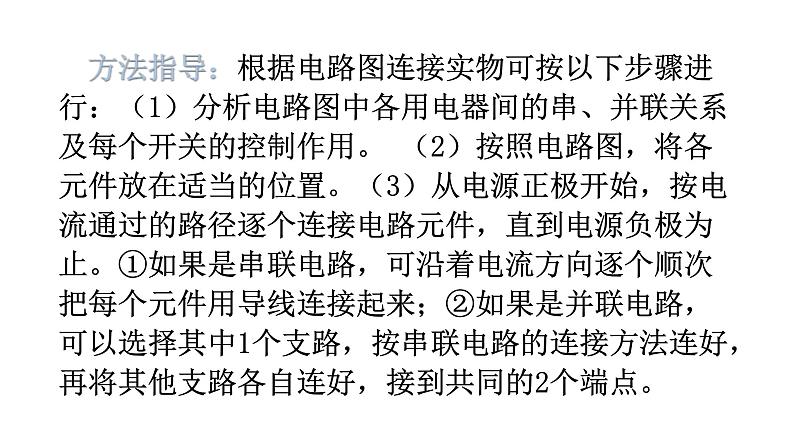

方法指导：根据电路图连接实物可按以下步骤进行：（1）分析电路图中各用电器间的串、并联关系及每个开关的控制作用。 （2）按照电路图，将各元件放在适当的位置。（3）从电源正极开始，按电流通过的路径逐个连接电路元件，直到电源负极为止。①如果是串联电路，可沿着电流方向逐个顺次把每个元件用导线连接起来；②如果是并联电路，可以选择其中1个支路，按串联电路的连接方法连好，再将其他支路各自连好，接到共同的2个端点。
【例3】（2022巩义模拟）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯都发光，同时电铃响，提醒司机有人要下车。请把相应的电路图画在图2-1-20的虚线框内。
如答图2－1－20所示。
方法指导：设计电路时，首先要认真审题，弄清题目要达到的目的，然后根据题中所给器材设计草图，反复推敲验证后解答，其一般设计步骤如下：（1）根据设计的要求，确定用电器、开关和电源的连接方式。（2）画出草图后再根据设计要求进行验证。（3）符合题目要求后，画出正规的电路图。
1. （2022富平一模）如图2-1-21所示的电路中A、B、C、D是四个接线点。请用笔画线代替导线连接相应的接线点，使灯L1、L2并联，要求：连线横平竖直，规范画出完整电路图。
如答图2－1－21所示。
2. （2022汕尾二模）请根据如图2-1-22所示的实物图，在虚线框中画出对应的电路图。
如答图2－1－22所示。
3. （2022扬州模拟）在如图2-1-23所示的圆圈内，填入适当的电表符号，使得开关S闭合后，两灯泡并联且都能发光。
如答图2－1－23所示。
如答图2-1-24所示。
二、家庭电路与电磁学作图【例4】（2021鞍山）如图2-1-25所示，2个灯泡的额定电压均为220 V。当开关闭合后，2个灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
如答图2-1-25所示。
作图依据：（1）开关、单根保险丝要串联在火线上。（2）各用电器之间要并联，每1个插座都相当于1个用电器。（3）两孔插座左孔接零线，右孔接火线。（4）三孔插座左孔接零线，右孔接火线，上孔接地线。（5）螺纹灯泡的顶端接线柱接在开关后再接火线上，金属螺旋接零线。（6）用电器的外壳要接地线。 作图规范:（1）连线要按电路图要求“横平竖直”。（2）线与线的连接处要打实心点。
【例5】（2022葫芦岛）闭合开关S后，电磁铁有磁性，小磁针静止在如图2-1-26所示的位置。请在图中标出：①电源的极性（用“+”或“-”表示）；②电磁铁的磁极（用“N”或“S”表示）；③磁感线的方向。
如答图2－1－26所示。
作图依据：（1）右手螺旋定则：用右手握住螺线管，让4指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。（2）条形磁铁、蹄形磁铁周围磁感线的分布情况；同名磁极、异名磁极间的磁感线。（3）在磁场中小磁针N极所指的方向就是该点磁场的方向，即该点的磁感线方向。（4）在磁体的外部磁感线都是从N极出发，回到S极。（5）同名磁极相互排斥，异名磁极相互吸引。
作图规范:（1）磁感线应画实线。（2）磁感线是带箭头的曲线，外部磁场的磁感线两端要与磁极接触。（3）小磁针的N极要涂黑表示。（4）电源极性用“＋”“－”表示。（5）磁极用“S”“N”表示。 方法指导：（1）根据右手螺旋定则进行的作图主要有3类：①已知电流方向，标螺线管的N、S极；②已知螺线管的N、S极，判断电流方向；③已知电流方向和N、S极，画出螺线管的绕线方式。 （2）小磁针的指向、磁场方向、磁体的N极和S极、电流方向、电源的正负极这5个要素中，知道其中的1个就能够画出另外的几个。
5. 如图2-1-27所示，将灯泡及开关正确连入家庭电路。
如答图2-1-27所示。
