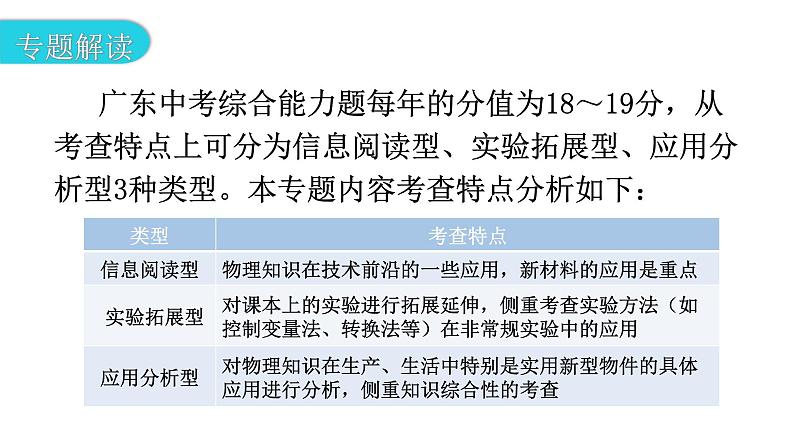

广东中考综合能力题每年的分值为18～19分，从考查特点上可分为信息阅读型、实验拓展型、应用分析型3种类型。本专题内容考查特点分析如下：

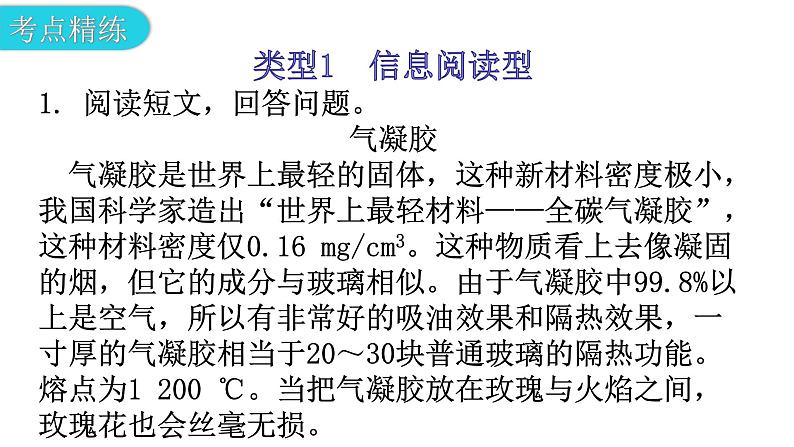

类型1 信息阅读型1. 阅读短文，回答问题。气凝胶气凝胶是世界上最轻的固体，这种新材料密度极小，我国科学家造出“世界上最轻材料——全碳气凝胶”，这种材料密度仅0.16 mg/cm3。这种物质看上去像凝固的烟，但它的成分与玻璃相似。由于气凝胶中99.8%以上是空气，所以有非常好的吸油效果和隔热效果，一寸厚的气凝胶相当于20～30块普通玻璃的隔热功能。熔点为1 200 ℃。当把气凝胶放在玫瑰与火焰之间，玫瑰花也会丝毫无损。

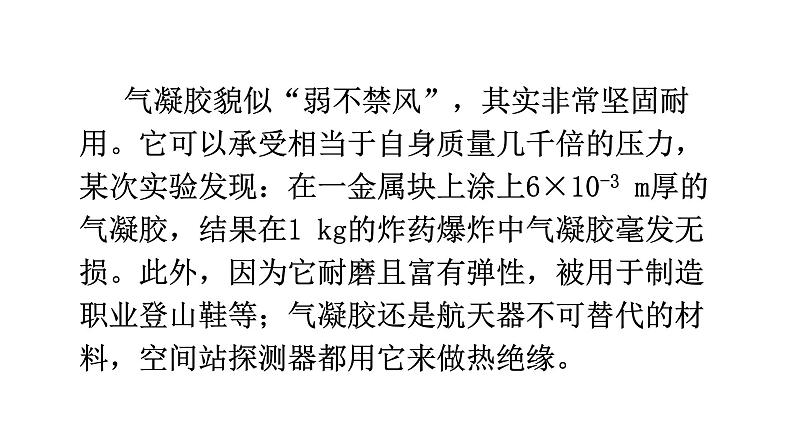

气凝胶貌似“弱不禁风”，其实非常坚固耐用。它可以承受相当于自身质量几千倍的压力，某次实验发现：在一金属块上涂上6×10-3 m厚的气凝胶，结果在1 kg的炸药爆炸中气凝胶毫发无损。此外，因为它耐磨且富有弹性，被用于制造职业登山鞋等；气凝胶还是航天器不可替代的材料，空间站探测器都用它来做热绝缘。

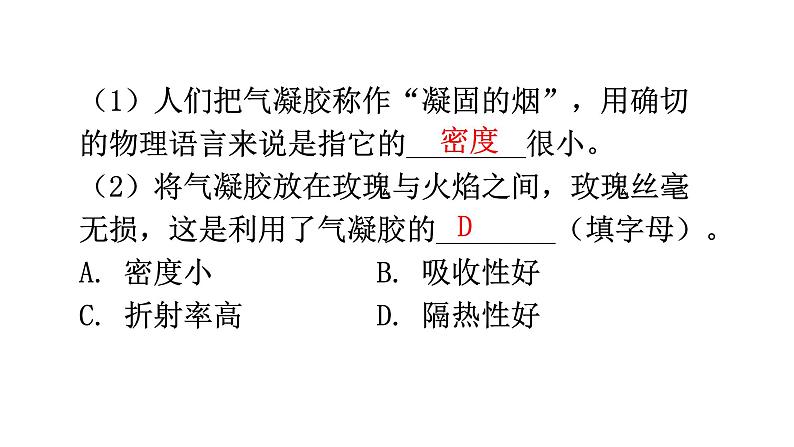

（1）人们把气凝胶称作“凝固的烟”，用确切的物理语言来说是指它的________很小。（2）将气凝胶放在玫瑰与火焰之间，玫瑰丝毫无损，这是利用了气凝胶的________（填字母）。A. 密度小B. 吸收性好C. 折射率高D. 隔热性好
（3）文中提到“全碳气凝胶”的密度是______________g/cm3。（4）下列“全碳气凝胶”实际应用中，不可能实现的是________（填字母）。A. 清洗厨房的油烟机B. 做电影场景中倒塌的“墙壁”C. 做打桩机的重锤D. 气凝胶制成的网球拍击球的能力会更强

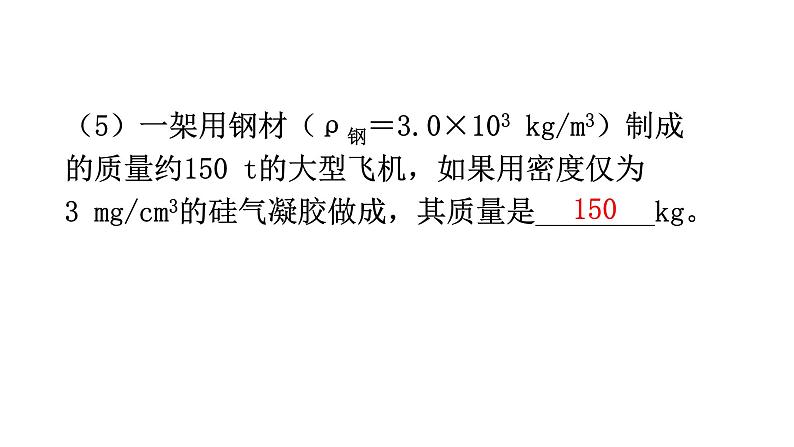

（5）一架用钢材（ρ钢＝3.0×103 kg/m3）制成的质量约150 t的大型飞机，如果用密度仅为3 mg/cm3的硅气凝胶做成，其质量是________kg。

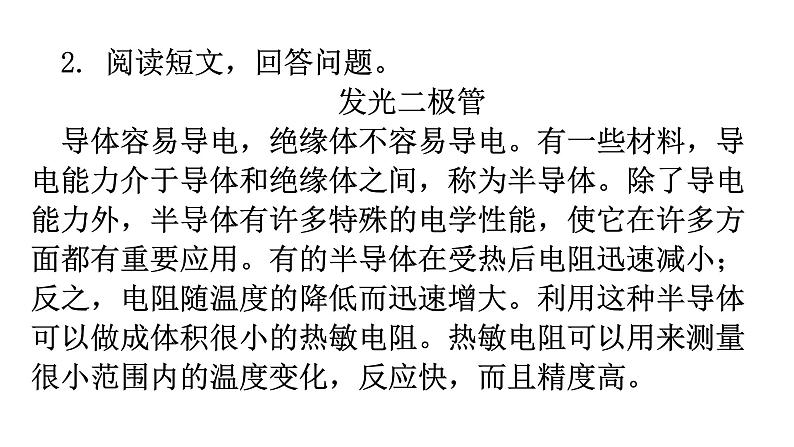

2. 阅读短文，回答问题。发光二极管 导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称为半导体。除了导电能力外，半导体有许多特殊的电学性能，使它在许多方面都有重要应用。有的半导体在受热后电阻迅速减小；反之，电阻随温度的降低而迅速增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高。
发光二极管（LED）是半导体二极管中的一种，具有单向导电性。当二极管两端外加正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而迅速上升。当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截止状态。外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿，因而使用时应避免二极管外加的反向电压过高。
如图2-4-1甲是一种常见的LED手电筒的电路图，图2-4-1乙所示为某发光二极管中的电流随它两端电压变化的曲线。在LED灯中，电能被直接转换为光能，这大大提升了发光的效能，因为在其他灯具技术中，电能首先是被转化为内能，只有很小一部分转化成了光能。
（1）以下元件不是由半导体材料制成的是________（填字母）。A. 光敏电阻B. 白炽灯C. 热敏电阻D. LED灯（2）LED灯可以直接将电能转化成________，而白炽灯、日光灯管都是先将电能转化成内能，再有很小一部分转化成光能，因此，LED灯的效率比传统照明灯要________（填“高”或“低”）。
（3）如图乙所示为某发光二极管中的电流随它两端电压变化的曲线。①由图像可知，当该二极管两端的正向电压为0.2 V时，二极管处于________（填“接通”或“截止”）状态；当该二极管两端的反向电压为50 V时，二极管将会被击穿;②该发光二极管两端的正向电压为0.5 V时的电阻________（填“大于”“等于”或“小于”）正向电压为0.7 V时的电阻。
（4）在图甲电路中，若将LED灯换成热敏电阻，将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度。如果刻度盘正中的温度刻度值为20 ℃（如图2-4-1丙所示），则25 ℃的刻度应在20 ℃________（填“左”或“右”）边。
3.（2021濠江一模）阅读下列短文，回答问题。 在3D打印笔（如图2-4-2甲）中装入塑料条，接通电源，等待一段时间后即可挤出热熔的塑料，塑料在空气中迅速冷却变成特定的形态。其内部电路如图2-4-2乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图2-4-2丙。PTC有1个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温
度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
（1）打印笔工作时，利用电流的________（填“磁效应”或“热效应”）使PTC电阻发热，塑料受热会逐渐变软变稀。可见，塑料________（填“是”或“不是”）晶体。（2）打印笔工作有快、慢2挡，快挡打印时，图乙中开关S1应处于________状态，若此时温度为250 ℃，打印笔的电功率是________W。
（3）打印笔正常工作时的温度能自动稳定在250 ℃左右，请结合图丙信息，说明当温度升高，__________________________________________。（4）家用固体电热灭蚊器也是使用PTC陶瓷电热元件，如图2-4-2丁为其电阻随温度变化的图像，由图可知，该PTC材料的居里点温度为________℃。
电阻增大，功率减小，产热减慢
4. 阅读短文，回答问题。光 电 效 应 光电效应分为光电子发射、光电导效应和阻挡层光电效应。前一种现象发生在物体表面，又称外光电效应。后两种现象发生在物体内部，称为内光电效应。外光电效应是指被光激发产生的电子逸出物质表面的现象。内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象。
光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；光敏电阻可应用在各种自动控制装置和光检测设备中，如自动门装置、路灯、应急自动照明装置等方面。利用太阳能的最佳方式是光伏转换，就是利用光伏效应，使太阳光射到硅材料上产生电流直接发电。
（1）外光电效应会从物质中激发出带________（填“正”或“负”）电的粒子。（2）太阳能电池是依据________（填“内”或“外”）光电效应工作的，将光能转化为________能。
（3）现在楼道内常用红外感应开关替代声控开关。白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人进入楼道内时，红外感应开关闭合，没人时红外感应开关断开。图2-4-3中A和B关于楼道内路灯电路设计合理的是________（光控开关用光表示，红外感应开关用红表示）。
