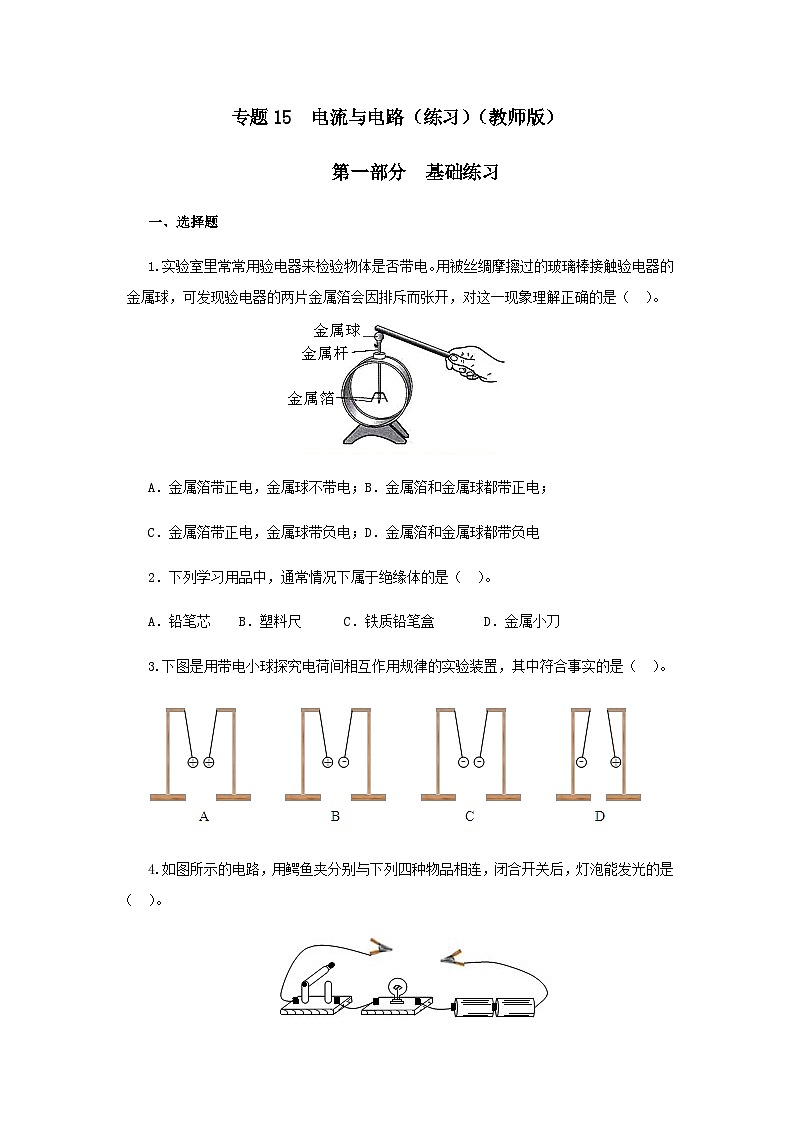

专题15  电流与电路（练习）（教师版）

第一部分  基础练习

一、选择题

1.实验室里常常用验电器来检验物体是否带电。用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（  ）。

A．金属箔带正电，金属球不带电；B．金属箔和金属球都带正电；

C．金属箔带正电，金属球带负电；D．金属箔和金属球都带负电

2．下列学习用品中，通常情况下属于绝缘体的是（  ）。

A．铅笔芯    B．塑料尺      C．铁质铅笔盒   D．金属小刀

3.下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（  ）。

4.如图所示的电路，用鳄鱼夹分别与下列四种物品相连，闭合开关后，灯泡能发光的是（  ）。

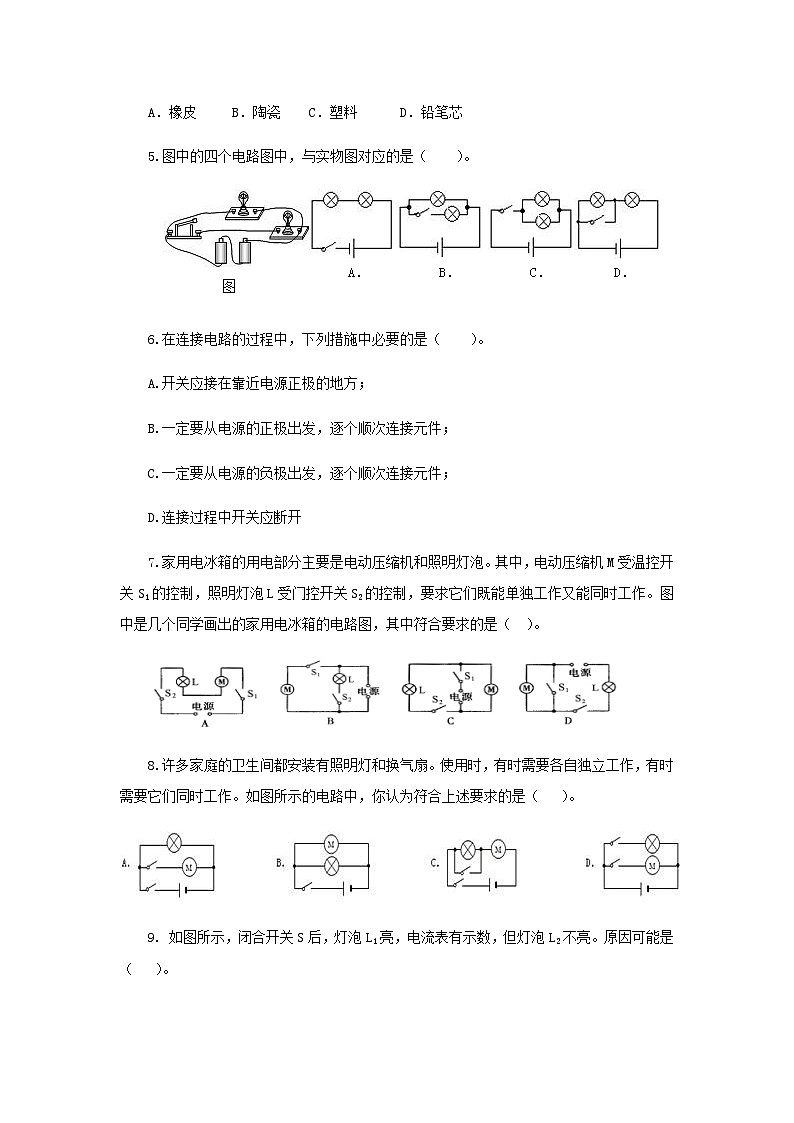

A．橡皮  B．陶瓷    C．塑料    D．铅笔芯

5.图中的四个电路图中，与实物图对应的是（    ）。

6.在连接电路的过程中，下列措施中必要的是（    ）。

A.开关应接在靠近电源正极的地方；

B.一定要从电源的正极出发，逐个顺次连接元件；

C.一定要从电源的负极出发，逐个顺次连接元件；

D.连接过程中开关应断开

7.家用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。图中是几个同学画出的家用电冰箱的电路图，其中符合要求的是（  ）。

8.许多家庭的卫生间都安装有照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。如图所示的电路中，你认为符合上述要求的是（   ）。

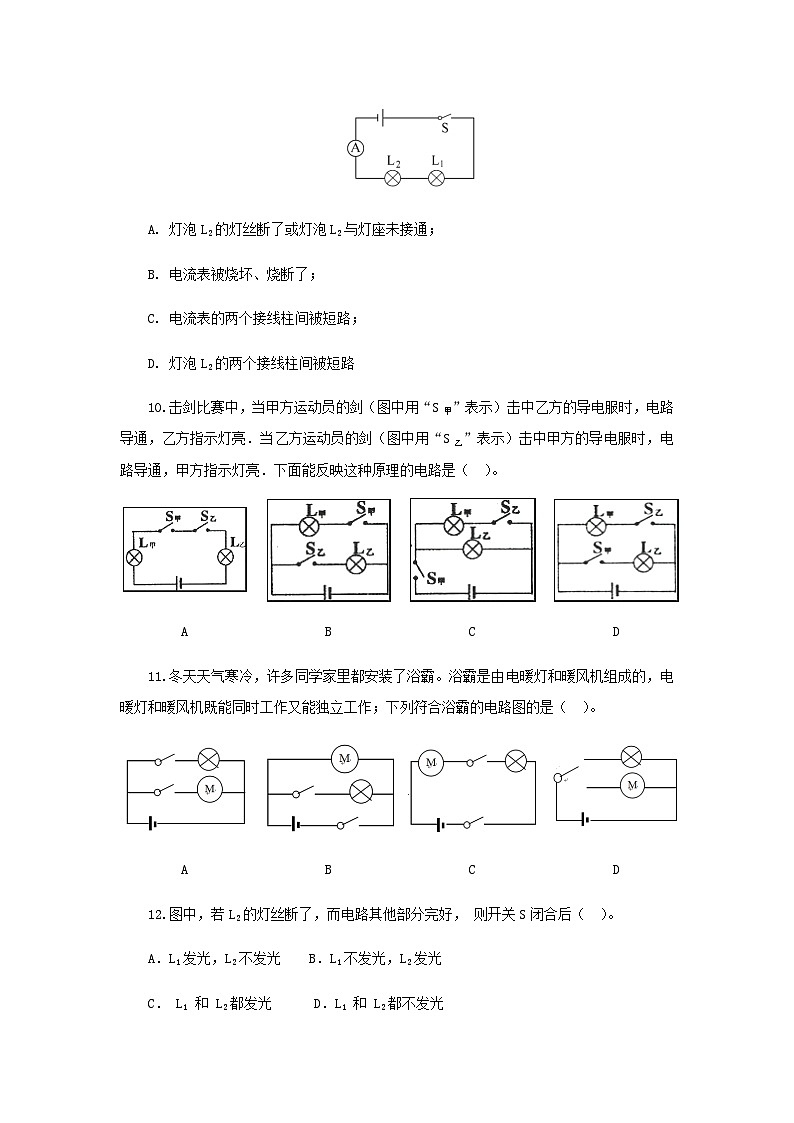

9. 如图所示，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2不亮。原因可能是（   ）。

A. 灯泡L2的灯丝断了或灯泡L2与灯座未接通；

B. 电流表被烧坏、烧断了；

C. 电流表的两个接线柱间被短路；

D. 灯泡L2的两个接线柱间被短路

10.击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮．当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮．下面能反映这种原理的电路是（　）。

11.冬天天气寒冷，许多同学家里都安装了浴霸。浴霸是由电暖灯和暖风机组成的，电暖灯和暖风机既能同时工作又能独立工作；下列符合浴霸的电路图的是（  ）。

12.图中，若L2的灯丝断了，而电路其他部分完好， 则开关S闭合后（  ）。

A．L1发光，L2不发光　　B．L1不发光，L2发光

C． L1 和 L2都发光　　　D．L1 和 L2都不发光

13．三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（  ）。

A、I1＝I2                  B、I3＝I1＋I2   C、I1＝I2＋I3     D、I2＝I3

14.如图所示，用电流表测干路中电流的电路图，正确的是(   )。

15．如图所示电路中，有一个电流表，两个灯泡。下列判断不正确的是（  ）。

A．a、c是灯泡，b是电流表        B．a、b是灯泡，c是电流表

C．b、c是灯泡，a是电流表        D．以上选项不完全正确

二、填空题

16.如图所示，当开关S1，S2都断开时，电路处于______状态；当S1闭合，S2断开时，电路处于______状态；当开关S1，S2都闭合时，电路处于______状态。

17.如图所示，要使灯L1和灯L2串联在电路中，应闭合的开关是        ；要使灯L1和灯L2并联在电路中，应闭合的开关是         ；开关        不能同时闭合，否则会发生短路。

18.如图所示，如果连接的是“0-0.6A”，此时电流表的读数为           ，每1小格为     A； 如果连接的是‘0-3A’，此时电流表的读数为______，每1小格为______A。

19.如图所示，已知两电流表的示数分别是0.4A和1.2A，通过灯L1的电流是    A，通过灯L2的电流是        A。

三、作图题

20.在图甲中，闭合开关后，通过灯泡Ll的电流为0．4A，通过灯泡L2的电流为0．5A。试根据图甲将图乙中的实物用铅笔线表示导线对应地连接起来。

第二部分  提高练习

一、选择题

1．（2020·自贡）用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引．由此可以判定（  ）。

A. 甲带正电，乙带负电；

B. 甲带负电，乙带正电；

C. 甲带负电，乙不带电或带正电；

D. 甲带正电，乙不带电或带负电

2．（2020·长沙）干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（　　）。

A．塑料是导体；

B．梳子梳头后，梳子带电而头发不带电

C．梳子与头发摩擦的过程中创造了电荷

D．梳头发变得蓬松是因为带上同种电荷而互相排斥

3.（2020·威海）假如自然界存在第三种电荷，且遵循已有的电荷间的作用规律。A、b、c三个轻质小球分别带正电荷､负电荷和第三种电荷，均用绝缘细线竖直悬挂，相互靠近但始终不接触，三个小球的最终状态可能为（　　）。

A. ；B. ；C. ；D.

4．（2020·湘潭）下列材料，通常情况下属于导体的是（　　）。

A．陶瓷 B．橡胶 C．铜 D．玻璃

5.（2020·重庆）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图3中最符合此卫生间电路特点的是（    ）。

6.（2020·四川甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图中的四种电路，其中正确的是（　　）。

A. B. C. D.

7．（2020•岳阳）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（  ）。

8.（2020·德州）下列图中，是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的是（　　）。

A. B. C. D.

9.（2020·黑龙江龙东）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。由此可以判断电路的故障可能是 (     )。

 A.灯L1短路       B.灯L2短路       C.灯L1开路        D.灯L2开路

10.（2020·湖南常德）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（　　）。

A. 变阻器R短路；B. 变阻器R断路；C. 灯L短路；D. 灯L断路

11.（2020·四川雅安）如图所示的电路，闭合开关S、S1后，以下说法正确的是（  ）。

A. 灯L1、L2串联 B. 电流表A1和A2示数相等

C. 断开S1后，电流表A1示数变小 D. 断开S1后，电流表A2示数变小

12. （2020·安徽）在图示的电路中，电源电压保持不变。闭合开关 S 后，将滑动变阻器的滑片 P 自左向右滑动，则（ ）。

A. 电流表 A 的示数减小；

B. 电压表 V2 的示数减小；

C. 电压表 V1 与电流表 A 的示数比值减小 ；

D. 电压表 V2 与电流表 A 的示数比值减小

13．（2020·东莞）小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（　　）。

A．一定是串联；

B．一定是并联；

C．有时是串联，有时是并联；

D．不能判断是串联还是并联

14.（2020·襄阳）在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（　　）。

A. L1断路 B. L2断路 C. L1短路 D. L2短路。

15.（2020·广元）如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）。

A. I1=I2=I3 B. I1>I2=I3 C. I1>I3>I2 D. I1>I2>I3

二、填空题

16.（2020·山东泰安）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、C两个轻质小球，一定带电的是______小球。

17.（2020·四川甘孜州）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为________ （ 选填“同种”或“异种”）电荷相互排斥。电炉中，电炉丝热的发红而导线却几乎不发热，说明电炉丝的电阻远远_________ （选填 “大于”或“小于”）导线的电阻。

18．（2020·四川遂宁）生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上　 　电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从　      　（选填“大地到油罐”或“油罐到大地”）。

19.（2020·河南）用毛皮摩擦过的橡胶棒由于得到电子而带    电。用这个橡胶棒接触验电器的金属 球，如图 3 所示，验电器的两金属箱片由于带同种电荷互相                   而张开。

20.（2020·营口）用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。

21．（2020·临夏）如图所示为小朋友从滑梯滑下后，出现了“怒发冲冠”的情景。产生这种现象的原因是小朋友从滑梯滑下时发生了　   　现象，使头发带上了　   　（填“同种”或“异种”）电荷互相排斥而张开。

22.（2020·武威）如图所示为小朋友从滑梯滑下后，出现了“怒发冲冠”的情景．产生这种现象的原因是小朋友从滑梯滑下时发生了_____现象，使头发带上了_____（填“同种”或“异种”）电荷互相排斥而张开。

23.干燥的天气里将毛衣摩擦过的气球靠近头发，会看到如图所示的令人惊奇的现象，这是由于气球摩擦后_____，会_____不带电的头发。

24.（2020·恩施）在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；

(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；

(3)通过L1、L2的电流分别是______A、______A。

25.（2020·广安）如图甲所示的电路，当开关闭合后，电流表a､b的指针偏转均如图乙所示，则通过L2的电流为______，灯泡L1和L2的电阻之比是______。

26.（2020·江西）小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是______；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关______继续进行实验｡

三、作图题

27．（2020·东莞）根据电路图连接实物图。

参考答案

第一部分  基础练习

一、选择题

1.【答案】B。

【解析】（1）丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子，多余电子带负电。

（2）带正电的玻璃棒接触不带电的验电器时，玻璃棒由于缺少电子，会从金属球上夺得电子，使金属球失去电子而带正电，金属球通过金属杆和两片金属箔相连接，故两片金属箔也带正电。故选B。

2．【答案】B。

【解析】铅笔芯、铁、刀片是导体；塑料是绝缘体。故选B。

3.【答案】B。

【解析】A、同种正电荷之间相互排斥，两球应该远离；不符合题意。

B、正、负异种电荷之间相互吸引，两球相互靠近；符合题意。

C、同种负电荷相互排斥，两球应该远离；不符合题意。

D、正、负异种电荷之间相互吸引，两球相互靠近；不符合题意。故选B。

4.【答案】D。

【解析】橡皮、陶瓷、塑料都是绝缘体，不能使电路形成通路。铅笔芯是导体，能使电路形成通路。故选D。

5.【答案】B。

【解析】由实物图可知，电流从电源的正极出发，分别流经两个灯泡，经过一个灯泡后，直接回到负极，经过另一个灯泡后，再经过开关，回到负极，两灯并联，开关控制一只灯泡，对各选项逐一分析。在A中，两只灯泡串联，不合题意；在B中，两只灯泡并联，开关控制一只灯泡，符合题意；在C中，两只灯泡并联，开关控制两只灯泡，不合题意；在D中，开关闭合后，一只灯泡被短路，不合题意。故选B。

6.【答案】D。

【解析】A、串联电路中任意位置的开关都控制整个电路，没有必要一定接在靠近电源正极的地方，故A不正确。

BC、串联电路中，各电路元件首首相连、尾尾相连组成电路，从正极或从负极连接都可以，故BC不正确。

D、为了保护电路在连接电路的过程中，开关应断开，故D正确。故选D。

7.【答案】B。

【解析】由题意知，灯和压缩机是并联关系，且各自的支路有一个开关控制，干路上没有开关。故选B。

8.【答案】D。

【解析】分析题意要求电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且要“各自独立工作”说明各自的支路有一个开关控制，干路上没有开关。故选D。

9. 【答案】D。

【解析】A 如果灯泡L2的灯丝断了或灯泡L2与灯座未接通，整个电路断路，L1不亮，电流表无示数；此选项不符合题意。

B 如果电流表被烧坏、烧断了，整个电路断路，L1、L2不亮，电流表无示数；此选项不符合题意。

C 如果电流表的两个接线柱间被短路，电流表无示数；灯泡都发光；此选项不符合题意。

D 如果灯L2的两个接线柱间被短路，L2不亮，L1发光，电流表测量通过L1的电流有示数；此选项符合题意。故选D。

10.【答案】D。

【解析】解答本题需要根据串、并联电路的特点分析出两灯的连接方式，并根据题意判定出这两灯分别与哪个开关串联。

当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联。

11.【答案】A。

【解析】电热灯和暖风机能各自独立工作，说明它们是并联关系；每个电器均由自己的开关控制，由此可见，正确的连接方式是A。

12.【答案】D。

【解析】两个电灯串联，而用电器串联时要相互影响，当L2的灯丝断了时，两个电灯都不亮。故选D。

13．【答案】B。

【解析】由电路图看出，L2、L3串联后再和L1并联；

A1测量L1的电流，A2测量的为L2、L3的电流，A3测量干路的电流；根据并联电路中电流的规律可知：干路电路等于各支路电流的和，即I3=I1+I2。故选B。

14.【答案】B。

【解析】由图知：

A、两只灯泡并联，电流表串联在干路中，但正负接线柱错误．此选项错误；

B、两只灯泡并联，电流表串联在干路中，电流方向正确．此选项正确；

C、两只灯泡并联，电流表与灯泡L2串联，串联通过L2的电流．此选项错误；

D、两只灯泡并联，电流表串联在干路中，但正负接线柱错误．此选项错误。故选B。

15．【答案】C。

【解析】解：因为电流表与灯泡串联，并且不能接在电源两端，因此a为灯泡，b、c中一个为灯泡，另一个为电流表；故：

A、a、c是灯泡，b是电流表，不会发生短路，用电器都能工作，故正确但不符合题意；

B、a、b是灯泡，c是电流表，不会发生短路，用电器都能工作，故正确但不符合题意；

C、b、c是灯泡，a是电流表，此时由于电流表导致短路，故错误但符合题意；

D、由于AB是正确的，C是错误的，故该选项说法正确但不符合题意。故选C。

二、填空题

16.【答案】开路，通路，短路。

【解析】当开关S1，S2都断开时，电路中没有电流，电路处于开路状态；当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态。

当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态。

故答案为：开路，通路，短路。

17.【答案】S2；S1和S3；S2和S3。

【解析】要使灯L1、L2串联，则应将两灯首尾相连接到电源两端，则由图可知只能闭合S2，断开S1和S3。

要使L1、L2并联，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需要闭合S1和S3，断开S2。

当同时闭合开关S2和S3时，电流不经过任何用电器直接从电源正极流入电源负极，形成电源短路。

故答案为S2；S1和S3；S2和S3。

18.【答案】0.2A；0.02；1A；0.1。

【解析】如果电流表使用的是0～0.6A的量程时，每一个大格代表0.2A，每一个小格代表0.02A，如图示数是0.2A；

若电流表使用的是0～3A的量程时，每一个大格代表1A，每一个小格代表0.1A，如图示数是1A。

故答案为：0.2A；0.02；1A；0.1。

19.【解析】分析电路图可知，灯L1和L2组成并联电路，电流表A测通过干路的电流，电流表A1测通过灯L1的电流，在并联电路中干路中的电流等于各支路电流之和。

已知：I干=1.2A，通过灯L1的电流大小为：I1=0.4A；

所以通过灯L2的电流大小为：I2=I干-I1=1.2A-0.4A=0.8A。

故答案为：0.4；0.8。

三、作图题

20.【考点】测量电路的连接。

【解析】由图甲所示电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，通过灯泡Ll的电流为0.5A，通过灯泡L2的电流为0.4A，电流表A2选0～0.6A量程，干路电流为0.5A+0.4A=0.9A，电流表A1选0～3A量程，根据电路图连接实物电路图，实物电路图如图所示。

故答案为：实物电路图如图所示。

第二部分  提高练习

一、选择题

1．【答案】C。

【解析】与毛皮摩擦过的橡胶棒带的电荷是负电荷，用它去靠近甲和乙，甲被排斥，根据同种电荷相互排斥的特点说明甲与橡胶棒带的是同种电荷，即甲带负电荷；乙被吸引，根据异种电荷相互吸引和带电体具有吸引轻小物体的性质可知：乙可能带正电荷、也可能不带电，故选C。

2．【答案】D。

【解析】A、塑料不容易导电是绝缘体，故A错误；

BCD、用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引，所以随着梳子飘起来；头发带上同种电荷而互相排斥，所以头发越梳越蓬松，故BC错误、D正确。故选：D。

3.【答案】A。

【解析】a､b､c三个轻质小球分别带正电荷､负电荷和第三种电荷，则三个小球之间均为异种电荷，异种电荷相互吸引，三个轻质相互靠近时相互吸引。

A．a､b､c三个小球相互吸引，故A符合题意；

B．a、b相互排斥，b、c相互吸引，故B不符合题意；

C．a､b､c相互排斥，故C不符合题意；

D．a、c相互吸引，b、c相互排斥，故D不符合题意。

故选A。

4．【答案】C。

【解析】容易导电的物体是导体，常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等；不容易导电的物体是绝缘体，常见的绝缘体包括：塑料、陶瓷、玻璃、橡胶、空气等。

ABD、陶瓷、橡胶、玻璃都不容易导电，它们都是绝缘体，故ABD错误。

C、铜属于金属，铜容易导电，铜是导体，故C正确。故选：C。

5.【答案】D。

【解析】文中提到照明灯和换气扇既能用时使用也能独立使用，即照明灯和换气扇为并联电路，开关分别控制它们，故选D。

6.【答案】D。

【解析】A．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故A错误；

B．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故B错误；

C．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故C错误；

D．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故D正确。故选D。

7．【答案】C。

【解析】根据题意，电灯和压缩机工作不相互影响，属于并联，温控开关只控制压缩机。只有C符合题意。故选C。

8.【答案】A。

【解析】照明灯和压缩机都能独立工作，且互不影响，所以照明灯和压缩机是并联，且都有各自的控制开关，结合各选项电路图可知，只有A正确，BCD错误。故选A。

9.【答案】A。

【解析】由题意可知本电路为串联电路，当开关S闭合时，只有一只灯泡发光，由此可判定电路中有电流，电路故障必定为短路，又因电压表的示数为0V，故可以判断灯L1短路，故选A。

10.【答案】D。

【解析】由电路图知，滑动变阻器R和灯L串联，电压表测灯两端的电压，闭合开关时，灯不亮，且电流表无示数，则电路中出现了断路，而电压表有明显示数，意味着电压表与电源是接通的，故出现的故障是灯L断路了。故ABC错误，D正确。故选D。

11.【答案】D。

【解析】A．由图知，闭合开关S、S1后，A1、L1在同一支路上，L2 、S1在一个支路上，所以L1与L2并联，故A错误；

B．A1支路上测L1的电流， A2测干路电流，则电流表A1的示数小于A2示数，故B错误；

CD．当开关S1断开时，L2所在支路断路，电流变为0，由并联电路的特点可知，L1所在支路的电流不受影响，即电流表A1示数不变，而干路电流变小，因此电流表A2的示数变小，故C错误、D正确。故选D。

12. 【答案】C。

【解析】A、B.由题图可知，电路为串联电路，电压表 V1 测量滑动变阻器 R1 的电压，电压表 V2 测量定值电阻

R2 的电压，电流表测量串联电路的电流，当滑动变阻器滑片由左向右滑动时，滑动变阻器 R1 阻值变小，故电路总电阻变小，由公式 可知，电流表示数变大，R2 两端电压 V2 示数变大，R1 两端电压 V1 示数变小，故 AB 选项错误；

C.电压表 V1 示数变小，电流表示数变大，所以电压表 V1 示数与电流表示数比值减小，故 C 正确；

D.电压表 V2 测 R2 的电压，电流表测 R2 的电流，所以电压表 V2 示数与电流表示数比值为 R2，阻值不变，故 D 错误。

13．【答案】B。

【解析】由于照明用的灯和冰箱的压缩机互相不影响，所以它们之间是并联的关系；

故选：B。

14.【答案】A。

【解析】L1L2串联，电流表无示数两个电压表的示数相等且等于电源电压说明是断路不是短路，V1有示数说明L2完好，应为L1断路。故选A。

15.【答案】C。

【解析】由图知，三盏灯泡并联，A1测通过三盏灯的电流和，A3测通过L1和L2的电流，A2测通过L1的电流；所以A1的示数I1最大，其次是A3的示数I3，A2的示数I2最小。故选C。

二、填空题

16.【答案】C。

【解析】A带负电，B和A互相吸引，根据异种电荷互相吸引，所以B可能带正电，根据带电体吸引轻小物体的性质，B也可能不带电；C和A互相排斥，根据同种电荷互相排斥，所以C带负电，一定带电的是C小球。

17.【答案】（1）同种；（2）大于。

【解析】用带电体接触验电器的金属球，两金属箔片会带上同种电荷，因同种电荷相互排斥，所以验电器中闭合着的金属箔片会张开一个角度。

电炉丝和导线串联在电路中，电流和通电时间相同，电炉丝的电阻比导线电阻大，根据 ，电炉丝产生的电热多，所以电炉丝热得发红，导线不怎么热。

18．【答案】正；大地到油罐。

【解析】运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷；

油罐带多余的正电荷，当铁链与大地接触时，会产生从油罐到大地的电流；铁链中带负电荷的自由电子定向移动的方向与电流方向相反，会从大地到油罐发生定向移动，和油罐中多余的正电荷发生中和，避免发生放电现象。

故答案为：正；大地到油罐。

19.【答案】负、排斥

【解析】自然界中存在两种电荷：由毛皮摩擦过的橡胶棒由于得到电子带负电，由丝绸摩擦过的玻璃棒由于失去电子带正电；验电器的工作原理就是利用同种电荷相互排 斥。

20.【答案】(1)吸引轻小物体；(2)排斥；(3)②。

【解析】用塑料梳子梳理干燥的头发后，使梳子带上电，梳子能够吸起碎纸屑，说明带电体能吸引轻小物体。

同种电荷相排斥。用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相排斥而张开。

塑料的原子核束缚电子的本领强于头发，用该梳子梳头发，梳子带上负电，该梳子接触不带电的验电器金属球，接触的瞬间，使金属球带上负电，电子从梳子流向金属球。电流的方向与电子定向移动方向相反，所以电流的方向从金属球到梳子。

21．【答案】摩擦起电；同种。

【解析】小朋友从滑梯滑下时，身体与滑梯发生摩擦，发生了摩擦起电现象，并且使头发带上了同种电荷，而同种电荷相互排斥，所以出现了“怒发冲冠”的情景。

故答案为：摩擦起电；同种。

22.【答案】(1)摩擦起电；(2)同种。

【解析】小朋友从滑梯滑下时，身体与滑梯发生摩擦，发生了摩擦起电现象，并且使头发带上了同种电荷，而同种电荷相互排斥，所以出现了“怒发冲冠”的情景。

23.【答案】(1)带电；(2)吸引。

【解析】与毛衣摩擦过的气球靠近头发，会看到气球吸引头发，这是因为与毛衣摩擦过的气球摩擦起电，从而吸引不带电的头发。

24.【答案】(1)向左；(2)调零螺丝；(3)076；(4)0.24。

【解析】(1)在连接两电流表的导线中，电流方向是由左往右的，而导线中实际上定向移动的是自由电子，所以其方向是由右向左的。

(2)使用电流表前，若其指针偏向0刻度线的左侧，应调节表盘下面的调零螺丝，使指针归零。

(3)由电路图知，电路中灯L1、L2并联，电流表A1测干路的电流，A2测灯L2这一支路的电流，即图乙是A1的示数，图丙是A2的示数，所以电路总电流I=1A，通过灯L2的电流I2=0.24A，据并联电路的电流特点得，通过灯L1的电流I1=I-I2=1A-0.24A=0.76A。

25.【答案】(1)1.2A；(2)4∶1。

【解析】由图甲可知，两个灯泡并联，电流表a测量通过灯泡L1的电流，电流表b测量干路中的电流，由并联电路电流的规律可知，电流表b选择的量程是0～3A，分度值为0.1A，所以电流表b的示数为I总=1.5A，即干路电流为1.5A；电流表a选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为Ia=0.3A，即通过灯L1的电流为0.3A；那么通过灯L2的电流大小为Ib=I总-Ia=1.5A-0.3A=1.2A

由并联电路电压的规律和欧姆定律得到灯泡L1和L2的电阻之比

。

26.【答案】电流表接线柱连接错误，电流“负进正出”(7)换接小量程。

【解析】由图丙可知，闭合开关，电流表的指针偏向零刻度线的左侧，说明电流“负进正出”，接线柱连接错误。

断开开关，纠正错误后，再闭合开关，由图丁可知，电流表的指针偏转较小，说明电流表选择较大量程，应该断开开关，换接小量程。

三、作图题

27．【解析】由电路图可知，两灯泡并联，开关S1位于干路，开关S2位于L2支路，

从电源的正极出发，依次连接L2、S2、S1回到电源的负极，然后把L1并联在L2和S2两端，如下图所示：
