(辅导班专用)九年级物理寒假讲义 专题16 电压和电阻（跟踪练习）（含解析）

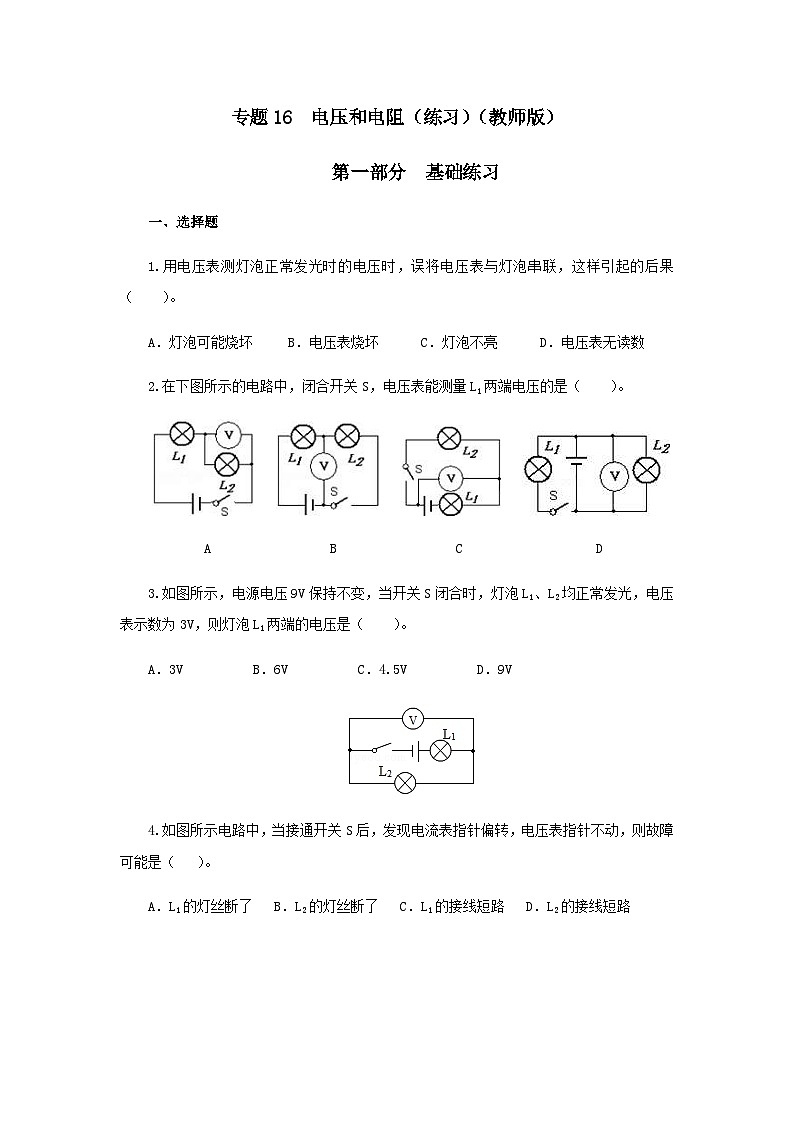

专题16  电压和电阻（练习）（教师版）

第一部分  基础练习

一、选择题

1.用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果（　　）。

A．灯泡可能烧坏     B．电压表烧坏      C．灯泡不亮      D．电压表无读数

2.在下图所示的电路中，闭合开关S，电压表能测量L1两端电压的是（　　）。

        A                 B                 C                   D

3.如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（　　）。

A．3V          B．6V          C．4.5V          D．9V

4.如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（   ）。

A．L1的灯丝断了   B．L2的灯丝断了   C．L1的接线短路   D．L2的接线短路

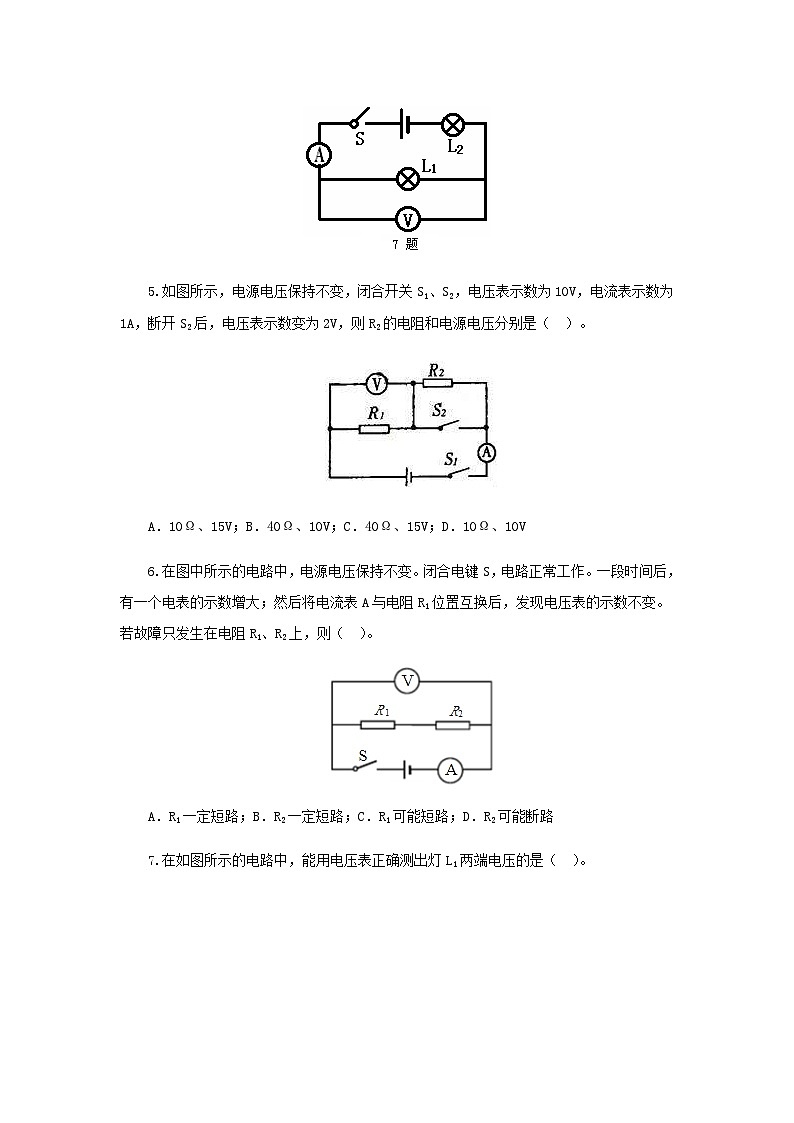

5.如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为10V，电流表示数为1A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（　）。

A．10Ω、15V；B．40Ω、10V；C．40Ω、15V；D．10Ω、10V

6.在图中所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。一段时间后，有一个电表的示数增大；然后将电流表A与电阻R1位置互换后，发现电压表的示数不变。若故障只发生在电阻R1、R2上，则（  ）。

A．R1一定短路；B．R2一定短路；C．R1可能短路；D．R2可能断路

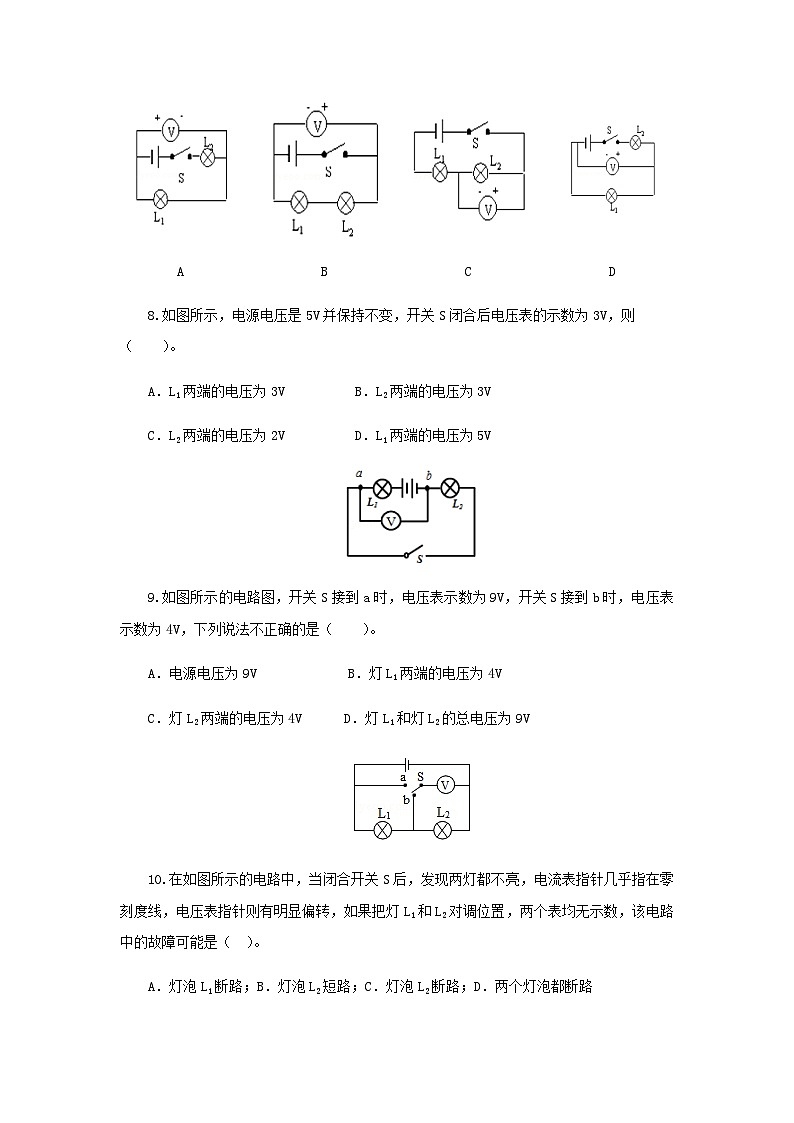

7.在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（　）。

8.如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）。

A．L1两端的电压为3V          B．L2两端的电压为3V

C．L2两端的电压为2V          D．L1两端的电压为5V

9.如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是（　　）。

A．电源电压为9V             B．灯L1两端的电压为4V

C．灯L2两端的电压为4V      D．灯L1和灯L2的总电压为9V

10.在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，如果把灯L1和L2对调位置，两个表均无示数，该电路中的故障可能是（　）。

A．灯泡L1断路；B．灯泡L2短路；C．灯泡L2断路；D．两个灯泡都断路

11.如图所示的电路中，当开关S闭合后（　　）。

A．若甲是电流表，乙是电压表，则两灯并联；

B．若甲是电流表，乙是电流表，则两灯串联；

C．若甲是电压表，乙是电流表，则两灯并联；

D．若甲是电压表，乙是电压表，则两灯串联；

12.如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是（  ）。

A． B． C.D．

13.将两滑动变阻器如图所示串联起来，如果把a、b两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P1和P2所处的位置是（　　）。

A．P1在最右端，P2在最左端 B．P1在最左端，P2在最左端

C．P1在最左端，P2在最右端 D．P1在最右端，P2在最右端

14.在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是（   ）。

二、填空题

15.小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为　  V，L1两端的电压为　　　V。

16.在一次测L1、L2灯串联的电路电压的实验中，电路两端的总电压值如图甲所示，则总电压为　　　　　　V，灯泡L1的电压如图乙所示，则灯L1的电压为　　　　　　V，灯L2的电压为　　　　　　V。

17.如图所示电路中，电源电压不变，当变阻器的滑片向左移动时，图中各表的示数变化情况是：A表___________，表___________，表___________。

18.滑动变阻器是靠改变电阻线在电路中的________来改变接入电路的电阻的，在使用滑动变阻器时，应先将滑动变阻器滑片置于________。

三、作图题

19.（1）在下图的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光。

（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。

四、实验探究题

20.按照课本要求探究串联电路中电压的规律，小明设计的电路如图所示。根据电路图把电压表分别接入到电路中的AB、BC、AC之间，测出它们的电压，填入表中：

（1）AC之间电压如图乙所示，将读出的结果填入表中。

（2）在表格中记录数据后，下一步首先应该做的是　　　　　　

A．整理器材，结束实验      B．换用不同规格的小灯泡，再测出几组电压值

C．分析数据，得出结论      D．换用电压表的另一量程，再测出一组电压值

（3）通过对上面数据的分析，可以得出的结论是：　　                      　　。

（4）指出表格的设计有哪个地方不合理？　　　　                         　　。

21.现有几根锰铜合金丝和镍铬合金丝，其规格如右表所示．请你设计实验方案，在不剪断合金丝的前提下，比较锰铜合金丝和镍铬合金丝这两种材料的导电性能。

(1)应选用编号为　_________　的锰铜合金丝和编号为　_________　的镍铬合金丝进行实验．

(2)选择实验器材并根据所选器材，画出一个能反映实验方案的电路图。

第二部分  提高练习

一、选择题

1．（2020·四川乐山）小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（　　）。

A. 电压表示数减小，灯泡亮度变暗；B. 电压表示数减小，灯泡亮度变亮；

C. 电压表示数增大，灯泡亮度变暗；D. 电压表示数增大，灯泡亮度变亮

2.（2020·江苏连云港）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（　　）。

A. 电流表示数增大；

B. 电压表示数减小；

C. 定值电阻R两端的电压增大；

D. 电压表示数与电流表示数比值增大

3.（2019·邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（  ）。

A．a为电流表，b为电流表    B．a为电压表，b为电流表

C．a为电流表，b为电压表    D．a为电压表，b为电压表

4.（2020·山东济宁）如图是已连接的部分电路，表中的结果符合 ab间、ac间、bc间的连接情况的是（  ）。

A. A B. B C. C D. D

5.（2020·宁夏）如图甲所示，是某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0，为保护电阻，显示仪是由电流表或电压表改装而成｡在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（   ）。

A. 显示仪是由电流表改装成的；

B. 热敏电阻R的阻值随着温度的升高而增大；

C. 被测温者体温越高，电路消耗的电功率越大；

D. 将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大

6．（2020·宿迁）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）。

A．铁片是水果电池的正极；

B．两个相同水果电池串联后可提供更高电压；

C．该水果电池的电压是3V；

D．水果电池将内能转化为电能

7.（2020·广安）利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样｡闭合开关，实验操作过程中出现了以下几种情况，分析错误的是（　　）。

A. 无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路；

B. 无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱；

C. 当小灯泡的实际电压为2.5V时，要测量小灯泡的额定功率，需将滑片向左移动；

D. 电压表无示数，小灯泡不亮，可能是小灯泡短路

二、填空题

8.（2020·广元）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲∶U乙=4∶1，则R1∶R2=______；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I1∶I2=______。

三、作图题

9．（2020·湘西）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3V的量程。

10．（2020·眉山）如图所示，是AB两地间的输电示意图，双横线为输电线，每千米输电线的电阻约为0.2Ω．输电线在B地某处发生了短路，为确定短路的位置距A处的距离，检修员在A地利用电压表、电流表、开关、导线和电源接成电路进行测量计算，便可知道短路处到A地的距离。请在虚线框内帮检修员设计并画出电路图。

四、实验探究题

11.（2020·南通）小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。

(1)图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整。_____

①闭合开关，发现两电表均无示数，为排查故障他将电压表改接在变阻器两端，发现电压表有示数，则电路故障可能是____｡

②排除故障，移动滑片P，电流表示数为0.14A时，电压表示数如图乙，为____V，测出的电阻为____Ω｡

(2)移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了图丙电路测量电阻。

①正确连好电路，闭合开关S，将开关S1先拨至b，移动滑动变阻器滑片P，使电压表示数为U。

②再将S1拨至a，调节电阻箱旋钮至图丁位置，观察到电压表示数略大于U，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U，此时他_____（选填“应”或“不应”）再调节滑动变阻器，以使电压表的示数恰好为U。

③推断铅笔芯接入电路的阻值_____（填写范围）。

(3)小明由上述两次实验，得出铅笔芯电阻与长度的关系，请评价他在探究过程中的不足之处∶______｡

参考答案

第一部分  基础练习

一、选择题

1.【答案】C。

【解析】当电压表与灯泡串联时，由于电压表的电阻很大，接入电路中相当于断路，所以，灯泡不亮；故C正确，A错误；此时电压表测的是电源电压，故电压表有示数，故BD错误；故选C。

2.【答案】D。

【解答】因为A B C选项均为串联电路，并且电压表都是并联在L2的两端，故ABC选项均不符合题意；

D选项中L1和L2两灯并联，电压表与两灯并联，并且两灯两端电压相等，故D选项符合题意。故选 D。

3.【答案】B。

【解析】因为L1与L2串联，电压表测L2两端的电压，并且串联电路两端电压等于各部分电压之和，所以灯泡L1两端的电压：U1=U-U2=9V-3V=6V。故选B。

4.【答案】C 。

【解析】如果L1的灯丝断了，电压表测电源电压，指针应偏转，此选项不符合题意；如果L2的灯丝断了，电路开路，电流表、电压表都无示数．此选项不符合题意；如果L1短路，此处相当于导线，电阻为零，所以电压表的示数为零，指针基本不动；电流可以通过电流表，所以电流表指针偏转，此选项符合题意；如果L2短路，此处相当于导线，电压表测电源电压，指针应偏转．此选项不符合题意。

5.【答案】B。

【解析】由电路图知，闭合开关S1、S2时，只有R1连入电路中，此时电压表示数为10V，所以电源电压：U=10V；由欧姆定律可得：；当断开S2后，R1、R2串联，电压表测R1两端电压，由串联电路的电压特点知，U2=U﹣U1=10V﹣2V=8V；由串联电路的分压原理知：，即：，所以：R2=40Ω。

6.【答案】A。

【解析】电流表内阻看做零，电压表内阻看作无穷大，电流表测量的是电路总电流，电压表示数是电源电压；如果电流表与电阻R1互换，电压表示数不变，说明电流表和电阻R1对电路影响相同；故应该是电阻R1短路。正确答案是A。

7.【答案】D。

【解析】A：由图可知，电压表接到了L1的两端，且正负接线柱接反了，故A错误。

B：由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误。

C：由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误。

D：由图可知，电压表与L1并联，正负接线柱正确，故D正确。

8.【答案】B。

【解析】由电路图可知，两灯泡串联，电压表测L2两端电压，根据串联电路特点分析答题。

由电路图可知，两灯泡串联，电压表测L2两端电压，电压表示数是3V，则L2两端电压U2=3V，故B正确、C错误；

灯L1两端电压U1=U-U2=5V-3V=2V，故AD错误。故选B。

9.【答案】B。

【解析】当开关S接到a时，两灯泡串联，电压表测电源的电压；当开关接到b时，两灯泡仍然串联，电压表测L2两端的电压，根据串联电路的电压特点求出灯L1两端的电压。

当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U=9V，故AD正确；

当开关接到b时，两电阻仍然串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V，故C正确；

因为串联电路的总电压等于各分电阻两端的电压之和，所以灯L1两端的电压U1=U-U2=9V-4V=5V，故B错误。故选B。

10.【答案】C。

【解析】由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，因电压表指针则有明显偏转，所以，电压表两接线柱与电源之间是通路，因电流表指针几乎指在零刻度线，所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡L2断路，故A、B错误，C正确。

两个灯泡都断路时，电路断路，电压表无示数，故D错误。

11.【答案】C。

【解析】先分析用电器的连接方式，然后根据电压表与被测用电器并联，电流表与被测用电器串联进行分析。

A、甲是电流表，乙是电压表，一个灯泡被短路，电路为另一个灯泡的基本电路，故A错误；

B、甲是电流表，乙是电流表，将形成电源短路，故B错误；

C、甲是电压表，乙是电流表，两灯泡并列连接，因此两灯并联，故C正确；

D、甲是电压表，乙是电压表，电路为一个灯泡的基本电路，故D错误。故选C。

12.【答案】D。

【解析】A、图A中滑动变阻器与灯泡并联，当滑片P滑到左端时，会引起灯泡短路，实现灯泡由亮到灭，但不安全，故A错误；

B、图中滑动变阻器与灯泡串联，当滑片P左右滑动时，只能改变灯泡亮度，不能使灯泡熄灭，故B错误。

C、图C中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起电源短路，故C错误。

D、图B中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到灭，故D正确。故选D。

13.【答案】C。

【解析】如图，要使滑动变阻器的阻值最大，则两个滑动变阻器的电阻线都应连入电路，故P1在最左端，P2在最右端。故选C。

14.【答案】C。

【解析】A、D、灯泡被短路，灯泡始终不会发光，故AD选项不符合题意；

B、该电路为并联电路，并联电路各支路互不影响，因此灯泡的亮度不变，故B选项不符合题意；

C、灯泡与滑动变阻器串联，滑动变阻器可以改变灯泡中的电流，即灯泡亮度可以调节，故C选项符合题意；故选C。

二、填空题

15.【答案】2；8。

【解析】从图中可以看出V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是大量程，V2的是小量程，则V1的示数为10V；V2示数为2V；

又因为串联电路两端电压等于各部分电压之和，则灯L2两端电压为2V；灯L1两端电压为10V-2V=8V。

故答案为：2；8。

16.【答案】2.5；1.1；1.4。

【解析】由图可知，电压表的量程为0～3V，分度值为0.1V，

所以甲图总电压U=2.5V，乙图灯泡L1的电压U1=1.1V，

因为串联电路中总电压等于各分电压之和，

所以灯L2的电压：U2=U-U1=2.5V-1.1V=1.4V。

故答案为：2.5；1.1；1.4。

17.【答案】增大、不变、不变。

【解析】本题中滑片上接有电压表，而电压表的电阻相当于无限大，故电压表所在的地方相当于开路，相当于把变阻器下面的两个接线柱接在电路中，此时变阻器不起变阻作用，故滑片移动时，电表A和的示数不变。

至于电压表的示数变化可以这样分析：当滑片P在b端时，电压表被短路，故示数为零；当滑片P在a端时，电压表测的是整个的最大电压，故滑片向左移动时，电压表的示数增大。

答案：增大、不变、不变。

18.【解析】①滑动变阻器是靠改变电阻线在电路中的长度来改变电阻，从而逐渐改变电路中的电流大小；

②滑动变阻器接入电路后，为保护电路，在开关闭合前应使连入电路的阻值最大．
故答案为：长度；阻值最大处。

三、作图题

19.【解析】图甲中，中间的一个是串联在电路中的，只能连电流表，而上边的是与灯泡并联的，所以应连电压表；图乙是一个由两只灯泡组成的并联电路，下边的电表是串联在干路中的，只能连电流表，中间一个应连电压表，并且如果中间一个连电流表的话，会造成电路的短路；图丙中，电池组是必不可少的，可先将其确定；根据电流方向，又因为要求两灯串联，且都能发光，所以左边一定是电池组，且正极朝上，右边选择电压表可以测L2的电压，但如果选择电流表则会将L2短路，所以应选电压表。

【答案】如图甲、乙、丙所示。

四、实验探究题

20.【答案】（1）6；（2）B；（3）在串联电路中，各部分电压之和等于总电压；（4）此实验数据表格只设计了一次实验，为了得出普遍规律，应该多设计几次。

【解析】（1）由于电压表选择的是大量程，所以其分度值是0.5V，故电压表的示数是6V；

（2）通过实验数据分析总电压与各部分电路电压之间的关系，只能验证一次，所以发现实验次数太少，需要多次测量，为使多次测量更具普遍性，要更换灯泡规格，或改变电源电压；

（3）据表中的数据能看出，串联电路中，各个部分的电压之和等于总电压；

（4）为了得出普遍规律，一次实验是不够的，故此实验数据表格只设计了一次实验，为了得出普遍规律，应多设计出几次实验的数据记录表来；

故答案为：（1）6；（2）B；（3）在串联电路中，各部分电压之和等于总电压；（4）此实验数据表格只设计了一次实验，为了得出普遍规律，应该多设计几次。

21.【解析】(1)对于多变量的探究题目，要采用控制变量的思想来设计实验；探究的是不同材料的合金丝的导电性能，就需要保持合金丝的材料不同，而控制其他因素保持一致。回归此题，锰铜合金丝和镍铬合金丝的材料不同，要想探究它们的导电性能就必须控制长度和横截面积保持一致，据此来选择实验材料。

(2)合金丝导电性能的好坏无法直接看出，所以需要运用“转换法”将其转化为易观察的现象；方法有多种，可在电路中接入一个小灯泡，通过小灯泡的明暗程度来判断它们的导电性，但这样的实验效果不是太明显；也可以在电路中接入一个电流表，通过电流表的示数来间接判断它们的导电性能。

【答案】(1)由控制变量法知，应控制两种材料的长度和横截面积相等来进行研究，表格中，D、H两根导线符合要求。

故答案为：D、H。

(2)由分析可知，在电路中串联一电流表，通过电流表的示数来判断它们的导电性能；

器材：电源、电流表、开关一个、导线若干、D导线和H导线各一根；

方法：在A、B之间分别接入D、H两根导线，观察电流表的示数的不同．若电流大，则表示导电性能好。作图如下：

第二部分  提高练习

一、选择题

1．【答案】B。

【解析】由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，电路的总电阻减小，根据欧姆定律可知，电路中电流变大，灯泡亮度变亮。故选B。

2.【答案】D。

【解析】ABC．由图可知，电阻R和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，滑动变阻器滑片向右移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=可知通过电路的电流变小，即电流表的示数变小，由U=IR可知定值电阻R两端的电压变小，由串联电路电压的规律可知变阻器两端的电压变大，即电压表的示数变大，故ABC错误；

D．电压表的示数变大，电流表的示数变小，电压表示数与电流表示数比值增大，故D正确。故选D。

3.【答案】B。

【解析】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。故选B。

4.【答案】D。

【解析】A．在ab间连接2V的电源，ac、bc间不连接，此时电路为R1的简单电路，可算出电流表示数：；A不符合题意；

B．ab间不连接，ac间连接一根导线，bc间连接2V电源，此时电路为R1的简单电路，可算出电路总功率为：；B不符合题意；

C．ab间连接一根导线，ac间连接2V电源，bc间不连接，此时电路为R2的简单电路，此时电路的总电阻为20Ω，C不符合题意；

D．ab间连接2V电源，ac间连接电压表，bc间连接一根导线，此时电路为R1、R2并联的电路，电流表测总电流，可算出并联后的电阻为：

电流表示数为： ；D符合题意。故选D。

5.【答案】B。

【解析】A．由图乙结合题意分析可知，显示仪是由电压表改装成的，故A错误；

B．因为测量人的体温时，显示仪的示数会随被测者体温的升高而变大，即热敏电阻R两端的电压变大，结合欧姆定律和串联电路电压的特点分析可知，此时R的阻值增大，即热敏电阻R的阻值随着温度的升高而增大，故B正确；

C．被测温者体温越高，热敏电阻R的阻值越大，电路的总电阻增大，因为电源的电压不变，由欧姆定律可知，电路的电流变小，所以电路消耗的电功率越小，故C错误；

D．将R0更换为阻值更大的电阻，测相同温度，由于电路得总电阻变大，所以电流变小，热敏电阻R两端的电压与原来相比将变小，即显示仪示数变小，故D错误。故选B。

6．【答案】B。

【解析】A、电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；

B、两个相同水果电池串联后可提供更高电压，故B正确；

C、由图知电压表的量程为0﹣3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；

D、水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。故选：B。

7.【答案】C。

【解析】A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电流表几乎无示数，可能电路中出现断路，电压表的示数几乎等于电源电压，可能是小灯泡断路，故A正确，不符合题意；

B．小灯泡一直很暗，通过小灯泡的电流很小，由欧姆定律可知电路中的电阻很大，滑片移动，灯泡的亮度不变，说明滑动变阻器接入电路的阻值不变，可能是因为滑动变阻器同时接了下面两个接线柱，故B正确，不符合题意；

C．灯泡的额定电压是3.8V，当小灯泡的实际电压为2.5V时，要使灯泡正常工作，灯泡两端电压增大到3.8V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向右端移动，使电压表的示数为3.8V为止，故C错误，符合题意；

D．电压表和灯泡并联，如果电压表无示数，小灯泡不亮，可能是灯泡被短路，故D正确，不符合题意。故选C。

二、填空题

8.【答案】(1)3∶1；(2)3∶4。

【解析】当开关S闭合，甲、乙两表为电压表时，甲电压表测电源的电压，乙电压表测R2两端的电压，因串联电路中总电压等于各分电压之和，则两电阻两端的电压之比为

因串联电路中各处的电流相等，由可得，两电阻的阻值之比

当开关S断开，甲、乙两表为电流表时，两电阻并联，甲电流表测R2支路的电流，乙电流表测干路电流，因并联电路中各支路两端的电压相等，则两支路的电流之比

因并联电路中干路电流等于各支路电流之和，两电流表的示数之比

。

三、作图题

9．【解析】电压表使用的0～3V量程，并联在灯泡两端，电流从正接线柱流入、负接线柱流出。如图所示：

。

10．【解析】已知输电线每千米的电阻为0.2Ω，要想求短路位置，需要用电流表测量电流，电压表测量电压，根据欧姆定律算出输电线的电阻，所以虚线框内需要有电流表、电压表和电源及开关，电流表串联在电路中，电压表并联在电源的两端，如图所示：

四、实验探究题

11.【答案】(1)如图；(2)滑动变阻器断路；(3)2.8V；(4)20；(5)不应；(6)14Ω~15Ω；(7)见解析。

【解析】(1)电源为2节干电池，电压小于3V，所以电压表量程应选0~3V的量程，电压表与铅笔芯并联，铅笔芯串联接入电路。连接电路如图所示：

①闭合开关，电流表无示数说明电路断路，电压表接在铅笔芯两端无示数，而接在滑动变阻器两端有示数，说明滑动变阻器断路。

②电压表的量程为0~3V，分度值为0.1V，所以图乙中电压表的示数为2.8V。

由欧姆定律可知电阻为

(2) ②应用等效法测电阻时，滑动变阻器的电阻应该保持不变，使S1接b时铅笔芯两端电压与S1接a时电阻箱两端电压相等，即分压效果相等，电阻箱的电阻等于铅笔芯电阻。所以实验时不应该移动滑动变阻器。

图丙中电阻箱的阻值为15Ω，观察到电压表示数略大于U，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U，则由串联分压规律可知此时电阻箱阻值变小，即电阻箱的阻值调为14Ω，所以铅笔芯接入电路的阻值为14Ω~15Ω。

(3)实验次数太少，具有偶然性。
