专题20  电与磁（练习）（解析版）

第一部分  基础练习

一、选择题

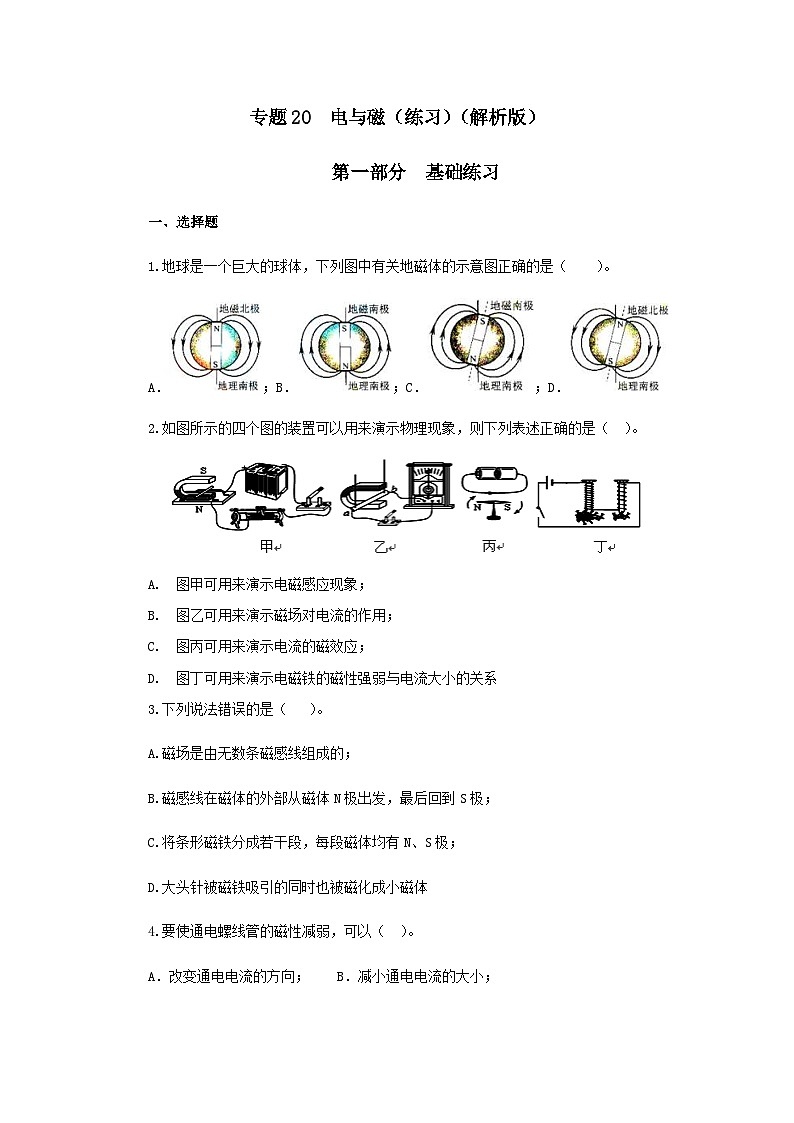

1.地球是一个巨大的球体，下列图中有关地磁体的示意图正确的是（　　）。

A．；B．；C．；D．

2.如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（ ）。

A. 图甲可用来演示电磁感应现象；

B. 图乙可用来演示磁场对电流的作用；

C. 图丙可用来演示电流的磁效应；

D. 图丁可用来演示电磁铁的磁性强弱与电流大小的关系

3.下列说法错误的是（   ）。

A.磁场是由无数条磁感线组成的；

B.磁感线在磁体的外部从磁体N极出发，最后回到S极；

C.将条形磁铁分成若干段，每段磁体均有N、S极；

D.大头针被磁铁吸引的同时也被磁化成小磁体

4.要使通电螺线管的磁性减弱，可以（  ）。

A．改变通电电流的方向；    B．减小通电电流的大小；

C．在通电螺线管中插入铁芯；D．增加通电螺线管的线圈匝数

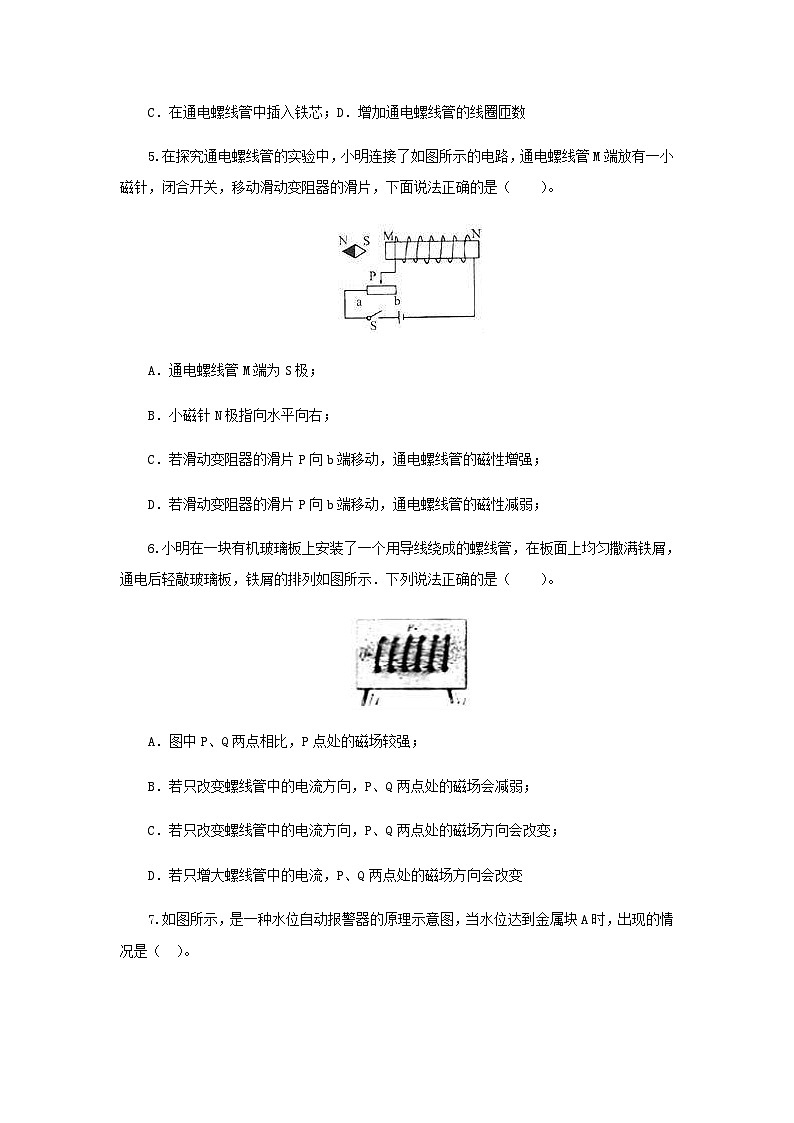

5.在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（　　）。

A．通电螺线管M端为S极；

B．小磁针N极指向水平向右；

C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强；

D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱；

6.小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（　　）。

A．图中P、Q两点相比，P点处的磁场较强；

B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱；

C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变；

D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变

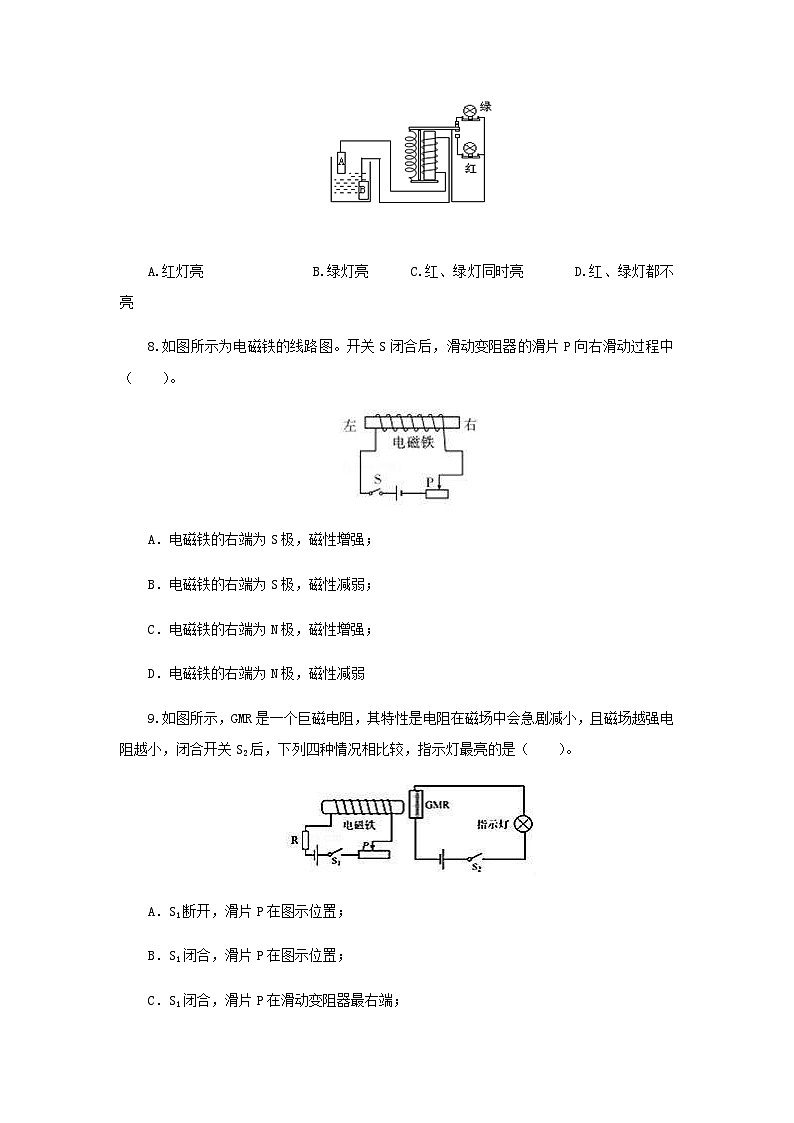

7.如图所示，是一种水位自动报警器的原理示意图，当水位达到金属块A时，出现的情况是（  ）。

A.红灯亮                       B.绿灯亮         C.红、绿灯同时亮        D.红、绿灯都不亮

8.如图所示为电磁铁的线路图。开关S闭合后，滑动变阻器的滑片P向右滑动过程中（　　）。

A．电磁铁的右端为S极，磁性增强；

B．电磁铁的右端为S极，磁性减弱；

C．电磁铁的右端为N极，磁性增强；

D．电磁铁的右端为N极，磁性减弱

9.如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（　　）。

A．S1断开，滑片P在图示位置；

B．S1闭合，滑片P在图示位置；

C．S1闭合，滑片P在滑动变阻器最右端；

D．S1闭合，滑片P在滑动变阻器最左端

10.下列各图能说明动圈式话筒原理的是（    ）。

11.小科以塑料管为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关S闭合后，灯泡发光。下列说法错误的是（  ）。

A．甲电机转动带动乙电机转动；

B．甲电机相当于发电机；

C．乙电机工作原理是电磁感应；

D．甲、乙电机都实现了电能和机械能之间的转化

12.电磁感应现象在生活及生产中的应用非常普遍，下列不属于电磁感应现象及其应用的是（     ）。

13．下列四幅图中，工作原理与其他三个不同的是（　　）。

A．帽子上的风扇 B．手摇发电机

C．扬声器 D．自制小电动机

14.图示，①②③④为探究物理规律的四个实验，abcd 为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是（  ）。

A.  B.

C.  D.

二、填空题

15．如图所示，是利用被磁化的缝衣针制成的简易指南针，若静止时针尖指向地理位置的北方，则针尖是简易指南针的　   　极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的　   　方。

16.如图所示是一种水位自动报警器的原理图。水位没有达到金属块A时，灯　 　亮；水位达到金属块A时，由于一般的水是　  　，灯　     亮。

17．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1、R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯　   　（能/不能）运行，电磁铁的上端是　   　极，电梯超载时报警说明压敏电阻的阻值随压力增大而　   　。

三、作图题

18．根据要求画图：

（1）如图甲所示，标出通电螺线管中的电流方向和N、S极；

（2）在图乙中标出右边磁体的磁极和磁场的磁感线方向。

19．按照要求完成作图。在图中标出通电螺线管的N极。

四、实验探究题

20．在“探究导体在磁场中运动时产生感应电流的条件”的实验中，小磊将蹄形磁体放在水平桌面上，将导体棒悬挂在蹄形磁体的两磁极之间，按如图所示将导体棒、开关和灵敏电流表连接起来。已知电路器件均完好。

（1）如图甲所示，导体棒沿水平方向向右快速运动，电流表指针不发生偏转，这是因为　     　。

（2）闭合开关，使导体棒竖直上下运动，观察发现电流表的指针　     　；再使导体棒水平向右运动，发现电流表指针向左偏转；再让导体棒水平向左运动，发现电流表指针向右偏转，说明感应电流的方向与　       　有关。

（3）如图乙所示，使导体棒水平方向右运动，发现电流表指针向右偏转，说明感应电流的方向与　 　有关。

（4）实验表明，闭合电路的一部分导体在磁场中做　    　运动时，电路中就会产生感应电流。

（5）实验过程中，如果想使电流表指针偏转更明显一些，下列方法中可行的是　  　（填选项前的字母）。

A．换用量程更小且更灵敏的电流表

B．使导体棒在蹄形磁体中沿竖直方向运动

第二部分  提高练习

一、选择题

1．（2020·四川雅安）如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（　　）。

A. 甲实验说明电能可以转化为动能

B. 乙实验说明利用磁场可以产生电流

C. 根据图丙的实验原理，制成了电动机

D. 丁实验说明同名 磁极相互吸引，异名磁极相互排斥

2．（2020·四川遂宁）对于下列四个实验的描述完全正确的有（　　）。

①甲图实验现象说明了动圈式话筒的工作原理

②乙图实验探究的结论是：材料长度均相同的导体，粗导体的电阻大，细导体的电阻小

③丙图实验证明通电导体周围存在磁场

④丁图中开关闭合导体ab向左运动，若同时改变电流方向和磁场方向，导体ab运动方向不改变

A．①② B．①②③ C．②③④ D．①③④

3.（2020·重庆）电让我们的生生活丰富多彩，关于图2所示情景说法正确的是（    ）。

A.甲图中的通电电螺线管，它的B端是螺线管的S极；

B.乙图中的手摇发电机，工作时把电能转化好机械能"；

C.丙图中的插座，孔L没有连接火线或零线，完全无用；

D.丁图中的测电笔，在使用时手应接触测电笔尾部的金属体

4.（2020•岳阳）如图所示的四个实验，能反映电动机工作原理的是（  ）。

A                  B                  C                    D

5.（2020·山东滨州）关于下列四幅图表述正确的是（　　）。

A. 图甲：司南是利用地球的引力指示南北的；

B. 图乙：电生磁是由法国的安培最早发现的；

C. 图丙：只要导体在磁场中运动，就一定会产生电流；

D. 图丁：这是电动机的工作原理

6.（2020·贵州黔西南）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。下列四幅图中与此电流表工作原理相同的是(   )。

A.  B. C. D.

7．（2020·哈尔滨）关于甲、乙两图的说法中，正确的是（　　）。

A．甲图中改变电流大小，电流周围磁场强弱不发生改变

B．甲图中改变电流方向，小磁针的偏转方向不发生改变

C．利用乙图可研究电磁感应现象

D．乙图中闭合开关后，静止的导体ab就会运动

8．（2020·绥化）下列四个装置中利用电磁感应现象制成的是（　　）。

A．动圈式话筒

B．电动机

C．扬声器

D．电磁继电器

9.（2020·广东）关于如图所示的实验装置，表述错误的是（  ）。

A. 该装置可用来研究电磁感应现象；

B. 该装置能将电能转化为机械能；

C. 该装置可用来研究磁场对通电导体的作用；

D. 该装置揭示的原理可应用于电动机

10.（2020·德州）如图所示，实验与应用实例对应关系正确的是（　　）。

A.  B.

C. D.

11.（2020·广元）下图能说明发电机工作原理的是（　　）。

A.  B.

C.  D.

12．（2020·天水）我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是（　　）。

A． B．

C． D．

13．（2020·东莞）如图所示，下列装置利用了电磁感应原理的是（　　）。

A．奥斯特实验 B．发电机模型

C．电动机模型 D．喇叭工作模型

14.（2020·龙东）下列四个实验，工作原理能和左边电动剃须刀工作原理相同的是（    ）。

二、填空题

15.（2020·贵州黔南）在下图所示的四幅图中，图_____能表明分子之间有引力；图_______是用来研究通电导体在磁场中会受到力的作用∶图________中的原理可用来制造发电机。

16.（2020·四川甘孜州）如图所示，闭合开关S，小磁针静止时N极指向_______（选填“左”或“右”）．向左移动滑动变阻器的滑片，螺线管的磁性_____（选填“增强”或“减弱”）

17.（2020·四川成都A）图是我国古代发明的指南针——司南，能指示南北方向。因为地球周围存在地磁场，指南针静止时它的南极指向地理的_________极附近。指南针放在通电导线附近发生了轻微偏转，是因为_________产生了磁场。

18.（2020·江苏连云港）白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝______，说明______，由此原理可以制成______。

19.（2020·天津）图中，静止在通电螺线管周围的小磁针，其中指向错误的是______（填标号）。

20.（2020·武汉）如图所示的装置可以用来研究_________(填“电动机”或“发电机”)的工作原理。将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转，表明导体ab中_____(填“有”或“没有”)感应电流通过，导体ab的机械能转化为________能。

21.（2019·达州）如图是研究电磁铁磁性的电路图，则电磁铁的S极为     （选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变     （选填“强”或“弱”）。

三、作图题

22.（2020·贵州黔南）在如图中标出静止在磁场中的小磁针的N、S极和磁感线的方向。

23.（2020·贵州黔西南）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。

24.（2020·江苏连云港）如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流方向和小磁针静止时的N极。

专题20  电与磁（练习）（解析版）

第一部分  基础练习

一、选择题

1.【答案】C。

【解析】（1）地磁两极和地理两极不完全重合，地磁北极在地理南极附近，地磁南极在地理北极附近，因此AB两图不正确；

（2）地磁场的磁感线从地磁北极（地理的南极附近）出来，回到地磁南极（地理的北极附近），因此C正确，D不正确。故选C。

2.【答案】C。

【解析】A、甲图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，故A错误；

B、乙图中导体棒ab在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，故B错误；

C、放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，故C正确；

D、通电后串联的两绕有线圈的铁钉都可吸引小铁钉，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，故D错误；故选C。

3.【答案】A。

【解析】A、磁场是磁体周围的看不见、摸不着的物质，但它是确实存在的；磁感线是我们为了形象的描述磁场，假想出来的物理模型，是不存在的，所以A是错误的；

B、磁感线在磁体的外部是从N极发出，回到S极的，所以B是正确的；

C、条形磁体分成若干段，每段磁体都有两个磁极：N极和S极，所以C是正确的；

D、大头针在被磁体吸引的过程就是它被磁化的过程，所以D是正确的。故选A。

4.【答案】B。

【解析】A、改变电流的方向，只能改变通电螺线管的磁极．不符合题意；

B、在相同条件下，减小电流，磁性减弱．符合题意；

C、在相同条件下，插入铁芯，磁性增强．不符合题意；

D、在相同条件下，增加匝数，磁性增强．不符合题意。故选B。

5.【答案】D。

【解析】A、电流从螺线管左端流入，右端流出，据安培定则可知，此时电磁铁的M端是N极，N端是S极，故A错误；

B、据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，即小磁针N极指向水平向左。故B错误；

C、D、滑动变阻器的滑动片P向b端移动，电阻变大，电流变小，故电磁铁的磁性变弱。故C错误、D正确。故选D。

6.【答案】C。

【解析】A、由图可以看出通电螺线管的磁场和条形磁体的磁场一样，并且可以看到Q点铁屑的分布比P点密集，由此可以确定Q点的磁场比P点强，故A错误；

BC、只改变电流方向，则磁场方向发生改变，但通电螺线管的磁场强弱不变，故B错误，C正确；

D、只增大螺线管中的电流，则磁场的强弱发生改变，但磁场方向不变，故D错误。

故选C。

7.【答案】A。

【解析】当水位达到金属块A时，控制电路接通．电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭．与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮。故现象为：红灯亮，绿灯灭。则：

A、由上面分析的现象红灯亮，绿灯灭知：A正确；

B、由上面分析的现象红灯亮，绿灯灭知，绿灯亮与现象矛盾，所以B错误；

C、由上面分析的现象红灯亮，绿灯灭知，绿灯亮与现象矛盾．所以C错误；

D、由上面分析的现象红灯亮，绿灯灭知，红灯灭与现象矛盾．所以D错误。所以选A。

8.【答案】D。

【解析】由图可知，电流从螺旋管的左端流入、右端流出，用右手握住螺旋管，四指指向电流的方向，则大拇指指向右端，所以右端是N极，故AB错误；

滑动变阻器的滑片P向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，

由I=可知，电路中的电流变小，通过电磁铁的电流变小，

则在螺旋管的匝数一定时，电磁铁的磁性减弱，故C错误、D正确。故选D。

9.【答案】D。

【解析】A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I=可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；

BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；

当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I=可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确。故选D。

10.【答案】C。

【解析】动圈式话筒是通过声音引起话筒内线圈振动，线圈在磁场中切割磁感线产生感应电流，属于电磁感应现象。

A图属于电流产生磁场；B图属于通电导体在磁场中受力；C图是导体切割磁感线产生感应电流；D图通电线圈产生磁场，是电磁铁。综上所述，正确答案是C。

11.【答案】B。

【解析】甲电动机因为有电池才转动，所以甲是电动机；乙是因为甲转轴带动转动，转动了才有电，使灯泡发光，所以乙是发电机，所以A、C正确，B错误；

D选项，甲电机是电能转化为机械能，乙电机是机械能转化电能，它们都实现了电能和机械能之间的转化；故D正确。故选B。

12.【答案】C。

【解析】A、发电机是利用线圈在磁场中做切割磁感线运动从而产生电流---电磁感应现象来工作的，所以A不符合题意；

B、动圈式话筒是利用说话时空气柱的振动引起绕在磁铁上的线圈做切割磁感线运动，从而产生随声音变化的电流，利用了电磁感应现象，所以B不符合题意；

C、电动机是利用通电线圈在磁场中受力转动的原理来工作的，所以C符合题意；

D、变压器是利用电磁感应现象的原理来改变交流电压的，所以D不符合题意。故选C。

13．【答案】B。

【解析】ACD、通电导线在磁场中受力，是电动机的原理图；

B、闭合回路中的部分导体在磁场中做切割磁感线运动时会产生感应电流，即发电机的原理。故B与其他三个原理不同。故选B。

14.【答案】AC。

【解析】A．①图说明通电导体在磁场中受力，电动机就是根据这个原理制成的，故A正确；

B．②图说明同种电荷相互排斥，而磁悬浮列车是依据磁极间的相互作用来实现悬浮和运行的，故B错误；

C．③图演示的是电磁感应现象，手摇发电机是根据电磁感应现象制成的，故C正确；

D．④图说明同名磁极相互排斥，而验电器的工作原理是同种电荷相互排斥，故D错误。故选AC。

二、填空题

15【答案】N；北。

【解析】若静止时针尖指向地理位置的北方，说明指向地磁南极附近，则针尖是简易指南针的N极。无论如何转动底座，N极指向是不变的，所以针尖N极还是指向地理北方。

故答案为：N；北。

16.【答案】L1；导体； L2。

【解析】当水位下降没有达到金属块A时，使控制电路断开，电磁铁失去磁性，弹簧拉着衔铁使动触点与上面的静触点接触，工作电路接通，则L1 亮。

当水位上涨时，水与金属A接触，由于水是导体，使控制电路接通，电磁铁吸引衔铁，使动触点与下面的静触点接触，工作电路接通，则 L2灯发光。

故答案为：L1；导体； L2。

17．【答案】不能；S；减小。

【解析】工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极；

正常情况下（未超载时），衔铁没有被弹簧拉起，K与静触点A接触，电梯正常工作；

超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工作。

故答案为：不能；S；减小。

三、作图题

18．【答案】见解析。

【解析】（1）由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的左端为N极，右端为S极。根据右手定则，伸出右手，让右手的大拇指指示螺线管的N极（螺线管的左端），四指弯曲所指的方向为电流的方向。所以，电流由最左端的导线流入。

（2）据图可知，此时一定是异名磁极，左端是N极，右端一定是S极，故磁感线的方向是向右的，如下图所示：

19．【答案】见解析。

【解析】电流表的上端是“+”接线柱，说明电流是从螺线管的右端流向左端，根据安培定则可知螺线管的右端是N极，左端是S极；如图所示：

四、实验探究题

20．【答案】（1）开关没有闭合；（2）不发生偏转；导体的运动方向；（3）磁场方向；（4）切割磁感线；（5）A。

【解析】（1）如图甲所示，导体ab向右运动，电流计指针不偏转，因为开关没有闭合；

（2）闭合开关，使导体棒竖直上下运动，此时导体没有切割磁感线，不会产生感应电流，则电流表的指针不会偏转；

再使导体棒水平向右运动，导体切割磁感线，会产生感应电流，电流表指针向左偏转；再让导体棒水平向左运动，导体运动方向发生了变化，电流表指针向右偏转，说明感应电流的方向与导体的运动方向有关；

（3）图甲和图乙的不同之处在于磁场的方向发生了变化，图乙中导体棒水平方向右运动，但磁场方向改变，电流表指针向右偏转，说明感应电流的方向与磁场方向有关；

（4）产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动；

（5）A．换用量程更小且更灵敏的电流表，可以使电流表指针偏转更明显一些，故A正确；

B、使导体棒在蹄形磁体中沿竖直方向运动，不切割磁感线，没有感应电流产生，故B错误。

故答案为：（1）开关没有闭合；（2）不发生偏转；导体的运动方向；（3）磁场方向；（4）切割磁感线；（5）A。

第二部分  提高练习

一、选择题

1．【答案】A。

【解析】由实验的装置及实验现象可知实验的原理及意义。

A．导体棒与电源相连，当通以电流时由于受磁场力作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故A正确；

B．导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故B错误；

C．导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故C错误；

D．两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故D错误。故选A。

2．【答案】D。

【解析】①图中闭合电路的一部分导体ab在磁场中做切割磁感线运动，会产生感应电流，这就是电磁感应现象，动圈式话筒的工作原理就是电磁感应现象，故①正确；

②乙图中，材料相同，长度相同，横截面积越大的导体的电阻越小，故②错误；

③图中是奥斯特实验，该图中的实验现象说明通电导体周围存在着磁场，故③正确；

④图中有电源，是演示磁场对电流作用的实验装置，导体受力的方向与电流方向和磁场方向有关，若同时改变电流方向和磁场方向，导体ab运动方向不改变，故④正确。

故选：D。

3.【答案】D。

【解析】A选项，图中电流如图.

根据右手螺旋定则掌心面向自己，大拇指只想B端，所以B端为N极，A错误；B选项，发电机是将机械能转化为电能，B错误；C选项，三孔插座为左零右火上地，即1为地线、2为零线、3为火线，有用，C错误；D选项，测电笔在使用时要用手接触测电笔尾部的金属体，D正确。

4.【答案】D。

【解析】电动机的工作原理是磁场对电流有力的作用，图D是电动机的作用原理。

故选D。

5.【答案】D。

【解析】A．司南利用地磁场对磁体有力的作用来指示南北，故A错误；

B．电生磁是由丹麦物理学家奥斯特最早发现的，故B错误；

C．导体在磁场中运动，若不切割磁感线，就不会产生感应电流，故C错误；

D．图中通电导体在磁场中会受到力的作用，这是电动机的工作原理，故D正确。

故选D。

6.【答案】A。

【解析】由题知，电流表工作原理：通电线圈在磁场中受力而转动，因此可以利用电流表指针转动幅度来体现电路中电流的大小。

A．A图为研究通电导体在磁场中受力运动的实验，是电动机的原理图，与电流表工作原理相同，故A符合题意；

B．B图是奥斯特实验，说明通电导体周围存在磁场，与电流表的工作原理无关，故B不符合题意；

C．C图探究的是电磁感应现象的实验，与电流表的工作原理无关，故C不符合题意；

D．D图探究的是电磁铁磁性影响因素的实验，与电流表的工作原理无关，故D不符合题意。故选A。

7．【答案】C。

【解析】A、甲图是奥斯特实验，改变电流大小，电流周围磁场强弱会发生改变，故A错误；

B、甲图中改变电流方向，磁场的方向发生了改变，则小磁针的偏转方向发生改变，故B错误；

C、图乙中，闭合电路的一部分导体ab在磁场中做切割磁感线运动，会产生感应电流，这就是电磁感应现象，故C正确；

D、乙图中闭合开关后，静止的导体ab中无电流通过，不会运动，故D错误。故选：C。

8．【答案】A。

【解析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象。

A、动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故A正确；

B、电动机是利用通电导线在磁场中受力运动的原理制成的，故B错误；

C、扬声器把电信号转化为声信号，利用通电导体在磁场中受力运动的原理，故C错误；

D、电磁继电器的主要部件是电磁铁，利用电流的磁效应原理，故D错误；故选：A。

9.【答案】A。

【解析】A．图中不是电磁感应的研究装置，因此不能研究电磁感应现象，故A错误，符合题意；

B．该装置实验过程中使电能转化为机械能，故B正确，不符合题意；

C．图中的装置可以研究磁场对通电导体的作用力，故C正确，不符合题意；

D．通电导体在磁场中受力是电动机的原理，故D正确，不符合题意。故选A。

10.【答案】C。

【解析】A．图中说明电流的磁效应，而电饭煲是利用电流的热效应工作的，故A错误；

B．图中说明电荷间相互作用，而磁悬浮列车是依据磁极间的相互作用来实现悬浮和运行的，故B错误；

C．滑动变阻器的变阻原理是通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流，故C正确；

D．电铃是利用电流的磁效应工作的，与电磁感应无关，故D错误。故选C。

11.【答案】C。

【解析】A．小磁针发针偏转说明通电导体周围有磁场，选项不符合题意；

B．开关闭合后，导体中存在电流，电流在磁场中受到安培力作用，从而产生运动，故属于电动机原理，选项不符合题意；

C．在外力作用下导体棒切割磁感线，从而产生感应电流使电流表发生偏转，属于电磁感应现象，所以为发电机的原理，选项符合题意；

D．此图是电磁继电器的原理图：开关闭合后，电路中有电流，电磁铁吸引衔铁，是电流的磁效应；触电将电热器接通时，电热器产生热量，是电流的热效应；触点将电动机接通时，电动机转动，电能转化为机械能，选项不符合题意。 故选C。

12．【答案】C。

【解析】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。

A、图中的实验说明条形磁铁对小磁针有力的作用，是磁体的基本性质，故A不符合题意；

B、由图知，这是研究电磁铁磁性强弱的影响因素，利用的是电流的磁效应，故B不符合题意；

C、图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，故C符合题意；

D、图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，产生感应电流，这是电磁感应现象，故D不符合题意。故选：C。

13．【答案】B。

【解析】A、通电导线周围存在着磁场，是奥斯特首先发现的，这是电流的磁效应，故A错误；

B、图中的闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，这就是电磁感应现象，属于发电机的原理，故B错误；

CD、电动机是用磁场对通电导体的作用的原理工作的；喇叭的工作原理与电动机原理相同，故CD错误。故选：B。

14.【答案】C。

【解析】电动剃须刀主要部分是电动机，其工作原理是通电线圈在磁场中受力的作用。

A、电磁感应现象故A错；

B、发电机的工作原理，故B错；

C、通电导体在磁场中受力的作用，故C正确；

D、通电导体周围存在磁场，故D错。故选C。

二、填空题

15.【答案】（1）A；（2）D；（3）C。

【解析】图A中，压紧的铅块下可挂重物，说明分子之间存在引力。
图B中，压缩活塞使得筒内的空气内能增加、温度升高，是将机械能转化为内能的过程。
图C中闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，这就是发电机的原理。

图D中，闭合开关，通电导体在磁场中受力运动，根据此原理制成了电动机。

16.【答案】（1）左；（2）增强。

【解析】根据右手定则，右手四指弯曲指向电流方向握住螺线管，则大拇指指向左，因此电磁铁的N极向左，根据同名磁极相互排斥，异名磁极相互吸引，则小磁针S极向右，N极指向左；

滑动变阻器滑片向左移动后，滑动变阻器的电阻丝接入电路部分变短，电阻变小，使得电路中电流增大，因此电磁铁的磁性增强。

17.【答案】（1）南；（2）电流。

【解析】指南针静止时，南极所指的方向是地理的南极附近，是地磁场的北极。

将指南针放在通电导线附近，指南针会发生偏转，说明电流产生了磁场。

18.【答案】（1）晃动；（2）通电导体在磁场中受力；（3）电动机。

【解析】将强磁体靠近通电白炽灯的灯丝，发现灯丝在晃动，说明通电导体在磁场中受力的作用，电动机是根据此原理制成的。

19.【答案】①。

【解析】由图示知，电流从通电螺线管的右边流入，据安培定则知，通电螺线管的N极在左端，而名磁极相互排斥，异名磁极相互吸引，所以①号小磁针的N极应指向左边。

20.【答案】（1）电动机；（2）有；（3）电。

【解析】闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来，表明通电导体在磁场中受到力的作用，该装置可以用来研究电动机的工作原理。

将图中的电源换成电流表，使导体ab左右摆动，它此时做切割磁感线运动，闭合电路中会产生感应电流，即导体ab中有感应电流通过，电流表指针发生偏转，该过程消耗机械能，获得电能，将机械能转化为电能。

21.【答案】B；弱。

【解析】（1）由图看出，电流从电磁铁下端流入，依据安培定则，四指顺着电流方向，大拇指应向上握住电磁铁，所以上端为N极，B端的磁极为S极。

（2）滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电路中的电流变小，电磁铁的磁性减弱。

故答案为：B；弱。

三、作图题

22.【答案】如图。

【解析】①由图可知，螺旋管的右端为N极，小磁针静止时的右端为N极；因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向左的。

②根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的右端为N极，因此小磁针的左端为S极，右端为N极。如图所示：

23.【答案】如图。

【解析】根据磁极间的相互作用，可判断螺线管的左端为S极，右端为N极；磁体外部磁感线是由磁体的N极出发，S极进去；最后根据安培定则判断螺线管上电流方向向下，则电源右端为正极，左端为负极。如图所示

24.【答案】如图。

【解析】磁体的外部，磁感线从N极出发回到S极，由图可知，螺线管的左端是N极，由安培定则可知电流从螺线管的左端流入，右端流出，由异名磁极相互吸引可知小磁针的右端是S极，左端是N极，如图所示：
