2020年辽宁省本溪市、铁岭市、辽阳市中考物理试题（含解析）
展开
这是一份2020年辽宁省本溪市、铁岭市、辽阳市中考物理试题（含解析），共27页。试卷主要包含了选择题，填空题，作图题，简答题，实验等内容，欢迎下载使用。

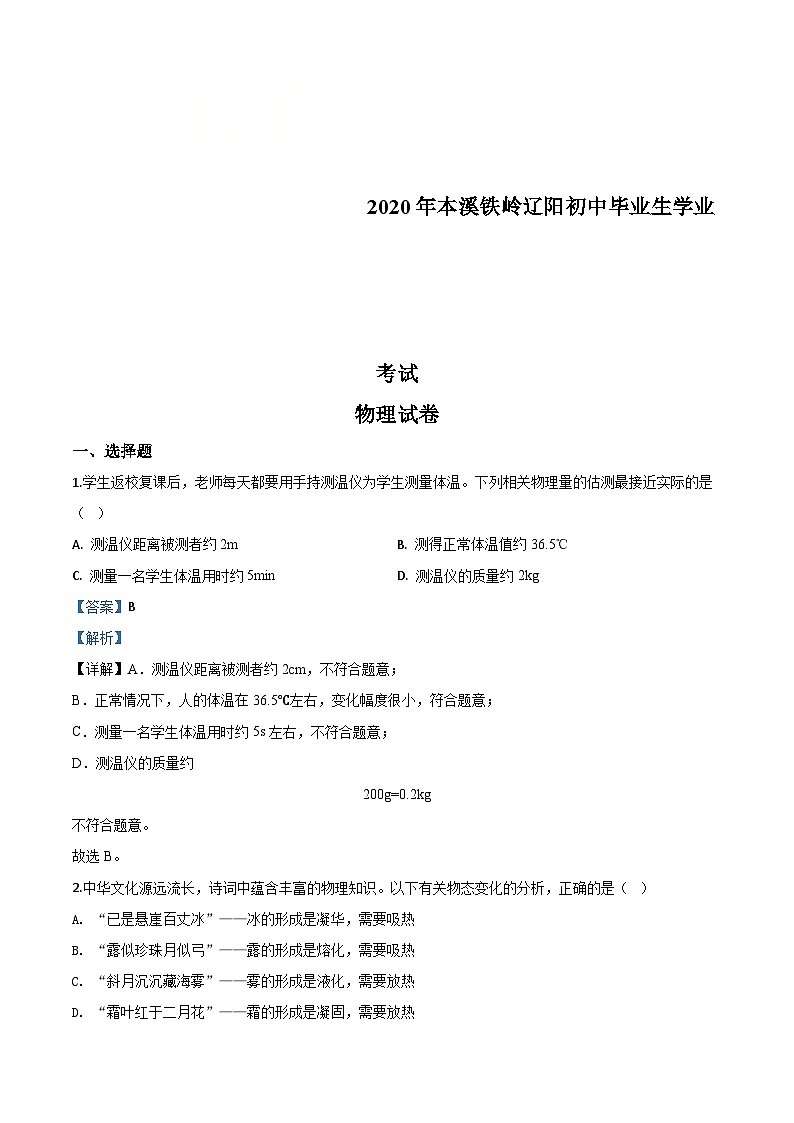

2020年本溪铁岭辽阳初中毕业生学业考试
物理试卷
一、选择题
1.学生返校复课后，老师每天都要用手持测温仪为学生测量体温。下列相关物理量的估测最接近实际的是（ ）
A. 测温仪距离被测者约2m B. 测得正常体温值约36.5℃
C. 测量一名学生体温用时约5min D. 测温仪的质量约2kg
【答案】B
【解析】
【详解】A．测温仪距离被测者约2cm，不符合题意；
B．正常情况下，人的体温在36.5℃左右，变化幅度很小，符合题意；
C．测量一名学生体温用时约5s左右，不符合题意；
D．测温仪的质量约
200g=0.2kg
不符合题意。
故选B。
2.中华文化源远流长，诗词中蕴含丰富的物理知识。以下有关物态变化的分析，正确的是（ ）
A. “已是悬崖百丈冰”——冰的形成是凝华，需要吸热
B. “露似珍珠月似弓”——露的形成是熔化，需要吸热
C. “斜月沉沉藏海雾”——雾的形成是液化，需要放热
D. “霜叶红于二月花”——霜的形成是凝固，需要放热
【答案】C
【解析】
【详解】A．冰是水凝固形成的，是凝固现象，需要放热，故A错误；
B．露是水蒸气遇冷液化形成的小水滴，液化放热，故B错误；
C．雾是空气中的水蒸气遇冷形成的小水珠，是液化现象，需要放热，故C正确；
D．霜是空气中的水蒸气遇冷形成的小冰晶，是凝华现象，凝华放热，故D错误。
故选C。

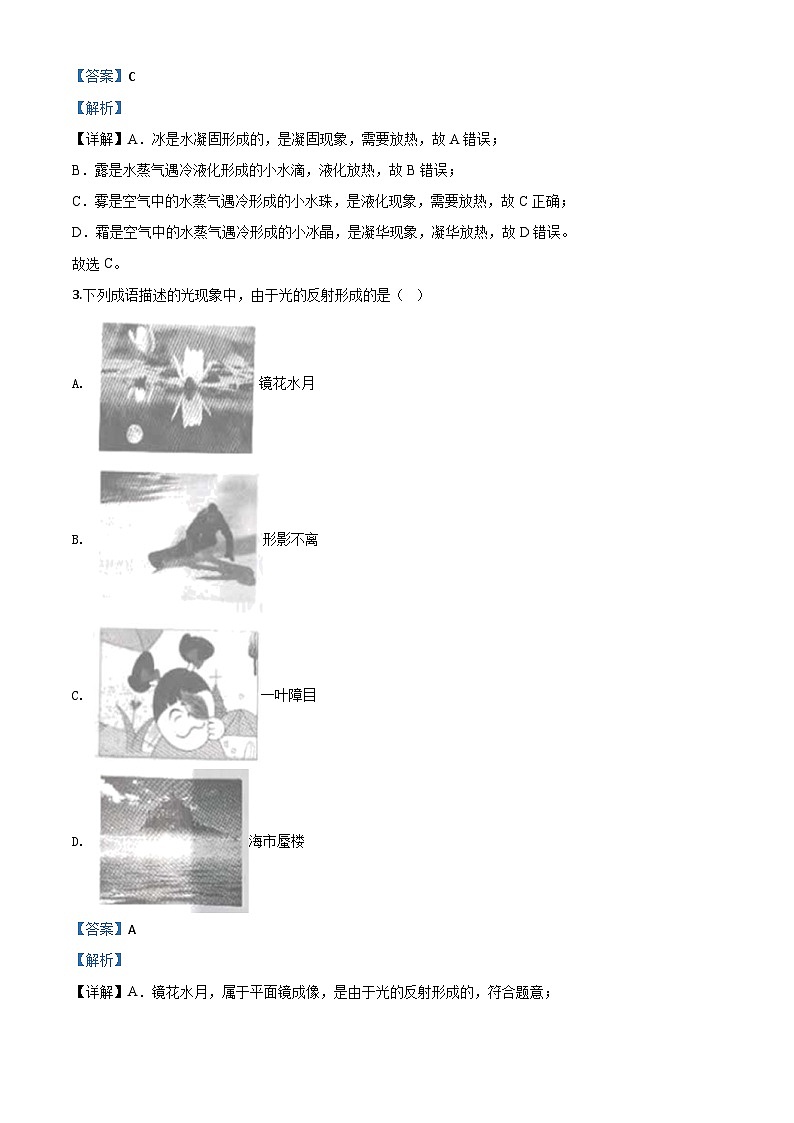

3.下列成语描述的光现象中，由于光的反射形成的是（ ）
A. 镜花水月
B. 形影不离
C. 一叶障目
D. 海市蜃楼
【答案】A
【解析】
【详解】A．镜花水月，属于平面镜成像，是由于光的反射形成的，符合题意；
B．形影不离，影子是由光沿直线传播形成的，不符合题意；
C．一叶障目，是指一片叶子挡在眼前就看不见东西了，这是因为光是沿直线传播的，不符合题意；
D．海市蜃楼是光在不均匀的介质中传播时发生的折射现象，不符合题意。
故选A。

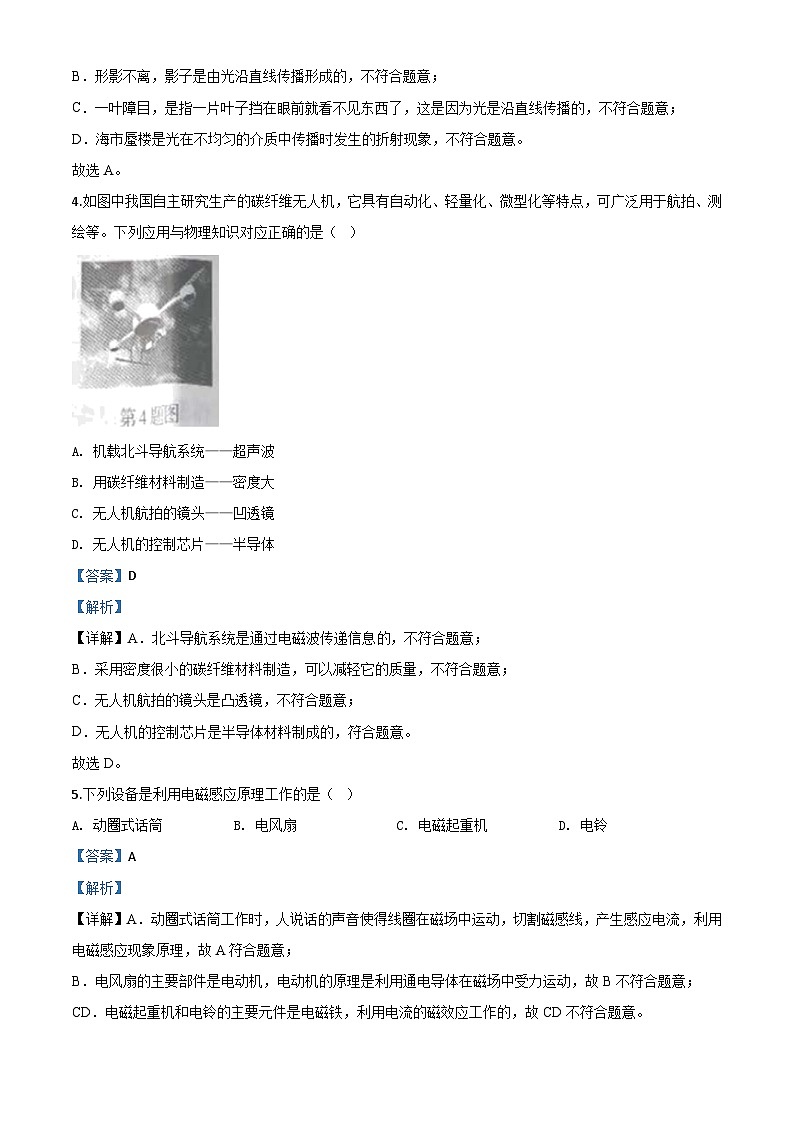

4.如图中我国自主研究生产的碳纤维无人机，它具有自动化、轻量化、微型化等特点，可广泛用于航拍、测绘等。下列应用与物理知识对应正确的是（ ）
A. 机载北斗导航系统——超声波
B. 用碳纤维材料制造——密度大
C. 无人机航拍的镜头——凹透镜
D. 无人机的控制芯片——半导体
【答案】D
【解析】
【详解】A．北斗导航系统是通过电磁波传递信息，不符合题意；
B．采用密度很小的碳纤维材料制造，可以减轻它的质量，不符合题意；
C．无人机航拍的镜头是凸透镜，不符合题意；
D．无人机的控制芯片是半导体材料制成的，符合题意。
故选D。
5.下列设备是利用电磁感应原理工作的是（ ）
A. 动圈式话筒 B. 电风扇 C. 电磁起重机 D. 电铃
【答案】A
【解析】
【详解】A．动圈式话筒工作时，人说话的声音使得线圈在磁场中运动，切割磁感线，产生感应电流，利用电磁感应现象原理，故A符合题意；
B．电风扇的主要部件是电动机，电动机的原理是利用通电导体在磁场中受力运动，故B不符合题意；
CD．电磁起重机和电铃的主要元件是电磁铁，利用电流的磁效应工作的，故CD不符合题意。
故选A。
6.下列做法符合安全用电规范的是（ ）
A. 使用绝缘皮破损的插头 B. 电灯接在火线和控制开关之间
C. 电冰箱的金属外壳接地 D. 用湿抹布擦发光的电灯
【答案】C
【解析】
【详解】A．使用绝缘皮破损的插头，人很容易接触到火线而发生危险，不符合题意；
B．开关应该接在火线和电灯之间，断开开关，保证用电安全，不符合题意；
C．电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，符合题意；
D．用湿抹布擦发光的灯泡，由于生活用水是导体，容易发生触电，不符合题意。
故选C。
7.如图是我国生产的“鲲龙”AG600特种飞机，它是目前世界上在研的最大水陆两栖飞机，可用于森林灭火、水上救援等。关于“鲲龙”，下列说法正确的是（ ）
A. 它取水后加速升空，机械能逐渐减小
B. 它能升空，利用了空气流速越大的位置，压强越大
C. 它在火场上方投水灭火，水加速下落是因为受到重力
D. 它在水面上方匀速盘旋搜寻救援目标时，受到的是平衡力
【答案】C
【解析】
【详解】A．它取水后加速升空，质量变大，速度变大，动能变大，高度变大，重力势能变大，机械能逐渐变大，故A错误；
B．它能升空，利用了空气流速越大的位置，压强越小，故B错误；
C．它在火场上方投水灭火，因为水受到重力，所以水加速下落，故C正确；
D．它在水面上方匀速盘旋，运动状态发生改变，受到的是非平衡力，故D错误。
故选C
8.小鹏家购买了一箱重960N的装修材料，工人用如图所示的滑轮组将装修材料匀速提高9m，用时3min，若滑轮组的机械效率为80%（不计箱子重、绳重和摩擦）。小鹏计算的下列物理量正确的是（ ）
A. 绳子自由端移动的速度为0.05m/s B. 做的有用功为8640J
C. 拉力为240N D. 拉力的功率为48W
【答案】B
【解析】
【详解】由图可知，滑轮组的动滑轮绕4段绳。
A．装修材料上升的速度
v==0.05m/s
绳子自由端移动的速度为
v绳=4v=4×0.05m/s=0.2m/s
故A错误；
B．做的有用功为
W有=Gh=960N×9m=8640J
故B正确；
C．滑轮组的机械效率为
拉力大小
故C错误；
D．拉力的功率为
故D错误。
故选B。
9.如图所示，电源电压不变。闭合开关，灯泡正常发光，电压表和电流表均正常。滑动变阻器的滑片从中点向右移动的过程中，下列说法正确的是（ ）
A. 灯泡的亮度变暗 B. 电压表V与电流表A1示数的乘积变小
C. 电压表V与电流表A2示数的比值变小 D. 电流表A1与电流表A2示数之差不变
【答案】BD
【解析】
【详解】AC．由图可知，灯泡和变阻器并联，电流表A1测量干路中的电流，电流表A2测量通过变阻器的电路，电压表测量电源电压，滑动变阻器的滑片从中点向右移动的过程中，变阻器连入电路的电阻变大，由I=可知通过变阻器的电流变小，即电流表A2的示数变小，电压表测量电源电压，电压表的示数不变，所以电压表V与电流表A2示数的比值变大，由并联电路的特点可知通过灯泡的电流不变，灯泡的亮度不变，故AC错误；
BD．电压表V的示数不变，电流表A2的示数变小，通过灯泡的电流不变，由并联电路电流的规律可知干路中的电流变小，即电流表A1的示数变小，电压表V与电流表A1示数的乘积变小，电流表A1与电流表A2示数之差等于通过灯泡的电流，通过灯泡的电流不变，所以电流表A1与电流表A2示数之差不变，故BD正确。
故选BD
10.进入7月，辽宁多地出现高温天气。图中是人们在烫脚的地面上用锅煎鸡蛋的情景，下列有关说法正确的是（ ）
A. 地面烫脚是因为含有的热量多 B. 煎鸡蛋是通过热传递的方式增大了鸡蛋内能
C. 能闻到煎鸡蛋的香味属于扩散现象 D. 蛋液粘在锅壁上是分子间引力的作用
【答案】BCD
【解析】
【详解】A．地面烫脚是因为地面的温度高，热量是过程量，不能说“含有”，故A错误；
B．煎鸡蛋时，鸡蛋吸收热量，通过热传递的方式改变鸡蛋的内能，故B正确；
C．能闻到煎鸡蛋的香味，属于扩散现象，说明分子在不停地做无规则运动，故C正确；
D．由于分子间存在引力，所以蛋液粘在锅壁上，故D正确。
故选BCD。
11.水平桌面上的甲、乙两个相同容器内分别装有水和盐水，小民将一个放了很久的小鸡蛋a放在水中，发现a漂浮，他又找来一个新鲜的大鸡蛋b放在盐水中，b却沉在杯底，如图所示，此时水和盐水的液面相平。下列说法正确的是（ ）
A. 水对杯底的压强小于盐水对杯底的压强 B. 小鸡蛋a的密度等于大鸡蛋b的密度
C. 水对a的浮力大于盐水对b的浮力 D. 甲容器对桌面的压强小于乙容器对桌面的压强
【答案】AD
【解析】
【详解】A．水和盐水的液面相平，深度相同，水的密度小于盐水的密度，由p=ρgh可知水对杯底的压强小于盐水对杯底的压强，故A正确；
B．小鸡蛋a放在水中，处于漂浮状态，小鸡蛋a的密度小于水的密度，大鸡蛋b放在盐水中，沉在杯底，大鸡蛋b的密度大于盐水的密度，水的密度小于盐水的密度，小鸡蛋a的密度小于大鸡蛋b的密度，故B错误；
C．由图可知，小鸡蛋a排开液体的体积小于大鸡蛋b排开液体的体积，水的密度小于盐水的密度，由F浮=ρ液gV排可知水对a的浮力小于盐水对b的浮力，故C错误；
D．小鸡蛋a放在水中，处于漂浮状态，小鸡蛋的重力等于它受到的浮力，甲容器中小鸡蛋和水的总重力等于小鸡蛋的浮力和水的总重力之和，乙容器中大鸡蛋和盐水的总重力大于大鸡蛋的浮力和盐水的总重力，由于浮力等于排开液体的重力，所以甲容器中小鸡蛋和水的总重力等于小鸡蛋排开水的重力和水的重力之和，乙容器中大鸡蛋和盐水的总重力大于大鸡蛋排开盐水的重力和盐水的重力之和，甲容器中小鸡蛋排开水的体积和水的体积之和等于大鸡蛋排开盐水的体积和盐水的体积之和，由
G=mg=ρVg
可知小鸡蛋排开水的重力和水的重力之和小于大鸡蛋排开盐水的重力和盐水的重力之和，所以小鸡蛋和水的总重力小于大鸡蛋和盐水的总重力，容器的重力相等，容器对桌面的压力等于鸡蛋、液体和容器的总重力，所以甲容器对桌面的压力小于乙容器对桌面的压力，容器的底面积相等，由p=可知甲容器对桌面的压强小于乙容器对桌面的压强，故D正确。
故选AD。
12.如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。则下列说法中正确的是（ ）
A. 小灯泡的额定功率为3.6W
B. 电源电压为16V
C. 当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.75W
D. 若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω
【答案】ACD
【解析】
【详解】由甲图可知，滑动变阻器和灯泡串联，电压表测灯泡L两端的电压，电流表测量电路中的电流。
A．小灯泡L的额定电流为0.6A，由图乙可知灯泡两端的电压是6V，灯泡的额定功率
PL=ULIL=6V×0.6A=3.6W
故A正确；
B．由图丙可知，通过变阻器的电流为0.6A时，变阻器连入电路的电阻为10Ω，变阻器两端的电压
U滑=IR滑=0.6A×10Ω=6V
电源电压为
U=UL+U滑=6V+6V=12V
故B错误；
C．当电流表示数为0.25A时，由图乙可知，灯泡两端的电压是1V，变阻器两端的电压
U滑1=U-UL1=12V-1V=11V
由串联电路电流的规律和电功率的公式得到变阻器消耗的电功率
P=U滑1I1=11V×0.25A=2.75W
故C正确；
D．将电压表量程换为0～3V，当电压表的示数为3V时，变阻器连入电路的电阻最小，由图乙可知，通过灯泡的电流为0.5A，由串联电路电流的规律可知通过变阻器的电流为0.5A，变阻器连入电路的最小阻值
R滑最小=
由图丙可知变阻器连入电路的最大电阻为50Ω，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω，故D正确。
故选ACD。
二、填空题
13.如图中是中国古代的计程车—“计里鼓车”。当车走一里时，车上的木人就敲一下鼓，鼓面由于______发声，当车走到里时，车上的木人就敲一下镯（古代的乐器），人们根据鼓和镯发声的______（填“响度”或“音色”）不同，确定车行驶的是一里还是十里，这是利用声传递______（填“信息”或“能量”）。
【答案】 (1). 振动 (2). 音色 (3). 信息
【解析】
【详解】[1]声音是由物体的振动产生的，车上的木人就敲一下鼓，鼓面由于振动产生声音。
[2][3]不同物体的材料和结构不同，发声的音色不同，人们根据鼓和镯发声的音色不同，确定车行驶的是一里还是十里，属于利用声音传递信息。
14.用图中的机器人免接触送餐，能有效减少人员交叉感染。送餐途中，以携带的食物为参照物，机器人是______（填“运动”或“静止”）的，机器人匀速直线上坡，其运动状态______（填“改变”或“不变”），轮胎上的花纹能______（填“增大”或“减小”）轮胎与地面之间的摩擦力。
【答案】 (1). 静止 (2). 不变 (3). 增大
【解析】
【详解】[1]送餐途中，以携带的食物为参照物，机器人相对于携带的食物的位置没有改变，机器人是静止的。
[2]机器人匀速直线上坡，处于平衡状态，机器人的运动状态没有改变。
[3]轮胎上的花纹，压力一定时，通过增大接触面的粗糙程度增大摩擦力。
15.一幅如图甲所示的漫画立在桌面上。小霞把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小霞观察分析：装水的圆柱形玻璃杯横切面中间厚，边缘薄，起到______（填“平面镜”“凸透镜”或“凹透镜”）的作用，使图片横向放大、颠倒，透过水杯看到的是老鼠的______（填“实”或“虚”）像，此时老鼠到玻璃杯的距离满足______（填“f2f”）。
【答案】 (1). 凸透镜 (2). 实 (3). f＜u＜2f
【解析】
【详解】[1]装水的圆柱形玻璃杯横切面中间厚，边缘薄，满足凸透镜的特点，起到凸透镜的作用。
[2][3]由于看到的像是放大、倒立的，所以是实像，此时物距大于1倍焦距小于2倍焦距，老鼠到玻璃杯的距离满足
f
【答案】 (1). 裂变 (2). 不可再生
【解析】
【详解】[1]核电站中的核反应堆就是通过核裂变过程中释放核能带动发电机发电的。
[2]核能是不可能在短期内从自然界得到补充，属于不可再生能源。
17.有些绒毛玩具的外衣是采用“静电植绒”技术制作的：事先给布面上涂上带电的胶，再给绒毛带上电，线毛就会飞向胶布，这是因为胶布和绒毛上带______种电荷互相______。如果绒毛运动方向与电流的方向相反，则说明绒毛带的是______电荷。
【答案】 (1). 异 (2). 吸引 (3). 负
【解析】
【详解】[1][2][3]给绒毛带上电，线毛就会飞向胶布，说明绒毛和胶布带异种电荷，异种电荷相互吸引。绒毛运动方向与电流的方向相反，负电荷定向移动的方向与电流的方向相反，所以绒毛带的是负电荷。
18.如图所示，甲、乙两个透明容器中密封着等量的空气，两个容器中的电阻丝串联起来接到电源两端一段时间后，______（填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明电流通过导体产生的热量跟______（填“电流”或“电阻”）有关；图中的U形管______（填“是”或“不是”）连通器。
【答案】 (1). 甲 (2). 电阻 (3). 不是
【解析】
【详解】[1][2]将容器中的电阻丝串联起来接到电源两端，通过它们的电流与通电时间相同，左边容器中的电阻大于右边容器中的电阻，左边容器中的U形管液面高度差较大，故左边的电阻产生的热量多，温度升得较快，说明电流通过导体产生的热量跟电阻有关。
[3]图中的U形管不符合上端开口，底部连通的特点，所以不是连通器。
19.如图是“远望6号”远洋测量船，排水量为25000吨，满载时受到的浮力为______N。“远望6号”可在南北纬60度以内的任何海域航行，完成对各类航天飞行器的海上跟踪、测控任务。满载的测量船在密度不同的海域漂浮时受到的浮力______（填“相同”或“不同”）。船静止在测控点，水下3m处船体受到海水的压强为______Pa。（g取10N/kg，ρ海水=1.03×103kg/m3）
【答案】 (1). 2.5×108 (2). 相同 (3). 3.09×104
【解析】
【详解】[1]满载时受到的浮力
F浮=G排=m排g=25000×103kg×10N/kg=2.5×108N
[2]满载的测量船在密度不同的海域漂浮时，浮力等于重力，重力不变，浮力不变。
[3]水下3m处船体受到海水的压强
p=ρ海水gh=1.03×103kg/m3×10N/kg×3m=3.09×104Pa
20.如图是小铁家的电能表，根据表盘上的数据可知，他家同时使用的用电器总功率不能超过______W。一个铭牌上标有“220V 1500W”字样的微波炉单独正常工作2min，电能表的转盘转______转。转盘转动加快，说明电路中的总功率______（填“变大”“变小”或“不变”）。
【答案】 (1). 4400 (2). 30 (3). 变大
【解析】
【详解】[1]由电能表参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，他家同时使用电器的最大总功率
P大=UI=220V×20A=4400W
[2]微波炉单独正常工作2min消耗的电能
W=Pt=1.5kW×h=0.05kW·h
电能表的转盘转动的圈数
n=600r/(kW·h)×0.05kW·h=30r
[3]电能表的转盘转的越快，说明电流通过用电器做功越快，电路中的总功率变大。
21.如图所示，电源电压不变，灯泡L1标有“6V 3W”，灯泡L2标有“6V 6W”，灯泡的电阻均不变。只闭合开关S、S1时，恰好一盏灯正常发光，另一盏灯比正常发光暗，则电源电压为______V。只闭合开关S、S2时，调节变阻器的滑片，使电压表的示数为3V时，变阻器连入电路的阻值为______Ω，此时灯泡L1的实际功率为______W。
【答案】 (1). 9 (2). 24 (3). 0.75
【解析】
【详解】[1]两个灯泡的额定电流
两个灯泡的电阻
只闭合开关S、S1时，两个灯泡串联，由于
I2＞I1
由串联电路电流的规律可知通过电路中的电流为0.5A，电源电压为
U=I(R1+R2)=0.5A×(12Ω+6Ω)=9V
[2][3]只闭合开关S、S2时，灯泡L1和变阻器串联，电压表测量灯泡L1两端的电压，通过灯泡L1的电流
由串联电路电流的规律可知通过电路的电流为0.25A，由串联电路电压的规律和欧姆定律得到变阻器连入电路的电阻
此时灯泡L1的实际功率为
三、作图题
22.如图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是其简化示意图。图中O为支点，F2为压动杠杆时作用在B点的阻力。请在乙图中画出：阻力臂l2、作用在A点的最小动力F1及其动力臂l1。
【答案】
【解析】
【详解】反向延长F2的作用线，从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2；在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，连接OA，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图，如图所示：
23.如图所示，水平台上点光源S发出的一条光线经竖直放置的平面镜反射，再经凸透镜折射后，平行于凸透镜的主光轴射出。请在图中画出点光源S，并完成光路图。
【答案】
【解析】
【详解】过焦点的光线经过凸透镜折射后平行于主光轴，过凸透镜的焦点画出入射光线并延长到平面镜上，此时入射光线在平面镜上变成反射光线，由反射点画出法线，由光的反射定律画出入射光线，入射光线与水平台的交点为点光源S，如图所示：
24.小迪设计了如图所示的漂浮式指南针，铜片是“盐水电池”正极，锌片是负极。请标出：线圈中电流方向、磁感线方向，并在括号内标出通电螺线管左端的极性（用“N”或“S”表示）。
【答案】
【解析】
【详解】铜片是“盐水电池”正极，锌片是负极，电流从螺线管的右端流入，左端流出，由安培定则可知螺线管的右端是N极，左端是S极，螺线管的外部，磁感线从N极出发，回到S极，如图所示：
四、简答题
25.2020年5月，如图所示的长征五号B遥一运载火箭，将我国新一代载人飞船试验船和货物返回舱试验舱送入预定轨道，发射取得圆满成功。请回答下列问题：
(1)为什么火箭向下喷射燃气，却能向上运动？
(2)助推器分离后失去动力，为什么还能继续上升一段距离？
(3)返回舱再入大气层，与大气层摩擦生热，机械能转化为哪种形式的能量？
【答案】(1)见解析；(2)见解析；(3)内能
【解析】
【详解】(1)火箭向下喷射燃气，根据力作用的相互性可知，气体对火箭有向上的作用力，所以火箭能向上运动。
(2)助推器分离后失去动力，由于它具有惯性，还能继续上升一段距离。
(3)返回舱再入大气层，与大气层摩擦生热，机械能转化为内能，温度升高。
26.如图中是一辆满载防疫物资的货车，货车满载时，车轮与水平地面接触的总面积为1m2，对地面的压强为5×105Pa。货车到送货地点要经过一座路面平直的桥梁，这座桥限重55t。（g取10N/kg，柴油的热值q=4.3×107J/kg）
(1)请通过计算货车满载时车和货物的总质量，判断货车是否允许通过这座桥；
(2)货车以20m/s的速度在平直公路行驶，发动机的输出功率为200kW，求货车受到的阻力；
(3)若货车发动机的效率为40%，以20m/s的速度在该平直公路上行驶17.2km，消耗柴油的质量是多少?
【答案】(1)允许；(2)1×104N；(3)10kg
【解析】
【详解】(1)货车对桥的压力
货车满载时车和货物的总重力
G=F=5×105N
货车满载时车和货物的总质量
因为50t小于55t，所以这辆货车允许通过这座桥。
(2)发动机的输出功率
P=200kW=2×105W
由
得牵引力
因为匀速直线运动，所以阻力
f=F=1×104N
(3)牵引力做的功
柴油完全燃烧放出的热量
柴油的质量
答：(1)货车允许通过这座桥；
(2)阻力为1×104N；
(3)消耗柴油的质量是10kg。
27.如图是一款家用电热水器简化电路图它有高温和低温两个挡位，高温挡功率为3300W。R1、R2均为加热电阻丝，R1的阻值为55Ω。【c水=4.2×103J/（kg·℃）】求：
(1)低温挡时通过R1的电流；
(2)R2的阻值；
(3)如果不计热量损失，用高温挡把50kg的水，从27℃加热到60℃，需要的时间。
【答案】(1)4A；(2)20Ω；(3)2100s
【解析】
【详解】(1)低温时S拨向b，R1单独工作，电路中的电阻最大，由P=可知电路中电功率最小，处于低温挡，通过R1的电流
(2)S拨向a，R1与R2并联，电路中的总电阻最小，由P=可知电路中电功率最大，处于高温挡，干路中的电流
通过R2的电流
I2=I-I1=15-4A=11A
R2的阻值
(3)水吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×50kg×(60℃-27℃)=6.93×106J
不计热量损失
W=Q吸=6.93×106J
需要的时间
答：(1)低温挡时R1的电流为4A；
(2)R2的电阻为20Ω；
(3)需要的时间是2100s。
六、实验、探究题
28.小溪用如图甲所示的实验装置探究“水沸腾时温度变化的特点”。
(1)某时刻温度计的示数如图甲所示，此时的水温为______℃；
(2)当水沸腾时，小溪观察到水中出现大量上升、变______的气泡，水温______（填“继续升高”或“保持不变”）。
(3)小溪又将装有某种固体粉末的试管放在实验中的沸水中加热，并根据记录的实验数据绘制了试管内物质的温度随时间变化的图象，如图乙所示，由图象可知：
①该物质属于______（填“晶体”或“非晶体”）；
②在t1～t2过程中，该物质的内能______（填“增大”“减小”或“不变”）；
③该物质在______（填“固态”或“液态”）时的吸热能力更强。
【答案】 (1). 62 (2). 大 (3). 保持不变 (4). 晶体 (5). 增大 (6). 液态
【解析】
【详解】(1)[1]由图甲可知，温度计的分度值是1℃，温度计的示数是62℃。
(2)[2][3]水沸腾时，气泡上升过程中逐渐变大，吸收热量，水温保持不变。
(3)①[4]由图乙可知，在t1～t2过程中，物质熔化过程中温度不变，属于晶体。
②[5]在t1～t2过程中，该物质吸收热量，内能增大。
③[6]物质从固态变为液态，状态变化，质量不变，在加热条件相同的条件下，由图象可知，该物质熔化后升温比熔化前升温缓慢了；即Q、m相同，液态时Δt小，根据Q=cmΔt可知，该物质液态时比热容大于固态时比热容，说明该物质液态时吸热本领强。
29.小阳利用如图甲所示装置“探究平面镜成像特点”。
他在水平桌面上铺张白纸，将块玻璃板竖立在白纸上，把蜡烛A点燃放在玻璃板前面，把另一个相同的蜡烛B，竖立在玻璃板后面移动，直到从不同角度透过玻璃板看，它跟前面蜡烛A的像都完全重合。改变蜡烛A的位置，重复上述步骤，再做两次实验，并把三次实验中蜡烛A和B的位置记录在白纸上，如图乙所示。
(1)实验中用玻璃板代替平面镜的目的是______；
(2)蜡烛B跟前面蜡烛A的像完全重合，说明像与物大小______；
(3)如果将玻璃板竖直向上移动一段距离，观察到蜡烛A的像______（填“向上移动”“向下移动”或“不动”）；
(4)小阳把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像与物到镜面的距离______；
(5)小阳取走蜡烛B，把光屏放在像的位置，这时应该______（填“透过”或“不透过”）玻璃板观察，发现光屏上没有像，这说明物体在平面镜中成的是______像。
【答案】 (1). 便于确定像的位置 (2). 相等（或相同） (3). 不动 (4). 相等 (5). 不透过 (6). 虚
【解析】
【详解】(1)[1]实验过程中，用透明的玻璃板代替平面镜，在物体一侧，既能看到蜡烛A的像，也能看到代替蜡烛A的蜡烛B，便于确定像的位置。
(2)[2]实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，蜡烛B跟前面蜡烛A的像完全重合，说明像和物的大小相等。
(3)[3]将玻璃板竖直向上移动一段距离，由于像和物关于平面镜对称，所以蜡烛像的位置不变。
(4)[4]把白纸沿着玻璃板的位置对折，像与物的对应点完全重合，说明像与物到镜面的距离相等。
(5)[5]取走蜡烛B，把光屏放在像的位置，不应该透过玻璃板观察，应该直接观察光屏上是否成像。
[6]实像能用光屏承接，虚像不能用光屏承接，发现光屏上没有像，说明物体在平面镜中成的是虚像。
30.在“探究影响滑动摩擦力大小因素”的实验中，小平完成了如图所示的甲、乙、丙三次实验。测量滑动摩擦力时，小平用弹簧测力计水平拉动木块，使它沿水平方向做匀速直线运动。
(1)甲实验中木块受到的摩擦力为______N，如果水平拉动木块向右做加速运动，木块受到的摩擦力将______（填“变大”“变小”或“不变”）；
(2)比较甲、乙两次实验数据，是为了探究滑动摩擦力的大小与______的关系；
(3)比较甲、丙两次实验数据，______（填“能”或“不能”）得出滑动摩擦力的大小跟接触面的粗糙程度有关的结论，判断依据是______；
(4)小平得出滑动摩擦力与压力和接触面粗糙程度的关系后，还想探究滑动摩擦力大小跟接触面受到压强的关系，他选择了一个长、宽、高不等且各表面粗糙程度相同的木块，设计了两种方案，你认为合理的是______（填“A”或“B”）。
A．木块平放在木板上，在木块上加不同质量的砝码，拉动木块，比较两次滑动摩擦力的大小
B．把木块分别平放、侧放在木板上，拉动木块，比较两次滑动摩擦力的大小
【答案】 (1). 1.2 (2). 不变 (3). 压力 (4). 不能 (5). 没有控制压力一定（或甲、丙的压力不同） (6). B
【解析】
【详解】(1)[1][2]由图甲可知，弹簧测力计的示数是1.2N，木块受到的摩擦力为1.2N，如果水平拉动木块向右做加速运动，木块对木板的压力和接触面的粗糙程度不变，木块受到的摩擦力将不变。
(2)[3]比较甲、乙两次实验，接触面粗糙程度不变，压力不同，是为了探究滑动摩擦力的大小与压力的关系。
(3)[4][5]甲、丙两次实验，压力不同，接触面的粗糙程度不同，不能得到滑动摩擦力的大小跟接触面的粗糙程度有关的结论。
(4)[6]探究滑动摩擦力大小跟接触面受到压强的关系，控制压力和接触面的粗糙程度不变，改变压强的大小。
A．木块平放在木板上，在木块上加不同质量的砝码，压力改变了，不符合题意；
B．把木块分别平放、侧放在木板上，压力不变，改变受力面积，压强改变，符合题意。
故选B。
31.开原以盛产大蒜闻名，小越想知道开原大蒜的密度，他将一些蒜瓣带到学校测量。
(1)他将天平放在水平桌面上，把游码放到标尺左端零刻度线处，指针静止时指在分度盘右侧，他应向______（填“左”或“右”）调节平衡螺母，使天平平衡；
(2)小越测得一个蒜瓣的质量如图甲所示为______g；
(3)他将蒜瓣放入装有25mL水的量筒中，水面上升到图乙所示的位置，蒜瓣的体积为______cm3，密度为______kg/m3；
(4)小越对实验进行评估，觉得蒜瓣太小，测得体积的误差较大，导致测得的密度不准。他设计了下列解决方案，其中合理的是______（填字母）；
A.换量程更大的量筒测量
B.测多个蒜瓣的总质量和总体积
C.换分度值更大的量筒测量
(5)同组的小爱同学测得一个装饰球A的密度为ρ0，他们想利用它测量一杯橙汁的密度，发现装饰球A在橙汁中漂浮，于是选取了测力计、细线和一个金属块B，设计了如图丙所示的实验过程：
①用测力计测出装饰球A的重力为G；
②将装饰球A和金属块B用细线拴好挂在测力计下，并将金属块B浸没在橙汁中静止，读出测力计的示数为F1；
③将装饰球A和金属块B都浸没在橙汁中静止（不碰到杯底），读出测力计的示数为F2。
根据②、③两次测力计示数差可知______（填“装饰球A”或“金属块B”）受到的浮力。橙汁密度的表达式ρ橙汁=______。（用ρ0和所测物理量字母表示）
【答案】 (1). 左 (2). 5.4 (3). 5 (4). 1.08×103 (5). B (6). 装饰球A (7).
【解析】
【详解】(1)[1]发现指针静止时指在分度盘右侧，则应将平衡螺母向左调节，使天平横梁在水平位置平衡。
(2)[2]由图甲可知蒜瓣的质量
m=5g+0.4g=5.4g
(3)[3]由图乙可知，水和蒜瓣的总体积为30mL，蒜瓣的体积
V=30mL-25mL=5mL=5cm3
[4]蒜瓣的密度
(4)[5]A．蒜瓣的体积较小，换量程更大的量筒测量，读取的示数没有发生变化，测得体积的误差仍然较大，不符合题意。
B．密度是物质一种特性，与质量和体积无关，测多个蒜瓣的总质量和总体积，多个蒜瓣的密度和一个蒜瓣的密度相同，多个蒜瓣的体积变化比较大，读取的示数更准确，测量的误差较小，符合题意。
C．换分度值更大的量筒测量，测得体积的误差更大，不符合题意。
故选B。
(5)[6]将金属块B浸没在橙汁中静止
F1=G总-F浮B
将装饰球A和金属块B都浸没在橙汁中静止
F2=G总-(F浮A+F浮B)
F1-F2=G总-F浮B-[G总-(F浮A+F浮B)]=F浮A
[7]装饰球A
VA=
由阿基米德原理得到
F浮A=F1-F2=ρ橙汁gV排=ρ橙汁gVA=ρ橙汁g=ρ橙汁
ρ橙汁=
32.探究电流与电压、电阻关系。
实验次数
电压U/V
电流I/A
1
1.0
0.1
2
2.0
0.2
3
3.0
0.3
(1)小霞连接了如图甲所示的部分实验电路，请用笔画线代替导线，将电源正确接入电路______；
(2)连接好电路，用开关试触，发现电压表指针偏转到表盘右侧无刻度处，电流表指针几乎不动，故障原因可能是定值电阻发生了______（填“短路”或“断路”）；
(3)排除故障后，正确进行实验，测得三组实验数据，如上表所示。分析表中数据，可得出结论：在电阻一定时，导体中的电流跟导体两端的电压成______；
(4)小霞继续用图甲电路探究电流与电阻的关系。分别接入三个不同阻值的电阻，保持电源电压6V不变，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表示数，绘制了如图乙所示图象并得出结论。
①实验中小霞选取的滑动变阻器是______（填“60Ω 0.5A”“30Ω1.0A”或“20Ω 1.2A”）。结合所选的滑动变阻器，把三个定值电阻分别接入电路完成实验，电阻两端控制不变的电压最大是______V；
②把5Ω和20Ω的电阻分别接入电路，控制电阻两端的电压不变，先后两次滑动变阻器的电功率之比是______。
【答案】 (1). (2). 断路 (3). 正比 (4). “60Ω 0.5A” (5). 2.5 (6). 4∶1
【解析】
【详解】(1)[1]电源的正极连接电阻的左端接线柱，电源的负极连接开关的左端接线柱，如图所示：
(2)[2]用开关试触，发现电压表指针迅速摆到表盘最右端，电流表指针几乎未动，可能是定值电阻发生了断路故障。
(3)[3]由表中数据可知，电压为原来的几倍，通过的电流也为原来的几倍，即在电阻一定时，通过导体的电流与导体两端的电压成正比。
(4)①[4]由图可知，电路中的最小电流是0.1A，此时电阻的阻值是20Ω，电路的总电阻
R总=
变阻器连入电路的阻值
R滑=R总-R=60Ω-20Ω=40Ω
所以变阻器选择“60Ω 0.5A”。
[5]电流表的量程为0-0.6A，通过变阻器的最大电流为0.5A，电路中的最大电流为0.5A，电路中的总电阻最小，由图可知，此时电路中应接入定值电阻为5Ω的电阻，此时定值电阻两端的电压
U′=I′R1=0.5A×5Ω=2.5V
所以把三个定值电阻分别接入电路完成实验，电阻两端控制不变的电压最大是2.5V。
②[6]把5Ω的电阻接入电路，通过电路的电流是0.4A，电阻两端的电压
U1=I1R1=0.4A×5Ω=2V
变阻器两端的电压
U2=U-U1=6V-2V=4V
把20Ω的电阻接入电路，通过电路的电流是0.1A，电阻两端的电压
U1′=I1′R1=0.1A×20Ω=2V
变阻器两端的电压
U2′=U-U1′=6V-2V=4V
先后两次滑动变阻器的电功率之比
33.测量额定电流为0.5A小灯泡L1的额定功率。
小霞选用了一只电压表，一个“6V 3W”的小灯泡L2，设计了如图甲所示的实验电路，其中电源电压恒为12V，请完成下面实验步骤：
(1)如图甲所示，图中a、b处虚线框内，分别为电压表或开关S2，则在a框内应是______；
(2)正确选择元件并连接电路后，闭合开关S、S1，断开开关S2，调节滑动变阻器滑片，使电压表示数为______V，此时小灯泡L1正常发光；
(3)再闭合开关S、S2，断开S1，滑动变阻器滑片的位置不变，读出电压表示数如图乙所示，为______V；
(4)则小灯泡L1的额定功率为______W。
【答案】 (1). 电压表 (2). 6 (3). 4 (4). 2
【解析】
【详解】(1)[1]如果a框内是开关S2，闭合开关S1和S2，灯泡L1和变阻器被短路，所以a框内是电压表。
(2)[2]闭合开关S、S1，断开开关S2，两个灯泡和变阻器串联，电压表测量灯泡L1和变阻器的总电压，小灯泡L2正常发光时的电流
I2==0.5A
小灯泡L1的额定电流是0.5A，由串联电路电流的规律可知小灯泡L2正常发光时，小灯泡L1也正常发光，此时小灯泡L2两端的电压是6V，由串联电路电压的规律可知电压表的示数为
12V-6V=6V
调节滑动变阻器滑片，使电压表示数为6V，此时小灯泡L1正常发光。
(3)[3]闭合开关S、S2，断开S1，电压表测量灯泡L1两端的电压，由图乙可知，电压表的量程是0-15V，分度值是0.5V，电压表的示数是4V。
(4)[4]小灯泡L1额定功率为
P1=U1I1=4V×0.5A=2W
2020年本溪铁岭辽阳初中毕业生学业考试
物理试卷
一、选择题
1.学生返校复课后，老师每天都要用手持测温仪为学生测量体温。下列相关物理量的估测最接近实际的是（ ）
A. 测温仪距离被测者约2m B. 测得正常体温值约36.5℃
C. 测量一名学生体温用时约5min D. 测温仪的质量约2kg
【答案】B
【解析】
【详解】A．测温仪距离被测者约2cm，不符合题意；
B．正常情况下，人的体温在36.5℃左右，变化幅度很小，符合题意；
C．测量一名学生体温用时约5s左右，不符合题意；
D．测温仪的质量约
200g=0.2kg
不符合题意。
故选B。
2.中华文化源远流长，诗词中蕴含丰富的物理知识。以下有关物态变化的分析，正确的是（ ）
A. “已是悬崖百丈冰”——冰的形成是凝华，需要吸热
B. “露似珍珠月似弓”——露的形成是熔化，需要吸热
C. “斜月沉沉藏海雾”——雾的形成是液化，需要放热
D. “霜叶红于二月花”——霜的形成是凝固，需要放热
【答案】C
【解析】
【详解】A．冰是水凝固形成的，是凝固现象，需要放热，故A错误；
B．露是水蒸气遇冷液化形成的小水滴，液化放热，故B错误；
C．雾是空气中的水蒸气遇冷形成的小水珠，是液化现象，需要放热，故C正确；
D．霜是空气中的水蒸气遇冷形成的小冰晶，是凝华现象，凝华放热，故D错误。
故选C。
3.下列成语描述的光现象中，由于光的反射形成的是（ ）
A. 镜花水月
B. 形影不离
C. 一叶障目
D. 海市蜃楼
【答案】A
【解析】
【详解】A．镜花水月，属于平面镜成像，是由于光的反射形成的，符合题意；
B．形影不离，影子是由光沿直线传播形成的，不符合题意；
C．一叶障目，是指一片叶子挡在眼前就看不见东西了，这是因为光是沿直线传播的，不符合题意；
D．海市蜃楼是光在不均匀的介质中传播时发生的折射现象，不符合题意。
故选A。
4.如图中我国自主研究生产的碳纤维无人机，它具有自动化、轻量化、微型化等特点，可广泛用于航拍、测绘等。下列应用与物理知识对应正确的是（ ）
A. 机载北斗导航系统——超声波
B. 用碳纤维材料制造——密度大
C. 无人机航拍的镜头——凹透镜
D. 无人机的控制芯片——半导体
【答案】D
【解析】
【详解】A．北斗导航系统是通过电磁波传递信息，不符合题意；
B．采用密度很小的碳纤维材料制造，可以减轻它的质量，不符合题意；
C．无人机航拍的镜头是凸透镜，不符合题意；
D．无人机的控制芯片是半导体材料制成的，符合题意。
故选D。
5.下列设备是利用电磁感应原理工作的是（ ）
A. 动圈式话筒 B. 电风扇 C. 电磁起重机 D. 电铃
【答案】A
【解析】
【详解】A．动圈式话筒工作时，人说话的声音使得线圈在磁场中运动，切割磁感线，产生感应电流，利用电磁感应现象原理，故A符合题意；
B．电风扇的主要部件是电动机，电动机的原理是利用通电导体在磁场中受力运动，故B不符合题意；
CD．电磁起重机和电铃的主要元件是电磁铁，利用电流的磁效应工作的，故CD不符合题意。
故选A。
6.下列做法符合安全用电规范的是（ ）
A. 使用绝缘皮破损的插头 B. 电灯接在火线和控制开关之间
C. 电冰箱的金属外壳接地 D. 用湿抹布擦发光的电灯
【答案】C
【解析】
【详解】A．使用绝缘皮破损的插头，人很容易接触到火线而发生危险，不符合题意；
B．开关应该接在火线和电灯之间，断开开关，保证用电安全，不符合题意；
C．电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，符合题意；
D．用湿抹布擦发光的灯泡，由于生活用水是导体，容易发生触电，不符合题意。
故选C。
7.如图是我国生产的“鲲龙”AG600特种飞机，它是目前世界上在研的最大水陆两栖飞机，可用于森林灭火、水上救援等。关于“鲲龙”，下列说法正确的是（ ）
A. 它取水后加速升空，机械能逐渐减小
B. 它能升空，利用了空气流速越大的位置，压强越大
C. 它在火场上方投水灭火，水加速下落是因为受到重力
D. 它在水面上方匀速盘旋搜寻救援目标时，受到的是平衡力
【答案】C
【解析】
【详解】A．它取水后加速升空，质量变大，速度变大，动能变大，高度变大，重力势能变大，机械能逐渐变大，故A错误；
B．它能升空，利用了空气流速越大的位置，压强越小，故B错误；
C．它在火场上方投水灭火，因为水受到重力，所以水加速下落，故C正确；
D．它在水面上方匀速盘旋，运动状态发生改变，受到的是非平衡力，故D错误。
故选C
8.小鹏家购买了一箱重960N的装修材料，工人用如图所示的滑轮组将装修材料匀速提高9m，用时3min，若滑轮组的机械效率为80%（不计箱子重、绳重和摩擦）。小鹏计算的下列物理量正确的是（ ）
A. 绳子自由端移动的速度为0.05m/s B. 做的有用功为8640J
C. 拉力为240N D. 拉力的功率为48W
【答案】B
【解析】
【详解】由图可知，滑轮组的动滑轮绕4段绳。
A．装修材料上升的速度
v==0.05m/s
绳子自由端移动的速度为
v绳=4v=4×0.05m/s=0.2m/s
故A错误；
B．做的有用功为
W有=Gh=960N×9m=8640J
故B正确；
C．滑轮组的机械效率为
拉力大小
故C错误；
D．拉力的功率为
故D错误。
故选B。
9.如图所示，电源电压不变。闭合开关，灯泡正常发光，电压表和电流表均正常。滑动变阻器的滑片从中点向右移动的过程中，下列说法正确的是（ ）
A. 灯泡的亮度变暗 B. 电压表V与电流表A1示数的乘积变小
C. 电压表V与电流表A2示数的比值变小 D. 电流表A1与电流表A2示数之差不变
【答案】BD
【解析】
【详解】AC．由图可知，灯泡和变阻器并联，电流表A1测量干路中的电流，电流表A2测量通过变阻器的电路，电压表测量电源电压，滑动变阻器的滑片从中点向右移动的过程中，变阻器连入电路的电阻变大，由I=可知通过变阻器的电流变小，即电流表A2的示数变小，电压表测量电源电压，电压表的示数不变，所以电压表V与电流表A2示数的比值变大，由并联电路的特点可知通过灯泡的电流不变，灯泡的亮度不变，故AC错误；
BD．电压表V的示数不变，电流表A2的示数变小，通过灯泡的电流不变，由并联电路电流的规律可知干路中的电流变小，即电流表A1的示数变小，电压表V与电流表A1示数的乘积变小，电流表A1与电流表A2示数之差等于通过灯泡的电流，通过灯泡的电流不变，所以电流表A1与电流表A2示数之差不变，故BD正确。
故选BD
10.进入7月，辽宁多地出现高温天气。图中是人们在烫脚的地面上用锅煎鸡蛋的情景，下列有关说法正确的是（ ）
A. 地面烫脚是因为含有的热量多 B. 煎鸡蛋是通过热传递的方式增大了鸡蛋内能
C. 能闻到煎鸡蛋的香味属于扩散现象 D. 蛋液粘在锅壁上是分子间引力的作用
【答案】BCD
【解析】
【详解】A．地面烫脚是因为地面的温度高，热量是过程量，不能说“含有”，故A错误；
B．煎鸡蛋时，鸡蛋吸收热量，通过热传递的方式改变鸡蛋的内能，故B正确；
C．能闻到煎鸡蛋的香味，属于扩散现象，说明分子在不停地做无规则运动，故C正确；
D．由于分子间存在引力，所以蛋液粘在锅壁上，故D正确。
故选BCD。
11.水平桌面上的甲、乙两个相同容器内分别装有水和盐水，小民将一个放了很久的小鸡蛋a放在水中，发现a漂浮，他又找来一个新鲜的大鸡蛋b放在盐水中，b却沉在杯底，如图所示，此时水和盐水的液面相平。下列说法正确的是（ ）
A. 水对杯底的压强小于盐水对杯底的压强 B. 小鸡蛋a的密度等于大鸡蛋b的密度
C. 水对a的浮力大于盐水对b的浮力 D. 甲容器对桌面的压强小于乙容器对桌面的压强
【答案】AD
【解析】
【详解】A．水和盐水的液面相平，深度相同，水的密度小于盐水的密度，由p=ρgh可知水对杯底的压强小于盐水对杯底的压强，故A正确；
B．小鸡蛋a放在水中，处于漂浮状态，小鸡蛋a的密度小于水的密度，大鸡蛋b放在盐水中，沉在杯底，大鸡蛋b的密度大于盐水的密度，水的密度小于盐水的密度，小鸡蛋a的密度小于大鸡蛋b的密度，故B错误；
C．由图可知，小鸡蛋a排开液体的体积小于大鸡蛋b排开液体的体积，水的密度小于盐水的密度，由F浮=ρ液gV排可知水对a的浮力小于盐水对b的浮力，故C错误；
D．小鸡蛋a放在水中，处于漂浮状态，小鸡蛋的重力等于它受到的浮力，甲容器中小鸡蛋和水的总重力等于小鸡蛋的浮力和水的总重力之和，乙容器中大鸡蛋和盐水的总重力大于大鸡蛋的浮力和盐水的总重力，由于浮力等于排开液体的重力，所以甲容器中小鸡蛋和水的总重力等于小鸡蛋排开水的重力和水的重力之和，乙容器中大鸡蛋和盐水的总重力大于大鸡蛋排开盐水的重力和盐水的重力之和，甲容器中小鸡蛋排开水的体积和水的体积之和等于大鸡蛋排开盐水的体积和盐水的体积之和，由
G=mg=ρVg
可知小鸡蛋排开水的重力和水的重力之和小于大鸡蛋排开盐水的重力和盐水的重力之和，所以小鸡蛋和水的总重力小于大鸡蛋和盐水的总重力，容器的重力相等，容器对桌面的压力等于鸡蛋、液体和容器的总重力，所以甲容器对桌面的压力小于乙容器对桌面的压力，容器的底面积相等，由p=可知甲容器对桌面的压强小于乙容器对桌面的压强，故D正确。
故选AD。
12.如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。则下列说法中正确的是（ ）
A. 小灯泡的额定功率为3.6W
B. 电源电压为16V
C. 当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.75W
D. 若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω
【答案】ACD
【解析】
【详解】由甲图可知，滑动变阻器和灯泡串联，电压表测灯泡L两端的电压，电流表测量电路中的电流。
A．小灯泡L的额定电流为0.6A，由图乙可知灯泡两端的电压是6V，灯泡的额定功率
PL=ULIL=6V×0.6A=3.6W
故A正确；
B．由图丙可知，通过变阻器的电流为0.6A时，变阻器连入电路的电阻为10Ω，变阻器两端的电压
U滑=IR滑=0.6A×10Ω=6V
电源电压为
U=UL+U滑=6V+6V=12V
故B错误；
C．当电流表示数为0.25A时，由图乙可知，灯泡两端的电压是1V，变阻器两端的电压
U滑1=U-UL1=12V-1V=11V
由串联电路电流的规律和电功率的公式得到变阻器消耗的电功率
P=U滑1I1=11V×0.25A=2.75W
故C正确；
D．将电压表量程换为0～3V，当电压表的示数为3V时，变阻器连入电路的电阻最小，由图乙可知，通过灯泡的电流为0.5A，由串联电路电流的规律可知通过变阻器的电流为0.5A，变阻器连入电路的最小阻值
R滑最小=
由图丙可知变阻器连入电路的最大电阻为50Ω，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω，故D正确。
故选ACD。
二、填空题
13.如图中是中国古代的计程车—“计里鼓车”。当车走一里时，车上的木人就敲一下鼓，鼓面由于______发声，当车走到里时，车上的木人就敲一下镯（古代的乐器），人们根据鼓和镯发声的______（填“响度”或“音色”）不同，确定车行驶的是一里还是十里，这是利用声传递______（填“信息”或“能量”）。
【答案】 (1). 振动 (2). 音色 (3). 信息
【解析】
【详解】[1]声音是由物体的振动产生的，车上的木人就敲一下鼓，鼓面由于振动产生声音。
[2][3]不同物体的材料和结构不同，发声的音色不同，人们根据鼓和镯发声的音色不同，确定车行驶的是一里还是十里，属于利用声音传递信息。
14.用图中的机器人免接触送餐，能有效减少人员交叉感染。送餐途中，以携带的食物为参照物，机器人是______（填“运动”或“静止”）的，机器人匀速直线上坡，其运动状态______（填“改变”或“不变”），轮胎上的花纹能______（填“增大”或“减小”）轮胎与地面之间的摩擦力。
【答案】 (1). 静止 (2). 不变 (3). 增大
【解析】
【详解】[1]送餐途中，以携带的食物为参照物，机器人相对于携带的食物的位置没有改变，机器人是静止的。
[2]机器人匀速直线上坡，处于平衡状态，机器人的运动状态没有改变。
[3]轮胎上的花纹，压力一定时，通过增大接触面的粗糙程度增大摩擦力。
15.一幅如图甲所示的漫画立在桌面上。小霞把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小霞观察分析：装水的圆柱形玻璃杯横切面中间厚，边缘薄，起到______（填“平面镜”“凸透镜”或“凹透镜”）的作用，使图片横向放大、颠倒，透过水杯看到的是老鼠的______（填“实”或“虚”）像，此时老鼠到玻璃杯的距离满足______（填“f
【答案】 (1). 凸透镜 (2). 实 (3). f＜u＜2f
【解析】
【详解】[1]装水的圆柱形玻璃杯横切面中间厚，边缘薄，满足凸透镜的特点，起到凸透镜的作用。
[2][3]由于看到的像是放大、倒立的，所以是实像，此时物距大于1倍焦距小于2倍焦距，老鼠到玻璃杯的距离满足
f
【答案】 (1). 裂变 (2). 不可再生
【解析】
【详解】[1]核电站中的核反应堆就是通过核裂变过程中释放核能带动发电机发电的。
[2]核能是不可能在短期内从自然界得到补充，属于不可再生能源。
17.有些绒毛玩具的外衣是采用“静电植绒”技术制作的：事先给布面上涂上带电的胶，再给绒毛带上电，线毛就会飞向胶布，这是因为胶布和绒毛上带______种电荷互相______。如果绒毛运动方向与电流的方向相反，则说明绒毛带的是______电荷。
【答案】 (1). 异 (2). 吸引 (3). 负
【解析】
【详解】[1][2][3]给绒毛带上电，线毛就会飞向胶布，说明绒毛和胶布带异种电荷，异种电荷相互吸引。绒毛运动方向与电流的方向相反，负电荷定向移动的方向与电流的方向相反，所以绒毛带的是负电荷。
18.如图所示，甲、乙两个透明容器中密封着等量的空气，两个容器中的电阻丝串联起来接到电源两端一段时间后，______（填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明电流通过导体产生的热量跟______（填“电流”或“电阻”）有关；图中的U形管______（填“是”或“不是”）连通器。
【答案】 (1). 甲 (2). 电阻 (3). 不是
【解析】
【详解】[1][2]将容器中的电阻丝串联起来接到电源两端，通过它们的电流与通电时间相同，左边容器中的电阻大于右边容器中的电阻，左边容器中的U形管液面高度差较大，故左边的电阻产生的热量多，温度升得较快，说明电流通过导体产生的热量跟电阻有关。
[3]图中的U形管不符合上端开口，底部连通的特点，所以不是连通器。
19.如图是“远望6号”远洋测量船，排水量为25000吨，满载时受到的浮力为______N。“远望6号”可在南北纬60度以内的任何海域航行，完成对各类航天飞行器的海上跟踪、测控任务。满载的测量船在密度不同的海域漂浮时受到的浮力______（填“相同”或“不同”）。船静止在测控点，水下3m处船体受到海水的压强为______Pa。（g取10N/kg，ρ海水=1.03×103kg/m3）
【答案】 (1). 2.5×108 (2). 相同 (3). 3.09×104
【解析】
【详解】[1]满载时受到的浮力
F浮=G排=m排g=25000×103kg×10N/kg=2.5×108N
[2]满载的测量船在密度不同的海域漂浮时，浮力等于重力，重力不变，浮力不变。
[3]水下3m处船体受到海水的压强
p=ρ海水gh=1.03×103kg/m3×10N/kg×3m=3.09×104Pa
20.如图是小铁家的电能表，根据表盘上的数据可知，他家同时使用的用电器总功率不能超过______W。一个铭牌上标有“220V 1500W”字样的微波炉单独正常工作2min，电能表的转盘转______转。转盘转动加快，说明电路中的总功率______（填“变大”“变小”或“不变”）。
【答案】 (1). 4400 (2). 30 (3). 变大
【解析】
【详解】[1]由电能表参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，他家同时使用电器的最大总功率
P大=UI=220V×20A=4400W
[2]微波炉单独正常工作2min消耗的电能
W=Pt=1.5kW×h=0.05kW·h
电能表的转盘转动的圈数
n=600r/(kW·h)×0.05kW·h=30r
[3]电能表的转盘转的越快，说明电流通过用电器做功越快，电路中的总功率变大。
21.如图所示，电源电压不变，灯泡L1标有“6V 3W”，灯泡L2标有“6V 6W”，灯泡的电阻均不变。只闭合开关S、S1时，恰好一盏灯正常发光，另一盏灯比正常发光暗，则电源电压为______V。只闭合开关S、S2时，调节变阻器的滑片，使电压表的示数为3V时，变阻器连入电路的阻值为______Ω，此时灯泡L1的实际功率为______W。
【答案】 (1). 9 (2). 24 (3). 0.75
【解析】
【详解】[1]两个灯泡的额定电流
两个灯泡的电阻
只闭合开关S、S1时，两个灯泡串联，由于
I2＞I1
由串联电路电流的规律可知通过电路中的电流为0.5A，电源电压为
U=I(R1+R2)=0.5A×(12Ω+6Ω)=9V
[2][3]只闭合开关S、S2时，灯泡L1和变阻器串联，电压表测量灯泡L1两端的电压，通过灯泡L1的电流
由串联电路电流的规律可知通过电路的电流为0.25A，由串联电路电压的规律和欧姆定律得到变阻器连入电路的电阻
此时灯泡L1的实际功率为
三、作图题
22.如图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是其简化示意图。图中O为支点，F2为压动杠杆时作用在B点的阻力。请在乙图中画出：阻力臂l2、作用在A点的最小动力F1及其动力臂l1。
【答案】
【解析】
【详解】反向延长F2的作用线，从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2；在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，连接OA，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图，如图所示：
23.如图所示，水平台上点光源S发出的一条光线经竖直放置的平面镜反射，再经凸透镜折射后，平行于凸透镜的主光轴射出。请在图中画出点光源S，并完成光路图。
【答案】
【解析】
【详解】过焦点的光线经过凸透镜折射后平行于主光轴，过凸透镜的焦点画出入射光线并延长到平面镜上，此时入射光线在平面镜上变成反射光线，由反射点画出法线，由光的反射定律画出入射光线，入射光线与水平台的交点为点光源S，如图所示：
24.小迪设计了如图所示的漂浮式指南针，铜片是“盐水电池”正极，锌片是负极。请标出：线圈中电流方向、磁感线方向，并在括号内标出通电螺线管左端的极性（用“N”或“S”表示）。
【答案】
【解析】
【详解】铜片是“盐水电池”正极，锌片是负极，电流从螺线管的右端流入，左端流出，由安培定则可知螺线管的右端是N极，左端是S极，螺线管的外部，磁感线从N极出发，回到S极，如图所示：
四、简答题
25.2020年5月，如图所示的长征五号B遥一运载火箭，将我国新一代载人飞船试验船和货物返回舱试验舱送入预定轨道，发射取得圆满成功。请回答下列问题：
(1)为什么火箭向下喷射燃气，却能向上运动？
(2)助推器分离后失去动力，为什么还能继续上升一段距离？
(3)返回舱再入大气层，与大气层摩擦生热，机械能转化为哪种形式的能量？
【答案】(1)见解析；(2)见解析；(3)内能
【解析】
【详解】(1)火箭向下喷射燃气，根据力作用的相互性可知，气体对火箭有向上的作用力，所以火箭能向上运动。
(2)助推器分离后失去动力，由于它具有惯性，还能继续上升一段距离。
(3)返回舱再入大气层，与大气层摩擦生热，机械能转化为内能，温度升高。
26.如图中是一辆满载防疫物资的货车，货车满载时，车轮与水平地面接触的总面积为1m2，对地面的压强为5×105Pa。货车到送货地点要经过一座路面平直的桥梁，这座桥限重55t。（g取10N/kg，柴油的热值q=4.3×107J/kg）
(1)请通过计算货车满载时车和货物的总质量，判断货车是否允许通过这座桥；
(2)货车以20m/s的速度在平直公路行驶，发动机的输出功率为200kW，求货车受到的阻力；
(3)若货车发动机的效率为40%，以20m/s的速度在该平直公路上行驶17.2km，消耗柴油的质量是多少?
【答案】(1)允许；(2)1×104N；(3)10kg
【解析】
【详解】(1)货车对桥的压力
货车满载时车和货物的总重力
G=F=5×105N
货车满载时车和货物的总质量
因为50t小于55t，所以这辆货车允许通过这座桥。
(2)发动机的输出功率
P=200kW=2×105W
由
得牵引力
因为匀速直线运动，所以阻力
f=F=1×104N
(3)牵引力做的功
柴油完全燃烧放出的热量
柴油的质量
答：(1)货车允许通过这座桥；
(2)阻力为1×104N；
(3)消耗柴油的质量是10kg。
27.如图是一款家用电热水器简化电路图它有高温和低温两个挡位，高温挡功率为3300W。R1、R2均为加热电阻丝，R1的阻值为55Ω。【c水=4.2×103J/（kg·℃）】求：
(1)低温挡时通过R1的电流；
(2)R2的阻值；
(3)如果不计热量损失，用高温挡把50kg的水，从27℃加热到60℃，需要的时间。
【答案】(1)4A；(2)20Ω；(3)2100s
【解析】
【详解】(1)低温时S拨向b，R1单独工作，电路中的电阻最大，由P=可知电路中电功率最小，处于低温挡，通过R1的电流
(2)S拨向a，R1与R2并联，电路中的总电阻最小，由P=可知电路中电功率最大，处于高温挡，干路中的电流
通过R2的电流
I2=I-I1=15-4A=11A
R2的阻值
(3)水吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×50kg×(60℃-27℃)=6.93×106J
不计热量损失
W=Q吸=6.93×106J
需要的时间
答：(1)低温挡时R1的电流为4A；
(2)R2的电阻为20Ω；
(3)需要的时间是2100s。
六、实验、探究题
28.小溪用如图甲所示的实验装置探究“水沸腾时温度变化的特点”。
(1)某时刻温度计的示数如图甲所示，此时的水温为______℃；
(2)当水沸腾时，小溪观察到水中出现大量上升、变______的气泡，水温______（填“继续升高”或“保持不变”）。
(3)小溪又将装有某种固体粉末的试管放在实验中的沸水中加热，并根据记录的实验数据绘制了试管内物质的温度随时间变化的图象，如图乙所示，由图象可知：
①该物质属于______（填“晶体”或“非晶体”）；
②在t1～t2过程中，该物质的内能______（填“增大”“减小”或“不变”）；
③该物质在______（填“固态”或“液态”）时的吸热能力更强。
【答案】 (1). 62 (2). 大 (3). 保持不变 (4). 晶体 (5). 增大 (6). 液态
【解析】
【详解】(1)[1]由图甲可知，温度计的分度值是1℃，温度计的示数是62℃。
(2)[2][3]水沸腾时，气泡上升过程中逐渐变大，吸收热量，水温保持不变。
(3)①[4]由图乙可知，在t1～t2过程中，物质熔化过程中温度不变，属于晶体。
②[5]在t1～t2过程中，该物质吸收热量，内能增大。
③[6]物质从固态变为液态，状态变化，质量不变，在加热条件相同的条件下，由图象可知，该物质熔化后升温比熔化前升温缓慢了；即Q、m相同，液态时Δt小，根据Q=cmΔt可知，该物质液态时比热容大于固态时比热容，说明该物质液态时吸热本领强。
29.小阳利用如图甲所示装置“探究平面镜成像特点”。
他在水平桌面上铺张白纸，将块玻璃板竖立在白纸上，把蜡烛A点燃放在玻璃板前面，把另一个相同的蜡烛B，竖立在玻璃板后面移动，直到从不同角度透过玻璃板看，它跟前面蜡烛A的像都完全重合。改变蜡烛A的位置，重复上述步骤，再做两次实验，并把三次实验中蜡烛A和B的位置记录在白纸上，如图乙所示。
(1)实验中用玻璃板代替平面镜的目的是______；
(2)蜡烛B跟前面蜡烛A的像完全重合，说明像与物大小______；
(3)如果将玻璃板竖直向上移动一段距离，观察到蜡烛A的像______（填“向上移动”“向下移动”或“不动”）；
(4)小阳把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像与物到镜面的距离______；
(5)小阳取走蜡烛B，把光屏放在像的位置，这时应该______（填“透过”或“不透过”）玻璃板观察，发现光屏上没有像，这说明物体在平面镜中成的是______像。
【答案】 (1). 便于确定像的位置 (2). 相等（或相同） (3). 不动 (4). 相等 (5). 不透过 (6). 虚
【解析】
【详解】(1)[1]实验过程中，用透明的玻璃板代替平面镜，在物体一侧，既能看到蜡烛A的像，也能看到代替蜡烛A的蜡烛B，便于确定像的位置。
(2)[2]实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，蜡烛B跟前面蜡烛A的像完全重合，说明像和物的大小相等。
(3)[3]将玻璃板竖直向上移动一段距离，由于像和物关于平面镜对称，所以蜡烛像的位置不变。
(4)[4]把白纸沿着玻璃板的位置对折，像与物的对应点完全重合，说明像与物到镜面的距离相等。
(5)[5]取走蜡烛B，把光屏放在像的位置，不应该透过玻璃板观察，应该直接观察光屏上是否成像。
[6]实像能用光屏承接，虚像不能用光屏承接，发现光屏上没有像，说明物体在平面镜中成的是虚像。
30.在“探究影响滑动摩擦力大小因素”的实验中，小平完成了如图所示的甲、乙、丙三次实验。测量滑动摩擦力时，小平用弹簧测力计水平拉动木块，使它沿水平方向做匀速直线运动。
(1)甲实验中木块受到的摩擦力为______N，如果水平拉动木块向右做加速运动，木块受到的摩擦力将______（填“变大”“变小”或“不变”）；
(2)比较甲、乙两次实验数据，是为了探究滑动摩擦力的大小与______的关系；
(3)比较甲、丙两次实验数据，______（填“能”或“不能”）得出滑动摩擦力的大小跟接触面的粗糙程度有关的结论，判断依据是______；
(4)小平得出滑动摩擦力与压力和接触面粗糙程度的关系后，还想探究滑动摩擦力大小跟接触面受到压强的关系，他选择了一个长、宽、高不等且各表面粗糙程度相同的木块，设计了两种方案，你认为合理的是______（填“A”或“B”）。
A．木块平放在木板上，在木块上加不同质量的砝码，拉动木块，比较两次滑动摩擦力的大小
B．把木块分别平放、侧放在木板上，拉动木块，比较两次滑动摩擦力的大小
【答案】 (1). 1.2 (2). 不变 (3). 压力 (4). 不能 (5). 没有控制压力一定（或甲、丙的压力不同） (6). B
【解析】
【详解】(1)[1][2]由图甲可知，弹簧测力计的示数是1.2N，木块受到的摩擦力为1.2N，如果水平拉动木块向右做加速运动，木块对木板的压力和接触面的粗糙程度不变，木块受到的摩擦力将不变。
(2)[3]比较甲、乙两次实验，接触面粗糙程度不变，压力不同，是为了探究滑动摩擦力的大小与压力的关系。
(3)[4][5]甲、丙两次实验，压力不同，接触面的粗糙程度不同，不能得到滑动摩擦力的大小跟接触面的粗糙程度有关的结论。
(4)[6]探究滑动摩擦力大小跟接触面受到压强的关系，控制压力和接触面的粗糙程度不变，改变压强的大小。
A．木块平放在木板上，在木块上加不同质量的砝码，压力改变了，不符合题意；
B．把木块分别平放、侧放在木板上，压力不变，改变受力面积，压强改变，符合题意。
故选B。
31.开原以盛产大蒜闻名，小越想知道开原大蒜的密度，他将一些蒜瓣带到学校测量。
(1)他将天平放在水平桌面上，把游码放到标尺左端零刻度线处，指针静止时指在分度盘右侧，他应向______（填“左”或“右”）调节平衡螺母，使天平平衡；
(2)小越测得一个蒜瓣的质量如图甲所示为______g；
(3)他将蒜瓣放入装有25mL水的量筒中，水面上升到图乙所示的位置，蒜瓣的体积为______cm3，密度为______kg/m3；
(4)小越对实验进行评估，觉得蒜瓣太小，测得体积的误差较大，导致测得的密度不准。他设计了下列解决方案，其中合理的是______（填字母）；
A.换量程更大的量筒测量
B.测多个蒜瓣的总质量和总体积
C.换分度值更大的量筒测量
(5)同组的小爱同学测得一个装饰球A的密度为ρ0，他们想利用它测量一杯橙汁的密度，发现装饰球A在橙汁中漂浮，于是选取了测力计、细线和一个金属块B，设计了如图丙所示的实验过程：
①用测力计测出装饰球A的重力为G；
②将装饰球A和金属块B用细线拴好挂在测力计下，并将金属块B浸没在橙汁中静止，读出测力计的示数为F1；
③将装饰球A和金属块B都浸没在橙汁中静止（不碰到杯底），读出测力计的示数为F2。
根据②、③两次测力计示数差可知______（填“装饰球A”或“金属块B”）受到的浮力。橙汁密度的表达式ρ橙汁=______。（用ρ0和所测物理量字母表示）
【答案】 (1). 左 (2). 5.4 (3). 5 (4). 1.08×103 (5). B (6). 装饰球A (7).
【解析】
【详解】(1)[1]发现指针静止时指在分度盘右侧，则应将平衡螺母向左调节，使天平横梁在水平位置平衡。
(2)[2]由图甲可知蒜瓣的质量
m=5g+0.4g=5.4g
(3)[3]由图乙可知，水和蒜瓣的总体积为30mL，蒜瓣的体积
V=30mL-25mL=5mL=5cm3
[4]蒜瓣的密度
(4)[5]A．蒜瓣的体积较小，换量程更大的量筒测量，读取的示数没有发生变化，测得体积的误差仍然较大，不符合题意。
B．密度是物质一种特性，与质量和体积无关，测多个蒜瓣的总质量和总体积，多个蒜瓣的密度和一个蒜瓣的密度相同，多个蒜瓣的体积变化比较大，读取的示数更准确，测量的误差较小，符合题意。
C．换分度值更大的量筒测量，测得体积的误差更大，不符合题意。
故选B。
(5)[6]将金属块B浸没在橙汁中静止
F1=G总-F浮B
将装饰球A和金属块B都浸没在橙汁中静止
F2=G总-(F浮A+F浮B)
F1-F2=G总-F浮B-[G总-(F浮A+F浮B)]=F浮A
[7]装饰球A
VA=
由阿基米德原理得到
F浮A=F1-F2=ρ橙汁gV排=ρ橙汁gVA=ρ橙汁g=ρ橙汁
ρ橙汁=
32.探究电流与电压、电阻关系。
实验次数
电压U/V
电流I/A
1
1.0
0.1
2
2.0
0.2
3
3.0
0.3
(1)小霞连接了如图甲所示的部分实验电路，请用笔画线代替导线，将电源正确接入电路______；
(2)连接好电路，用开关试触，发现电压表指针偏转到表盘右侧无刻度处，电流表指针几乎不动，故障原因可能是定值电阻发生了______（填“短路”或“断路”）；
(3)排除故障后，正确进行实验，测得三组实验数据，如上表所示。分析表中数据，可得出结论：在电阻一定时，导体中的电流跟导体两端的电压成______；
(4)小霞继续用图甲电路探究电流与电阻的关系。分别接入三个不同阻值的电阻，保持电源电压6V不变，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表示数，绘制了如图乙所示图象并得出结论。
①实验中小霞选取的滑动变阻器是______（填“60Ω 0.5A”“30Ω1.0A”或“20Ω 1.2A”）。结合所选的滑动变阻器，把三个定值电阻分别接入电路完成实验，电阻两端控制不变的电压最大是______V；
②把5Ω和20Ω的电阻分别接入电路，控制电阻两端的电压不变，先后两次滑动变阻器的电功率之比是______。
【答案】 (1). (2). 断路 (3). 正比 (4). “60Ω 0.5A” (5). 2.5 (6). 4∶1
【解析】
【详解】(1)[1]电源的正极连接电阻的左端接线柱，电源的负极连接开关的左端接线柱，如图所示：
(2)[2]用开关试触，发现电压表指针迅速摆到表盘最右端，电流表指针几乎未动，可能是定值电阻发生了断路故障。
(3)[3]由表中数据可知，电压为原来的几倍，通过的电流也为原来的几倍，即在电阻一定时，通过导体的电流与导体两端的电压成正比。
(4)①[4]由图可知，电路中的最小电流是0.1A，此时电阻的阻值是20Ω，电路的总电阻
R总=
变阻器连入电路的阻值
R滑=R总-R=60Ω-20Ω=40Ω
所以变阻器选择“60Ω 0.5A”。
[5]电流表的量程为0-0.6A，通过变阻器的最大电流为0.5A，电路中的最大电流为0.5A，电路中的总电阻最小，由图可知，此时电路中应接入定值电阻为5Ω的电阻，此时定值电阻两端的电压
U′=I′R1=0.5A×5Ω=2.5V
所以把三个定值电阻分别接入电路完成实验，电阻两端控制不变的电压最大是2.5V。
②[6]把5Ω的电阻接入电路，通过电路的电流是0.4A，电阻两端的电压
U1=I1R1=0.4A×5Ω=2V
变阻器两端的电压
U2=U-U1=6V-2V=4V
把20Ω的电阻接入电路，通过电路的电流是0.1A，电阻两端的电压
U1′=I1′R1=0.1A×20Ω=2V
变阻器两端的电压
U2′=U-U1′=6V-2V=4V
先后两次滑动变阻器的电功率之比
33.测量额定电流为0.5A小灯泡L1的额定功率。
小霞选用了一只电压表，一个“6V 3W”的小灯泡L2，设计了如图甲所示的实验电路，其中电源电压恒为12V，请完成下面实验步骤：
(1)如图甲所示，图中a、b处虚线框内，分别为电压表或开关S2，则在a框内应是______；
(2)正确选择元件并连接电路后，闭合开关S、S1，断开开关S2，调节滑动变阻器滑片，使电压表示数为______V，此时小灯泡L1正常发光；
(3)再闭合开关S、S2，断开S1，滑动变阻器滑片的位置不变，读出电压表示数如图乙所示，为______V；
(4)则小灯泡L1的额定功率为______W。
【答案】 (1). 电压表 (2). 6 (3). 4 (4). 2
【解析】
【详解】(1)[1]如果a框内是开关S2，闭合开关S1和S2，灯泡L1和变阻器被短路，所以a框内是电压表。
(2)[2]闭合开关S、S1，断开开关S2，两个灯泡和变阻器串联，电压表测量灯泡L1和变阻器的总电压，小灯泡L2正常发光时的电流
I2==0.5A
小灯泡L1的额定电流是0.5A，由串联电路电流的规律可知小灯泡L2正常发光时，小灯泡L1也正常发光，此时小灯泡L2两端的电压是6V，由串联电路电压的规律可知电压表的示数为
12V-6V=6V
调节滑动变阻器滑片，使电压表示数为6V，此时小灯泡L1正常发光。
(3)[3]闭合开关S、S2，断开S1，电压表测量灯泡L1两端的电压，由图乙可知，电压表的量程是0-15V，分度值是0.5V，电压表的示数是4V。
(4)[4]小灯泡L1额定功率为
P1=U1I1=4V×0.5A=2W
相关试卷
初中物理中考复习 精品解析：2020年辽宁省本溪市、铁岭市、辽阳市中考物理试题（原卷版）： 这是一份初中物理中考复习 精品解析：2020年辽宁省本溪市、铁岭市、辽阳市中考物理试题（原卷版），共13页。试卷主要包含了选择题，填空题，作图题，简答题，实验等内容，欢迎下载使用。
初中物理中考复习 精品解析：2020年辽宁省本溪市、铁岭市、辽阳市中考物理试题（解析版）： 这是一份初中物理中考复习 精品解析：2020年辽宁省本溪市、铁岭市、辽阳市中考物理试题（解析版），共28页。试卷主要包含了选择题，填空题，作图题，简答题，实验等内容，欢迎下载使用。
2022年辽宁省本溪市、铁岭市、辽阳市中考物理试卷解析版： 这是一份2022年辽宁省本溪市、铁岭市、辽阳市中考物理试卷解析版，共69页。试卷主要包含了选择题，填空题，作图题，简答题，计算题，实验等内容，欢迎下载使用。
