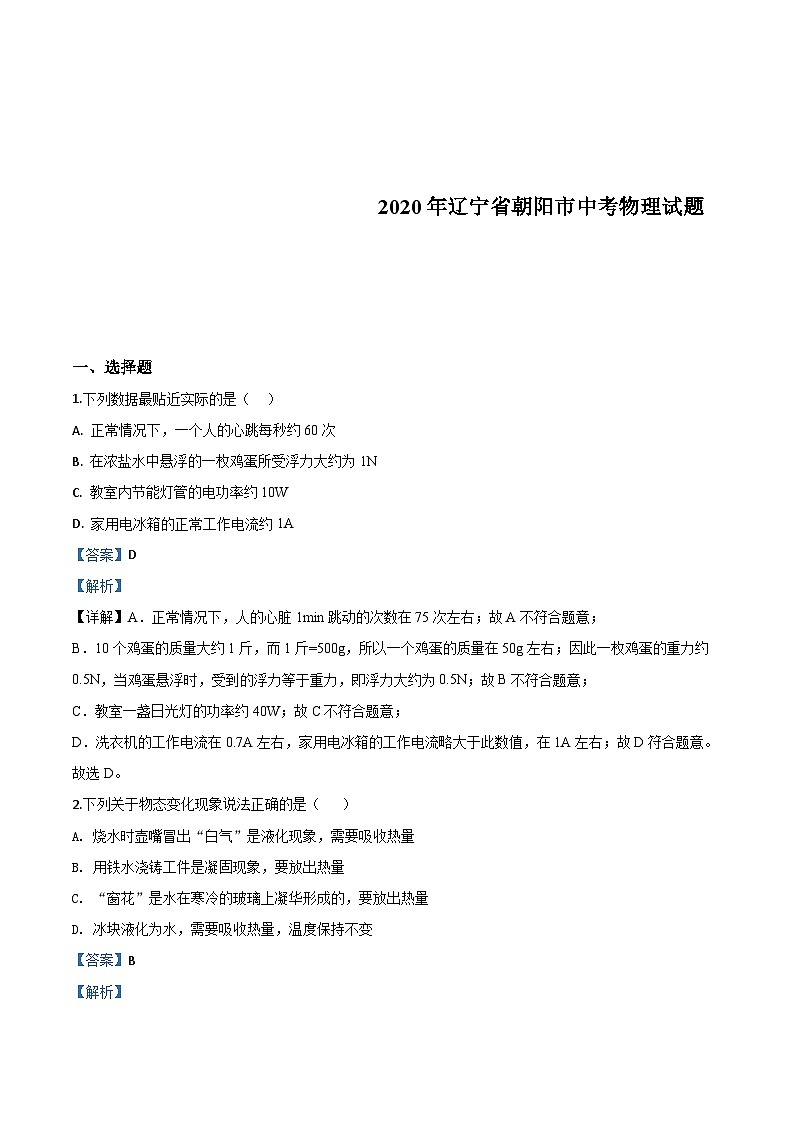

2020年辽宁省朝阳市中考物理试题
一、选择题
1.下列数据最贴近实际的是（ ）
A. 正常情况下，一个人的心跳每秒约60次
B. 在浓盐水中悬浮的一枚鸡蛋所受浮力大约为1N
C. 教室内节能灯管的电功率约10W
D. 家用电冰箱的正常工作电流约1A
【答案】D
【解析】
【详解】A．正常情况下，人的心脏1min跳动的次数在75次左右；故A不符合题意；
B．10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右；因此一枚鸡蛋的重力约0.5N，当鸡蛋悬浮时，受到的浮力等于重力，即浮力大约为0.5N；故B不符合题意；
C．教室一盏日光灯的功率约40W；故C不符合题意；
D．洗衣机的工作电流在0.7A左右，家用电冰箱的工作电流略大于此数值，在1A左右；故D符合题意。
故选D。
2.下列关于物态变化现象说法正确的是（ ）
A. 烧水时壶嘴冒出“白气”是液化现象，需要吸收热量
B. 用铁水浇铸工件是凝固现象，要放出热量
C. “窗花”是水在寒冷的玻璃上凝华形成的，要放出热量
D. 冰块液化为水，需要吸收热量，温度保持不变
【答案】B
【解析】
【详解】A．烧水时壶嘴冒出“白气”是液化现象，液化放热，故A错误；
B．用铁水浇铸工件是凝固现象，凝固放热，故B正确；
C．“窗花”是空气中的水蒸气在寒冷的玻璃上凝华形成的，凝华放热，故C错误；
D．冰块熔化为水，需要吸收热量，温度保持不变，故D错误。
故选B。
3.疫情期间，村书记杨百顺每天都通过大喇叭向村民通报疫情，下列说法正确的是（ ）
A. 村民能听到杨百顺的声音，是因为空气能传声
B. 杨百顺说话时，他发出的声音是大喇叭振动产生的
C. 村民听到杨百顺的声音后，对战胜疫情充满信心，说明声音能够传递能量
D. 村民根据音调，判断出讲话的人是杨百顺
【答案】A
【解析】
【详解】A．村民能听到杨百顺的声音，是通过空气传播到村民耳中的，故A正确；
B．杨百顺说话时，他发出的声音是他的声带振动产生的，故B错误；
C．村民听到杨百顺的声音后，对战胜疫情充满信心，说明声音能够传递信息，故C错误；
D．因人的声带结构不同，发出的声音的音色不同，故村民根据音色，判断出讲话的人是杨百顺，故D错误。
故选A。
4.下列有关光现象的说法正确的是（ ）
A 夜间从路灯下走过，影子先变长后变短
B. 雨后的夜晚，迎着月光走，地面上有水的地方比其它地方暗
C. 平面镜是利用光的反射原理成像的
D. 如果用激光笔照亮水中的鱼，激光笔要向看到鱼的下方照射
【答案】C
【解析】
【详解】A．当人在远处时，人与灯光的夹角较小，形成的影子较长；当人逐渐走近路灯时，人与灯光的夹角逐渐变大，此时形成的影子逐渐变短；当人经过路灯逐渐远离时，人与灯光的夹角逐渐变小，形成的影子逐渐变长。因此，当人经过路灯时，影子先变短后变长。故A错误；
B．迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，人感觉有水的地方亮；故B错误；
C．平面镜成像是利用光的反射的原理，故C正确；
D．鱼反射出的光线在水面处发生折射，折射光线进入眼睛，光的折射中光路是可逆的，从看到鱼的位置正对鱼照射，才能把鱼照亮。如果用激光笔对着看到的鱼的下方照射，他不能照亮鱼。故D错误。
故选C。
5.下列说法正确的是（ ）
A. 冠状病毒的传播是扩散现象
B. 即使煤炭没有完全燃烧，其热值也不会改变
C. 一个物体的内能增加了，一定是它吸收了热量
D. 因为沙石的比热容比水小，所以吸收相同的热量，沙石比水升温快
【答案】B
【解析】
【详解】A．新冠病毒属于微生物，它通过飞沫传播是微生物所做的机械运动，不是扩散现象，故A错误；
B．热值是燃料的一种特性，其大小只与燃料的种类有关，与燃料是否燃烧无关，故B正确；
C．一个物体内能增加可能是吸收了热量，也可能是外界对此物体做功，故C错误；
D．因为沙石的比热容比水小，所以相同质量的沙石和水吸收相同的热量，沙石比水升温快，故D错误。
故选B。
6.如图是实验室用的手摇发电机，使线圈在磁场中转动，可以看到发光二极管发光。下列选项与其工作原理相似的是（ ）

A. 电磁继电器
B. 电磁铁
C. 电风扇
D. 动圈式话筒
【答案】D
【解析】
【详解】AB．手摇发电机是利用电磁感应现象的原理工作的，电磁继电器和电磁铁是利用电流的磁效应工作的，故AB不符合题意；
C．电风扇是电动机利用通电线圈在磁场中受力转动的原理工作的，故C不符合题意；
D．动圈式话筒是利用电磁感应现象的原理工作的，故D符合题意。
故选D。
7.如图所示的电路，电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中，下列说法正确的是（ ）

A. 小灯泡变亮 B. 电流表示数变大
C. 电压表示数不变 D. 电压表与电流表的比值变小
【答案】C
【解析】
【详解】C．由图可知，灯泡与滑动变阻器并联，电压表测量电源电压，所以电压表示数不变，故C正确；
B．灯泡与滑动变阻器并联接入电路中，电流表测量通过灯泡的电流；在并联电路中，各支路互不影响，所以滑动变阻器滑片移动时对另一条支路无影响，则灯泡的电流不变，即电流表示数不变，故B错误；
A．因为灯泡的电压和电流不变，所以灯泡的实际功率不变，亮度不变，故A错误；
D．由于电压表和电流表的示数都不变，所以电压表与电流表的比值不变，故D错误。
故选C。
8.三个完全相同的容器内，分别装满酒精、水和盐水后（ρ盐水>ρ水>ρ酒精），将a、b、c三个不同的小球放入容器中，小球静止后位置如图所示。下列说法正确的是（ ）

A. 三个容器底部受到的液体压力关系是F甲 B. 三个小球密度关系是ρa>ρb>ρc
C. 若将小球b放入丙杯中，小球b排开液体的体积等于小球b的体积
D. 若将小球c放入甲杯中，小球c排开液体的质量小于小球c的质量
【答案】AD
【解析】
【详解】A．由于ρ盐水>ρ水>ρ酒精，由 可知，三个容器底部受到的液体压强关系是

由 可知，三个容器底部受到的液体压力关系是

故A正确；
B．由图可知，a球在酒精中处于漂浮状态，所以 ，b球在水中处于悬浮状态，所以 ，c球在盐水中处于沉底状态，所以 ，又因为ρ盐水>ρ水>ρ酒精，所以三个小球的密度关系是 ，故B错误；
C．若将小球b放入丙杯中，因为，所以小球b在丙杯中处于漂浮状态，所以小球b排开液体的体积小于小球b的体积，故C错误；
D．若将小球c放入甲杯中，因为，所以小球c在甲杯中处于沉底状态，浮力小于重力，所以小球c排开液体的质量小于小球c的质量，故D正确。
故选AD。
9.如图甲所示的电路中，电源电压恒定不变，电流表的量程为0~ 0.6A，R1=50Ω， 电灯的额定电压为6V，图乙是电灯的电流与电压关系的图像。当开关S闭合，S1、S2断开，滑动变阻器的滑片在最右端时，电流表的示数为0.25A：当滑动变阻器阻值的接入电路时，电灯正常发光。当开关S、S1和S2均闭合时，下列说法正确的是（ ）

A. 电源电压为10V
B. 滑动变阻器的最大阻值为30Ω
C. 为了保护电路，滑动变阻器接入电路的最小阻值为25Ω
D. 整个电路消耗的最小电功率为6W
【答案】ABC
【解析】
【详解】AB．当开关S闭合，S1、S2断开，电灯L与R2串联，当滑动变阻器的滑片在最右端时，R2的阻值最大，此时电流表的示数为，由乙图可知，此时灯泡的电压为2.5V，根据串联电路的特点可得，电源电压为

当滑动变阻器阻值的接入电路时，电灯正常发光。此时灯泡的电压，由乙图可知，此时电路中的电流为，根据串联电路的特点及欧姆定律可得，电源电压为

联合上面两式解得

故AB正确；
C．当开关S、S1和S2均闭合时，电灯短路，R1与R2并联，电流表的量程为0~ 0.6A，为保护电路，电路中的最大电流为0.6A，根据并联电路的特点，经过R1的电流为

则滑动变阻器分到的电流为

则滑动变阻器接入电路的最小阻值为

故C正确；
D．当开关S、S1和S2均闭合时，电灯短路，R1与R2并联，电流表的量程为0~ 0.6A，为保护电路，电路中的最大电流为0.6A，由可得电路中的总功率的最大值为

当变阻器连入阻值最大时总功率最小，由可得，电路的总功率最小值为

故D错误。
故选ABC。
二、非选择题
10.因为疫情，进入校园的人员要测量体温。如图，常用的测温枪是利用人体_____（填“发出的红外线”或“反射的红外线”）来测量体温的。小明测完体温后，走进走廊，发现正对自己放置的平面镜中还有另一个“自己”，如果小明以1.2m/s的速度走向平面镜，他的像将以_____m/s的速度走向平面镜，他在镜中的像的大小_______（填 “变大”、“变小”或“不变"）。

【答案】 (1). 发出的红外线 (2). 1.2 (3). 不变
【解析】
【详解】[1]红外线测温枪可以“收集物体发射的红外线”并转变为相应的电信号。该信号经过放大器和信号处理电路计算后，转变为被测目标的温度值。故测温枪是利用人体发出的红外线来测量体温的。
[2]平面镜成像时，像和物体各对应点到平面镜间距离相等，若小明以1.2m/s的速度走向平面镜，则他的像也将以1.2m/s的速度走向平面镜。
[3]因为平面镜成像时像与物大小相等，故当他走向平面镜时，他在镜中的像的大小不变。
11.中国在2020年6月完成了“北斗”卫星全面组网工作。“北斗”卫星导航系统利用______（填 “电磁波”、“超声波”或“红外线”）向地球传递信息。由于内部时刻发生着氢核的______（填 “ 裂变”或“聚变”），太阳不断向外释放能量。卫星的太阳能电池板则将太阳能转化为电能供其使用。
【答案】 (1). 电磁波 (2). 聚变
【解析】
【详解】[1]“北斗”卫星导航系统传递信息利用的是电磁波。
[2]在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能。
12.教室内的投影仪，其镜头相当于凸透镜，使电脑上的文字在屏幕上成像，投影仪形成的是文字_______（填 “正立”或“倒立”）的像。
【答案】倒立
【解析】
【详解】根据凸透镜的成像规律可知，投影仪是利用物距大于一倍焦距小于二倍焦距时，成倒立、放大的实像的原理制成的，所以投影仪形成的是文字倒立的像。
13.如图，在一个厚壁玻璃筒里放一块有少量乙醚的棉花，用力把活塞迅速下压，棉花就会立即燃烧。因为空气分子间的间隔较大，分子间作用力较______（填“ 大”或“小”），所以容易被压缩。这是通过_____的方式使筒内气体内能增加的，温度越高，分子无规则运动越________。

【答案】 (1). 小
(2). 做功 (3). 剧烈
【解析】
【详解】[1]气体分子间间隔较大，分子间作用力较小。所以气体容易被压缩。
[2]实验过程中是通过做功的方式增加空气内能。
[3]组成物质的分子永不停息地做无规则，温度越高分子运动越剧烈。
14.先将一只大试管装满水， 再把小试管的一部分插入大试管中，小试管在重力的作用下，缓慢向下运动。迅速将该装置倒置过来，如图甲所示，发现小试管在_____作用下缓慢向上移动。如图乙，将a、b、c三个轻质带电泡沫小球悬挂起来，若a带负电，则b带_____电。若用毛皮摩擦过的橡胶棒靠近c，二者将相互______（填“吸引”或“排斥”）。

【答案】 (1). 大气压 (2). 正 (3). 吸引
【解析】
【详解】[1]迅速将该装置倒置过来，如图甲所示，发现小试管在大气压作用下缓慢向上移动。
[2]由图乙可知，a、b两个轻质带电泡沫小球相互吸引，b、c两个轻质带电泡沫小球相互排斥，所以a、b两个轻质带电泡沫小球带异种电荷，b、c两个轻质带电泡沫小球带同种电荷，所以若a带负电，则b带正电。
[3]b、c两个轻质带电泡沫小球带同种电荷，b带正电，所以c带正电，用毛皮摩擦过的橡胶棒带负电，所以若用毛皮摩擦过的橡胶棒靠近c，二者将相互吸引。
15.如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，它的周围____ （填“有”或“无"）磁感线，小磁针静止时左端为_______填“S”“或“N”）极。当滑片P向左滑动时，铁块受到的摩擦力的大小将____ （填 “变大”、“变小”或“不变"）。

【答案】 (1). 无 (2). S (3). 变小
【解析】
【详解】[1]磁感线一种理想化的物理模型，实际上并不存在，磁场不是由磁感线组成的。
[2]根据螺线管中电流的方向和线圈的绕向，利用安培定则用右手握住导线，让四指指向电流方向，则大拇指指向右端，即螺旋管的左端为N极，右端为S极，当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的左端为S极，右端为N极。
[3]当滑片P向左滑动时，滑动变阻器接入电路的阻值变大，电路中的电流变小，通电螺线管的磁性变弱，对铁块的吸引力变小，故铁块受到的摩擦力将变小。
16.内燃机的一个工作循环是由四个冲程组成的，如图所示的是工作循环中的_____冲程，若飞轮转动40周，则对外做功______次。

【答案】 (1). 压缩 (2). 20
【解析】
【详解】[1]如图所示，活塞向上运动，进气阀和排气阀均关闭，所以如图所示的是工作循环中的压缩冲程。
[2]内燃机一个循环，四个冲程，飞轮转2周，做功1次，所以若飞轮转动40周，则对外做功20次。
17.将电阻R1和R2串联后接在6V的电源上，R1=40Ω， R2=20Ω， 则通过R1的电流为____A，通电1min后，R2所产生的热量为______J。
【答案】 (1). 0.1 (2). 12
【解析】
【详解】[1]由串联电路中总电阻等于各分电阻之和可得，电路中的总电阻为

由欧姆定律可得电路中的电流为

根据串联电路电流处处相等，所以通过R1的电流为0.1A。
[2]串联电路电流处处相等，所以通过R2的电流为0.1A，通电1min后，R2所产生的热量为

18.烧杯和盐水的总质量为102.6g。将适量的盐水倒进量筒中，如图甲所示：烧杯和剩余盐水的总质量如图乙所示。则盐水的密度为___________ kg/m3。

【答案】
【解析】
【详解】由图甲知，量筒的分度值为2mL，盐水的体积为64mL；由图乙知，标尺的分度值0.2g，剩余盐水和烧杯的总质量为

则盐水的密度为

19.图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，其简化示意图如图乙。请在乙图中画出：
(1)阻力的力臂L2；
(2)刹车时，作用在杠杆AOC上的最小动力F1。

【答案】
【解析】
【详解】(1)反向延长F2的作用线，从支点O作动力F2作用线的垂线，支点到垂足的距离为阻力臂L2。
(2)由杠杆平衡条件F1 L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OC作为动力臂最长；动力的方向应该垂直力臂OC向上，过点C垂直于OC向上作出最小动力F1的示意图，如图所示

20.如图所示为小明家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中．
（ ）

【答案】
【解析】
【详解】首先辨别上面三根线地线、火线、零线．灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，即接在右孔上．如下图所示：

21.为了保障出行安全，交通部门做了很多规定，如：高速公路上对机动车进行限速；车上驾驶员和乘客要系安全带：特别是自今年的6月1日起，又开展了“一盔一带”专项整治行动。请运用你所学的物理知识，简要回答下列问题：
(1)为什么要对机动车的最高行驶速度进行限制？
(2)为什么行驶中的车辆紧急刹车时，乘客会向前倾？
(3)安全带为什么要做得比较宽大？
【答案】(1)车辆行驶速度越大，动能越大，越容易发生交通事故，发生交通事故造成的损失越大；(2)乘客具有惯性；(3)通过增大受力面积减小压强
【解析】
【详解】(1)对机动车的最高行驶速度进行限制的原因是：车辆的行驶速度越大，动能越大，越容易发生交通事故，发生交通事故造成的损失越大。
(2)行驶中的车辆紧急刹车时，由于乘客具有惯性，要保持原来的运动状态不变，所以乘客会向前倾。
(3)安全带要做得比较宽大的原因是通过增大受力面积减小压强。
22.利用如图甲所示的装置做“探究水沸腾时温度变化的特点”的实验。

(1)装置图中有一处明显的错误，请指出错误之处：_______________；
(2)在烧杯上放置一个纸板，其目的是________________；
(3)乙图中a图像是实验小组根据记录绘制的水沸腾图像，根据图像可以得出水沸腾时的特点是____；当地大气压______（填“高于”、“等于”或“低于”）一标准大气压；
(4)如果减少烧杯中水的质量，水沸腾时图像可能是图乙中的_________（填“b”、“c”或“d”）。
【答案】 (1). 温度计的玻璃泡接触了烧杯底部 (2). 减少热量散失，缩短加热时间 (3). 继续吸热，温度不变 (4). 低于 (5). c
【解析】
【详解】(1)[1]由图甲知，装置中明显的错误是：温度计的玻璃泡接触了烧杯底部。
(2)[2]在烧杯上放置一个纸板，其目的是：减少热量散失，缩短加热时间。
(3)[3]由图乙知，水在沸腾时，继续从外界吸热，温度保持在沸点不变。
[4]由图乙知，此时水的沸点为98℃，小于水在一标准大气压下的沸点100℃，因液体的沸点随气压的增大而升高，故当地大气压低于一标准大气压。
(4)[5]因当地大气压不变，水的沸点不变，故减少水的质量时，只是缩短了加热时间，故水沸腾时图像可能是图乙中的c。
23.在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成清晰的像。

(1)此时光屏上形成的是蜡烛________（填“放大”、“缩小”或“等大小”）的像；
(2)根据图中信息，可以推断本实验所使用凸透镜的焦距在_______cm的范围之间；
(3)如果在蜡烛和凸透镜之间放置个凸透镜，若想在光屏上得到清晰的像，应将光屏向______（填 “靠近”或“远离”）凸透镜的方向移动，该操作可以用来模拟______（填“近视眼”或“远视眼”）的矫正；
(4)如果从蜡烛的一侧观察凸透镜的表面，也会看到一个蜡烛的像，这个像是由于光的___ （填“折射”或“反射”）形成的。
【答案】 (1). 放大 (2). (3). 靠近 (4). 远视眼 (5). 反射
【解析】
【详解】(1)[1]由图知，此时物距为

像距为

因像距大于物距，根据凸透镜成像的规律知：此时光屏上形成的是蜡烛放大的像。
(2)[2]因凸透镜成放大的实像，则有

即
①

即
②
联立①②得

(3)[3]在蜡烛和凸透镜之间放置个凸透镜，使进入原凸透镜的光线先被会聚，从而使原来会聚的光线会聚在光屏的前面，若想在光屏上得到清晰的像，应将光屏向靠近凸透镜的方向移动。
[4]远视眼是因为晶状体对光的折射能力变弱，或眼睛的前后径过短，使像成于视网膜的后面，要矫正，需要让光线进入眼睛前先会聚一次，使像成于视网膜上，故该操作可以用来模拟远视眼的矫正。
(4)[5]从蜡烛的一侧观察凸透镜的表面，也会看到一个蜡烛的像，这个像是蜡烛的光经凸透镜反射，反射光线到达的眼睛里，看到的是蜡烛的虚像，故这个像是由于光的反射形成的。
24.在“测量滑轮组的机械效率”的实验中，实验小组用如图所示的装置进行了实验，实验数据记录如表所示，第三次实验时的拉力如图所示。

实验次数
钩码所受的重力G/N
钩码上升的高度h/cm
拉力F/N
绳自由端移动的距离s/cm
机械效率η
1
2
10
0.8
30
83.3%
2
4
10
1.5
30
②
3
6
10
①
30
*


(1)实验中应_______拉动弹簧测力计使钩码上升；
(2)表格中编号①的数据应为______；编号②的数据应为________；
(3)比较实验数据可得出的实验结论是：使用同样的滑轮组，_____________；
(4)如果在第一次实验时，忽略绳重和摩擦，可以计算出动滑轮的重力为_______N。
【答案】 (1). 竖直向上匀速 (2). 2.2 (3). 88.9% (4). 提升的物体越重，滑轮组的机械效率越高 (5). 0.4
【解析】
【详解】(1)[1]实验中应竖直向上匀速拉动弹簧测力计使钩码上升。
(2)[2]由图知，弹簧测力计的分度值为0.2N，拉力为2.2N。
[3]由可得第二次实验的机械效率

(3)[4]实验选用的是同滑轮组，动滑轮的重力不变，由表中实验数据分析可知，同一滑轮组提升的物体越重，滑轮组的机械效率越高。
(4)[5]因忽略绳重和摩擦，故所做额外功是克服动滑轮重力阻力所做的功，则有

则动滑轮的重力为

25.在“研究液体内部的压强”的实验中，小红选用液体压强计和两个透明圆柱状的容器，分别盛适量的水和盐水进行实验，操作过程如图甲所示。

(1)“小红将压强计的探头插入水中后， 发现探头看上去变大了，这是因为容器和水的共同作用相当于_______，起到了放大的作用。
(2)通过比较A、 B、C三个图可以得出的结论是：在同种液体的内部，_____________。
(3)小红比较 C、D两个图得出液体压强和液体密度有关的结论，小明认为这样比较得出结论是不正确的，他的理由是：_______________。
(4)小明利用量筒和一个带胶塞的小瓶， 测量出矿石的密度，如图乙，实验过程如下：
①用量筒量取适量的水，读出体积为V0；
②将小瓶放入量筒内，小瓶漂浮在水面上，读出体积为V1；
③将适量的矿石放入小瓶中，再将小瓶放入量筒内，小瓶仍漂浮在水面上，读出体积为V2；
④将瓶内的矿石全部倒入水中，再将小瓶放入量筒内，读出体积为V3。
根据以上信息计算（水的密度用ρ水表示）：在图乙③中，小瓶和矿石受到的浮力F浮= __ ；矿石的密度表达式为ρ石=_____________。
【答案】 (1). 凸透镜 (2). 同一深度，液体向各个方向的压强相等 (3). 没有控制液体在同一深度 (4). (5).
【解析】
【详解】(1)[1]物体放在凸透镜的焦点内时，物体通过凸透镜成正立、放大的虚像，头插入水中后， 发现探头看上去变大了，这是因为容器和水的共同作用相当于凸透镜，起到了放大的作用。
(2)[2]由A、 B、C三个图可知，压强计的探头插入水中的深度相同，朝向不同，U形管液面的高度差相同，故可以得出的结论：同种液体的内部，在同一深度，液体向各个方向的压强相等。
(3)[3]探究液体压强和液体密度的关系时，要保持液体的深度相同，换用不同的液体做实验，C、D两图中液体的深度和密度都不同，故不能得出正确的结论。
(4)④[4][5]将小瓶放入量筒内，小瓶漂浮在水面上，小瓶受到的浮力等于小瓶的重力，即

矿石放入小瓶中，再将小瓶放入量筒内，小瓶仍漂浮在水面上，则小瓶和矿石受到的浮力等于它们的总重力，即

故矿石的重力为

矿石的体积为

由得矿石的密度为

26.某同学利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。
(1)用笔画线代替导线，将图甲中的电路补充完整（导线不得交叉）；_______
(2) 连接电路后，闭合开关，灯泡不亮，电流表和电压表都有示数，但是数值较小，无论怎样移动滑动变阻器的滑片，小灯泡都不发光，两电表示数均无变化，产生这一故障的原因可能是_________；
(3)该同学排除故障后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，此时小灯泡两端的电压为_______V 。要测量小灯泡的额定电功率，应将图甲中滑动变阻器的滑片向_______（填“A”或“B”）端移动，使电压表的示数为2.5V；
(4)移动滑动变阻器的滑片，记下多组电压和电流值，并绘制成图丙所示的U-I图像，根据图像的信息可以计算出小灯泡的额定电功率为______W；

(5)为了用电流表、电阻箱R和滑动变阻器，测量额定电流为的小灯泡的额定电功率，该同学设计了如图丁所示的电路。操作步骤为：
①闭合开关S、S1， 断开S2，移动滑动变阻器的滑片，使电流表的示数为，此时小灯泡正常发光；
②保持滑动变阻器滑片的位置不动，闭合开关S、S2，断开S1，调节电阻箱R，使电流表的示数为，读出此时电阻箱的电阻值为R0，则小灯泡的额定电功率的表达式为= ________。

【答案】 (1). (2). 见详解 (3). 2.2 (4). A (5). 0.5 (6).
【解析】
【详解】(1)[1]实验中，电压表应该并联在小灯泡两端，电流表和滑动变阻器，以及小灯泡串联，如图：

(2)[2]闭合开关，无论怎样移动滑片，灯泡不亮，但电流表和电压表都有示数，说明灯泡实际功率很小，电路电流很小；无论怎样移动滑动变阻器的滑片，小灯泡都不发光，两电表示数均无变化，说明滑动变阻器不能改变电路电阻，可能的电路故障是：①滑动变阻器同时接下面两个接线柱；②电源电压太小。
(3)[3]图甲可知，电压表的量程是0-3V，电压表的分度值是0.1V，由图乙可知故此时电压表的示数是2.2V。
[4]灯在额定电压下正常发光，而此时小灯泡两端的电压为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动，使电压表的示数为2.5V。
(4)[5]根据绘制的小灯泡的图象，当灯的电压为2.5V时，电流为0.2A，小灯泡的额定功率是

(5)[6]保持滑动变阻器滑片的位置不动，闭合开关S、S2，断开S1，调节电阻箱R，使电流表的示数为，此时电阻箱的电阻值等于小灯泡正常发光时的电阻等于R0，则小灯泡的额定电功率的表达式为

27.某旅行车满载时总质量为8t， 车轮与地面接触的总面积为0.4m2。求：
(1)旅行车满载静止在水平地面上，对地面的压强是多少？
(2)如果在某路段，旅行车牵引力的功率恒定为72kW，当它以的速度匀速行驶时，受到的阻力是多少？
(3) 2020年的年底，朝阳至北京的高铁将开通，该段铁路线长约450km，若高铁列车全程以360km/h的最高设计速度行驶时，受到的阻力为1.4×105N，则列车从朝阳到北京需要多少小时？列车要克服阻力做多少功？
【答案】(1)；(2)；(3)，
【解析】
【详解】(1)旅行车满载静止在水平地面上，对地面的压强为

(2)由可得旅行车的牵引力

因车做匀速直线运动，故处于平衡状态，受平衡力的作用，则有

(3)由可得列车从朝阳到北京需要的时间

列车要克服阻力做的功为

答：(1)旅行车满载静止在水平地面上，对地面的压强是；
(2)受到的阻力是；
(3)列车从朝阳到北京需要，列车要克服阻力做功为。
28.图甲为小阳家的电热水瓶，图乙是其电路原理图，和为阻值不变的电热丝，，，S1为温控开关，可以实现“加热”和“保温”态的转换。为了测量电热水瓶的实际电功率，小阳找来了一块标有 “200evs/（kW·h）”字样的电能表，在电热水瓶中加入1L温度为的水后，把它单独通过电能表接入家庭电路中，将水加热到，用了3.5min。小阳根据电能表的参数和转盘转数，计算出电热水瓶的实际电功率为900W。

求：(1)水吸收的热量是多少？
(2)电热水瓶正常工作时保温功率是多少？
(3)在给水加热的过程中，电能表的转盘转了多少转？
(4)电热水瓶的加热效率是多少？
【答案】(1)；(2)40W；(3)10.5转；(4)80%
【解析】
【详解】(1)水的质量为

水吸收热量为

(2)由，当开关闭合，接a时，电路中只有接入电路，此时电路处于加热状态；当开关闭合，接b时，电路中只有、串联，此时电路处于保温状态，则电热水瓶正常工作时保温功率为

(3)由和可得电能表转盘转动的转数

(4)电热水瓶的加热效率是为

答：(1)水吸收的热量为；
(2)电热水瓶正常工作时保温功率为40W；
(3)在给水加热的过程中，电能表的转盘转了10.5转；
(4)电热水瓶的加热效率是80%。
