中考物理一轮单元复习过关课件第十六单元 电流和电路（含解析）
展开
这是一份中考物理一轮单元复习过关课件第十六单元 电流和电路（含解析），共38页。PPT课件主要包含了两种电荷，知识清单，考向一，摩擦起电，考向二，电荷间相互作用，考向三，验电器，电路设计与判断，电路作图等内容，欢迎下载使用。

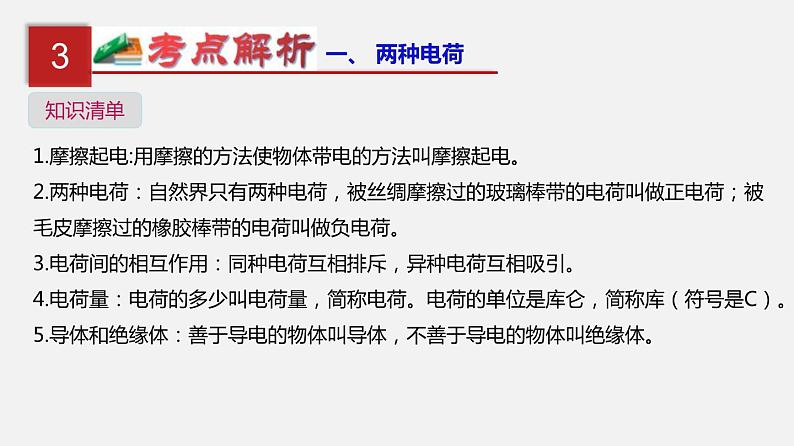

1.摩擦起电:用摩擦的方法使物体带电的方法叫摩擦起电。2.两种电荷：自然界只有两种电荷，被丝绸摩擦过的玻璃棒带的电荷叫做正电荷；被毛皮摩擦过的橡胶棒带的电荷叫做负电荷。3.电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。4.电荷量：电荷的多少叫电荷量，简称电荷。电荷的单位是库仑，简称库（符号是C）。5.导体和绝缘体：善于导电的物体叫导体，不善于导电的物体叫绝缘体。

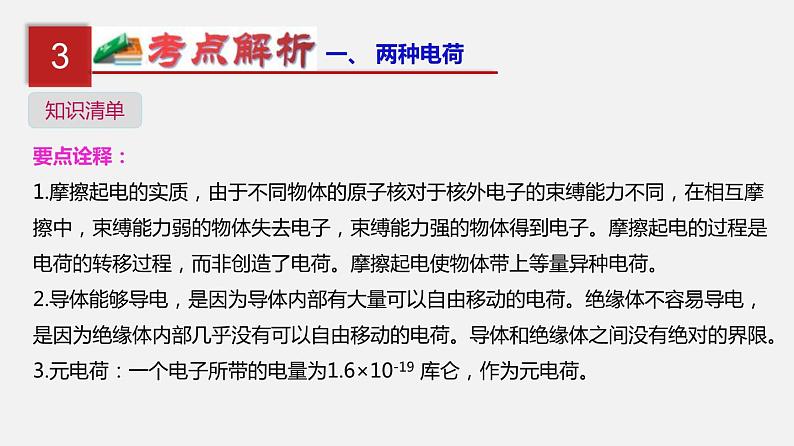

要点诠释：1.摩擦起电的实质，由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱的物体失去电子，束缚能力强的物体得到电子。摩擦起电的过程是电荷的转移过程，而非创造了电荷。摩擦起电使物体带上等量异种电荷。2.导体能够导电，是因为导体内部有大量可以自由移动的电荷。绝缘体不容易导电，是因为绝缘体内部几乎没有可以自由移动的电荷。导体和绝缘体之间没有绝对的界限。3.元电荷：一个电子所带的电量为1.6×10-19 库仑，作为元电荷。
典例一：（2021·湖南邵阳市·中考真题）将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（ ）。A．带负电 B．带正电C．可能带正电，可能带负电D．无法判断

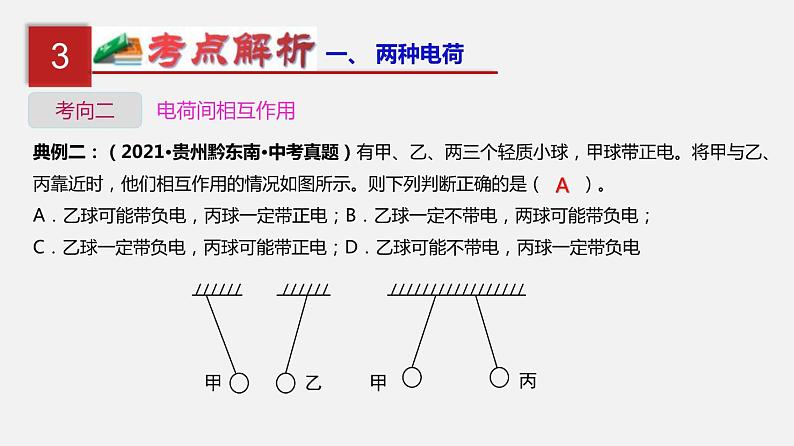

典例二：（2021·贵州黔东南·中考真题）有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）。A．乙球可能带负电，丙球一定带正电；B．乙球一定不带电，两球可能带负电；C．乙球一定带负电，丙球可能带正电；D．乙球可能不带电，丙球一定带负电

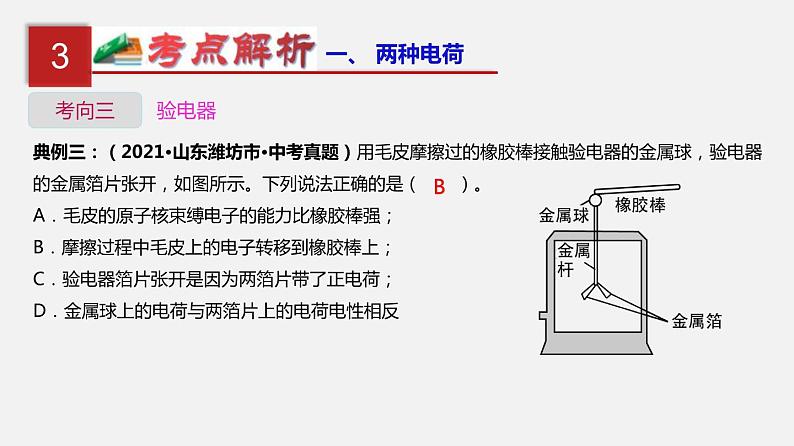

典例三：（2021·山东潍坊市·中考真题）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）。A．毛皮的原子核束缚电子的能力比橡胶棒强；B．摩擦过程中毛皮上的电子转移到橡胶棒上；C．验电器箔片张开是因为两箔片带了正电荷；D．金属球上的电荷与两箔片上的电荷电性相反
1.电路的构成：电源、用电器、开关、导线。2.电路的三种状态：（1）通路：接通的电路；（2）断路（开路）：断开的电路；（3）短路：电源两端或用电器两端直接用导线连接。3.电路的两种连接方式（1）串联电路：把电路元件逐个顺次连接起来的电路。（2）并联电路：把电路元件并列连接起来的电路。
要点诠释：1.电源是提供电能的；用电器是消耗电能的；开关是控制电路的；导线是输送电能的。2.串联电路中的电流只有一条路径，无干路、支路之分；通过一个用电器的电流也一定通过另一个用电器，各用电器互相影响，一个用电器停止工作，另一个用电器也不能工作；只要电路中有一个开关，即可控制所有用电器，而且开关的位置不影响其控制作用。3.并联电路中有多条路径，因此有干路、支路之分；各支路用电器之间互不影响，当某一支路开路时，其他支路仍可为通路；干路开关控制所有用电器，支路开关控制各支路用电器。
典例一：（2021·湖南常德市·中考真题）“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）。
典例二：（2021·四川广安市·中考真题）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）。
典例三：（2021·四川凉山彝族自治州·中考真题）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______
1.电流的形成：电荷的定向移动形成电流，定向移动的电荷可以是正电荷也可以是负电荷。2.形成持续电流的条件：（1）有电源；（2）电路是闭合的。3.电流的方向：物理学中规定，把正电荷定向移动的方向规定为电流的方向。在电路中电流是从电源的正极出发，通过用电器回到负极。4.电流的物理意义及单位换算：电流是表示电流强弱的物理量；单位有安培（A）、毫安（mA）、微安（μA） 1A=1000mA 1mA=1000μA。
5.电流表的正确使用：（1）电流必须从红色接线柱（“+”）流入电流表，从黑色接线柱（“—”）流出电流表，（2）电流表有两个量程，被测电流不能超过电流表的量程，（3）电流表必须和被测的用电器串联，（4）任何时候都不能使电流表直接连到电源的两极。
要点诠释：1.电流是由电荷的定向移动形成的。形成电流的电荷可以是正电荷，也可以是负电荷。在金属导体中能自由移动的电荷是自由电子，在酸、碱、盐溶液中能自由移动的电荷是正、负离子。2.通常情况下，自由电荷做无规则运动，此时，并不形成电流，只有当这些自由电荷发生了定向移动时才能形成电流。当用金属导体将电源两极连接起来时，金属导体中的每一个自由电子都受到正电荷的吸引，结果自由电子向某一方向定向移动形成了电流。3.电流表在使用过程中其指针的状态所反应的问题：（1）不偏转：可能电流表所在电路是开路或电流表已坏，（2）反偏：即指针向反方向偏转，说明“ +”、“—”接线柱接反了，（3）满偏：可能是造成短路导致电流过大或者是所选量程太小，（4）偏转太小；所选量程太大，应改用小量程。
典例一：（2021·山东枣庄市·中考真题）如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从 。
典例二：（2021·山东枣庄市·中考真题）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
典例三：（2021·四川攀枝花·中考真题）下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）。
1.探究串联电路中电流规律：（1）实验器材：两节干电池、开关、几个规格不同的灯泡、电流表、若干导线。（2）电路图：
四、探究串并联电路电流规律
（3）实验步骤：a、断开开关，照图甲那样连好电路；b、把电流表接在A点，经检查无误闭合开关，记下电流值IA；c、把电流表先后改接在电路中的B处和C处，分别测出两处电流IB、IC。（4）实验表格：（5）实验结论：串联电路的电流规律IA=IB=IC
2.探究并联电路中电流规律：（1）实验器材：两节干电池、开关、几个规格不同的灯泡、电流表、若干导线。（2）电路图：
（3）实验步骤：a、断开开关，如图乙所示连接电路；b、把电流表接在干路上的A点，记下电流表的示数IA；Ic、把电流表分别改接在支路中的B、C处，分别测出两处电流IB、IC。（4）实验表格：（5）实验结论：并联电路的电流规律IA=IB+IC。
要点诠释：1.探究串联电路中电流规律时，实验的方法是“归纳法”，实验过程中全部测量完一次后，再更换不同规格的灯泡重复测量3次以上，避免实验存在偶然性，使实验结论具有普遍性。2.探究并联电路中电流规律时，测量每一个支路的电流值时，一定要把另一个支路也接入电路中，在实验过程中，应选择几组不同规格的灯泡进行实验，通过几组实验归纳总结出并联电路的电流规律，而不能只测量一次，目的也是避免偶然性，使得出的结论具有普遍性。3.并联电路的电流规律是干路电流等于各支路电流之和，但是支路之间的电流并不一定平分干路的电流。
典例一：（2021·黑龙江中考真题）两个灯泡接在同一电路中，用电流表测得通过它们的电流相等，那么（ ）。A．两灯泡的规格一定相同；B．这两个灯泡的亮度可能不同；C．这两个灯泡一定串联；D．这两个灯泡可能并联
典例二：（2021·山东济宁市·中考真题）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是 。
串联电路中，电流处处相等
典例三：（2021·青海中考真题）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）。A．小灯泡L1断路 B．小灯泡L2断路C．开关S断路 D．小灯泡L2短路
由串并联电路电流规律判断电路故障
典例四：（2021·四川成都市·中考真题）在“探究并联电路中的电流规律”实验中：（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法正确的是______；A．没有限制，可以任意选取 B．小灯泡的额定电压必须为3VC．小灯泡的规格应该不同 D．必须保证小灯泡的额定电流相同（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？答：______；（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为______电流。
探究串并联电路电流规律
1.四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（ ）。A．A球与C球一定带有异种电荷 B．B球可能带电，也可能不带电C．B球与D球一定带有同种电荷 D．D球可能带电，也可能不带电
2.实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（ ）。A．金属箔带正电，金属球不带电 B．金属箔和金属球都带正电C．金属箔带正电，金属球带负电 D．金属箔和金属球都带负电
3.在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是（ ）。
4.（1）要使灯L1、L2串联，则应闭合开关______；（2）要使灯L1、L2并联，则应闭合开关______；（3）单独点亮灯L1，这时应闭合开关______；（4）如果同时闭合开关S1、S3，则会发生______。
5.在图所示的电路中，三盏灯之间是 联的，若通过L1、L2、L3的电流分别为I1、I2、I3，则电流表A1的示数I1′= ，电流表A2的示数I2′= 。
6.如右图所示电路，下列说法正确的是（ ）。A．只闭合S2和S3时，L1和L2并联，电流表测L1和L2的总电流；B．只闭合S1和S2时，L2短路，电流表测通过L1的电流；C．只闭合S1和S3时，L1和L2并联，电流表测通过L2的电流；D．开关S1、S2、S3都闭合时，形成短路，电流表将烧坏
7.关于电流形成的原因，下列说法正确的是（ ）。A．正电荷定向移动，才能形成电流；B．负电荷定向移动，才能形成电流；C．正、负电荷定向移动，才能形成电流；D．以上说法都不正确
8.关于电流表的使用，以下说法中错误的是（ ）。A．电流表使用前若指针不在“O”点上，要进行校正；B．电流表要并联在被测电路中；C．当电路中的电流强度不能估计时，要用试触法确定量程；D．绝对不可以将电流表“+”、“-”两个接线柱直接接在电源的两极上
9.如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 （选填“电源…”、“L1”或“L2”）的电流，b电流表的读数应为 安。
1.摩擦起电:用摩擦的方法使物体带电的方法叫摩擦起电。2.两种电荷：自然界只有两种电荷，被丝绸摩擦过的玻璃棒带的电荷叫做正电荷；被毛皮摩擦过的橡胶棒带的电荷叫做负电荷。3.电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。4.电荷量：电荷的多少叫电荷量，简称电荷。电荷的单位是库仑，简称库（符号是C）。5.导体和绝缘体：善于导电的物体叫导体，不善于导电的物体叫绝缘体。
要点诠释：1.摩擦起电的实质，由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱的物体失去电子，束缚能力强的物体得到电子。摩擦起电的过程是电荷的转移过程，而非创造了电荷。摩擦起电使物体带上等量异种电荷。2.导体能够导电，是因为导体内部有大量可以自由移动的电荷。绝缘体不容易导电，是因为绝缘体内部几乎没有可以自由移动的电荷。导体和绝缘体之间没有绝对的界限。3.元电荷：一个电子所带的电量为1.6×10-19 库仑，作为元电荷。
典例一：（2021·湖南邵阳市·中考真题）将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（ ）。A．带负电 B．带正电C．可能带正电，可能带负电D．无法判断
典例二：（2021·贵州黔东南·中考真题）有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）。A．乙球可能带负电，丙球一定带正电；B．乙球一定不带电，两球可能带负电；C．乙球一定带负电，丙球可能带正电；D．乙球可能不带电，丙球一定带负电
典例三：（2021·山东潍坊市·中考真题）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）。A．毛皮的原子核束缚电子的能力比橡胶棒强；B．摩擦过程中毛皮上的电子转移到橡胶棒上；C．验电器箔片张开是因为两箔片带了正电荷；D．金属球上的电荷与两箔片上的电荷电性相反
1.电路的构成：电源、用电器、开关、导线。2.电路的三种状态：（1）通路：接通的电路；（2）断路（开路）：断开的电路；（3）短路：电源两端或用电器两端直接用导线连接。3.电路的两种连接方式（1）串联电路：把电路元件逐个顺次连接起来的电路。（2）并联电路：把电路元件并列连接起来的电路。
要点诠释：1.电源是提供电能的；用电器是消耗电能的；开关是控制电路的；导线是输送电能的。2.串联电路中的电流只有一条路径，无干路、支路之分；通过一个用电器的电流也一定通过另一个用电器，各用电器互相影响，一个用电器停止工作，另一个用电器也不能工作；只要电路中有一个开关，即可控制所有用电器，而且开关的位置不影响其控制作用。3.并联电路中有多条路径，因此有干路、支路之分；各支路用电器之间互不影响，当某一支路开路时，其他支路仍可为通路；干路开关控制所有用电器，支路开关控制各支路用电器。
典例一：（2021·湖南常德市·中考真题）“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）。
典例二：（2021·四川广安市·中考真题）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）。
典例三：（2021·四川凉山彝族自治州·中考真题）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______
1.电流的形成：电荷的定向移动形成电流，定向移动的电荷可以是正电荷也可以是负电荷。2.形成持续电流的条件：（1）有电源；（2）电路是闭合的。3.电流的方向：物理学中规定，把正电荷定向移动的方向规定为电流的方向。在电路中电流是从电源的正极出发，通过用电器回到负极。4.电流的物理意义及单位换算：电流是表示电流强弱的物理量；单位有安培（A）、毫安（mA）、微安（μA） 1A=1000mA 1mA=1000μA。
5.电流表的正确使用：（1）电流必须从红色接线柱（“+”）流入电流表，从黑色接线柱（“—”）流出电流表，（2）电流表有两个量程，被测电流不能超过电流表的量程，（3）电流表必须和被测的用电器串联，（4）任何时候都不能使电流表直接连到电源的两极。
要点诠释：1.电流是由电荷的定向移动形成的。形成电流的电荷可以是正电荷，也可以是负电荷。在金属导体中能自由移动的电荷是自由电子，在酸、碱、盐溶液中能自由移动的电荷是正、负离子。2.通常情况下，自由电荷做无规则运动，此时，并不形成电流，只有当这些自由电荷发生了定向移动时才能形成电流。当用金属导体将电源两极连接起来时，金属导体中的每一个自由电子都受到正电荷的吸引，结果自由电子向某一方向定向移动形成了电流。3.电流表在使用过程中其指针的状态所反应的问题：（1）不偏转：可能电流表所在电路是开路或电流表已坏，（2）反偏：即指针向反方向偏转，说明“ +”、“—”接线柱接反了，（3）满偏：可能是造成短路导致电流过大或者是所选量程太小，（4）偏转太小；所选量程太大，应改用小量程。
典例一：（2021·山东枣庄市·中考真题）如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从 。
典例二：（2021·山东枣庄市·中考真题）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
典例三：（2021·四川攀枝花·中考真题）下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）。
1.探究串联电路中电流规律：（1）实验器材：两节干电池、开关、几个规格不同的灯泡、电流表、若干导线。（2）电路图：
四、探究串并联电路电流规律
（3）实验步骤：a、断开开关，照图甲那样连好电路；b、把电流表接在A点，经检查无误闭合开关，记下电流值IA；c、把电流表先后改接在电路中的B处和C处，分别测出两处电流IB、IC。（4）实验表格：（5）实验结论：串联电路的电流规律IA=IB=IC
2.探究并联电路中电流规律：（1）实验器材：两节干电池、开关、几个规格不同的灯泡、电流表、若干导线。（2）电路图：
（3）实验步骤：a、断开开关，如图乙所示连接电路；b、把电流表接在干路上的A点，记下电流表的示数IA；Ic、把电流表分别改接在支路中的B、C处，分别测出两处电流IB、IC。（4）实验表格：（5）实验结论：并联电路的电流规律IA=IB+IC。
要点诠释：1.探究串联电路中电流规律时，实验的方法是“归纳法”，实验过程中全部测量完一次后，再更换不同规格的灯泡重复测量3次以上，避免实验存在偶然性，使实验结论具有普遍性。2.探究并联电路中电流规律时，测量每一个支路的电流值时，一定要把另一个支路也接入电路中，在实验过程中，应选择几组不同规格的灯泡进行实验，通过几组实验归纳总结出并联电路的电流规律，而不能只测量一次，目的也是避免偶然性，使得出的结论具有普遍性。3.并联电路的电流规律是干路电流等于各支路电流之和，但是支路之间的电流并不一定平分干路的电流。
典例一：（2021·黑龙江中考真题）两个灯泡接在同一电路中，用电流表测得通过它们的电流相等，那么（ ）。A．两灯泡的规格一定相同；B．这两个灯泡的亮度可能不同；C．这两个灯泡一定串联；D．这两个灯泡可能并联
典例二：（2021·山东济宁市·中考真题）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是 。
串联电路中，电流处处相等
典例三：（2021·青海中考真题）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）。A．小灯泡L1断路 B．小灯泡L2断路C．开关S断路 D．小灯泡L2短路
由串并联电路电流规律判断电路故障
典例四：（2021·四川成都市·中考真题）在“探究并联电路中的电流规律”实验中：（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法正确的是______；A．没有限制，可以任意选取 B．小灯泡的额定电压必须为3VC．小灯泡的规格应该不同 D．必须保证小灯泡的额定电流相同（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？答：______；（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为______电流。
探究串并联电路电流规律
1.四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（ ）。A．A球与C球一定带有异种电荷 B．B球可能带电，也可能不带电C．B球与D球一定带有同种电荷 D．D球可能带电，也可能不带电
2.实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（ ）。A．金属箔带正电，金属球不带电 B．金属箔和金属球都带正电C．金属箔带正电，金属球带负电 D．金属箔和金属球都带负电
3.在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是（ ）。
4.（1）要使灯L1、L2串联，则应闭合开关______；（2）要使灯L1、L2并联，则应闭合开关______；（3）单独点亮灯L1，这时应闭合开关______；（4）如果同时闭合开关S1、S3，则会发生______。
5.在图所示的电路中，三盏灯之间是 联的，若通过L1、L2、L3的电流分别为I1、I2、I3，则电流表A1的示数I1′= ，电流表A2的示数I2′= 。
6.如右图所示电路，下列说法正确的是（ ）。A．只闭合S2和S3时，L1和L2并联，电流表测L1和L2的总电流；B．只闭合S1和S2时，L2短路，电流表测通过L1的电流；C．只闭合S1和S3时，L1和L2并联，电流表测通过L2的电流；D．开关S1、S2、S3都闭合时，形成短路，电流表将烧坏
7.关于电流形成的原因，下列说法正确的是（ ）。A．正电荷定向移动，才能形成电流；B．负电荷定向移动，才能形成电流；C．正、负电荷定向移动，才能形成电流；D．以上说法都不正确
8.关于电流表的使用，以下说法中错误的是（ ）。A．电流表使用前若指针不在“O”点上，要进行校正；B．电流表要并联在被测电路中；C．当电路中的电流强度不能估计时，要用试触法确定量程；D．绝对不可以将电流表“+”、“-”两个接线柱直接接在电源的两极上
9.如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 （选填“电源…”、“L1”或“L2”）的电流，b电流表的读数应为 安。
