中考物理一轮复习：第18章电功率检测题（含解析）
展开
这是一份中考物理一轮复习：第18章电功率检测题（含解析），共11页。试卷主要包含了单选题，填空题，计算题，实验探究题，综合题等内容，欢迎下载使用。

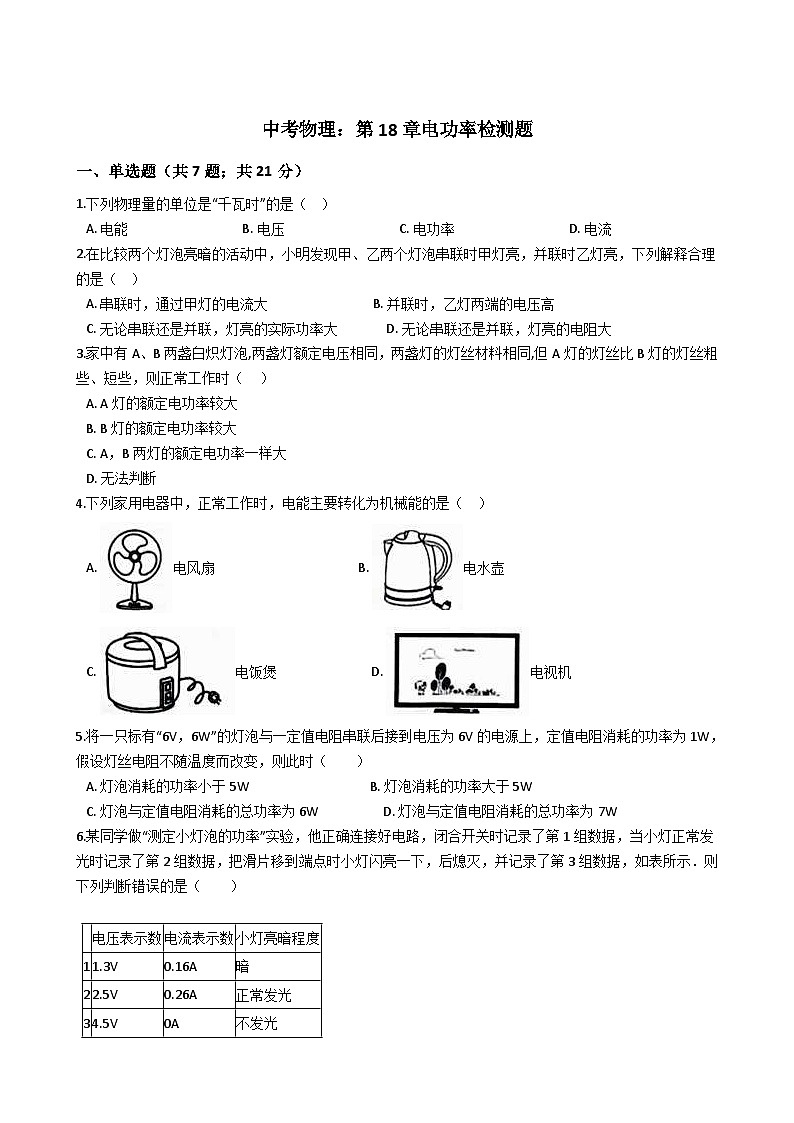

中考物理：第18章电功率检测题
一、单选题（共7题；共21分）
1.下列物理量的单位是“千瓦时”的是（ ）
A. 电能 B. 电压 C. 电功率 D. 电流
2.在比较两个灯泡亮暗的活动中，小明发现甲、乙两个灯泡串联时甲灯亮，并联时乙灯亮，下列解释合理的是（ ）
A. 串联时，通过甲灯的电流大 B. 并联时，乙灯两端的电压高
C. 无论串联还是并联，灯亮的实际功率大 D. 无论串联还是并联，灯亮的电阻大
3.家中有A、B两盏白炽灯泡,两盏灯额定电压相同，两盏灯的灯丝材料相同,但A灯的灯丝比B灯的灯丝粗些、短些，则正常工作时（ ）
A. A灯的额定电功率较大
B. B灯的额定电功率较大
C. A，B两灯的额定电功率一样大
D. 无法判断
4.下列家用电器中，正常工作时，电能主要转化为机械能的是（ ）
A. 电风扇 B. 电水壶
C. 电饭煲 D. 电视机
5.将一只标有“6V，6W”的灯泡与一定值电阻串联后接到电压为6V的电源上，定值电阻消耗的功率为1W，假设灯丝电阻不随温度而改变，则此时（ ）
A. 灯泡消耗的功率小于5W B. 灯泡消耗的功率大于5W
C. 灯泡与定值电阻消耗的总功率为6W D. 灯泡与定值电阻消耗的总功率为7W
6.某同学做“测定小灯泡的功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下，后熄灭，并记录了第3组数据，如表所示．则下列判断错误的是（ ）
电压表示数
电流表示数
小灯亮暗程度
1
1.3V
0.16A
暗
2
2.5V
0.26A
正常发光
3
4.5V
0A
不发光
A. 他所用小灯的额定电压为2.5V B. 他所用小灯的额定功率为0.65W
C. 滑动变阻器的最大电阻值为30Ω D. 他所用电源的电压为4.5V
7.甲乙两个用电器并联在同一电源上，甲的电阻是乙的3倍，则在相同的通电时间内，通过甲乙两个用电器的电功之比是（）
A. 2:3 B. 2:1 C. 9:2 D. 1:3
二、填空题（共7题；共10分）
8.某电热水壶正常工作时的电流为5A.电阻为42Ω．假设电热水壶正常工作时电能全部转化为水的内能，工作5min后，水吸收的热量为________ J，此热量能把质量为1kg.温度为20℃的水加热到________ ℃.[水的比热容c水=4.2×103J/（kg•℃）]．
9.我们的生活、生产中经常要用到电，电流通过导体时总会伴随有热现象，物理上把电流通过导体时电能转化为内能的现象叫做________。物理学家________（填名字）做了大量实验，最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，为人们利用电热提供了理论基础。
10.图示电能表的示数是________ kW•h．
11.额定电压：用电器________工作时两端的电压．
12.如图所示，小灯泡L上标有“10V 10W”字样，闭合开关S后，电流表的示数为0.5A，若不考虑小灯泡电阻随温度的变化，则此时小灯泡的电功率是________W，小灯泡在1min内消耗的电能是________J．
13.2度电可供“220V﹣﹣100W”的白炽灯正常工作________ h．
14.手机.数码相机等常用充电电池作为电源，如图所示是某手机电池铭牌，观察可知该电池的电压是3.6V．它充足电后所储存的电能是________J．
三、计算题（共2题；共18分）

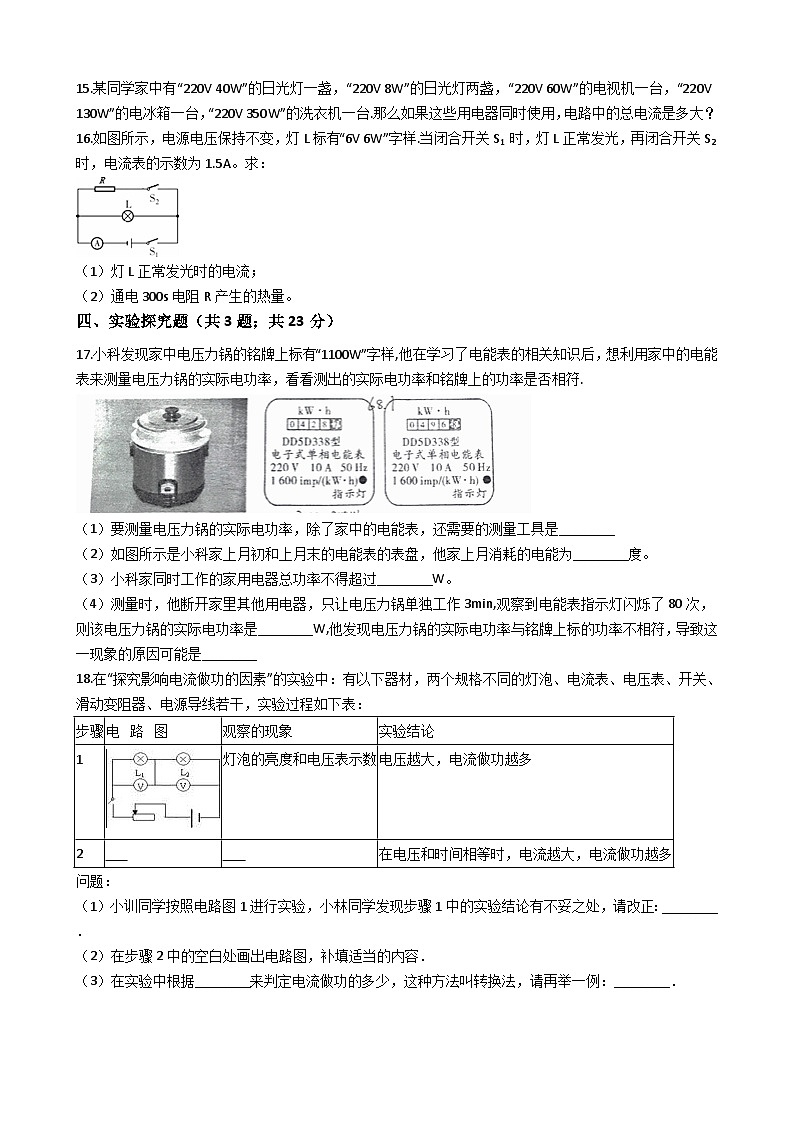

15.某同学家中有“220V 40W”的日光灯一盏，“220V 8W”的日光灯两盏，“220V 60W”的电视机一台，“220V 130W”的电冰箱一台，“220V 350W”的洗衣机一台.那么如果这些用电器同时使用，电路中的总电流是多大？
16.如图所示，电源电压保持不变，灯L标有“6V 6W”字样.当闭合开关S1 时，灯L正常发光，再闭合开关S2时，电流表的示数为1.5A。求：
（1）灯L正常发光时的电流；
（2）通电300s电阻R产生的热量。
四、实验探究题（共3题；共23分）
17.小科发现家中电压力锅的铭牌上标有“1100W”字样,他在学习了电能表的相关知识后，想利用家中的电能表来测量电压力锅的实际电功率，看看测出的实际电功率和铭牌上的功率是否相符.
（1）要测量电压力锅的实际电功率，除了家中的电能表，还需要的测量工具是________
（2）如图所示是小科家上月初和上月末的电能表的表盘，他家上月消耗的电能为________度。
（3）小科家同时工作的家用电器总功率不得超过________W。
（4）测量时，他断开家里其他用电器，只让电压力锅单独工作3min,观察到电能表指示灯闪烁了80次，则该电压力锅的实际电功率是________W,他发现电压力锅的实际电功率与铭牌上标的功率不相符，导致这一现象的原因可能是________
18.在“探究影响电流做功的因素”的实验中：有以下器材，两个规格不同的灯泡、电流表、电压表、开关、滑动变阻器、电源导线若干，实验过程如下表：
步骤
电 路 图
观察的现象
实验结论
1
灯泡的亮度和电压表示数
电压越大，电流做功越多
2
在电压和时间相等时，电流越大，电流做功越多
问题：
（1）小训同学按照电路图1进行实验，小林同学发现步骤1中的实验结论有不妥之处，请改正：________．
（2）在步骤2中的空白处画出电路图，补填适当的内容．
（3）在实验中根据________来判定电流做功的多少，这种方法叫转换法，请再举一例：________．
19.在做“探究影响电流做功多少的因素”实验时，可以根据灯泡的亮暗程度比较相同时间内电流做功的多少．如图是进行该探究的电路之一．
（1）提供“2.5V”和“3 8V”两种规格的灯泡若干，则你所选用的灯泡是________.
（2）利用如图所示电路，可控制变量________ 相等，探究电流做功多少与________ 的关系．
（3）对于“电流做功多少与通电时间的关系”，是否必需通过实验探究发现？________ （不必，必须）简要说明你的观点________ ．
五、综合题（共3题；共28分）
20.把一根铁丝的两端分别与两根铜丝相连接，再与一个小量程的电流表串联成闭合电路．然后把铜、铁丝的一个接点放在盛有冰水混合物的杯中，当另一个接点用火焰加热时，发现电流表的指针会发生偏转，表明闭合电路中有电流通过，像这样的电路叫做热电偶电路．
进一步实验表明热电偶电路中的电流的大小跟相互连接的两种金属丝的性质，以及两点间的温度差有关系．下表给出了通过实验测得的铂铑合金热电偶电路中电流大小与温度差的关系的一组数据．
（1）从表中数据可以发现，热电偶电路中电流的大小将随着两点间的温度差的增大而________.
（2）这样的热电偶实际上是个电源，它的电能是由________能转化而来
21.如图所示，L是标有“6V 1.2W”字样的小灯泡，R是定值电阻，断开开关S2 ， 闭合开关S1和S3 ， 灯泡正常发光，电流表的示数为0.50A．
（1）求灯泡正常发光时，1min内灯泡消耗的电能．
（2）求定值电阻R的阻值．
（3）断开开关S1和S3 ， 闭合开关S2 ， 改变电源电压，使灯泡正常发光，求电路的总功率．
22.某班同学到实验室做“测定小灯泡额定功率”的实验．被测小灯泡的额定电压为3.8V，电阻约为10Ω．实验室有如下器材：电源（电压约为6V左右）、电流表（0～0.6A0～3A）、电压表（0～3V0～15V），开关各一只，导线若干，滑动变阻器两只：R1（5Ω0.5A）、R2（10Ω0.5A）．
（1）请你说出在这个实验中，滑动变阻器所起作用是：________。本实验中电压表应选用________挡，滑动变阻器应选用；________（R1/R2）
（2）实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下列的情况，请根据现象指出故障的可能原因：________
①连接好电路，闭合开关后，看到电压表指针如图1偏转；
②灯泡不亮、电压表示数较大、电流表无示数．取下灯泡，两表的示数不变。
（3）排除故障后，调节滑动变阻器，发现电压表的0～15V量程已坏，为了测小灯泡的额定功率，姚远小组设计了另一种实验方案．（电阻R的阻值已知，电源电压未知）
①电路如图2所示，连接好电路；
②开关S拔到位置1，移动滑片P至任一位置，读出电流表示数I1；
③开关S拔到位置2，滑片位置不动，读出电流表示数I2。
先算出灯泡的电阻和R两端电压，再根据 ?=?02??，计算灯泡的额定功率．他们按此方案测量，发现实验结果与真实值相差较大，仔细分析后，他们认为要准确测出灯泡的额定功率，只需将上述步骤②改为________。
答案解析部分
一、单选题
1.【答案】A
【解析】【解答】1kW•h=1kW×1h=1000W×3600s=3.6×106J；
J是电能的单位，所以“kW•h”是电能的单位．
故答案为：A．
【分析】首先要掌握各物理量的基本单位，kW·h是电功的常用单位，1kW·h=1度.
2.【答案】C
【解析】【解答】因为串联电路处处电流相等，A不符合题意；两个灯泡并联时电压相等，B不符合题意；无论串联还是并联，实际功率大的灯亮，C符合题意；串联时电路处处电流相等，由P=I2 R知道，电阻较大的灯泡亮；并联时电压相等，由P=U2/R知道，电阻较小的灯泡亮，D不符合题意，
故答案为：C。
【分析】灯泡的亮度用电功率表示，在额定电压时的电功率是额定功率.
3.【答案】 A
【解析】【解答】导体的材料相同时，横截面积越大，长度越小，电阻越小，在电压相同时，根据?=?2?得，电阻小的A电功率大，A符合题意。
故答案为：A.
【分析】根据电阻的影响因素判断电阻的大小，利用电功率的计算公式分析电功率的大小。
4.【答案】A
【解析】【解答】A、电风扇的工作部分是电动机，将电能主要转化为机械能，A符合题意；
BC、电水壶、电饭煲利用电流的热效应工作，将电能转化为内能，BC不符合题意；
D、电视机利用电流处理信息，电能部分转化为光能和声音，D不符合题意；
故答案为：A。
【分析】电能可以转化成多种其他形式的能量。电流做功的过程是电能转化成多种其他形式能的过程.
5.【答案】 A
【解析】【解答】解：灯泡额定电压是6V，额定功率是6W，根据公式P= ?2? 可知，灯泡与电阻串联后电路总电阻大于灯泡电阻，灯泡与电阻串联后接在6V电路中，电路消耗的总功率小于灯泡的额定功率6W，已知定值电阻消耗的功率为1W，所以灯泡消耗的实际功率一定小于6W﹣1W=5W，故A正确，BCD错误；
故选A．
【分析】由灯泡铭牌可知，灯泡额定电压是6V，额定功率为6W；由串联电路特点可知，串联电路总电阻等于各电阻之和，灯泡与电阻串联后，电路总电阻大于灯泡电阻，由电功率公式P= ?2? 与串联电路特点分析答题．
6.【答案】 C
【解析】【解答】解：A、灯泡在额定电压下正常发光，由表中实验数据可知，灯泡正常发光时电压为2.5V，则灯泡额定电压为2.5V，故A正确；
B、灯泡正常发光时的功率为额定功率，由表中实验数据可知，灯泡额定功率：P=UI=2.5V×0.26A=0.65W，故B正确；
D、灯泡烧坏，灯泡断路，电压表测电源电压，由表中实验数据可知，电源电压为U=4.5V，故D正确；
C、闭合开关时，滑动变阻器阻值全部接入电路，由第一组实验数据可知，此时滑动变阻器两端电压：U滑=U﹣UL=4.5V﹣1.3V=3.2V，滑动变阻器最大阻值：R==20Ω，故C错误．
本题选错误的，故选C．
【分析】分析表中实验数据，根据表中实验数据应用电功率公式、串联电路特点与欧姆定律分析答题．
7.【答案】 D
【解析】纯电阻电路电热之比等于电阻比的倒数：即?1?2=?1?2=13
故选D．
二、填空题
8.【答案】3.15×105；95
【解析】【解答】电流产生的热量为：Q=I2Rt=（5A）2×42Ω×5×60s=3.15×105J
由于全部转化，则水吸收的热量为：
由 可得： 75℃
则水的末温为t=75℃+20℃=95℃
【分析】根据焦耳定律公式求出电流产生的热量，得出水吸收的热量，结合水的吸热公式再求水的温度．
9.【答案】 电流的热效应；焦耳
【解析】【解答】电流通过导体时导体都要发热，这个现象称为电流的热效应。
物理学家焦耳做了大量实验，最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即其所产生的电热与电流、电阻和通电时间的关系是Q＝I2Rt，为人们利用电热提供了理论基础。
故答案为： 电流的热效应 ； 焦耳 .
【分析】电流通过导体时导体都要发热，这个现象称为电流的热效应，利用Q＝I2Rt进行计算即可.
10.【答案】6951.2
【解析】【解答】解：电能表的示数为：6951.2kW•h．
故答案为：6951.2．
【分析】电能表是测量电路一段时间内消耗的电能的仪表，上面有五个数字窗口，最后一位是小数位，单位是kW•h．
11.【答案】正常
【解析】【解答】解：用电器正常工作时两端的电压是额定电压．
故答案为：正常．
【分析】根据额定电压的概念分析答题．
12.【答案】2.5；150
【解析】【解答】解：由P=UI= ?2? 得： 灯泡阻值为RL= = 10?210? =10Ω；
当I=0.5A时，灯泡的实际功率：P=I2R=（0.5A）2×10Ω=2.5W．
消耗的电能：W=Pt=2.5W×60s=150J．
故答案为：2.5；150．
【分析】已知灯泡的额定电压和功率，根据R= ?2? 求阻值；当I=0.5A时，利用P=I2R求出功率；利用W=Pt求消耗的电能．本题考查了功、功率公式的应用，关键是能灵活应用功率的变形式．
13.【答案】 20
【解析】【解答】解：白炽灯正常工作时的功率：
P=100W=0.1kW，
由P= ?? 可得，W=2度=2kW•h电能可供白炽灯正常工作的时间：
t= ?? = 2??⋅ℎ0.1?? =20h．
故答案为：20．
【分析】白炽灯正常工作时的功率和额定功率相等，根据P= ?? 的变形式得出2度电可供其正常工作的时间．
14.【答案】9720．
【解析】【解答】已知该电池的电压为3.6V；
电量为Q＝750mA•h＝0.75A×3600s＝2700C；
它充足电后所储存的电能是W＝QU＝2700C×3.6V＝9720J．
【分析】从铭牌上可以看出，该电池的电压和电量(mAh是电量的单位)，根据公式W＝QU可求它充足电后所储存的电能．
三、计算题
15.【答案】解:家用电器都是并联在电路中的，所以这些用电器同时使用时总功率为：
?=40W+8W×2+60W+130W+350W=596W ，
根据 ?=?? 得，电路中的总电流是：
?=??=596W220V=2.71A
【解析】【分析】电路中的总功率是各用电器功率之和，根据总电功率和电压可以计算总电流的大小.
16.【答案】（1）解：根据灯L标有“6V 6W”字样，可知灯泡的额定电压为6V，额定功率为6W，根据P=UI可得 ?=??=6?6?=1?
（2）解：即灯L正常发光时的电流为1A；图中灯泡L与电阻R并联，由闭合开关S1 时，灯L正常发光，可得电源电压为6V，当再闭合开关S2时，电流表的示数为1.5A，可得通过电阻的电流为0.5A，故Q=I2Rt=UIt=6V×0.5A×300s=900J
【解析】【分析】（1）根据P=UI求出灯L正常发光时的电流；
（2）根据P=UI求出灯泡中的电流，再根据Q=I2Rt=UIt求出电阻产生的热量.
四、实验探究题
17.【答案】（1）秒表
（2）68.1
（3）2200
（4）1000；实际电压小于额定电压
【解析】【解答】（1）要测量电压力锅的实际电功率根据P＝ ?? 可知除了家中的电能表，还需要秒表测量时间；(2)根据上月初和上月末的电能表的表盘，可计算他家上月消耗的电能为W＝496.8-428.7＝68.1度。(3)根据P＝UI＝220V ×10A＝2200W ,小科家同时工作的家用电器总功率不得超过2200W。
【分析】根据电能表窗口示数差计算消耗的电能，利用电压和电流的乘积计算电功率.
18.【答案】（1）在电流与时间相等时，电压越大，电流做功越多
（2）；灯泡的亮度和电压表示数
（3）灯泡亮度；通过乒乓球被弹开来体现音叉的振动
【解析】【解答】解：（1）探究电流做功与电压的关系，可得出的结论是：在电流与时间相等时，电压越大，电流做功越多．（2）探究电流做功与电流的关系，两灯泡并联，电路图如图所示；观察的现象是：灯泡的亮度和电流表示数；（3）在实验中根据灯泡亮度来判断电流做功的多少，这种方法叫转换法，通过乒乓球被弹开来体现音叉的振动，通过两磁铁吸引大头针的多少来比较其磁性的强弱，根据电流产生的效应大小来判断电流的大小，根据磁场对磁体产生力的作用来认识磁场，这两种是转换法． 故答案为：（1）在电流与时间相等时，电压越大，电流做功越多．（2）
步骤
电 路 图
1
2
灯泡的亮度和电压表示数
在电压和时间相等时，电流越大，电流做功越多
（3.）灯泡亮度；通过乒乓球被弹开来体现音叉的振动．
【分析】（1）要判断电流做功多少与电压的关系，应控制电流与做功时间相同．（2）探究电流做功多少与电流的关系，灯泡应并联，控制灯泡两端的电压相等而通过灯泡的电流不同，可以通过观察灯泡亮度与电流表的示数来判断灯做功多少；物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫转换法．
19.【答案】（1）“2.5V”和“38V”的灯各一个
（2）电流、时间；电压
（3）不必；根据我们的生活经验可知，通电时间越长，家用电器消耗的电能越多
【解析】【解答】（1）因为两只灯泡串联，为了便于比较灯泡的亮度，所以应该选取两只不同规格的灯泡，
故答案为：用 “2.5V”和“3.8V”的灯各一个；所选用的灯泡是“2.5V”和“3.8V”的灯各一个，这样便于观察灯泡的亮度；（2）由图知道两灯泡串联，所以通过两灯泡的电流相等，电路中一个开关控制，同时可以保证通电时间相等；而两灯泡两端电压不一定相等，所以可以探究电流做功的多少与电压的关系；（3）对于“电流做功多少与通电时间的关系”，不必通过实验探究发现，因为根据我们的生活经验就知道，通电时间越长，家用电器消耗的电能越多。
【分析】本题考查应用控制变量法来研究电流做功与电压、电流以及通电时间的关系（两灯泡串联，根据串联电路特点可知，通过两灯泡的电流相等，两灯泡分得的电压不一定相同；开关控制两个灯泡工作的时间长短），实验中为了便于比较灯泡的亮度，所以应该选取两只不同规格的灯泡.
五、综合题
20.【答案】（1）增大
（2）内
【解析】【解答】(1)从表格中可以看出，热电偶电路中电流的大小将随着两接点间温度差的增大而增大；(2)根据表中数据可知，温差越大，电路中的电流就越大，说明热电偶是将内能转化为电能的装置。
【分析】根据表格数据，当电阻越大，产生的热越多，内能可以转化为电能.
21.【答案】 （1）解：灯泡正常发光1min消耗的电能：W=PLt=1.2W×60s=72J
（2）解：断开开关S2 ， 闭合开关S1和S3时，电阻R和灯泡L并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即6V；
由P=UI可知，灯泡正常发光时的电流：IL= = =0.2A；
因为并联电路中，干路电流等于各支路电流之和，所以通过R的电流：IR=0.5A﹣0.2A=0.3A；
由I= 可知，定值电阻R的阻值：R= = =20Ω
（3）解：由P= 可得，灯泡的电阻：RL= = =30Ω；
断开开关S1和S3 ， 闭合开关S2 ， 定值电阻R和灯泡L串联，此时电路中的总电阻：R总=30Ω+20Ω=50Ω；
因为灯泡正常发光，所以电路中的电流为0.2A，则电路的总功率：P=IL2R总=（0.2A）2×50Ω=2W
【解析】【分析】（1）已知灯泡的额定功率和通电时间，直接根据W=Pt即可求出灯泡正常发光1min消耗的电能．（2）根据题意可知，断开开关S2 ， 闭合开关S1和S3时，电阻R和灯泡L并联，灯泡正常发光；根据灯泡的额定电压可知电源电压，然后根据P=UI的变形公式求出灯泡正常发光的电流，再利用并联电路电流规律求出通过定值电阻的电流，最后根据欧姆定律的变形公式求出定值电阻R的阻值．（3）断开开关S1和S3 ， 闭合开关S2 ， 定值电阻R和灯泡L串联；先求出灯泡的电阻，然后根据串联电路电阻的特点求出电路的总电阻，又已知灯泡正常发光的电流，再利用P=I2R求出电路的总功率．
22.【答案】（1）调节滑动变阻器的滑片，使小灯泡两端的电压为额定电压；0～15V；R2
（2）所接的电压表量程为0～3V；灯泡断路
（3）开关S拔到位置1，移动滑片P直到电流表示数为3.8??时为止
【解析】【解答】（1）伏安法测灯泡额定功率时，滑动变阻器的主要作用是移动滑动变阻器的滑片，使灯泡在额定电压下工作；灯泡的额定电压为3.8V，电压表选择0～15V量程。灯泡正常工作时，电路电流约为， ，滑动变阻器两端电压为：U′=U-UL=6V-3.8V=2.2V，所以滑动变阻器电阻为： 。“5Ω0.5A”滑动变阻器的电阻太小，不能满足实验需要，所以选择“10Ω0.5A”的滑动变阻器。（2）①电压表的指针偏转到最大值的右侧，所接的电压表选择的是0～3V量程；②灯泡不亮，电流表无示数，电路断路，电压表示数较大，把灯泡取下，两表的示数不变，所以灯泡断路。（3）开关S拨到位置1，移动滑片P至任一位置，测出电流I1 ， 开关S拨到位置2，滑片位置不变，测出电流I2 ． 这种情况测出的灯泡的电阻与灯泡在3.8V时的电阻不同，利用 计算额定功率是有较大的误差。实验应该改为，开关S拨到位置1，移动滑片P直到电流表的示数为 时为止。故答案为：（1）调节滑动变阻器的滑片，使小灯泡两端的电压为额定电压；0～15V；R2；（2）所接的电压表量程为0～3V；灯泡断路；（3）开关S拔到位置1，移动滑片P直到电流表示数为 时为止。
【分析】伏安法测功率的实验中，滑动变阻器有两个作用：一是保护电路．二是改变灯泡两端的电压，使灯泡两端电压为额定电压，这个作用是很重要的．由灯泡的额定电压确定电压表的量程。灯泡与滑动变阻器串联在约为6V的电源上，灯泡正常工作时，求得滑动变阻器电压，求得灯泡正常工作时的电流，即滑动变阻器电流，根据 计算需要的滑动变阻器的最小电阻．滑动变阻器最大电阻稍大于电路中需要的电阻．滑动变阻器允许通过的最大电流大于电路中的最大电流；电压表阻值摆到最大刻度右侧，说明选择量程太小；
灯泡不亮可能是灯泡短路或灯泡断路或灯泡以外的电路断路．取下灯泡，两表示数不变，以确定故障原因；测灯泡的额定功率，一定要使灯泡在额定电压下工作，利用 计算灯泡的额定功率。灯泡在不同电压下，灯丝温度不同，电阻大小不同，计算额定功率必须用3.8V时的电阻，用其它电压下的电阻会出现较大的误差。
