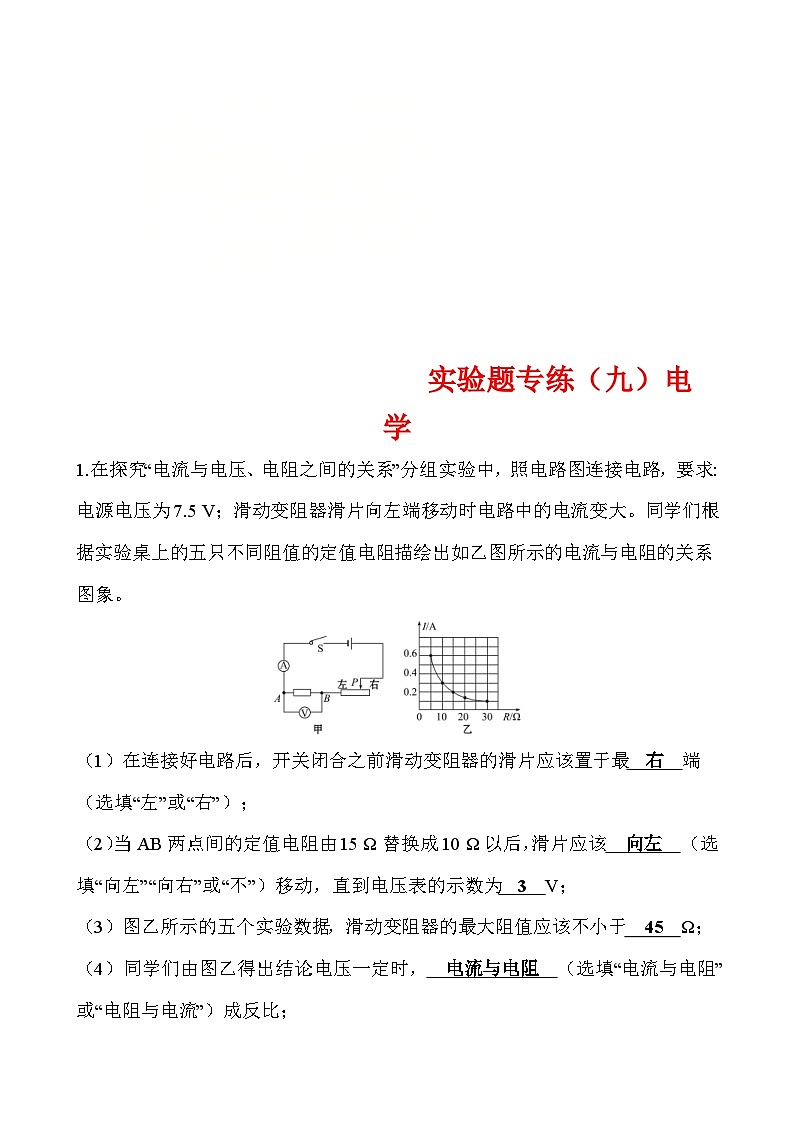

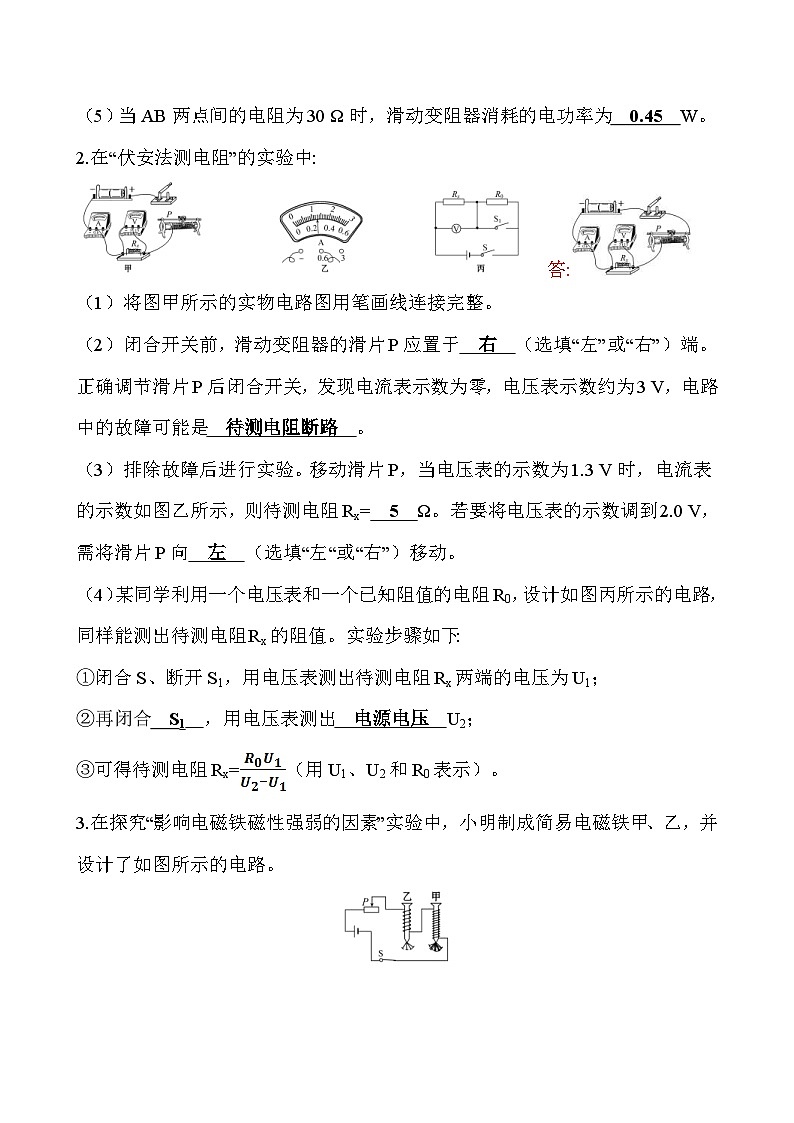

实验题专练（九）电　　学1.在探究“电流与电压、电阻之间的关系”分组实验中，照电路图连接电路，要求:电源电压为7.5 V；滑动变阻器滑片向左端移动时电路中的电流变大。同学们根据实验桌上的五只不同阻值的定值电阻描绘出如乙图所示的电流与电阻的关系图象。（1）在连接好电路后，开关闭合之前滑动变阻器的滑片应该置于最　右　端（选填“左”或“右”）； （2）当AB两点间的定值电阻由15 Ω替换成10 Ω以后，滑片应该　向左　（选填“向左”“向右”或“不”）移动，直到电压表的示数为　3　V； （3）图乙所示的五个实验数据，滑动变阻器的最大阻值应该不小于　45　Ω； （4）同学们由图乙得出结论:电压一定时，　电流与电阻　（选填“电流与电阻”或“电阻与电流”）成反比； （5）当AB两点间的电阻为30 Ω时，滑动变阻器消耗的电功率为　0.45　W。 2.在“伏安法测电阻”的实验中:　答:（1）将图甲所示的实物电路图用笔画线连接完整。（2）闭合开关前，滑动变阻器的滑片P应置于　右　（选填“左”或“右”）端。正确调节滑片P后闭合开关，发现电流表示数为零，电压表示数约为3 V，电路中的故障可能是　待测电阻断路　。 （3）排除故障后进行实验。移动滑片P，当电压表的示数为1.3 V时，电流表的示数如图乙所示，则待测电阻Rx=　5　Ω。若要将电压表的示数调到2.0 V，需将滑片P向　左　（选填“左“或“右”）移动。 （4）某同学利用一个电压表和一个已知阻值的电阻R0，设计如图丙所示的电路，同样能测出待测电阻Rx的阻值。实验步骤如下:①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；②再闭合　S1　，用电压表测出　电源电压　U2； ③可得待测电阻Rx=（用U1、U2和R0表示）。 3.在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数　增加　（选填“增加”或“减少”），说明电流越　大　（选填“大”或“小”），电磁铁磁性越强。 （2）根据图示的情境可知，　甲　（选填“甲”或“乙”）的磁性强，说明电流一定时，　线圈匝数越多　，电磁铁磁性越强。 （3）根据右手螺旋定则，可判断出乙铁钉的下端是电磁铁的　N　极。 （4）电磁铁吸引的大头针下端分散的原因是　大头针被磁化，同名磁极相互排斥　。
实验题专练（九）电学  详解详析1.【解析】（1）在连接好电路后，开关闭合之前滑动变阻器的滑片应该置于阻值最大处，即最右端；（2）由图乙知，定值电阻两端的电压始终保持:UV=IR=0.6 A×5 Ω=……=0.1 A×30 Ω=3 V，①；根据串联分压原理可知，将定值电阻由15 Ω替换成10 Ω以后，电阻减小，其分得的电压变小；探究电流与电阻的实验中应控制电压不变，即应保持定值电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向左端移动，直到电压表的示数为3 V；（3）根据串联电路电压的规律，滑动变阻器分得的电压:U滑=U-UV=7.5 V-3 V=4.5 V，滑动变阻器分得的电压为电压表示数的=1.5倍，根据分压原理，当接入30 Ω电阻时，滑动变阻器连入电路中的电阻为:R滑=1.5×30 Ω=45 Ω，故为了完成整个实验，滑动变阻器的最大阻值应该不小于 45 Ω；（4）根据①知，电流与电阻之积为一定值，且在该实验中，电阻为自变量，电流为因变量，故同学们由图乙得出结论:电压一定时，电流与电阻成反比；（5）当AB两点间的电阻为30 Ω时，电路的电流为0.1 A，由串联电路电压的规律可知，滑动变阻器的电压为:U滑=7.5 V-3 V=4.5 V，滑动变阻器消耗的电功率为:P滑=U滑I′=4.5 V×0.1 A=0.45 W。答案:（1）右　（2）向左　3（3）45　（4）电流与电阻（5）0.452.【解析】（1）变阻器按一上一下接入电路中，如图所示:（2）闭合开关前，滑动变阻器的滑片P应置于阻值最大处的右端。正确调节滑片P后闭合开关，发现电流表示数为零，电压表示数约为3 V，电路中的故障可能是待测电阻断路。（3）排除故障后进行实验。移动滑片P，当电压表的示数为1.3 V时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02 A，电流为0.26 A，由欧姆定律，则待测电阻:Rx===5 Ω；若要将电压表的示数调到2.0 V，要减小滑动变阻器的电压，由分压原理可知，需将滑片P向左移动；（4）实验步骤:①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；②再闭合S1，用电压表测出待测电阻的电压即电源的电压U2；③在①操作中，两电阻串联，根据串联电路电压的规律可知，在①中，定值电阻的电压为U2-U1，根据欧姆定律和串联电路各处的电流都相等可得，=，故待测电阻:Rx=答案:（1）如解析图所示　（2）右　待测电阻断路（3）5　左　（4）S1　电源电压　3.【解析】（1）磁性的强弱是无法直接观察的，可以通过电磁铁吸引大头针的多少来认识其磁性强弱，当滑动变阻器滑片向左移动时，滑动变阻器接入电路的阻值减小，电路中的电流变大，电磁铁的磁性增强，吸引大头针的个数增加。（2）由图知，甲吸引大头针的个数较多，说明甲的磁性较强，甲、乙串联，电流相等，甲的线圈匝数大于乙的线圈匝数，说明电流一定时，线圈匝数越多，电磁铁磁性越强。（3）乙线圈中的电流是从上边导线流入的，用右手握住乙线圈，四指的方向和电流方向相同，那么，大拇指所指的下端为N极。（4）大头针被磁化，同一端的磁性相同，互相排斥，所以下端分散。答案:（1）增加　大（2）甲　线圈匝数越多　（3）N（4）大头针被磁化，同名磁极相互排斥
