中考物理二轮专题重点题型专练实验题07 电学（含答案）

这是一份中考物理二轮专题重点题型专练实验题07 电学（含答案），共5页。

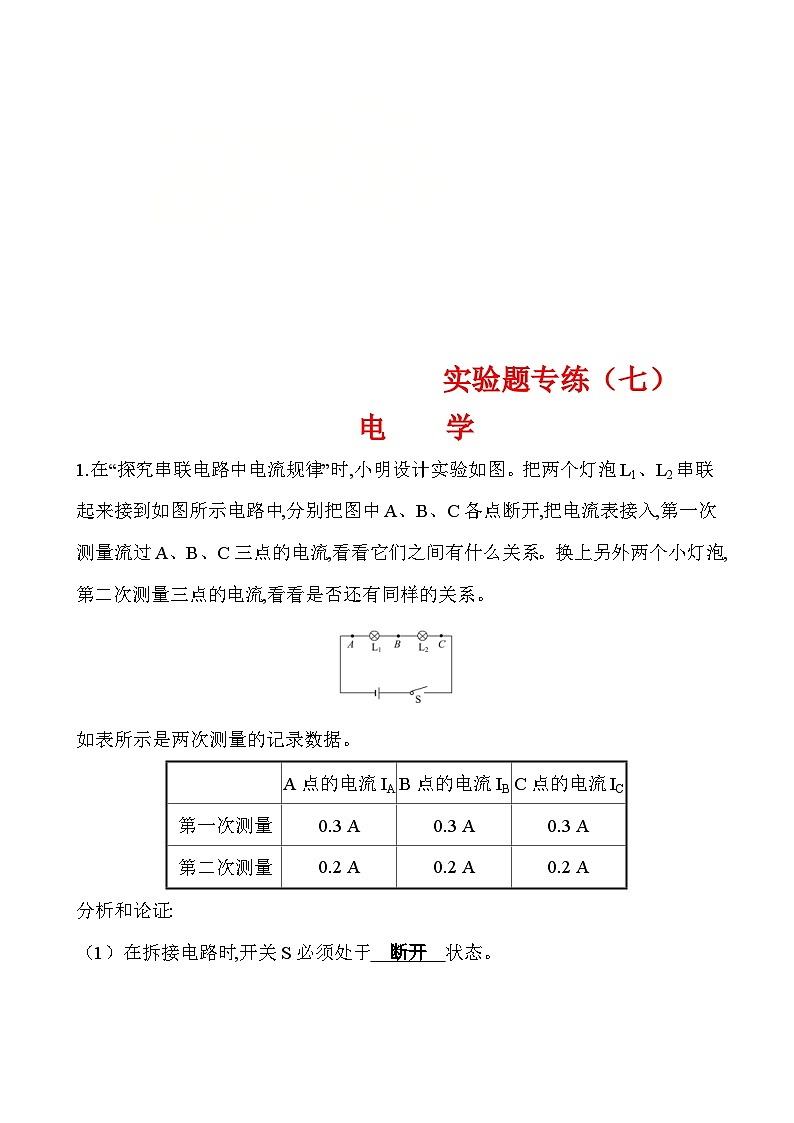

实验题专练（七）电　　学1.在“探究串联电路中电流规律”时,小明设计实验如图。把两个灯泡L1、L2串联起来接到如图所示电路中,分别把图中A、B、C各点断开,把电流表接入,第一次测量流过A、B、C三点的电流,看看它们之间有什么关系。换上另外两个小灯泡,第二次测量三点的电流,看看是否还有同样的关系。如表所示是两次测量的记录数据。 A点的电流IAB点的电流IBC点的电流IC第一次测量0.3 A 0.3 A 0.3 A 第二次测量0.2 A 0.2 A 0.2 A 分析和论证:（1）在拆接电路时,开关S必须处于　断开　状态。 （2）小明用电流表测A点的电流,还没闭合开关,就发现电流表的指针在零刻度的左侧,这是　未对电流表调零　导致的。其他同学发现当开关闭合时,电流表的指针同样在零刻度的左侧,这是　电流表的正负接线柱接反了　导致的。 （3）结论:串联电路中各处电流　相等　。 2.小红在做“探究影响导体电阻大小的因素”实验时,做出了如下猜想:猜想一:导体的电阻可能与导体的长度有关;猜想二:导体的电阻可能与导体的横截面积有关;猜想三:导体的电阻可能与导体的材料有关;实验室提供了4根电阻丝,其规格、材料如表所示:编号材料横截面积S/mm2长度L/mA镍铬合金1.00.25B镍铬合金1.00.50C镍铬合金2.00.25D锰铜合金1.00.25（1）如图甲所示电路,实验前最好在导线a、b间连接　电阻　（选填“导线”或“电阻”）,闭合开关后,在M、N之间分别接上不同导体,通过观察　电流表示数　来比较导体电阻大小。 （2）为了验证猜想一,可依次把M、N跟　A、B　（选填“A”“B”“C”或“D”）的两端相连,闭合开关,记下电流表的示数,分析比较这两根电阻丝电阻的大小。 （3）依次把M、N跟电阻丝A、C的两端连接,闭合开关,电流表的示数不同,分析比较A、C两根电阻丝电阻的大小,可探究电阻跟　导体横截面积　的关系,其结论是　其他条件相同时,横截面积越小,电阻越大　。 （4）若某次实验电流表示数是0.50 A,请在乙图中标出电流表指针的位置。答：（5）以上方法在研究物理问题吋经常用到,被称为控制变量法。下列四个实验中没有用到此方法的有哪些:　A、B　。（只选填字母即可） A.探究平面镜成像的特点实验　　　　B.探究重力的大小与质量关系实验C.探究电流与电压、电阻的关系实验 D.探究影响压力作用效果因素的实验
实验题专练（七）电学  详解详析1.【解析】（1）在拆接电路时,开关S必须处于断开状态。（2）还没闭合开关,就发现电流表的指针在零刻度的左侧,这是未对电流表调零导致的。其他同学发现当开关闭合时,电流表的指针同样在零刻度的左侧,这是电流表的正负接线柱接反了导致的。（3）结论:串联电路中各处电流相等。答案:（1）断开（2）未对电流表调零　电流表的正负接线柱接反了（3）相等2.【解析】（1）为了保护电路,实验前最好在导线a、b间连接电阻;在M、N之间分别接上不同的导体,则通过观察电流表示数来比较导体电阻的大小,这里用到了转换法。（2）要验证猜想一:导体的电阻可能与导体的长度有关,应控制导体材料与横截面积相同而长度不同,由表中数据可知,应选编号为A、B的两根电阻丝进行实验。（3）分别将A和C两电阻丝接入电路中M、N两点间,电阻丝A、C的材料与长度相同而横截面积不同,可以探究导体的电阻可能与导体的横截面积有关;实验中电流表示数不相同,由此,初步得到的结论是:当导体的材料和长度相同时,导体的横截面积越小,导体的电阻越大。（4）电流表指针的位置如图所示:（5）A、在探究“平面镜成像特点”实验中用到的是等效替代法;B、探究物体重力与质量的关系,需要改变物体质量,得到对应的重力,是采用多次实验得出普遍规律的方式进行的,没有用到控制变量法;C、因为电流与电压、电阻都有关系,在探究电流与电压、电阻的关系实验中运用了控制变量法;D、压力的作用效果跟压力大小、受力面积有关,在探究影响压力作用效果的因素实验中运用了控制变量法;以上4个实验中没有运用控制变量法的是A、B。答案:（1）电阻　电流表示数（2）A、B（3）导体横截面积　其他条件相同时,横截面积越小,电阻越大（4）见解析图　（5）A、B
