物理5 共点力的平衡课堂教学ppt课件

这是一份物理5 共点力的平衡课堂教学ppt课件，共40页。PPT课件主要包含了分层作业，共点力，共点力平衡的条件，要点二三力平衡问题，A级必备知识基础练，三力平衡问题，B级关键能力提升练等内容，欢迎下载使用。
教材预习·必备知识全过关
核心要点·能力素养全提升

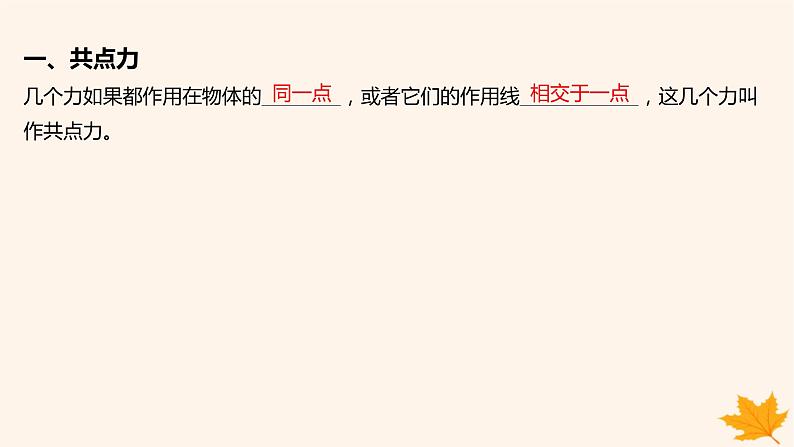

几个力如果都作用在物体的________，或者它们的作用线____________，这几个力叫作共点力。

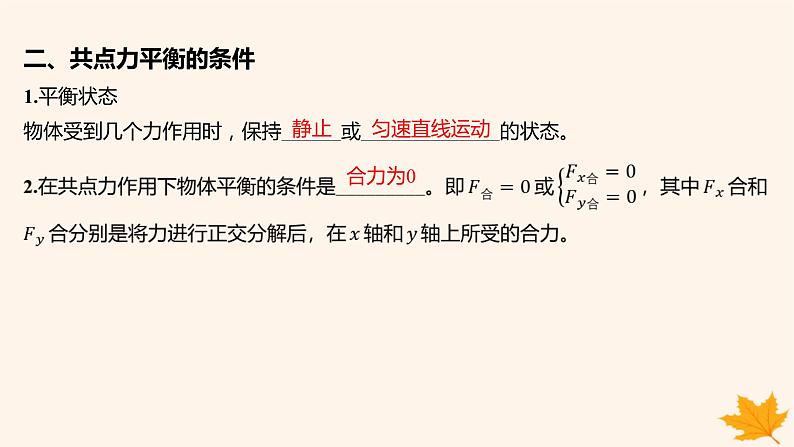

1.平衡状态物体受到几个力作用时，保持______或______________的状态。

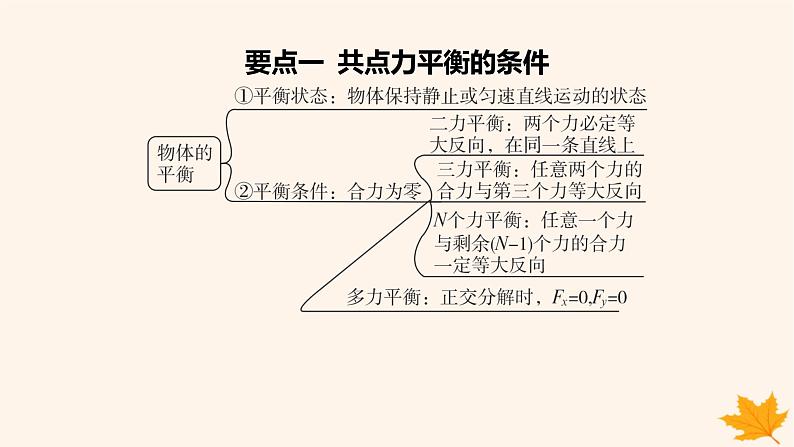

要点一 共点力平衡的条件
例题1 下列运动项目中的运动员没有处于平衡状态的是( )
A.体操运动员双手握住单杠吊在空中不动时B.蹦床运动员在空中上升到最高点时C.举重运动员在举起杠铃后不动的那段时间内D.游泳运动员仰卧在水面静止不动时
对点演练1 [2023江苏涟水检测]如图，上网课时小明把手机放在斜面上，手机静止。则斜面对手机的作用力方向为( )
A.竖直向下B.垂直于斜面向上C.竖直向上D.沿斜面向下
[解析] 手机受重力，斜面的支持力以及斜面的摩擦力三个力，因为手机静止，所以对手机来说合力为零，根据平衡结论有，物体受到斜面的支持力与摩擦力的合力跟重力大小相等，方向相反，所以斜面对手机的作用力方向为竖直向上,故选C。
要点三 “定杆”“动杆”与“活结”“死结”问题
1.“定杆”与“动杆”模型
2.“活结”与“死结”模型
（1）“活结”一般是由轻绳跨过光滑滑轮或者绳上挂一光滑挂钩而形成的。绳虽然因“活结”而弯曲，但实际上是同一根绳，所以由“活结”分开的两段绳上弹力的大小一定相等，两段绳合力的方向一定沿这两段绳夹角的平分线。
（2）“死结”两侧的绳因结而变成了两根独立的绳，因此由“死结”分开的两段绳上的弹力不一定相等。
1.[2022江苏江阴期末]下列关于共点力的平衡与平衡条件的说法正确的是( )
A.如果物体的运动速度为零，则必处于平衡状态B.如果物体的运动速度大小不变，则必处于平衡状态C.如果物体处于平衡状态，则物体沿任意方向的合力都必为零D.如果物体受到三个共点力的作用而处于平衡状态，则任意两个力的合力与第三个力大小相等、方向相同
2.[2023江苏常州期中]麦克风静止在水平桌面上，下列能表示支架对话筒作用力的方向的是( )
A.&1& B.&2& C.&3& D.&4&
A.①B.②C.③D.④
4.[2023江苏洪泽中学六校期中联考]如图所示为一同学用四根手指拎一购物袋，现在改用一根手指拎，简化图如图所示，相对一开始( )
A.手对购物袋的作用力变大B.手对购物袋的作用力变小C.单侧绳子的拉力变大D.单侧绳子的拉力变小
A.沿斜面向上B.沿斜面向下C.垂直斜面向上D.竖直向上
（1）画出重物A受力的示意图；
