1.读出上图红色物体的长度
2.读出上图红色物体的长度
2.该红色物体的长度是
3.读出上图红色物体的长度
3.该红色物体的长度是
4.读出上图红色物体的长度
4.该红色物体的长度是
待 测 物 体 的 长 度可 以 看 作 由 以 下 两 部 分 组 成
第 一 部 分 整 数 部 分
第 二 部 分 小 数 部 分
我 们 的 测 量 也 可 以 分 成 以 下 两 部 分
第一步 读出整数部分的数值
第二步 读出小数部分的数值
八个大格 每个1 cm 共 8 cm
六个小格 每个0.1 cm 共0.6 cm
将整数部分的读数和小数部分的读数相加即为待测物体的长度 8.6　cm
最终答案 8.62　cm
更加精确 !
比如: 一物体的长度为27.8毫米, 最末一位数 8 虽然是估读的 , 但它告诉我们该物体的长度在27毫米和28毫米之间更接近28毫米
1 观察零刻度线的位置 观察是否磨损 2观察量程 3观察最小刻度值
1 刻度尺有刻度的一面立于或贴靠 在被测物体上,并使刻度线与被测物垂直相交 2 读数时视线应垂直于所读刻度 3 应当估读到最小刻度值的下一位 4 测量结果由数字和单位组成
读数时视线要与尺面垂直
要测量右图所示木块的长度, 刻度尺应如右上图所示放置.使有刻度的一面立于或贴靠在被测物体上,并使刻度线与被测物垂直相交
1.读出上图所示秒表的读数
1.上图所示秒表的读数是
2.读出上图所示秒表的读数
2.上图所示秒表的读数是
3.读出上图所示秒表的读数
3.上图所示秒表的读数是
4.读出上图所示秒表的读数
4.上图所示秒表的读数是
最后测量值 是 579(秒)
数据处理 9  60 + 39 = 579(秒)
转动秒表上端带滚花的手轮,上紧发条
分为开始 停止 秒表清零 三步: 1 第一次按下手轮,开始记时, 指针开始走动; 2 第二次按下手轮,停止记时, 指针停止走动,读出时间, 读数时视线应垂直于所读刻度; 3 第三次按下手轮,秒表清零, 指针复位.
常 见 的 温 度 计
1.读出 右图 所示温度计 示数
1.右图所示 温度计 示数为
2.读出 右图 所示温度计 示数
2.右图所示 温度计 示数为
3.读出 右图 所示温度计 示数
3.右图所示 温度计 示数为
4.读出 右图 所示温度计 示数
4.右图所示 温度计 示数为
1 观察液柱与零度的位置
3 读出剩余部 分的度数
2 读出测量值 的整10度数
数据处理 50 + 7 = 57 (摄氏度)
最后测量值 是 57 摄氏度
观察量程 认清最小刻度
3、 读数时玻璃泡要继续留在被测液体中,视线与温度计中液柱的上表面相平
2、温度计玻璃泡浸入液体后要稍候一会儿,待温度计的示数稳定后再读数
1、 温度计的玻璃泡全部浸入被测的液体中,不要碰到容器底或容器壁
温度计的玻璃泡要全部浸入被测的液体中不要碰到容器底或容器壁
读数时玻璃泡要继续留在被测液体中视线与温度计中液柱的上表面相平
生 活 中常 见 的 称

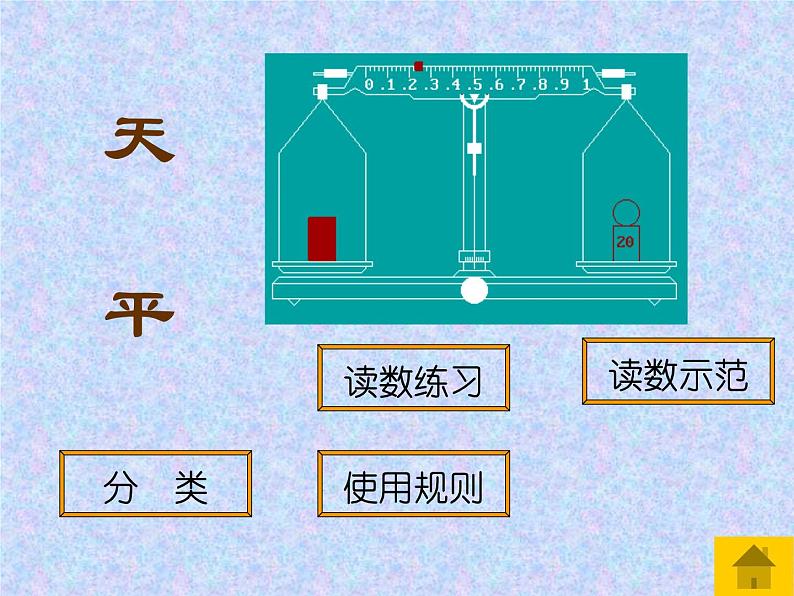

学校实验室中常用的天平有两种
1.读出上图天平所示物体的质量
1.上图天平所示物体的质量是
2.读出上图天平所示物体的质量
2.上图天平所示物体的质量是
3.读出上图天平所示物体的质量
3.上图天平所示物体的质量是
4.读出上图天平所示物体的质量
4.上图天平所示物体的质量是
物体的质量由砝码和游码两部分的示数组成
分别读出砝码的质量和游码的质量 再将其相加即可
3 将其相加得最终质量
如何读出游码示数
每一大格分为 5 小格,则每小格0.02 克
上图游码所在处共包含 8个 大格
为 4个 小格 为0.08 克
故游码的读数 为0.88 克
1．把天平放在水平台上,游码放在标尺左端的零刻度线处．
3. 对于物理天平， 在调节横梁平衡之前要先调节底板上的底脚螺钉， 让重垂线上的小锤尖端跟底板上小锥体的尖端正对， 这时底板水平．
2．调节横梁右端的平衡螺母，使指针 指在分度盘的中线处，这时横梁平衡．
托盘天平和物理天平使用规则之:
把被测物体放在左盘里，用镊子向右盘里加减砝码并调节游码在标尺上的位置，直到横梁恢复平衡．
这时盘中砝码的总质量加上游码在标尺上所对的刻度值，就等于被测物体的质量．
为了保持天平测量精确，使用时要注意：
2．保持天平干燥、清洁．不要把潮湿的 物体和化学药品直接放在天平盘里， 不要把砝码弄湿弄脏，以免锈蚀．
1。不能超过最大秤量．用镊子往盘里加 减砝码时要轻拿轻放．
各种生活中常见的测力计
1.读出右图弹簧的示数
2.读出右图弹簧的示数
3.读出右图弹簧的示数
4.读出右图弹簧的示数

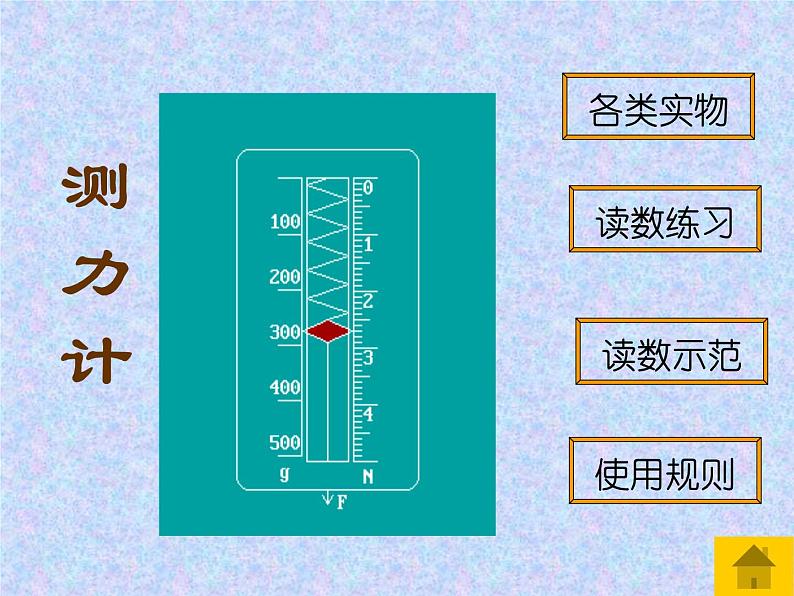

以 弹 簧 秤 为 例:
2 读出剩余刻度所含0.1牛顿数
表示力 单位 牛
读数应读右边 步骤如下:
为了保持测量精确，使用时要注意：
2. 确认弹簧秤的指针在使用前指在零位置
1.使用时要看清量程,加在弹簧称上的力不能超过该弹簧称的测量范围
3. 使用时注意避免弹簧秤秤钩与称壳之间的摩擦力

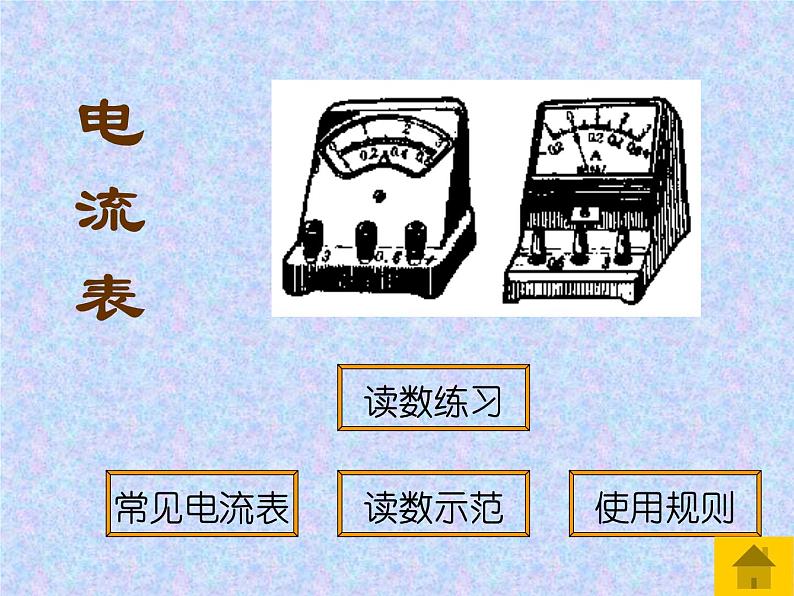

几 种 常 见 的电 流 表
一.右图所示电流值为
二.右图所示电流值为
三.右图所示电流值为
四.右图所示电流值为
五.右图所示电流值为
六.右图所示电流值为
电 流 表 的 使 用 示 范:
首先判断电流表 量程 (由接线柱确定)
学校实验室常用的电流表如右图
它们的量程都是 0.6 安
右上图电流表 两个量程公用一个 + 接线柱
标着 “0.6” “3” 的为 负 接线柱
右下图电流表 两个量程公用一个 - 接线柱
标着 “0.6” “3” 的为 正 接线柱
根据量程确定 每个大格 和 每个小格 所表示的电流值
0.22=0.4 A
0.4+0.08=0.48A
0.024=0.08A
电流表的内部构造比较精密，使用不当，很容易烧坏电流表．因此，我们要掌握正确使用电流表的规则．
4 绝对不允许将电流表直接接到 电源的两极上 Mre ...
3.被测电流不要超过电流表的量程 Mre …
2．“十”、“一”接线性的接法要正确 Mre...
1．电流表应串联在电路中 Mre...
测量通过小灯泡的电流时电流表的接法
要测量某一部分电路中的电流， 必须把电流表串联在这部分电路里
测量L2支路中电流时，电流表的接法
测量L1支路中电流时,电流表的接法
必须使电流从“十”接线柱流进电流表 从“一 ”接线柱流出电流表
“十”“一” 接 线 柱 的 接 法 要 正 确
被测电流超过电流表的量程时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧坏电流表．在不能预先估计被测电流大小的情况下，要先用电路的一个线头迅速试触电流表的接线柱，看看指针的偏转是否在量程之内．如果超出量程，就要改用更大量程的电流表．
测量电流不能超过量程
绝对不允许不经过用电器而把 电流表直接接到电源的两极上 否则，电流表将很快烧坏
本软件详细介绍了初中物理中常见测量工具的使用，包括 刻度尺 、天平、秒表、弹簧秤、温度计、电流表、电压表的具体操作和读数示范。 并提供大量的习题供学生练习。 本软件对于学生对测量工具的学习有很大的辅助作用。

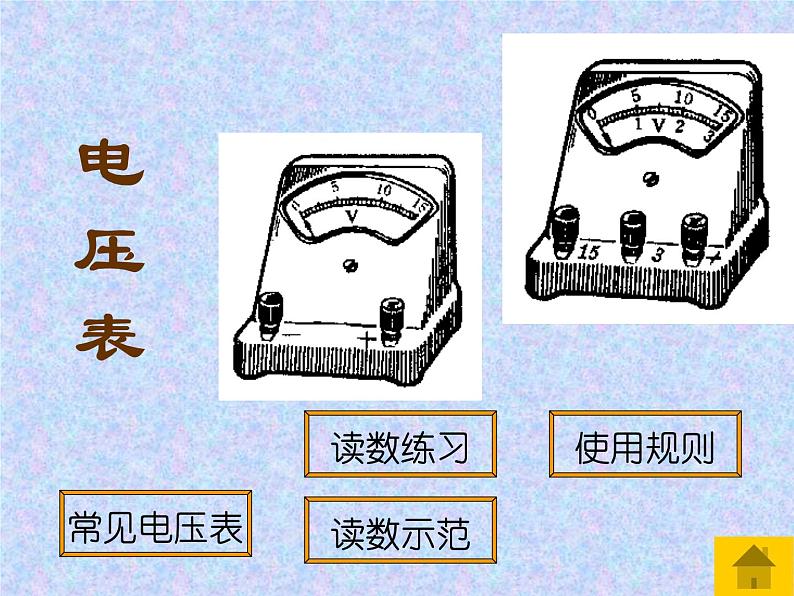

几 种 常 见 的电 压 表
一.右图所示电压值为
二.右图所示电压值为
三.右图所示电压值为
四.右图所示电压值为
五.右图所示电压值为
六.右图所示电压值为
电 压 表 的 使 用 示 范:
首先判断电压表 量程 (由接线柱确定)
学校实验室常用的电压表如右图
它们的量程都是 3 伏
右上图电压表 两个量程公用一个 + 接线柱
标着 “3” “15” 的为 负 接线柱
右下图电压表 两个量程公用一个 - 接线柱
标着 “3” “15” 的为 正 接线柱
根据量程确定 每个大格 和 每个小格 所表示的电压值
5+3.5=8.5 (V)
0.57=3.5 (V)
电压表也有必须遵守的使用规则．
3.被测电压不要超过电压表的量程 Mre …
1．电压表应并联在电路中 Mre...
要测量某一部分电路两端的电压， 必须把电压表跟这部分电路并联起来
测量灯泡 L2两端的电压就把电压表跟 灯泡 L2并联起来
测量小灯泡两端的电压就把电压表跟 小灯泡并联起来
必须使电流从“十”接线柱流进电压表 从“一 ”接线柱流出电压表
