中考物理一轮复习课时突破练习课件 第06课时 透镜及其应用 (含解析)
展开

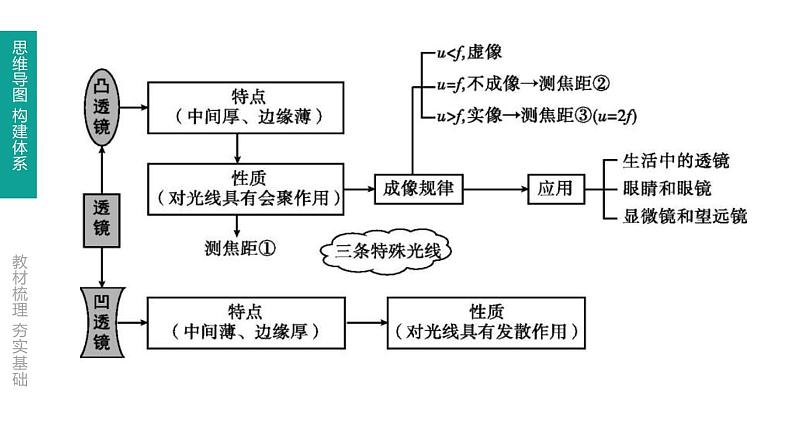

这是一份中考物理一轮复习课时突破练习课件 第06课时 透镜及其应用 (含解析)，共33页。PPT课件主要包含了教材梳理夯实基础，思维导图构建体系，fv2f，缩小的实像，照相机，等大的实像，v2f，放大的实像，放大镜，放大的虚像等内容，欢迎下载使用。

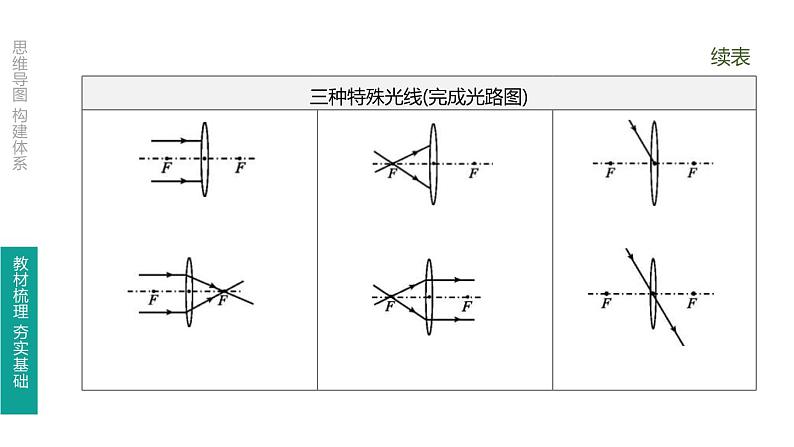

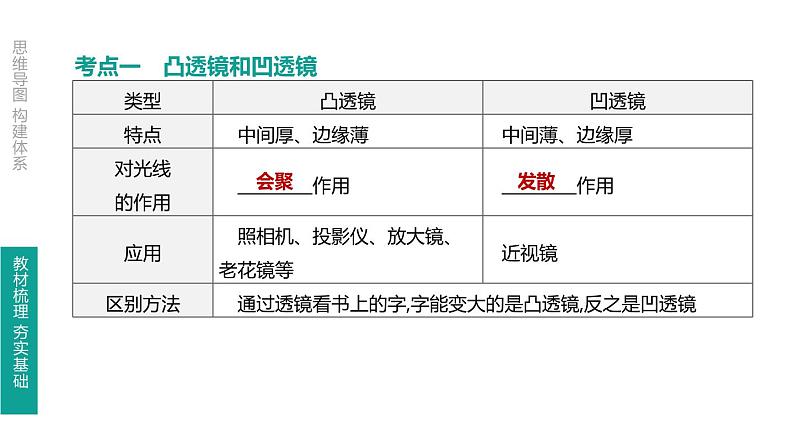

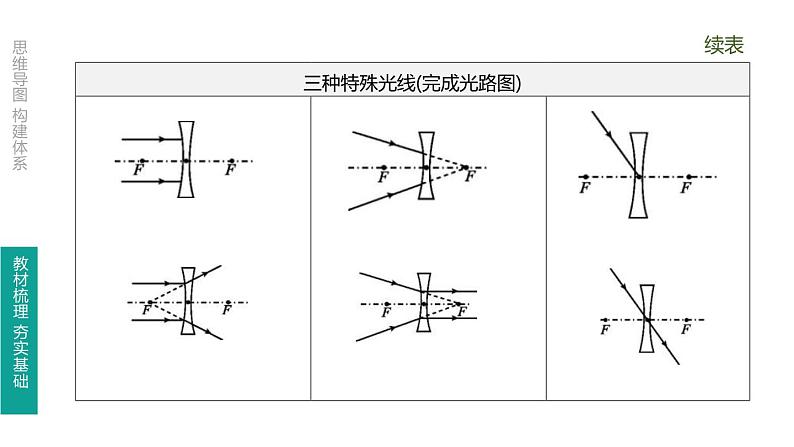

考点一 凸透镜和凹透镜

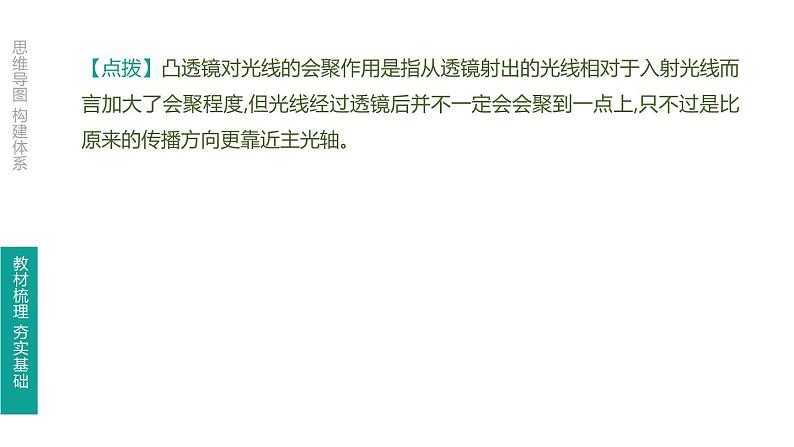

【点拨】凸透镜对光线的会聚作用是指从透镜射出的光线相对于入射光线而言加大了会聚程度,但光线经过透镜后并不一定会会聚到一点上,只不过是比原来的传播方向更靠近主光轴。

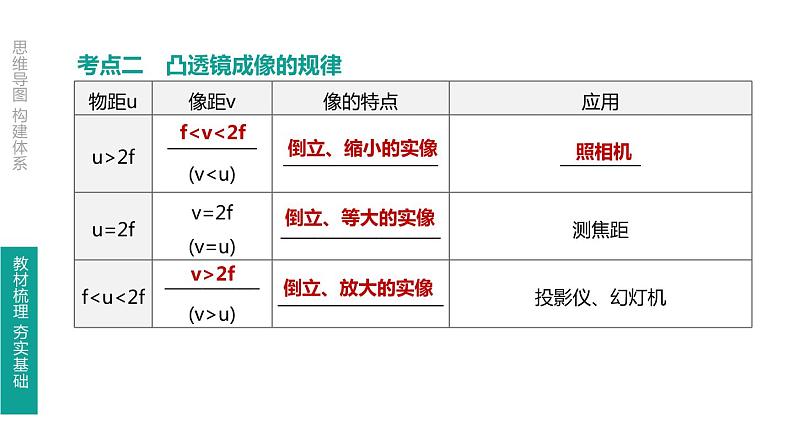

考点二 凸透镜成像的规律

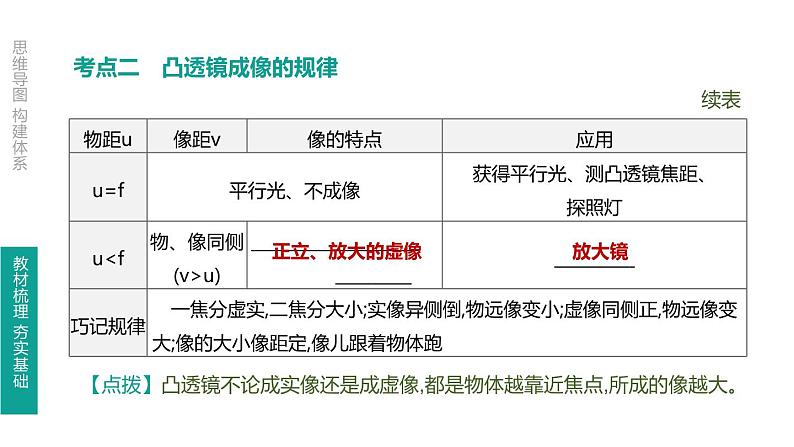

【点拨】凸透镜不论成实像还是成虚像,都是物体越靠近焦点,所成的像越大。
【点拨】调节照相机、投影仪成像时,先弄清像如何变化,再确定像距,最后确定物距。根据它们的结构特点进行调节。
成像原理:晶状体和眼角膜的共同作用相当于一个 ,把来自物体的光会聚在视网膜上(相当于光屏),形成物体的像。
考点五 显微镜和望远镜
1.图6-1甲中的烛焰通过透镜成的是正立、放大的 像,此像 呈现在凸透镜右侧的光屏(图中未画出)上,人眼看到此像的方法是 ;当蜡烛逐渐靠近透镜时,观察到的像变 。图甲中的这种透镜可以矫正图乙中 所示的眼睛。
在光屏一侧(或右侧)透过透镜观察
2.如图6-2所示是装有水的圆柱形玻璃杯,将铅笔靠近玻璃杯的后面,透过玻璃杯可以看到笔尖指向左侧,此时成像为正立、 的虚像。如果将铅笔由靠近玻璃杯的位置向远处慢慢移动,你会看到笔尖指向 (选填“左”或“右”)侧,此时成像为 立的 像。
3.如图6-3所示为自制的照相机模型。 (1)照相时,镜头离景物的距离至少要 ,才能在薄膜上看到清晰的像。 (2)小明用自制的照相机先拍摄到了远处的物体,再拍摄近处物体时,应将两筒间的距离变 , 此时薄膜上的像变 。
1.(1)请在图6-4中画出光线AB、CO的折射光线和DE的入射光线。(光线AB、DE平行于主光轴)
(2)如图6-5所示,三条入射光线(或延长线)分别过凹透镜的光心O、焦点F和平行于主光轴,请画出经过凹透镜折射后的光线。
(3)如图6-6所示,请画出由烛焰上S点发出的三条光线经过凸透镜后的折射光线,并画出发光点S的像点S'。(F是凸透镜的焦点,O是凸透镜的光心,光线SP平行于主光轴)
探究二 凸透镜成像规律及应用
2.[2018·泰安] 在“探究凸透镜成像的规律”时,将点燃的蜡烛放在距凸透镜30 cm处,在透镜另一侧距离透镜16 cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是( )①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8 cm
[答案]大于 缩小 大 凸[解析]手机拍照的原理是:当u>2f时,成倒立、缩小的实像;当物距减小时,像距将变大;在手机镜头前加一凸透镜,对光线有会聚作用,会使像提前会聚,使近距离拍摄的物体清晰成像。
【设计和进行实验】1.实验器材:蜡烛、凸透镜、光屏、光具座、火柴。2.实验前首先调节烛焰、凸透镜、光屏三者的中心大致在同一高度,目的是使像成在光屏的中央。3.当物距小于一倍焦距时,要在光屏的一侧透过透镜观察像。4.实验过程中蜡烛因燃烧变短,屏上的像向上移动,将凸透镜向下调或将光屏向上调,使像成在光屏的中央。5.用纸板遮住透镜的一部分:光屏上的像只会暗些,但还是一个完整的像。6.光屏上成清晰的像时,对调蜡烛与光屏的位置,光屏上还能成像,说明光路可逆。
突破 探究凸透镜成像的规律
【数据处理和分析】7.设计实验数据记录表格(如下表所示),分析表格数据,可得出凸透镜成像规律。
【实验结论】8.凸透镜成像规律及应用(见考点二)。9.凸透镜成像动态规律:①物体放在焦点之外,在凸透镜另一侧成倒立的实像,实像有缩小、等大、放大三种。物距越小,像距越大,实像越大。②物体放在焦点之内,在凸透镜同一侧成正立、放大的虚像。物距越小,像距越小,虚像越小。
【交流与反思】10.实验时光屏上找不到像的原因可能是:①蜡烛在焦点或在一倍焦距内;②烛焰、凸透镜、光屏三者的中心不在同一高度;③光具座不够长。11.在蜡烛和凸透镜之间加远(或近)视眼镜(凸透镜和蜡烛位置不变):①加远视眼镜:凸透镜对光有会聚作用,成像靠前,将光屏靠近凸透镜;②加近视眼镜:凹透镜对光有发散作用,成像靠后,将光屏远离凸透镜。12.换用焦距不同的凸透镜进行实验,保持物体距凸透镜的距离不变,若凸透镜焦距变大,成像靠后,则应将光屏向远离透镜的方向移动,才能得到清晰的像。13.实验改进:用发光二极管代替蜡烛的好处:可增加物体的亮度,使成像更清晰;所成的像不会晃动;发光二极管安全、环保;高度不会变化,光屏高度不用调节等。
例 小明在做“探究凸透镜成像规律”的实验时,凸透镜的位置固定不动,在如图6-7甲所示的位置时,烛焰恰好在光屏上成清晰的像。 (1)由图甲可知,凸透镜焦距范围是 。为准确测得该凸透镜焦距,小明让平行光正对凸透镜照射,如图乙所示,光屏上出现一个最小、最亮的光斑,则凸透镜的焦距f= cm。
6.5 cm
例 小明在做“探究凸透镜成像规律”的实验时,凸透镜的位置固定不动,在如图6-7甲所示的位置时,烛焰恰好在光屏上成清晰的像。(3)对调图甲中蜡烛与光屏的位置,光屏上会出现一个清晰的 (选填“放大”“缩小”或“等大”)的像,同时说明光路是 。此时的成像情况与 (选填“放大镜”“投影仪”或“照相机”)的原理相同。
例 小明在做“探究凸透镜成像规律”的实验时,凸透镜的位置固定不动,在如图6-7甲所示的位置时,烛焰恰好在光屏上成清晰的像。(4)若将蜡烛向左移动一小段距离,此时光屏上的像变模糊,在蜡烛和透镜之间放置一个合适的 (选填“凸透镜”或“凹透镜”),光屏上的像又变清晰, (选填“近视眼”或“远视眼”)的矫正原理与此相同。
例 小明在做“探究凸透镜成像规律”的实验时,凸透镜的位置固定不动,在如图6-7甲所示的位置时,烛焰恰好在光屏上成清晰的像。(5)如图丙所示是小明通过实验得到的凸透镜成实像时的像距v和物距u关系的图像,由图像可知成实像时物距逐渐减小,像距逐渐 。当u>2f时,物体移动速度 像移动的速度。当f
(8)随着蜡烛的燃烧,可观察到光屏上的像_______(选填“向上”或“向下”)移动,此时应将透镜向 (选填“上”或“下”)移动。请你再另外指出用烛焰作为发光物体完成“探究凸透镜成像规律”实验存在的不足之处:_______________________ ________________________________________________(写出一点即可)。于是,小明用发光二极管代替蜡烛再次按图甲所示进行了实验,发现光屏上出现的像只有中间清晰,左右两侧却较模糊,小明只对凸透镜进行了调整,就在光屏上得到了清晰的像,他的调整是 。 A.左右适当移动凸透镜 B.上下适当移动凸透镜C.适当扭转凸透镜 D.更换焦距合适的凸透镜
摆动,从而使成在光屏上的像清晰度不稳定
考点一 凸透镜和凹透镜
【点拨】凸透镜对光线的会聚作用是指从透镜射出的光线相对于入射光线而言加大了会聚程度,但光线经过透镜后并不一定会会聚到一点上,只不过是比原来的传播方向更靠近主光轴。
考点二 凸透镜成像的规律
【点拨】凸透镜不论成实像还是成虚像,都是物体越靠近焦点,所成的像越大。
【点拨】调节照相机、投影仪成像时,先弄清像如何变化,再确定像距,最后确定物距。根据它们的结构特点进行调节。
成像原理:晶状体和眼角膜的共同作用相当于一个 ,把来自物体的光会聚在视网膜上(相当于光屏),形成物体的像。
考点五 显微镜和望远镜
1.图6-1甲中的烛焰通过透镜成的是正立、放大的 像,此像 呈现在凸透镜右侧的光屏(图中未画出)上,人眼看到此像的方法是 ;当蜡烛逐渐靠近透镜时,观察到的像变 。图甲中的这种透镜可以矫正图乙中 所示的眼睛。
在光屏一侧(或右侧)透过透镜观察
2.如图6-2所示是装有水的圆柱形玻璃杯,将铅笔靠近玻璃杯的后面,透过玻璃杯可以看到笔尖指向左侧,此时成像为正立、 的虚像。如果将铅笔由靠近玻璃杯的位置向远处慢慢移动,你会看到笔尖指向 (选填“左”或“右”)侧,此时成像为 立的 像。
3.如图6-3所示为自制的照相机模型。 (1)照相时,镜头离景物的距离至少要 ,才能在薄膜上看到清晰的像。 (2)小明用自制的照相机先拍摄到了远处的物体,再拍摄近处物体时,应将两筒间的距离变 , 此时薄膜上的像变 。
1.(1)请在图6-4中画出光线AB、CO的折射光线和DE的入射光线。(光线AB、DE平行于主光轴)
(2)如图6-5所示,三条入射光线(或延长线)分别过凹透镜的光心O、焦点F和平行于主光轴,请画出经过凹透镜折射后的光线。
(3)如图6-6所示,请画出由烛焰上S点发出的三条光线经过凸透镜后的折射光线,并画出发光点S的像点S'。(F是凸透镜的焦点,O是凸透镜的光心,光线SP平行于主光轴)
探究二 凸透镜成像规律及应用
2.[2018·泰安] 在“探究凸透镜成像的规律”时,将点燃的蜡烛放在距凸透镜30 cm处,在透镜另一侧距离透镜16 cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是( )①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8 cm
[答案]大于 缩小 大 凸[解析]手机拍照的原理是:当u>2f时,成倒立、缩小的实像;当物距减小时,像距将变大;在手机镜头前加一凸透镜,对光线有会聚作用,会使像提前会聚,使近距离拍摄的物体清晰成像。
【设计和进行实验】1.实验器材:蜡烛、凸透镜、光屏、光具座、火柴。2.实验前首先调节烛焰、凸透镜、光屏三者的中心大致在同一高度,目的是使像成在光屏的中央。3.当物距小于一倍焦距时,要在光屏的一侧透过透镜观察像。4.实验过程中蜡烛因燃烧变短,屏上的像向上移动,将凸透镜向下调或将光屏向上调,使像成在光屏的中央。5.用纸板遮住透镜的一部分:光屏上的像只会暗些,但还是一个完整的像。6.光屏上成清晰的像时,对调蜡烛与光屏的位置,光屏上还能成像,说明光路可逆。
突破 探究凸透镜成像的规律
【数据处理和分析】7.设计实验数据记录表格(如下表所示),分析表格数据,可得出凸透镜成像规律。
【实验结论】8.凸透镜成像规律及应用(见考点二)。9.凸透镜成像动态规律:①物体放在焦点之外,在凸透镜另一侧成倒立的实像,实像有缩小、等大、放大三种。物距越小,像距越大,实像越大。②物体放在焦点之内,在凸透镜同一侧成正立、放大的虚像。物距越小,像距越小,虚像越小。
【交流与反思】10.实验时光屏上找不到像的原因可能是:①蜡烛在焦点或在一倍焦距内;②烛焰、凸透镜、光屏三者的中心不在同一高度;③光具座不够长。11.在蜡烛和凸透镜之间加远(或近)视眼镜(凸透镜和蜡烛位置不变):①加远视眼镜:凸透镜对光有会聚作用,成像靠前,将光屏靠近凸透镜;②加近视眼镜:凹透镜对光有发散作用,成像靠后,将光屏远离凸透镜。12.换用焦距不同的凸透镜进行实验,保持物体距凸透镜的距离不变,若凸透镜焦距变大,成像靠后,则应将光屏向远离透镜的方向移动,才能得到清晰的像。13.实验改进:用发光二极管代替蜡烛的好处:可增加物体的亮度,使成像更清晰;所成的像不会晃动;发光二极管安全、环保;高度不会变化,光屏高度不用调节等。
例 小明在做“探究凸透镜成像规律”的实验时,凸透镜的位置固定不动,在如图6-7甲所示的位置时,烛焰恰好在光屏上成清晰的像。 (1)由图甲可知,凸透镜焦距范围是 。为准确测得该凸透镜焦距,小明让平行光正对凸透镜照射,如图乙所示,光屏上出现一个最小、最亮的光斑,则凸透镜的焦距f= cm。
6.5 cm
例 小明在做“探究凸透镜成像规律”的实验时,凸透镜的位置固定不动,在如图6-7甲所示的位置时,烛焰恰好在光屏上成清晰的像。(3)对调图甲中蜡烛与光屏的位置,光屏上会出现一个清晰的 (选填“放大”“缩小”或“等大”)的像,同时说明光路是 。此时的成像情况与 (选填“放大镜”“投影仪”或“照相机”)的原理相同。
例 小明在做“探究凸透镜成像规律”的实验时,凸透镜的位置固定不动,在如图6-7甲所示的位置时,烛焰恰好在光屏上成清晰的像。(4)若将蜡烛向左移动一小段距离,此时光屏上的像变模糊,在蜡烛和透镜之间放置一个合适的 (选填“凸透镜”或“凹透镜”),光屏上的像又变清晰, (选填“近视眼”或“远视眼”)的矫正原理与此相同。
例 小明在做“探究凸透镜成像规律”的实验时,凸透镜的位置固定不动,在如图6-7甲所示的位置时,烛焰恰好在光屏上成清晰的像。(5)如图丙所示是小明通过实验得到的凸透镜成实像时的像距v和物距u关系的图像,由图像可知成实像时物距逐渐减小,像距逐渐 。当u>2f时,物体移动速度 像移动的速度。当f
(8)随着蜡烛的燃烧,可观察到光屏上的像_______(选填“向上”或“向下”)移动,此时应将透镜向 (选填“上”或“下”)移动。请你再另外指出用烛焰作为发光物体完成“探究凸透镜成像规律”实验存在的不足之处:_______________________ ________________________________________________(写出一点即可)。于是,小明用发光二极管代替蜡烛再次按图甲所示进行了实验,发现光屏上出现的像只有中间清晰,左右两侧却较模糊,小明只对凸透镜进行了调整,就在光屏上得到了清晰的像,他的调整是 。 A.左右适当移动凸透镜 B.上下适当移动凸透镜C.适当扭转凸透镜 D.更换焦距合适的凸透镜
摆动,从而使成在光屏上的像清晰度不稳定
