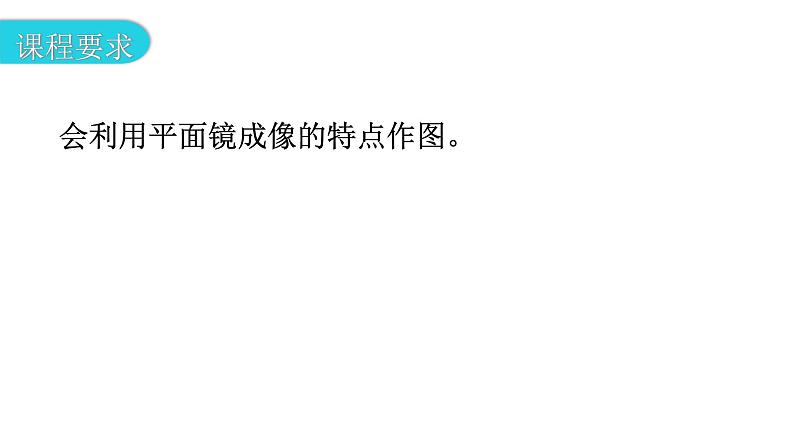

会利用平面镜成像的特点作图。

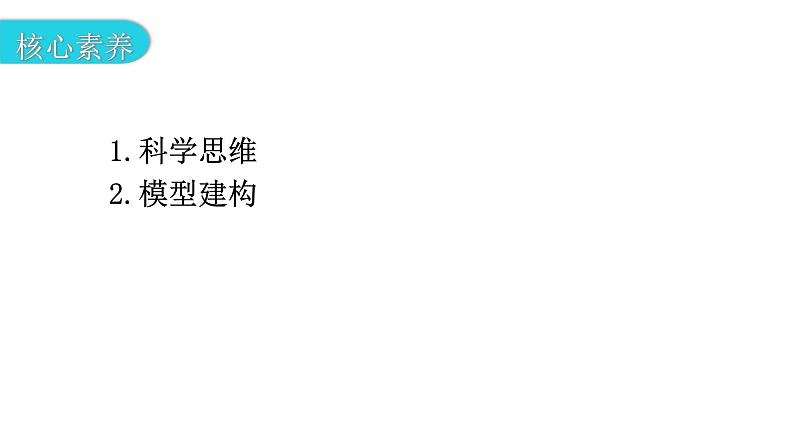

1.科学思维2.模型建构

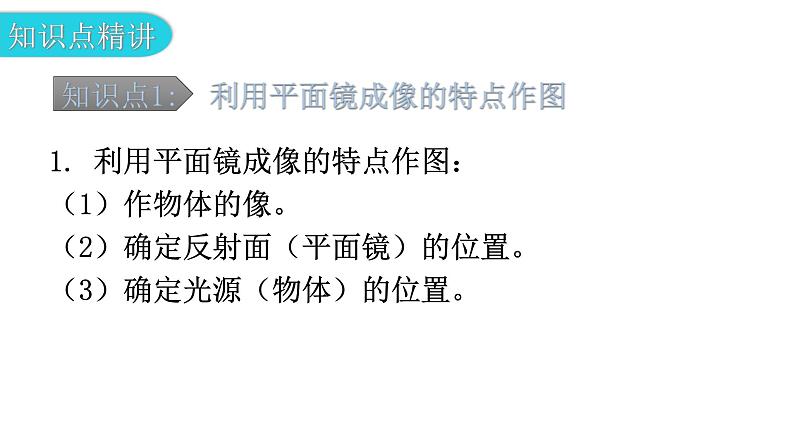

1. 利用平面镜成像的特点作图：（1）作物体的像。（2）确定反射面（平面镜）的位置。（3）确定光源（物体）的位置。

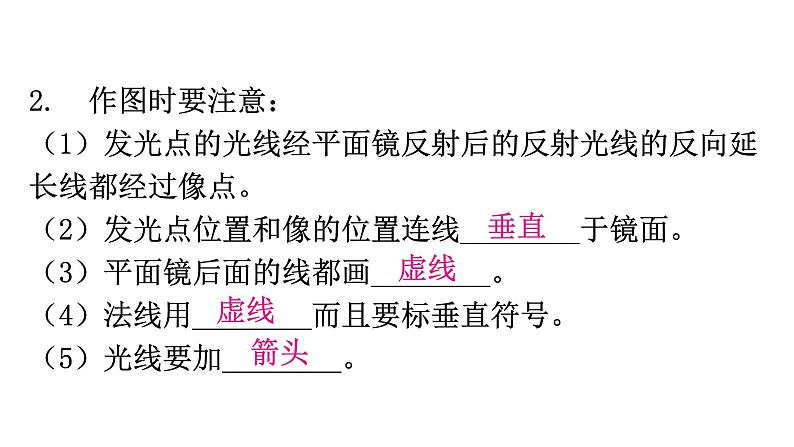

2. 作图时要注意：（1）发光点的光线经平面镜反射后的反射光线的反向延长线都经过像点。（2）发光点位置和像的位置连线________于镜面。（3）平面镜后面的线都画________。（4）法线用________而且要标垂直符号。（5）光线要加________。

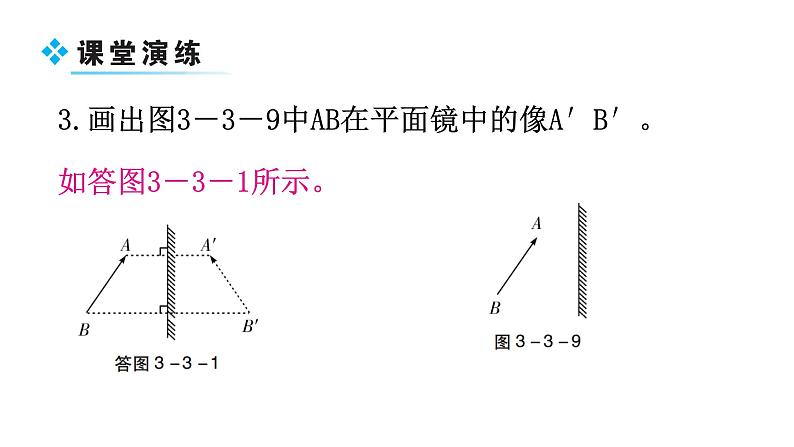

3.画出图3－3－9中AB在平面镜中的像A′B′。

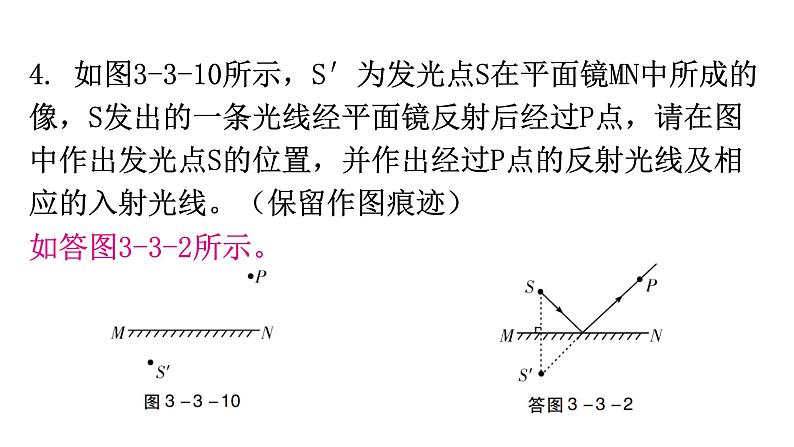

4. 如图3-3-10所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线。（保留作图痕迹）
5. 如图3-3-11所示，a、b是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图。
思路点拨：利用平面镜成像特点来作图，就是作出像、物与镜面的几何关系。作图时需注意：（1）像与物关于镜面对称。（2）所有反射光线的反向延长都要过像点。（3）不能混淆平面镜的反射面和非反射面，平面镜的非反射面要画上短斜线。（4）像与物的连线与镜面垂直要有垂直符号。（5）实际光线(入射光线和反射光线)用实线表示，虚像、法线和光的反向延长线用虚线表示。
6. 反射面是球面的一部分的镜子叫做________，常见的球面镜有________镜和________镜。凸面镜对光有________作用，凹面镜对光有________作用。
7. 下列关于镜子的说法不正确的是（ ）A. 汽车的后视镜是凸面镜B. 潜水艇的潜望镜是平面镜C. 太阳灶是利用凹面镜聚光的原理工作的D. 上述三种面镜所成的像都是实像
8. 光学器件在生活中有很多应用：如图3-3-12甲所示，在盘山公路拐弯处的反光镜使用的是________镜，它对光具有________(填“发散”或“会聚”)作用，因此能增大驾驶员的观察范围；图乙所示为采集奥运圣火的采集器，圣火采集器是一个________镜，它对太阳光具有________作用，从而把火炬点燃。
思路点拨：凹面镜对光线有会聚作用，主要应用有太阳灶、耳科医生的额镜等；凸面镜对光线有发散作用，成缩小、正立的虚像，能增大观察范围，应用有汽车后视镜。
1. 下列有关凸面镜和凹面镜的说法中，正确的是（　）A. 凸面镜对光线有会聚作用B. 凹面镜对光线有发散作用C. 凹面镜和凸面镜的反射面都是球面的一部分D. 光在凸面镜和凹面镜上发生反射时不遵循光的反射定律
2. 下列各实例中，不是利用平面镜成像的是（　　）A. 舞蹈演员利用平面镜矫正自己的姿势B. 夜间行驶时，车内的灯必须关闭C. 牙医借助平面镜看清牙齿背面D. 室内装修常利用平面镜扩大视野空间
3. 手电筒后面的反光镜是（　 ）A. 平面镜B. 凹面镜C. 凸面镜 D. 角反射器
4. （2022柳州）如图3-3-13，物体S在平面镜中所成的像为S′。若在镜后放置一块透明玻璃AB，则像S′将（　　）A. 变亮B. 变暗C. 不变D. 偏离原位置
5. （2022恩施修改）汽车经过盘山公路的急弯处时，可通过路边的凸面镜来观察另一方来车情况。在如图3-3-14所示的弯道上，最适合安装凸面镜的一处位置是_______（填字母）处。
6.请在图3－3－15中画出眼睛看到A在玻璃板表面成像A′的光路图。
7. 请在图3-3-16中画出三角形ABC在平面镜MN中所成的像。
8. 如图3-3-17所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜。(保留作图痕迹)
