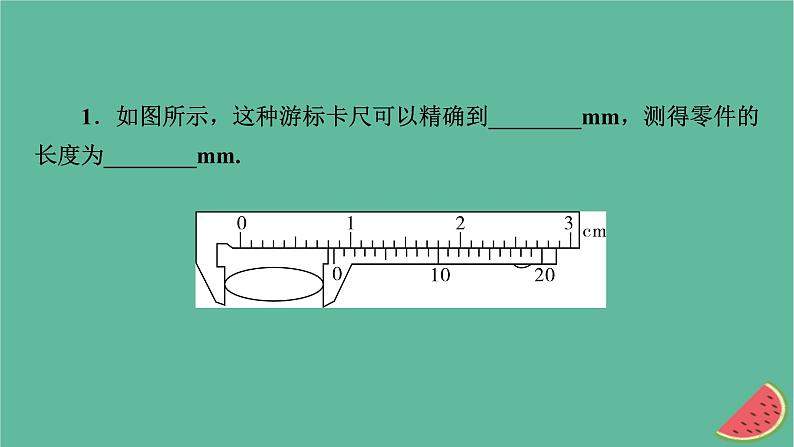

1．如图所示，这种游标卡尺可以精确到________mm，测得零件的长度为________mm.

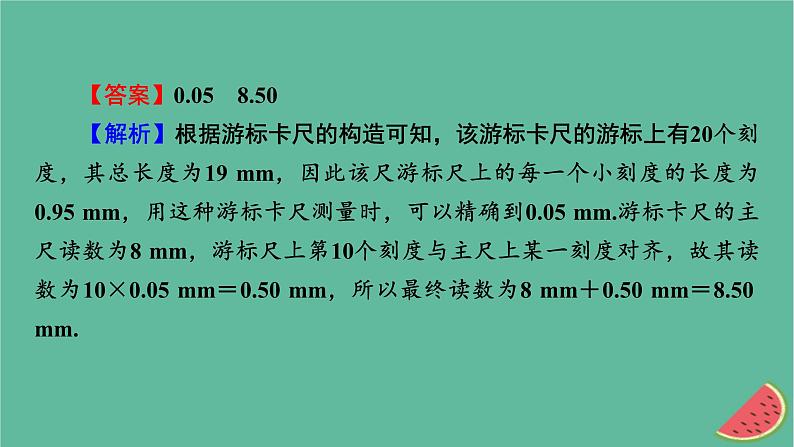

【答案】0.05　8.50【解析】根据游标卡尺的构造可知，该游标卡尺的游标上有20个刻度，其总长度为19 mm，因此该尺游标尺上的每一个小刻度的长度为0.95 mm，用这种游标卡尺测量时，可以精确到0.05 mm.游标卡尺的主尺读数为8 mm，游标尺上第10个刻度与主尺上某一刻度对齐，故其读数为10×0.05 mm＝0.50 mm，所以最终读数为8 mm＋0.50 mm＝8.50 mm.

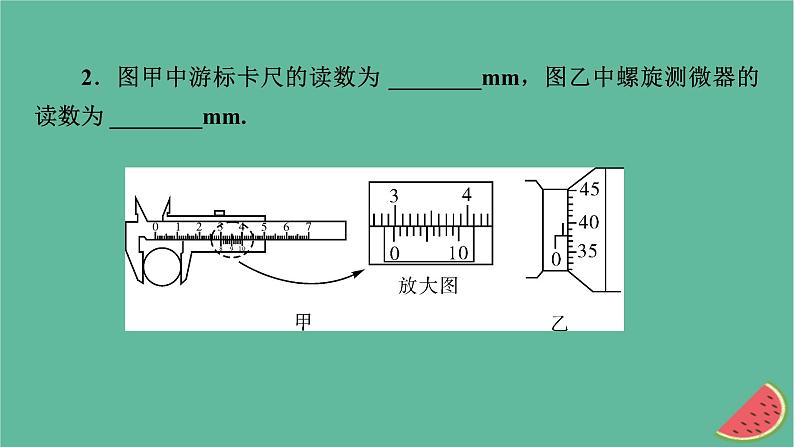

2．图甲中游标卡尺的读数为 ________mm，图乙中螺旋测微器的读数为 ________mm.

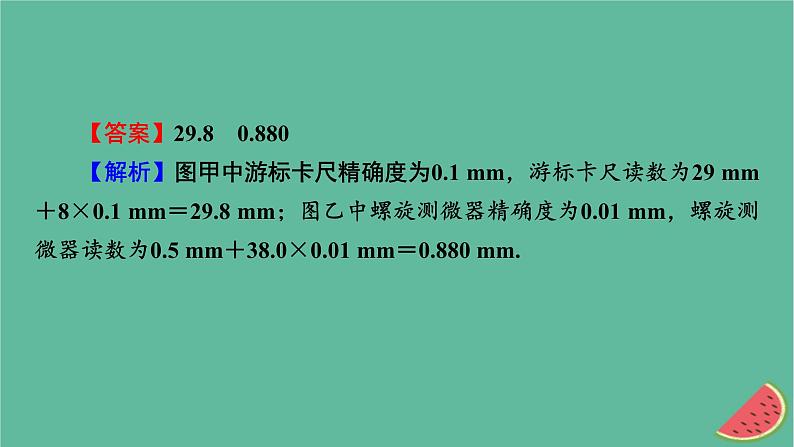

【答案】29.8　0.880【解析】图甲中游标卡尺精确度为0.1 mm，游标卡尺读数为29 mm＋8×0.1 mm＝29.8 mm；图乙中螺旋测微器精确度为0.01 mm，螺旋测微器读数为0.5 mm＋38.0×0.01 mm＝0.880 mm.

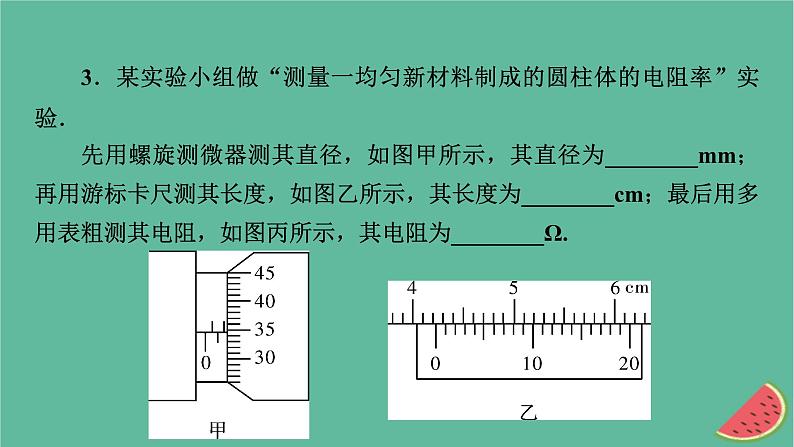

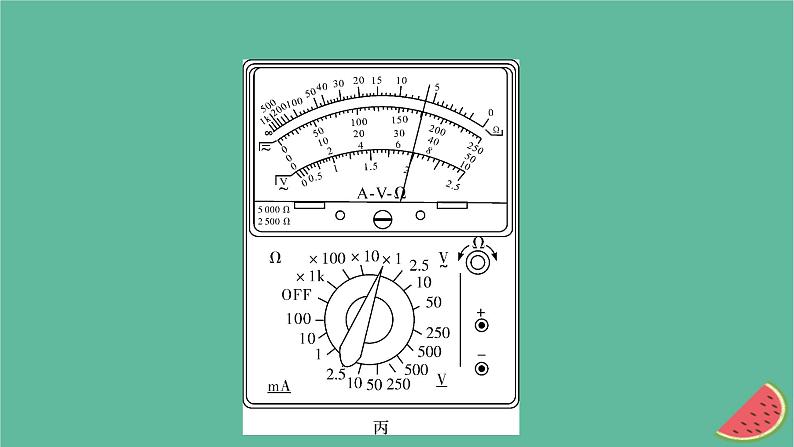

3．某实验小组做“测量一均匀新材料制成的圆柱体的电阻率”实验．先用螺旋测微器测其直径，如图甲所示，其直径为________mm；再用游标卡尺测其长度，如图乙所示，其长度为________cm；最后用多用表粗测其电阻，如图丙所示，其电阻为________Ω.

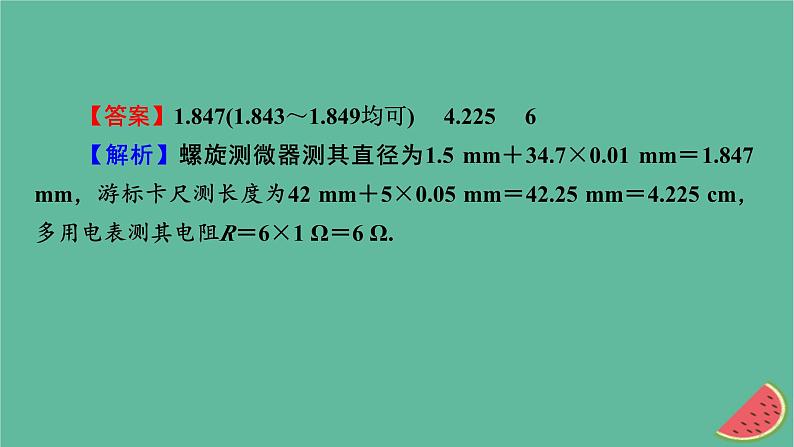

【答案】1.847(1.843～1.849均可)　 4.225　 6【解析】螺旋测微器测其直径为1.5 mm＋34.7×0.01 mm＝1.847 mm，游标卡尺测长度为42 mm＋5×0.05 mm＝42.25 mm＝4.225 cm，多用电表测其电阻R＝6×1 Ω＝6 Ω.
4．目前国际公认的酒驾标准是“0.2 mg/mL≤酒精气体浓度0.8 mg/mL”．一兴趣小组现要组装一个酒精测试仪，它利用的是一种二氧化锡半导体型酒精气体传感器，此传感器的电阻Rx随酒精气体浓度的变化而变化，规律如图甲所示．提供的器材有：A．二氧化锡半导体型酒精传感器Rx；B．直流电源(电动势为6 V，内阻不计)；C．电压表(量程为3 V，内阻非常大，作为浓度表使用)；D．电阻箱(最大阻值为999.9 Ω)；
E．定值电阻R1(阻值为20 Ω)；F．定值电阻R2(阻值为10 Ω)；G．单刀双掷开关一个，导线若干．
(1)图乙是酒精测试仪电路图．(2)电路中R应选用定值电阻________(填“R1”或“R2”)．(3)为便于识别，按照下列步骤调节此测试仪：①电路接通前，先将电阻箱调为40.0 Ω，然后开关向______(填“c”或“d”)端闭合，将电压表此时指针对应的刻度线标记为________mg/mL.②逐步减小电阻箱的阻值，电压表的示数不断变大，按照甲图数据将电压表上“电压”刻度线标为“酒精浓度”．当电阻箱调为________Ω时，电压表指针满偏，将电压表此时指针对应的刻度线标记为________mg/mL.③将开关向另一端闭合，测试仪即可正常使用．
【答案】(2)R2　(3)①c　0.1　②10　0.8
5．学习小组利用如图甲所示的电路图，测量电池的电动势E和内阻r.定值电阻的阻值R0＝5.0 Ω.测量步骤如下：①按电路图连接好电路，闭合开关S1 ；②把电阻箱调到某一阻值，读出示数R，闭合开关S2，读出电压表示数U和电流表示数I，再把开关S2断开，读出电流表示数I′；③重复步骤②，测出多组数据，填入记录表格．
(1)根据电路图，在图乙的实物图中画出连线．
【答案】(1)如图　(2)防止电阻箱阻值过小时，回路中电流过大而损坏电流表或电池　(3)3.0　(4)1.5　1.0
