备考2024年中考物理重难点精讲精练：16-热点9 电流电压电阻（精讲）

这是一份备考2024年中考物理重难点精讲精练：16-热点9 电流电压电阻（精讲），共5页。试卷主要包含了电流等内容，欢迎下载使用。

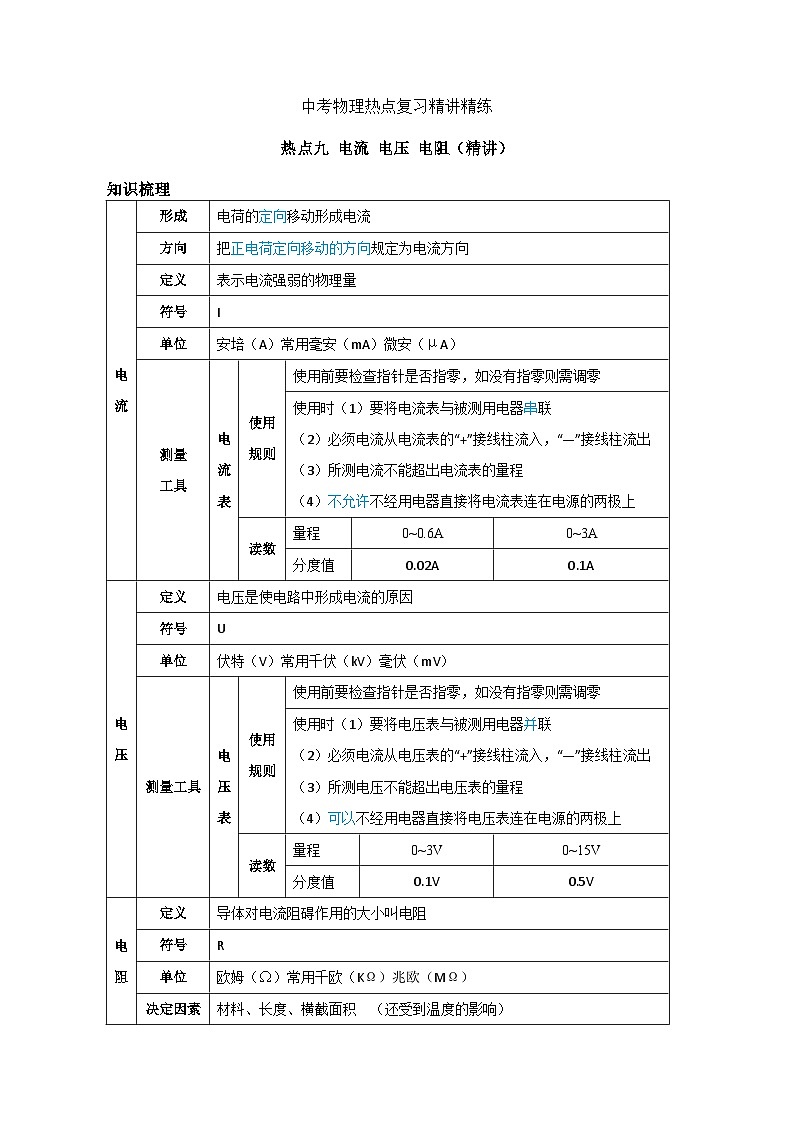

中考物理热点复习精讲精练 热点九 电流 电压 电阻（精讲） 知识梳理电流形成电荷的定向移动形成电流方向把正电荷定向移动的方向规定为电流方向定义表示电流强弱的物理量符号I单位安培（A）常用毫安（mA）微安（μA）测量工具电流表使用规则使用前要检查指针是否指零，如没有指零则需调零使用时（1）要将电流表与被测用电器串联（2）必须电流从电流表的“+”接线柱流入，“—”接线柱流出（3）所测电流不能超出电流表的量程（4）不允许不经用电器直接将电流表连在电源的两极上读数量程0~0.6A0~3A分度值0.02A0.1A电压定义电压是使电路中形成电流的原因符号U单位伏特（V）常用千伏（kV）毫伏（mV）测量工具电压表使用规则使用前要检查指针是否指零，如没有指零则需调零使用时（1）要将电压表与被测用电器并联（2）必须电流从电压表的“+”接线柱流入，“—”接线柱流出（3）所测电压不能超出电压表的量程（4）可以不经用电器直接将电压表连在电源的两极上读数量程0~3V0~15V分度值0.1V0.5V电阻定义导体对电流阻碍作用的大小叫电阻符号R单位欧姆（Ω）常用千欧（KΩ）兆欧（MΩ）决定因素材料、长度、横截面积  （还受到温度的影响）典例讲解例1．关于电流和电流的方向，下列说法中正确的是（　　）A．电流是由电荷移动形成的 B．在电源外部，电流从电源的负极流向正极 C．物理学规定正电荷定向移动的方向为电流方向 D．金属导体中的电流方向与自由电子定向移动方向相同【分析】（1）电荷的定向移动形成电流；（2）在电源外部，电流从电源的正极经用电器流向负极，在电源内部，电流从电源的负极流向正极；（3）物理学中把正电荷定向移动的方向规定为电流方向，电流方向与负电荷定向移动的方向相反。【解答】A、电流是由电荷定向移动形成的，故A错误；B、在电源外部，电流从电源的正极经用电器流向负极，故B错误；C、物理学中把正电荷定向移动的方向规定为电流方向，故C正确；D、金属导体中的电流方向与自由电子定向移动方向相反，故D错误。故选：C。例2．如图的电路，闭合开关，以下判断正确的是（　　）A．灯L1，L2串联 B．电流表A1测灯L1 C．电流表A2测灯L1 D．电流表A2测干路电流【分析】根据电流的流向法，找出电流的路径，再根据串并联电路的特点做出判断，根据电流表串联的用电器即可判断电流表测量的对象。【解答】A．读图可知，电流从电源的正极出发，经过电流表A1，再分别流经两只灯泡，所以灯L1、L2并联，故A错误；B．读图可知，电流表A1在干路上，所以电流表A1测两灯的总电流，故B错误；CD．图中电流表A2与灯L1串联在同一支路中，所以电流表A2测灯L1的电流，故C正确、D错误。故选：C。例3．有“0～0.6A”和“0～3A”两个量程的电流表，小明在实验中接入了“0～0.6A”这一量程，但他读数时用了“0～3A”的量程，读数为2.3A，则实际电流的大小为（　　）A．0.7A B．2.3A C．0.43A D．0.46A【分析】使用电流表测量电路电流过程中，电流表的指针在同一刻度时，大量程的读数是小量程的读数的5倍。【解答】电流表的“0～3A”的量程的分度值为0.1A，“0～0.6A”的量程的分度值为0.02A，故当指针正好指在2.3A的刻度上时，小量程对应的刻度是0.46A。故选：D。例4.如图所示，S闭合后，下列说法中正确的是（　　）A．灯L1、L2串联，电压表测L1的电压 B．灯L1、L2串联，电压表测L2的电压 C．灯L1、L2并联，电压表测L1的电压 D．灯L1、L2并联，电压表测L2的电压【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径。明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象。【解答】根据电路图可知，闭合开关S后，电流只有一条路径，因此该电路为串联电路；电压表并联到了灯泡L1的两端，测量的是L1两端的电压，故A正确。故选：A。例5.关于导体电阻，下列说法正确的是（　　）A．导体的电阻由其两端的电压和通过导体的电流共同决定 B．导体两端的电压为零时，导体的电阻为零 C．只增加导体的横截面积，导体的电阻增大 D．导体的电阻越小，表示导体对电流的阻碍作用越小【分析】导体对电流阻碍作用的大小叫电阻。电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，且导体越长、横截面积越小，电阻越大。【解答】A、导体的电阻与导体的材料、长度和横截面积有关，与导体两端电压和通过电流无关，故A错误；B、导体的电阻是导体本身的一种性质，与导体两端电压无关，导体两端的电压为零时，导体的电阻并不为零，故B错误；C、只增加导体的横截面积，导体的电阻减小，故C错误；D、导体的电阻表示的是导体对电流的阻碍作用，电阻越小，说明导体对电流的阻碍作用越小，故D正确。故选：D。例6.如图所示电路中，L1、L2是两个相同的灯泡，①②③可能为电流表或者电压表，当开关S闭合，下列分析正确的是（　　）A．若L1、L2同时发光，②③不能是同种电表 B．若②③是电流表，L1、L2正常发光，②③两表的示数相同 C．若①②都是电流表，L2一定不发光 D．若①③是电压表，L2可能会发光【分析】（1）电流表要和被测用电器串联，电压表和被测用电器并联；（2）根据电流表和电压表的使用及电路的结构进行分析。电流表相当于导线，电压表相当于断路。【解答】A、若L1、L2同时发光，②③同为电流表，①为电压表时，该电路为并联电路，两灯都发光，故A错误；B、若②③是电流表，L1、L2正常发光，②测量干路中的电流，③测量的是一条支路中的电流，根据并联电路的电流规律可知，②③两表的示数不相同，故B错误；C、若①②都是电流表，L2会被短路，一定不发光，故C正确；D、若①③是电压表，通过L2无电流，则L2不会发光，故D错误。故选：C。
