中考物理热点复习精讲精练

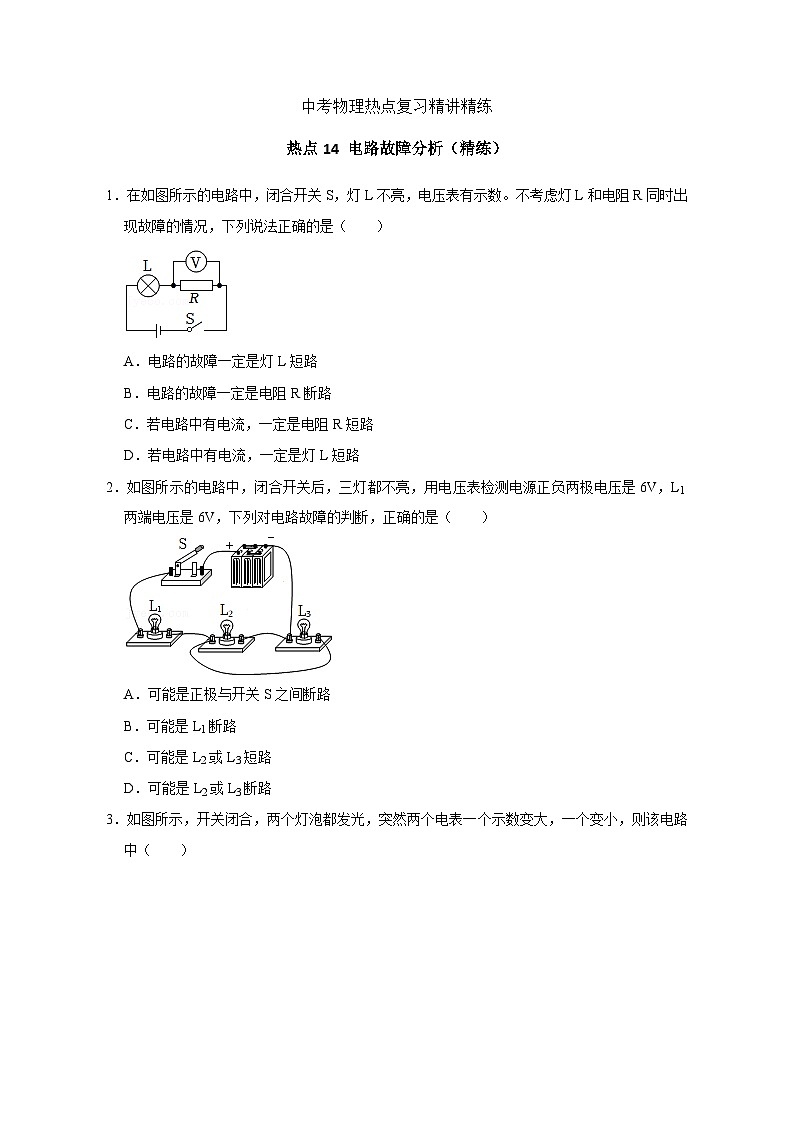

热点14 电路故障分析（精练）

1．在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数。不考虑灯L和电阻R同时出现故障的情况，下列说法正确的是（　　）

A．电路的故障一定是灯L短路
B．电路的故障一定是电阻R断路
C．若电路中有电流，一定是电阻R短路
D．若电路中有电流，一定是灯L短路
2．如图所示的电路中，闭合开关后，三灯都不亮，用电压表检测电源正负两极电压是6V，L1两端电压是6V，下列对电路故障的判断，正确的是（　　）

A．可能是正极与开关S之间断路
B．可能是L1断路
C．可能是L2或L3短路
D．可能是L2或L3断路

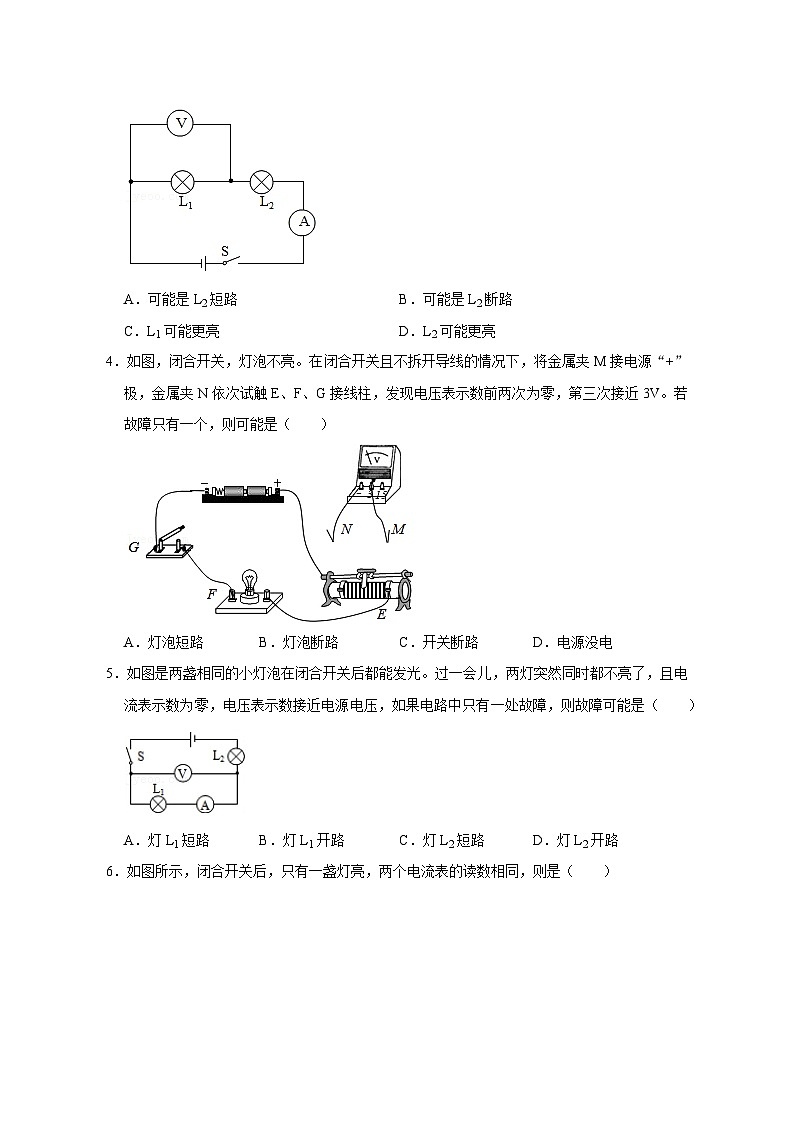

3．如图所示，开关闭合，两个灯泡都发光，突然两个电表一个示数变大，一个变小，则该电路中（　　）

A．可能是L2短路 B．可能是L2断路
C．L1可能更亮 D．L2可能更亮
4．如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将金属夹M接电源“+”极，金属夹N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是（　　）

A．灯泡短路 B．灯泡断路 C．开关断路 D．电源没电
5．如图是两盏相同的小灯泡在闭合开关后都能发光。过一会儿，两灯突然同时都不亮了，且电流表示数为零，电压表示数接近电源电压，如果电路中只有一处故障，则故障可能是（　　）

A．灯L1短路 B．灯L1开路 C．灯L2短路 D．灯L2开路
6．如图所示，闭合开关后，只有一盏灯亮，两个电流表的读数相同，则是（　　）

A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
7．如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表无示数。则电路故障是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
8．在“探究串联电路电压特点”时，某同学设计的电路如图所示。闭合开关后，下列对于实验过程中出现的现象及分析正确的是（　　）

A．若两灯都不亮，一定是L1短路
B．若L1比L2亮，则通过L1的电流一定大
C．若L1比L2亮，则L1两端的电压一定大
D．若电压表示数为零，一定是L2断路
9．如图所示电路，闭合开关后，灯L不发光，移动滑动变阻器R的滑片P，电流表示数增大，电压表示数不变。则下列判断正确的是（　　）

A．灯L断路，滑片P左移 B．灯L断路，滑片P右移
C．灯L短路，滑片P右移 D．灯L短路，滑片P左移
10．如图所示，闭合开关S，两表均有示数，过一会儿，发现电压表示数突然变大，电流表示数突然变为零，已知只有一个灯泡发生故障，则下列说法中正确的是（　　）

A．此时灯L1短路且L2仍然发光
B．此时灯L2短路且L1仍然发光
C．此时灯L1断路且灯L2不再发光
D．此时灯L2断路且灯L1不再发光
11．如图所示的串联电路，当闭合开关后两灯都不亮。为了检测电路故障，小然将电压表接在灯L1两端，发现电压表有明显示数；将电压表接在灯L2两端，发现电压表无示数，则电路的故障可能是（　　）

A．L1短路 B．L1开路 C．L2短路 D．L2开路
12．如图所示是林红同学做实验时的电路图。闭合开关S，小灯泡L1、L2都不发光，电流表没有示数，电压表有示数，则下列分析电路故障正确的是（　　）

A．小灯泡L1短路 B．小灯泡L1开路
C．小灯泡L2开路 D．小灯泡L2短路
13．如图，当开关闭合后，L1不亮，L2亮，电压表没有示数，则下列判断正确的是（　　）

A．可能是电源电压太低 B．可能是L1短路了
C．可能是L1比L2电流小 D．可能是L2短路了
14．如图所示的电路，闭合开关S，灯L1、L2都不亮，电流表没有示数，电压表示数接近电源电压，则故障可能是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
15．如图所示，闭合开关，小灯泡不亮，电流表无示数，电压表有明显的示数。若电路只有一处故障，则故障可能是（　　）

A．L断路 B．R断路 C．R短路 D．L短路
16．在如图所示的电路中，电源电压保持不变。闭合开关S，两灯都发光，两个电表都有明显示数。过一会儿，其中一灯熄灭，另一灯仍发光，其中一个电表的示数变为零，另一个电表的示数不变。若电路中只有两灯中的一灯发生故障，则电路的故障是（　　）

A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路
17．如图所示，电源电压为3V，L1、L2为两个不同规格的小灯泡，当闭合开关S后，两灯都不亮。用电压表测得A、B两点之间的电压为零，B、C两点之间的电压为3V。则下列判断中，正确的是（　　）

A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．开关接触不良 D．灯泡L2被短路
18．如图甲所示的电路中，闭合开关。电流表A1、A2的示数均如图乙所示。则电路的一处故障是（　　）
A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路
19．如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（　　）

A．小灯泡短路 B．小灯泡断（开）路
C．滑动变阻器断（开）路 D．开关接触不良
20．如图所示电路，开关闭合后，两灯都不亮。用电流表接在a、b两点后，两灯仍不亮；再用此电流表接在b、c两点后，两灯还是不亮；仍然用此电流表接在c、d两点后，两灯还是不亮；最后用此电流表接在b、d两点后，灯L1亮而灯L2不亮，那么故障可能是（　　）

A．灯L2断路
B．开关的接线柱处断路
C．灯L2和开关的接线柱处同时断路
D．灯L1和开关的接线柱处同时断路
21．如图所示电路，闭合开关发现两灯泡都不亮，电流表示数为零，电压表示数接近电源电压。若电路中只有一处故障，可能是（　　）

A．灯泡L1开路 B．灯泡L1短路 C．灯泡L2开路 D．灯泡L2短路
22．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，第二次、第三次接近3V。若故障只有一个，则可能是（　　）

A．灯泡断路 B．灯泡短路 C．开关断路 D．电源没电
23．如图所示，当开关S和S1都闭合时，两灯L1、L2均正常发光，电流表都有示数；突然一盏灯熄灭了，此时两个电流表的示数都变小，则可能出现的电路故障是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
24．如图所示的电路，电源电压3V。闭合开关，灯L1和灯L2均不发光，已知导线及各处连接完好。为了查找故障，用电压表测得三次接线柱间的电压如表所示，若电路只有一处故障，则（　　）
两接线柱
电压表示数
A和B
3V
E和H
3V
F和H
0V

A．灯L1一定发生短路故障 B．灯L1一定发生断路故障
C．灯L2一定发生短路故障 D．灯L2一定发生断路故障
25．如图所示电路，电源电压为3V，当开关S闭合后，两灯都不发光且电压表的示数为0，产生这一现象的原因可能是（　　）

A．灯泡L1处短路 B．灯泡L2处短路
C．灯泡L1处开路 D．灯泡L2处开路
26．如图所示的电路中，电源电压为3V，闭合开关S后，电路中只有一只灯泡在发光，且电压表的示数为3V，由此可以判断出（　　）

A．灯L1开路 B．灯L2开路 C．灯L1短路 D．灯L2短路
27．如图所示电路，开关S闭合时，电流表有示数，电压表无示数；开关S断开时，电流表、电压表均无示数，电路仅有一处故障，下列说法正确的是（　　）

A．电阻R1断路 B．电阻R2断路 C．电阻R2短路 D．电阻R3断路










答案详解
1．【分析】分析电路图可知，灯泡和电阻串联，电压表测量R两端电压；电路故障包括短路和断路；根据电压表的示数和灯泡的亮暗情况分析电路故障。
【解答】解：根据电路图可知，灯泡和电阻串联，电压表测量R两端电压；
闭合开关S，灯L不亮，这说明电路出现了断路故障或灯泡短路；电压表有示数，这说明电压表与电源之间是接通的，若电路中有电流，说明电路是通路，所以故障是灯泡短路，故D说法正确。
故选：D。
2．【分析】电路故障包括短路和断路；三个电灯都不亮，说明是断路，而电压表有读数说明电压表与电源两极相连。据此分析故障所在。
【解答】解：当开关S闭合后，灯L3、L2并联后再与L1串联在电路中；三灯都不亮，这说明干路出现了断路现象；用电压表检测电源正负两极电压是6V，则电源电压为6V；L1两端电压是6V，这说明电压表与电源之间是接通的，所以故障是L1断路。
故选：B。
3．【分析】由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压；根据四种可能故障分析电流表和电压表示数的变化，并确定两灯的亮度变化，从而选出正确的答案。
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压，由串联电路的电压特点可知电压表的示数小于电源电压；
A．如果是L2短路，则电路变为只有L1的电路，电路中电流会增大，则电流表示数增大，电压表测量电源电压，则电压表示数增大，故A不符合题意；
B．如果是L2断路，则整个电路断路，电流表、电压表均无示数，故B不符合题意；
CD．如果是L1短路，则电压表也被短路，示数减小，电路变为只有L2的电路，电路中电流会增大，则电流表示数增大，符合题意，所以L1将不亮，L2会更亮；
如果L1断路，两灯都不发光，故C不符合题意，D符合题意。
故选：D。
4．【分析】闭合开关，该电路为串联电路，灯泡不亮，说明灯泡短路或电路中有断路故障；已知故障只有一个，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，根据电压表的示数情况确定故障类型以及故障位置。
【解答】解：闭合开关，该电路为串联电路，灯泡不亮，说明灯泡短路或电路中有断路故障；
在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，且故障只有一个。
N接G时，电压表有示数，说明电源有电，G点到负极间是通路；N分别接E、F时，电压表无示数，说明灯泡没有短路，且F点到负极间有断路故障，而G点到负极间又是通路，所以可以判定断路在F点和G之间，则原因是开关断路。
故选：C。
5．【分析】当闭合开关后，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压。根据电流表的示数情况判断电路故障，根据电压表的示数情况判断故障的位置。
【解答】解：当闭合开关后，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压；两只灯泡都不亮，并且电流表无示数，说明电路发生了断路，而电压表有示数，说明电压表能与电源相通，故是灯泡L1开路。
故选：B。
6．【分析】根据串并联的电流特点分析；并联电路中，干路中的电流等于各支路电流之和。
【解答】解：读图可知，两个灯泡并联，电流表A1测干路电流，电流表A2测灯L2支路电流。在正常情况下，干路和支路上的电流表的示数应不同，并且干路上的电流表的示数应大于支路上的电流表的示数；现象两电流表示数相等，说明另一支路中没有电流，故是灯L1断路了。
故选：A。
7．【分析】由图可知，该电路为串联电路；闭合开关灯泡不亮，原因有两个：断路或短路，已知两灯都不亮，所以不可能是一灯短路，只能是断路。
【解答】解：由图可知，该电路为串联电路；闭合开关两灯均不亮，说明电路出现了断路情况；将电压表并联在灯泡L1两端时，电压表无示数，说明电压表与电源的正负极之间是断开的，所以故障是灯L2断路。
故选：D。
8．【分析】根据电路图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；根据闭合开关后灯泡的发光情况、串联电路的电流规律和电压规律、P＝UI分析各个选项。
【解答】解：根据电路图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；
A、若两灯都不亮，这说明电路中无电流，电路出现了断路现象；若L1短路，则电路是通路，L2会发光，故A错误；
B、由于该电路为串联电路，通过两个灯泡的电流是相同的，故B错误；
C、若L1比L2亮，这说明L1的实际功率大，根据P＝UI可知，L1两端的电压一定大，故C正确；
D、若电压表示数为零，故障可能是L2断路，也可能是灯泡L1短路，故D错误。
故选：C。
9．【分析】由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压；闭合开关后，灯L不发光，移动滑动变阻器R的滑片P，电流表示数增大，这说明电路是通路；根据电压表示数的变化情况分析电路的故障。
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压；闭合开关后，灯L不发光，移动滑动变阻器R的滑片P，电流表示数增大，这说明电路是通路，电路出现了短路现象；滑片移动过程中，电压表示数不变，这说明电压表测量的是电源电压，所以故障是灯泡短路；电流表示数变大，根据欧姆定律可知，电路中的电阻变小，所以滑片向左移动，故D正确。
故选：D。
10．【分析】电路故障一般分为短路和断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；根据电流表示数和电压表示数分析电路故障的原因。
【解答】解：当开关S闭合后，两表均有示数，两个灯泡串联，电压表测量L1两端的电压，电流表测量电路中的电流；
过一会儿电路中电流变为0，说明出现了断路，电压表示数突然变大，说明电压表测量电源的电压了，即电压表与电源之间是接通的，所以故障是灯L1断路，两个灯泡都不发光。
故选：C。
11．【分析】由电路图知，两灯串联；闭合开关两灯都不亮，说明电路出现了开路现象，根据电压表示数分析电路故障的原因。
【解答】解：由电路图知，两灯串联；闭合开关两灯都不亮，说明电路出现了开路现象；小然将电压表接在灯L1两端，发现电压表有明显示数，这说明电压表与电源之间是接通的；将电压表接在灯L2两端，发现电压表无示数，这说明电压表与电源之间是断开的，所以故障是L1开路。
故选：B。
12．【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有开路现象；电压表有示数，说明电压表到电源两极是连通的，所以在L1处有断路故障。
【解答】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测电路中的电流；
闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有开路现象；电压表有示数，说明电压表两端能与电源两极连通，则灯泡L2是完好的，所以故障原因是灯泡L1开路。
故选：B。
13．【分析】由电路图知，两灯串联，电压表测量灯泡L1两端的电压；根据灯泡的发光情况、电压表的示数分析电路故障的原因；在串联电路中，电流处处相同。
【解答】解：由电路图知，两灯串联，电压表测量灯泡L1两端的电压；
当开关闭合后，L1不亮，L2亮，这说明电路是通路，电路出现了短路现象；电压表无示数，说明与电压表并联部分的电阻为0，所以故障可能是L1短路；由于是串联电路，所以通过两个灯泡的电流是相同的；如果电源电压太低，则电压表会有示数；
综上所述，B正确。
故选：B。
14．【分析】由图可知，两灯串联，电压表测量灯泡L2两端的电压；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，据此分析电路故障的原因。
【解答】解：由图可知，两灯串联，电压表测量灯泡L2两端的电压；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，所以故障是灯L2断路。
故选：D。
15．【分析】闭合开关后，发现小灯泡不亮，电流表无示数，电压表有示数，说明电路出现断路，并且电压表能与电源相通，据此分析故障所在。
【解答】解：根据电路图可知，R与L串联，电压表测量R两端电压，电流表测量电路中的电流；
当闭合开关后，灯泡不亮，并且电流表无示数，说明电路发生了断路，而电压表有示数，说明电压表与电源相通，故障是R断路。
故选：B。
16．【分析】首先对电路进行分析，明确开关闭合后灯泡的连接方式及电表的测量位置，然后根据电表示数情况确定故障原因。
【解答】解：由图知，闭合开关，两只灯泡并联，电压表测量电源电压（也是支路电压），电流表测量通过L2的电流。
AC、无论是L1或L2短路，都会造成电源短路，烧坏电源，两灯都不亮，所以故障不可能是短路，故AC错误；
B、如果灯L1断路不能发光，电压表测量电源电压示数不变；由于并联电路各支路用电器工作状态互不影响，所以电流表示数不变，故B错误；
D、如果灯L2断路不能发光，电压表测量电源电压示数不变；L2支路断路，所以电流表示数变为零，L1不受影响仍然发光，故D正确。
故选：D。
17．【分析】闭合开关灯泡不亮，原因有两个：断路或短路。已知两灯串联都不亮，所以不可能是一灯短路，只能是断路，根据电压表的示数情况确定故障位置。
【解答】解：已知两灯串联，闭合开关后，两灯都不亮，所以不可能是一灯短路，只能是断路；将电压表并联在L1两端时（AB两点），电压表示数为0，说明A、B两点与电源间存在断路；将电压表并联到BC两点时，电压表有示数，且等于电源电压，说明电压表与电源正负极之间是接通的，所以故障是与电压表并联的灯泡L2的灯丝断了；故B正确。
故选：B。
18．【分析】根据甲图可知，该电路为并联电路，电流表A1测量干路中的电流，电流表A2测量通过灯泡L2的电流；根据两个电流表的示数和并联电路的电流规律分析电路故障的原因。
【解答】解：根据甲图可知，该电路为并联电路，电流表A1测量干路中的电流，电流表A2测量通过灯泡L2的电流；
闭合开关，电流表A1、A2的示数均如图乙所示，这说明两个电流表的示数是相同，测量的是同一个电流，灯L2是正常的，所以故障是灯L1断路；若灯L1短路，则电源会被短路。
故选：B。
19．【分析】由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡两端的电压；根据电流表示数分析电路故障的种类，根据电压表示数分析电路故障的原因。
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡两端的电压；
开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，这说明电路出现了断路现象；
电压表有示数且不变，这说明电压表与电源之间是接通的，所以故障是与电压表并联的灯泡断路。
故选：B。
20．【分析】（1）电流表我们可以看成是导线。
（2）在串联电路中，各用电器相互影响；开关控制整个电路。若开关闭合后，用电器无法工作，则电路中存在断路。
【解答】解：如图所示的电路中，两个灯是串联的。闭合开关后，两个灯都不亮，说明电路中存在断路。
A、若只是灯L2断路，用电流表接在a、b两点后，灯L1被短路，两灯都不亮；用此电流表接在b、c两点后，电路将是通路，灯L1会亮，与题意不符，故A错误。
B、若开关的接线柱处断路，用电流表接在a、b两点后，灯L1被短路，两灯都不亮；用此电流表接在b、c两点后，灯L2被短路，两灯仍不亮；用此电流表接在c、d两点后，电路将是通路，两灯都会亮，与题意不符，故B错误。
C、若灯L2和开关的接线柱处同时断路，用电流表接在a、b两点后，灯L1被短路，因开关的接线柱处断路，两灯都不亮；用电流表接在b、c两点后，灯L2被短路，因开关的接线柱处断路，两灯都不亮；用电流表接在c、d两点后，因灯L2断路，两灯都不亮；用电流表接在b、d两点后，灯L2被短路，电源、灯L1、电流表构成通路，灯L1亮，符合题意，故C正确。
D、若灯L1和开关的接线柱处同时断路，用电流表接在a、b两点后，灯L1被短路，因开关断路，两灯都不亮；用电流表接在b、c两点后，灯L2被短路，因开关断路，则两灯都不亮；用电流表接在c、d两点后，因灯L1断路，则两灯都不亮；用电流表接在b、d两点后，灯L2被短路，因灯L1断路，两灯都不亮，故D错误。
故选：C。
21．【分析】当闭合开关后，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压。根据电流表的示数情况判断电路故障，根据电压表的示数情况判断故障的位置。
【解答】解：当闭合开关后，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压；两只灯泡都不亮，并且电流表无示数，说明电路发生了断路，而电压表有示数，说明电压表能与电源相通，故是灯泡L1开路。
故选：A。
22．【分析】用电压表检查电路故障时，当电路出现一处断路时，如果断路在电压表并联的两点之间，电压表串联在电路中，测电源电压，电压表示数等于电源电压；如果断路在电压表并联的两点之外，电压表并联的部分无电流，无电压，电压表示数为0。
【解答】解：由题意可知，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，第二次、第三次接近3V，且故障只有一个；
A、一节干电池的电压约1.5V，电源由两节干电池组成，则电源电压是U＝×1.5V＝3V，如果灯泡断路，将M接电源“+”极，N试触E接线柱，电压表示数为零，N试触F、G接线柱，电路是通路，电压表有示数，接近3V，故A符合题意；
B、如果是灯泡短路，将M接电源“+”极，N试触E接线柱，电路是通路，电压表有示数，接近3V，N试触F、G接线柱，电路是通路，电压表有示数，接近3V，故B不符合题意；
C、如果是开关断路，将M接电源“+”极，N试触E、F接线柱，电路是断路，电压表示数为零，N试触G接线柱，电路是通路，电压表有示数，接近3V，故C不符合题意；
D、如果电源没电，将M接电源“+”极，N依次试触E、F、G接线柱，电压表示数都为零，故D不符合题意。
故选：A。
23．【分析】根据题目中“一段时间后，其中一盏灯突然熄灭，此时二个电流表的读数均变小”，对各个选项逐个分析即可判断。
【解答】解：由图可知，灯L1、L2并联，A1测干路电流，A2测L2的电流：
A、若灯L1短路，此时电源发生短路，则两盏灯都不会发光，故A错误；
B、若灯L2短路，此时电源发生短路，则两盏灯都不会发光，故B错误；
C、若灯L1断路，此时L1熄灭，L2发光，原来电流表A2测的是的L2电流，现在仍测该灯泡的电流，故其示数不变，故C错误；
D、若灯L2断路，L2熄灭，L1发光，此时电流表A2示数为0，即示数变小，A1原来测的是两灯泡的总电流，现在测的是L1的电流，故其示数也变小，故D正确。
故选：D。
24．【分析】由图可知，两灯串联，灯泡不了说明存在断路，用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路。
【解答】解：电源电压3V，闭合开关，两灯串联，灯L1和L2灯均不发光，已知导线及各处连接完好，这表明电路中出现了断路故障，不会是短路，故AC错误；
用电压表检测时，发现AB间电压不为零，说明电源完好；FH间的电压为零，表明CDEF之间出现了断路，则灯L1一定发生断路故障；故B正确，D错误。
故选：B。
25．【分析】闭合开关，两灯泡并联接入电路，电压表测灯泡L2两端的电压，两灯都不发光，说明电路断路，电压表的示数为0，说明电压表没有串联接入电路，据此分析电路故障。
【解答】解：闭合开关，两灯泡并联接入电路，电压表测灯泡L2两端的电压，两灯都不发光，说明电路断路，电压表的示数为0，说明电压表没有串联接入电路，所以电路故障是灯泡L1处开路。
故选：C。
26．【分析】由图可知，该电路为串联电路，电压表测量灯泡L2两端的电压；根据灯泡的发光情况和电压表的示数分析电路故障。
【解答】解：由图可知，该电路为两灯串联的电路，电流只有一条路径，由于有一只灯泡在发光，因此电路故障不是断路，发生了短路现象；
电压表示数为3V，说明电压表测量的是电源电压，所以故障是灯泡L1短路。
故选：C。
27．【分析】电路故障有两种：断路和短路，根据电流表、电压表的示数分析故障的原因。
【解答】解：开关S断开时，该电路为串联电路，电流表测量电路中的电流，电压表测量R2两端的电压；电流表无示数，说明电路出现了断路现象；电压表无示数，说明电压表与电源之间是断开的，所以故障可能是R3断路或R1断路；
S闭合时，只有R3接入电路中，电流表测量电路中的电流，有示数，说明R3是通路，电压表被短路，电压表无示数，所以故障是电阻R1断路。
故选：A。
