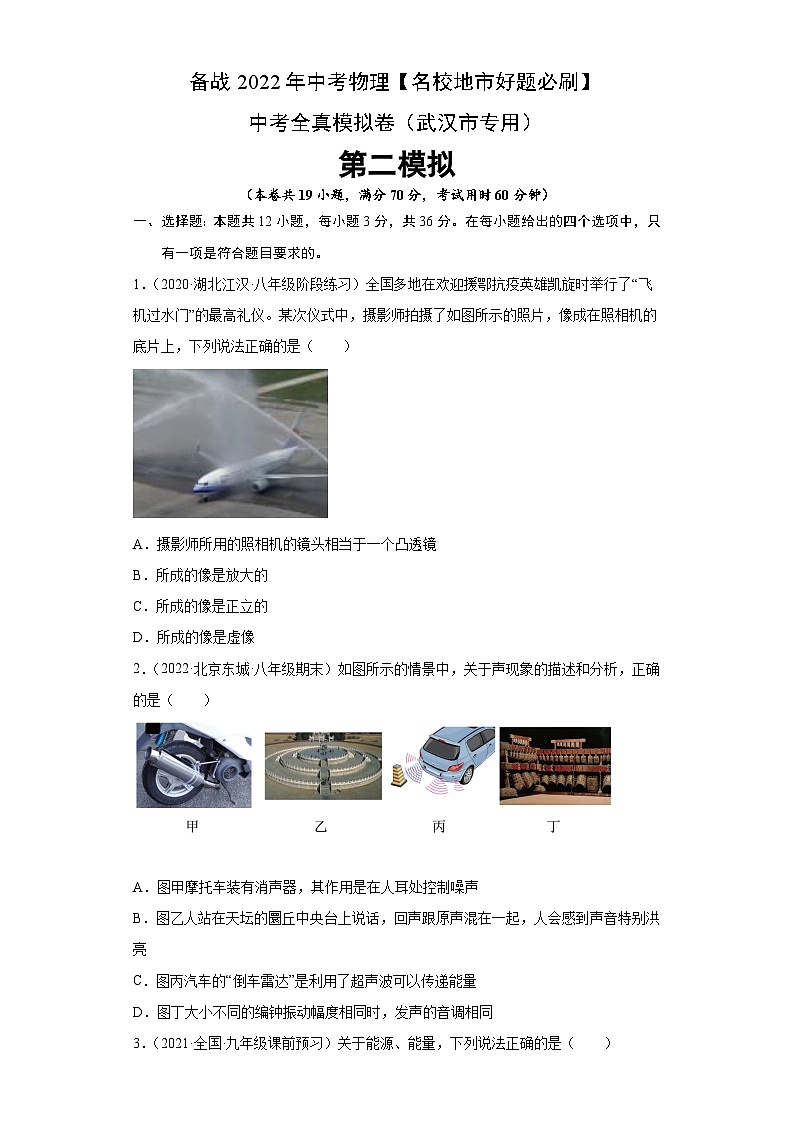

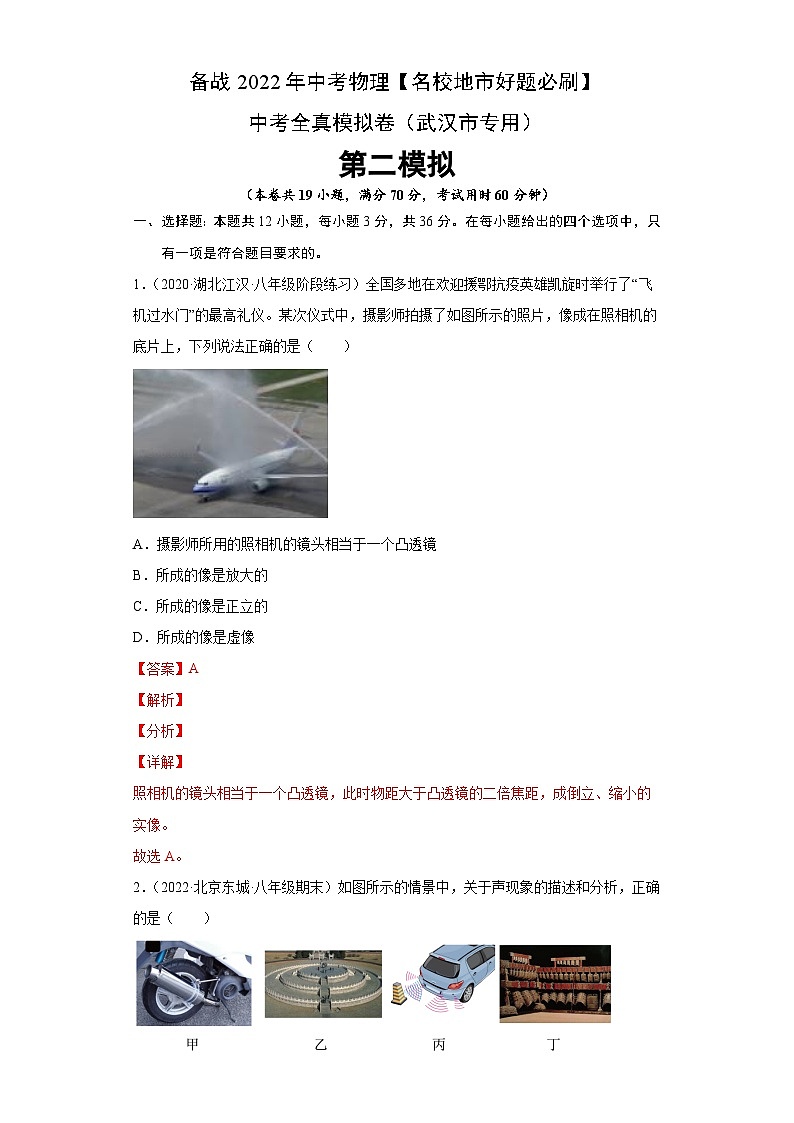

备战2022年中考物理【名校地市好题必刷】
中考全真模拟卷（武汉市专用）
第二模拟
（本卷共19小题，满分70分，考试用时60分钟）
一、选择题：本题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（2020·湖北江汉·八年级阶段练习）全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中，摄影师拍摄了如图所示的照片，像成在照相机的底片上，下列说法正确的是（　　）

A．摄影师所用的照相机的镜头相当于一个凸透镜
B．所成的像是放大的
C．所成的像是正立的
D．所成的像是虚像
【答案】A
【解析】
【分析】
【详解】
照相机的镜头相当于一个凸透镜，此时物距大于凸透镜的二倍焦距，成倒立、缩小的实像。
故选A。

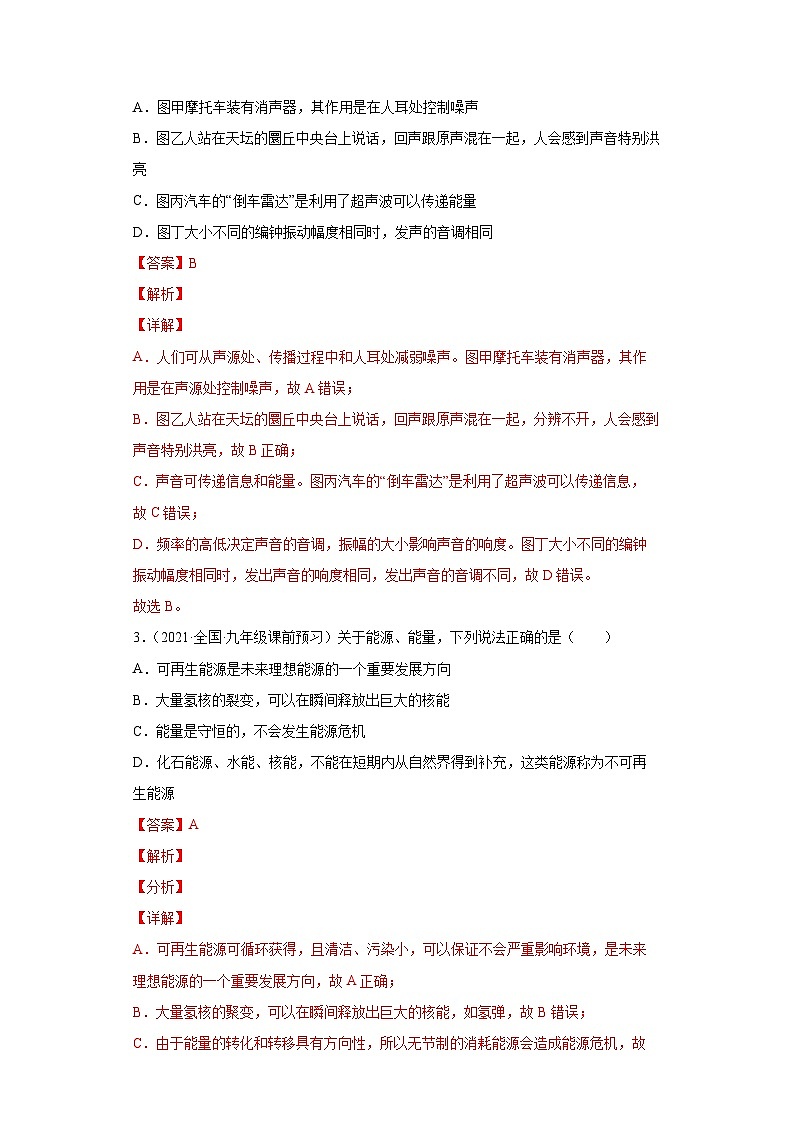

2．（2022·北京东城·八年级期末）如图所示的情景中，关于声现象的描述和分析，正确的是（　　）


A．图甲摩托车装有消声器，其作用是在人耳处控制噪声
B．图乙人站在天坛的圜丘中央台上说话，回声跟原声混在一起，人会感到声音特别洪亮
C．图丙汽车的“倒车雷达”是利用了超声波可以传递能量
D．图丁大小不同的编钟振动幅度相同时，发声的音调相同
【答案】B
【解析】
【详解】
A．人们可从声源处、传播过程中和人耳处减弱噪声。图甲摩托车装有消声器，其作用是在声源处控制噪声，故A错误；
B．图乙人站在天坛的圜丘中央台上说话，回声跟原声混在一起，分辨不开，人会感到声音特别洪亮，故B正确；
C．声音可传递信息和能量。图丙汽车的“倒车雷达”是利用了超声波可以传递信息，故C错误；
D．频率的高低决定声音的音调，振幅的大小影响声音的响度。图丁大小不同的编钟振动幅度相同时，发出声音的响度相同，发出声音的音调不同，故D错误。
故选B。
3．（2021·全国·九年级课前预习）关于能源、能量，下列说法正确的是（　　）
A．可再生能源是未来理想能源的一个重要发展方向
B．大量氢核的裂变，可以在瞬间释放出巨大的核能
C．能量是守恒的，不会发生能源危机
D．化石能源、水能、核能，不能在短期内从自然界得到补充，这类能源称为不可再生能源
【答案】A
【解析】
【分析】
【详解】
A．可再生能源可循环获得，且清洁、污染小，可以保证不会严重影响环境，是未来理想能源的一个重要发展方向，故A正确；
B．大量氢核的聚变，可以在瞬间释放出巨大的核能，如氢弹，故B错误；
C．由于能量的转化和转移具有方向性，所以无节制的消耗能源会造成能源危机，故C错误；
D．化石能源、核能，不能在短期内从自然界得到补充，属不可再生能源；水能可以循环使用，属可再生能源，故D错误。
故选A。

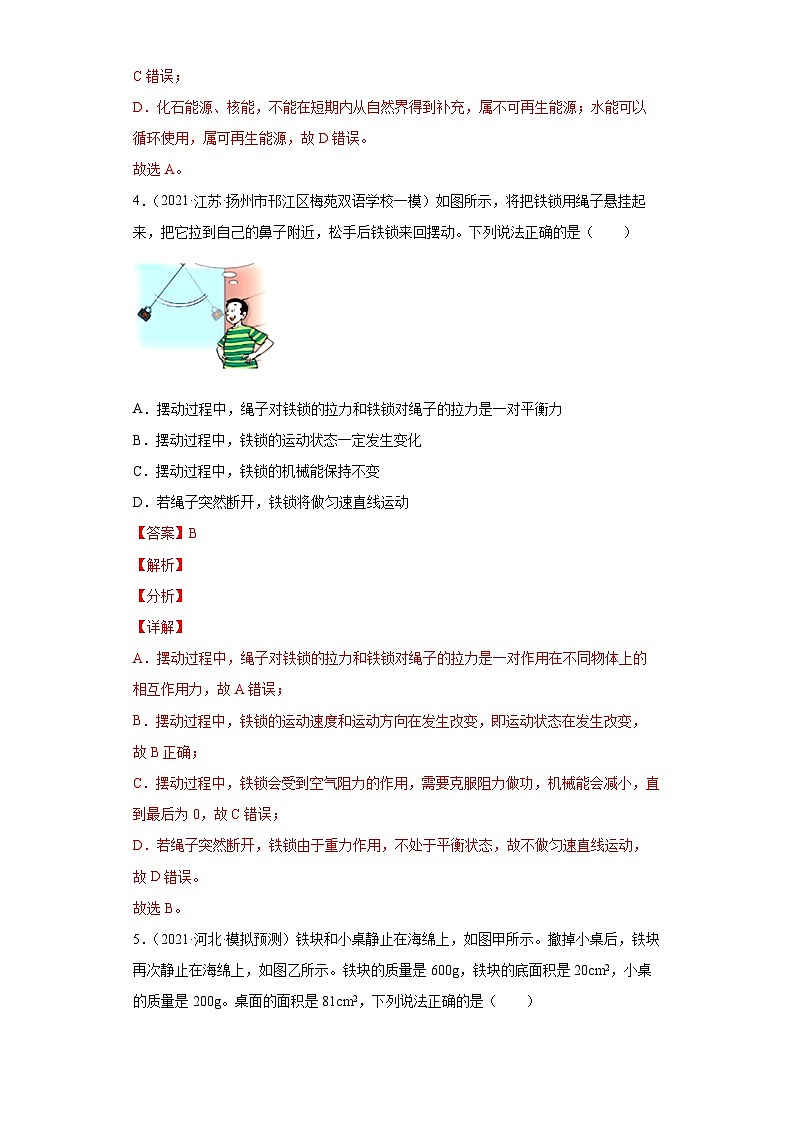

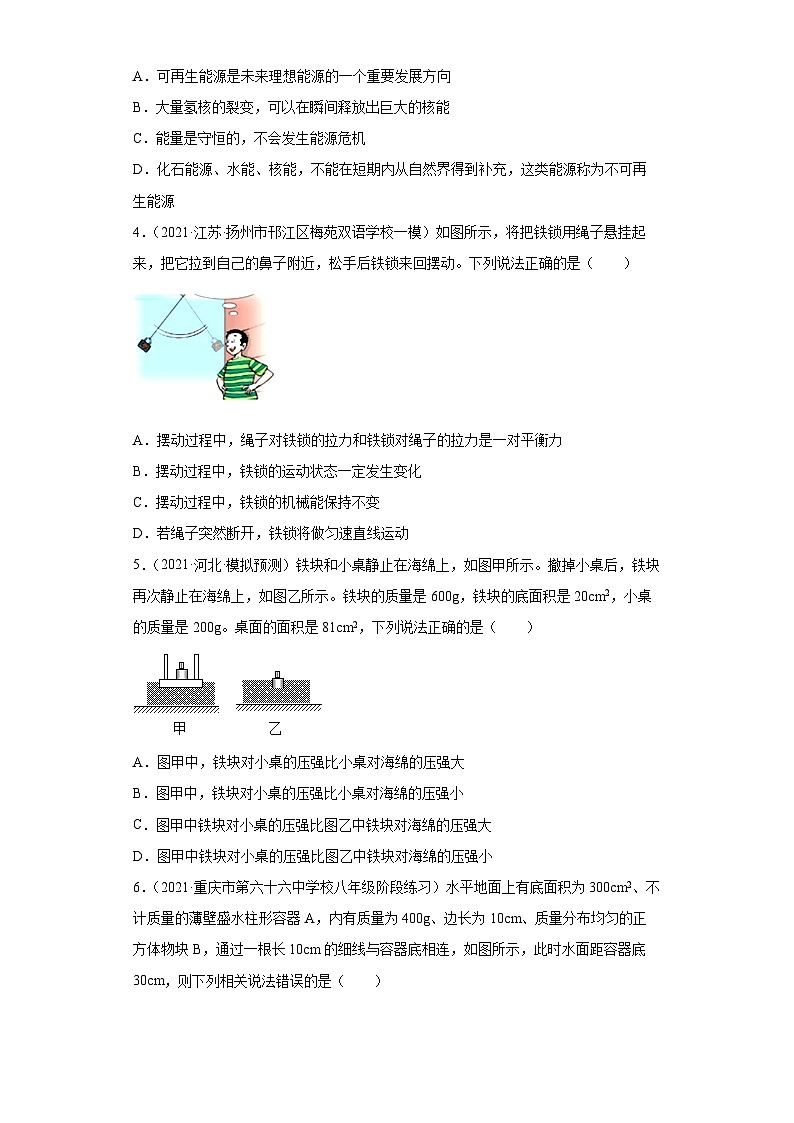

4．（2021·江苏·扬州市邗江区梅苑双语学校一模）如图所示，将把铁锁用绳子悬挂起来，把它拉到自己的鼻子附近，松手后铁锁来回摆动。下列说法正确的是（　　）

A．摆动过程中，绳子对铁锁的拉力和铁锁对绳子的拉力是一对平衡力
B．摆动过程中，铁锁的运动状态一定发生变化
C．摆动过程中，铁锁的机械能保持不变
D．若绳子突然断开，铁锁将做匀速直线运动
【答案】B
【解析】
【分析】
【详解】
A．摆动过程中，绳子对铁锁的拉力和铁锁对绳子的拉力是一对作用在不同物体上的相互作用力，故A错误；
B．摆动过程中，铁锁的运动速度和运动方向在发生改变，即运动状态在发生改变，故B正确；
C．摆动过程中，铁锁会受到空气阻力的作用，需要克服阻力做功，机械能会减小，直到最后为0，故C错误；
D．若绳子突然断开，铁锁由于重力作用，不处于平衡状态，故不做匀速直线运动，故D错误。
故选B。
5．（2021·河北·模拟预测）铁块和小桌静止在海绵上，如图甲所示。撤掉小桌后，铁块再次静止在海绵上，如图乙所示。铁块的质量是600g，铁块的底面积是20cm2，小桌的质量是200g。桌面的面积是81cm2，下列说法正确的是（　　）

A．图甲中，铁块对小桌的压强比小桌对海绵的压强大
B．图甲中，铁块对小桌的压强比小桌对海绵的压强小
C．图甲中铁块对小桌的压强比图乙中铁块对海绵的压强大
D．图甲中铁块对小桌的压强比图乙中铁块对海绵的压强小
【答案】A
【解析】
【分析】
【详解】
AB．铁块对小桌的压力等于铁块的重力
F铁块=G铁块=m铁块g=0.6kg×10N/kg=6N
铁块对小桌的压强

小桌对海绵的压力等于小桌和铁块的总重
F小桌=G总=(m铁块+m小桌)g=(0.6kg+0.2kg)×10N/kg=8N
小桌对海绵的压强

由计算可知
p铁块>p小桌
故A正确，B错误；
CD．图甲中铁块对小桌的压力和图乙中铁块对海绵的压力都等于自身的重力，故压力相等，且受力面积相同，所以图甲中铁块对小桌的压强和图乙中铁块对海绵的压强相等；故CD错误。
故选A。
6．（2021·重庆市第六十六中学校八年级阶段练习）水平地面上有底面积为300cm2、不计质量的薄壁盛水柱形容器A，内有质量为400g、边长为10cm、质量分布均匀的正方体物块B，通过一根长10cm的细线与容器底相连，如图所示，此时水面距容器底30cm，则下列相关说法错误的是（　　）

A．此时物块B受到的拉力为6N
B．容器对水平地面的压力是84N
C．剪断绳子，待物块静止后水对容器底的压强变化了200Pa
D．该物块的密度是0.6×103 kg/m3
【答案】D
【解析】
【分析】
【详解】
A.物块B的重力
G=mBg=0.4kg10N/kg=4N
物块B浸没在水中，则
V排=VB=(10cm)3=1000cm3=1 10-3m3
物块B浸没时受到的浮力为
F浮=水gV排=1.0103kg/m3 10N/kg110-3m3=10N
绳子的拉力为
F=F浮-G=10N-4N=6N
故 A正确，不符合题意；
B.容器内水的体积
V=Sh-V木=300cm230cm-1000cm3=8000cm3=810-3m3
由= 可得，水的质量
==1.0kg/m3810-3m3=8kg
因不计质量的薄壁盛水柱形容器，则容器对水平地面的压力为
F=G总=(m水+mB)g=(8kg+0.4kg)10N/kg=84N
故B正确，不符合题意；
C.当剪断绳子，待物块静止后，物块漂浮，则
=G=4N
由F浮=液gV排得，木块漂浮时排开水的体积为
===410-4m3
所以水面下降的深度为
h====0.02m
则水对容器底的压强变化量为
p=gh=1.0kg/m310N/kg=200Pa
故C正确，不符合题意；
D.物块的质量为
mB=0.4kg
物块的体积为
VB=(10cm)3=1m3
则物块的密度为
B===0.4kg/m3
故D错误，符合题意。
故选D。

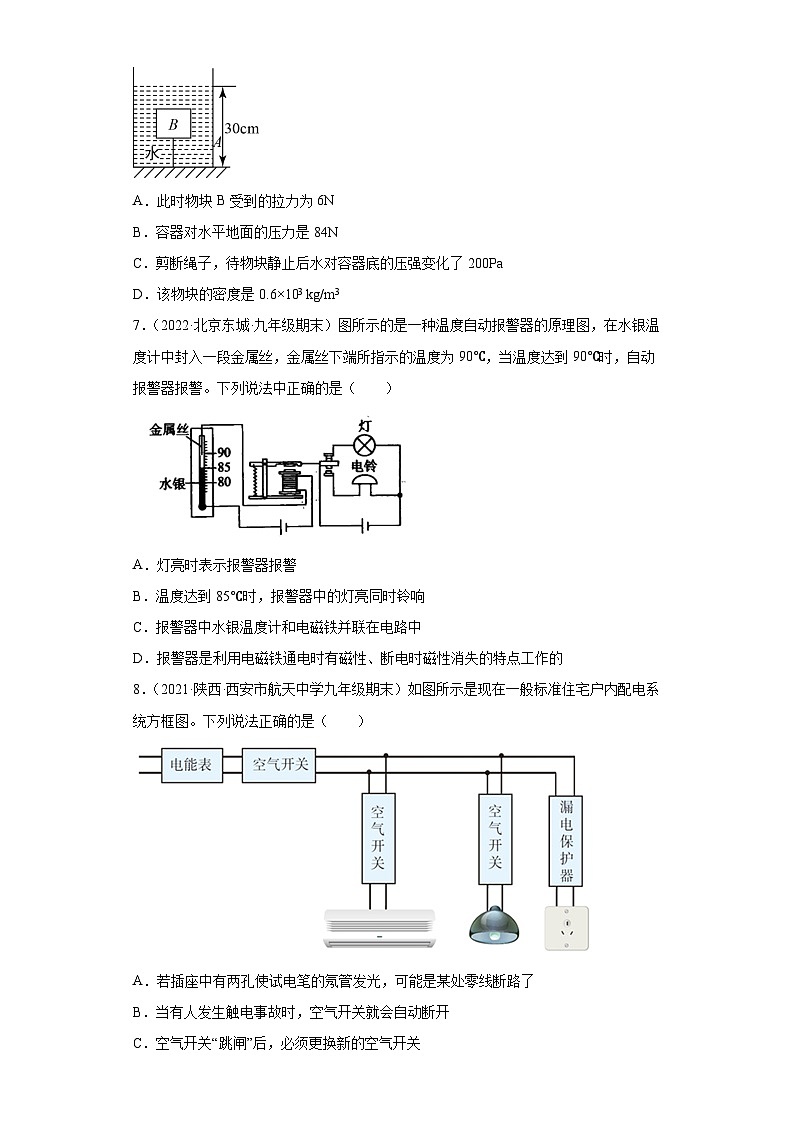

7．（2022·北京东城·九年级期末）图所示的是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为90℃，当温度达到90℃时，自动报警器报警。下列说法中正确的是（　　）

A．灯亮时表示报警器报警
B．温度达到85℃时，报警器中的灯亮同时铃响
C．报警器中水银温度计和电磁铁并联在电路中
D．报警器是利用电磁铁通电时有磁性、断电时磁性消失的特点工作的
【答案】D
【解析】
【详解】
A．如图，当温度达到90℃时，电磁继电器电路接通，电磁铁产生磁性，吸引衔铁向下运动，接通电铃，自动报警器报警，灯不亮，故A错误；
B．如图，当温度达到85℃时，电磁继电器电路断开，电磁铁失去磁性，衔铁在弹簧的拉力下向上运动，接通灯，灯亮，故B错误；
C．温度计在这里相当于一个开关，报警器中水银温度计和电磁铁串联在电路中，故C错误；
D．达到90℃或以上时，连通继电器电路，电磁铁有磁性，吸引衔铁向下运动；低于90℃时，断开继电器电路，电磁铁失去磁性，衔铁在弹簧的拉力下向上运动，故D正确。
故选D。
8．（2021·陕西·西安市航天中学九年级期末）如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（　　）

A．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了
B．当有人发生触电事故时，空气开关就会自动断开
C．空气开关“跳闸”后，必须更换新的空气开关
D．三孔插座的上孔与大地相连，并无实际作用
【答案】A
【解析】
【分析】
(1)若插座中两个孔都能使氖管发光，说明两孔都能与火线相连；三孔插座的接线规律是：左零右火上接地；
(2)漏电保护器是在发生漏电或有人触电时会出现自动跳闸；空气开关是在出现短路、过载（用电器总功率过大）时，能自动“跳闸”，对人或电路起到保护作用。
【详解】
A．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了，说明这两个孔和火线之间都是接通的，所以故障为零线断路，故A正确；
B．当有人发生触电事故时，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用，由于电路中不是电流过大，故空气开关不会跳闸，故B错误；
C．空气开关“跳闸”后，必须检查电路故障的原因，修好后才能再次闭合开关，不需要更换新的空气开关，故C错误；
D．三孔插座的上孔与大地相连，当将用电器的三脚插头插入该插座时，能将用电器的金属外壳接地，若用电器漏电，人接触用电器时，地线把人体短路，防止发生触电事故，故D错误。
故选A。
9．（2020·内蒙古·包头市第三十五中学三模）如图甲所示的电路中，电源电压保持不变，闭合S1、断开S2，S3接a，将滑动变阻器R1的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S2断开S1，S3接b，将滑动变阻器R2的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。下列说法错误的是（　　）

A．电源电压为12V B．灯泡的额定功率为24W
C．滑动变阻器R2的最大阻值为24Ω D．闭合S1断开S2，S3接a时，灯泡L的最小功率为6W
【答案】D
【解析】
【详解】
A．根据电路图可知，闭合S1、断开S2，S3接a，此时灯泡与R1串联，电压表测灯泡L的电压；当滑动变阻器R1的滑片滑动滑到最左端时，R1的电阻为0，灯泡电压达到最大值，根据图乙可知，UL＝12V，即电源电压；故A正确，不符合题意；
B．灯泡正常发光，由图乙可知，灯泡的额定电流为2A，则可以根据图象中的电流电压值算出灯泡的额定功率
P＝UI＝12V×2A＝24W
故B正确，不符合题意；
C．闭合S2断开S1，S3接b时，电路只有滑动变阻器R2工作，电压表测它的电压，电流表测电流。由于电路只有R2工作，所以电压表示数始终不变，当滑动变阻器R2的滑片滑到最右端，电阻最大，电流最小，由图乙可知最小电流为0.5A；由可得，滑动变阻器R2的最大电阻

故C正确，不符合题意；
D．由图乙可知，灯泡两端的最小电压和最小电流分别为3V、0.75A，则灯泡的最小功率
P'＝U'I'＝3V×0.75A＝2.25W
故D错误，符合题意。
故选D。
二、双选题
10．（2021·四川·中和中学九年级期中）在如图所示的两电路中，R1、R2为定值电阻，滑动变阻器R3（最大阻值为R3）相同，电源电压相等且保持不变，闭合甲图中开关S1，将滑动变阻器的滑片P从最左端移到最右端，发现电流表A1的示数变为原来的。再将甲图中的滑片移到最左端、乙图中的滑片移到最右端后，闭合开关S1、S2，发现电流表A1、A2的示数为之比为1:2；此时R1、R2消耗的电功率分别为P1、P2.以下结论正确的是（　　）


A．R1:R2=2:3 B．R1:R2=3:2 C．P1:P2=3:1 D．P1:P2=2:3
【答案】BD
【解析】
【详解】
AB．由图甲可知，R1与R3串联，电流表A1测电路中的电流，当滑片位于左端时，接入电路中的电阻为零，电路为R1的简单电路，此时电路中的电流最大，为

当滑片位于右端时，接入电路中的电阻最大，此时电路中的电流最小，为

因电源的电压不变，且滑动变阻器R3的滑片P从最左端移到最右端时，电流表A1的示数变为原来的 ，即

所以

解得
……①
图甲中滑动变阻器R3的滑片P移到最左端时，电路为R1的简单电路，电流表A1测电路中的电流，为

图乙中滑动变阻器R3滑片P移到最右端后，R2与R3的最大阻值并联，电流表A2测干路电流，为

因这两种情况下电流表Al、A2的示数为之比为1:2；即

所以
……②
由①②可得

则

故A错误，B正确；
CD．根据可知

故C错误，D正确。
故选BD。
三、多选题
11．（2020·河南辉县·八年级期中）在“探究水沸腾时温度变化的特点”实验中，某组同学用如图甲所示实验装置进行了a、b两次实验，并根据实验数据绘制了如图乙所示的图像。下列分析判断正确的是（　　）


A．安装图甲所示的器材时，温度计的玻璃泡应该浸没在水中，碰到烧杯的底部
B．实验中水沸腾时形成的大量气泡不断上升、变大，到水面破裂开来
C．实验中水的沸点是98oC，说明实验环境低于标准大气压
D．两次实验所用水的质量ma＞mb
【答案】BCD
【解析】
【详解】
A．使用温度计时，温度计的玻璃泡不能碰到容器底，故A错误；
B．当水沸腾时，水中形成大量的气泡上升，变大，破裂开来，里面的水蒸气散发到空气中，故B正确；
C．由图像可知，此时水的沸点为98℃，低于标准大气压下的100℃，故此时实验室环境下的大气压低于标准大气压，故C正确；
D．在装置相同的情况下，相同时间吸收的热量相同，根据可得水的质量与升高的温度成反比，由于，所以ma＞mb，故D正确。
故选BCD。
12．（2016·辽宁丹东·一模）飞行员驾驶“歼﹣15”舰载机从“辽宁号”航空母舰甲板上腾空而起，加速上升，则下列关于飞行员能量转化的说法中正确的是（ ）
A．动能增加，重力势能减少 B．动能增加，重力势能增加
C．重力势能增加，机械能增加 D．动能增加，机械能增加
【答案】BCD
【解析】
【详解】
试题分析：飞机起飞加速上升的过程中，飞行员的速度增大、高度增大，所以动能和重力势能都增大，机械能也增大．
所以选项BCD都是正确的．
故选BCD．
四、填空题
13．（2021·湖北·武汉市第六初级中学八年级阶段练习）（1）2020年5月18日21时47分在云南昭通市巧家县发生5.0级地震，此次地震造成4人死亡，23人受伤。地震观测站是利用___________接收器来测定何时、何地、发生了几级地震的（选填“声波”、“超声波”或“次声波”）；无论哪一种，它们在真空中都___________传播（选填“能”或“不能”）。
（2）资料显示：某一种昆虫靠翅膀振动发声，这种昆虫的翅膀在1min内能振动300次，但人类不能听到这种声音。根据你学过的声的知识，人类不能听到这种昆虫的声音的原因___________。
（3）2020年6月23日，我国北斗三号全球卫星导航系统的最后一颗组网卫星成功发射，能为全球提供导航、定位、授时和短报文等服务。“北斗”让天地互通更加智慧。在某公交车站，一同学从电子站牌上看到辆公交车需要用时6min行驶3.2km才能到达某站，由此他预测该车的速度是___________km/h，该车实际上提前8s到达此站，它的行驶速度是___________（结果保留两位小数）m/s。

【答案】     次声波     不能     昆虫翅膀振动的频率低于20Hz     32     9.09
【解析】
【详解】
（1）[1]地震时产生的声波为次声波。
[2]所有声波是不能在真空中传播的。
（2）[3]人只能听见频率为20——20000Hz之间的声音，这种昆虫翅膀1min振动300次，则它翅膀发出的声音的频率为


所以，人是听不见这种昆虫翅膀振动的声音的。
（3）[4]公交车需要用时6min行驶3.2km，其速度为


[5]当公交车提前8s到达车站，则公交车的实际速度为


五、实验题
14．（2018·江苏省江阴市第一中学八年级期中）在探究“影响摩擦力大小的因素”实验中，同学们猜想摩擦力的大小可能与以下因素有关：①接触面所受的压力；②接触面的粗糙程度；③接触面的材料；④接触面积的大小；⑤物体运动的快慢。为此，小明通过如图所示的实验进行验证。

（1）实验中每次都要用弹簧测力计水平拉木块做___________运动。
（2）对比实验___________是为了验证猜想①；
（3）对比实验甲和丙，是为了验证猜想___________；（填猜想因素的序号）
（4）小明利用图甲实验装置验证猜想④，只须在实验甲的基础上，再把木块___________放（平/侧），并按正确的方法拉动木块，发现两次弹簧测力计的示数相等，从而得出：滑动摩擦力的大小与接触面积的大小___________（“有关”或“无关”）。
【答案】     匀速直线     甲乙     ②     侧     无关
【解析】
【分析】
【详解】
（1）[1]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受平衡力的作用，拉力大小才等于摩擦力的大小，故实验中每次都要用弹簧测力计水平拉木块做匀速直线运动。
（2）[2]为了验证猜想①，即与接触面所受的压力的关系，要控制接触面粗糙程度相同，故对比实验甲、乙是为了验证猜想①。
（3）[3]对比实验甲、丙，压力相同，接触面粗糙程度不同，故是为了验证猜想②。
（4）[4][5]小明利用图甲实验装置验证猜想④，即滑动摩擦力大小与接触面积的大小关系，应保持压力大小不变，只须在实验甲的基础上，再把木块侧放，并按正确的方法拉动木块，发现两次弹簧测力计的示数相等，从而得出：滑动摩擦力的大小与接触面积的大小无关。
15．（2019·湖南株洲·九年级期末）在研究“磁场对通电导体（电流）有力的作用”实验中。

（1）利用图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入_______（填灵敏电流计或电源），根据该原理可制成_______（填发电机或电动机）；
（2）如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的（也称匀强磁场）；
①在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向 ____（填上或下）；
②图丙中的线圈可以持续转动，是因为在外部加装了换向器，该装置能使线圈平面处于_____ （填平行或垂直）磁感线位置时，自动改变线圈中的电流方向。
【答案】     电源     电动机     上     垂直
【解析】
【详解】
(1)[1][2]因为通电导体在磁场中受力会运动，观察图可知缺少一个电源，因此利用如图甲所示的装置研究磁场对电流的作用时，应在a、b之间接入电源，根据此原理制成了电动机。
(2)①[3]在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向与cd段导线受磁场力的方向相反，即竖直向上。
②[4]图丙中的线圈可以持续转动，是在外部加装了换向器，当通电线圈所在平面与磁感线垂直时（平衡位置），它能自动改变线圈中的电流方向，从而使线圈持续转动。
16．（2021·广东韶关·模拟预测）题图甲是探究海波熔化时温度变化规律的实验装置，题图乙是根据实验数据绘制的温度随时间变化的图象。


（1）安装器材时，要按______（选填“从上到下”或“从下到上”）的顺序组装，海波的熔点是______℃，此实验采用水浴加热的方式进行，其目的是______；
（2）从图象中发现海波熔化时间过短，不便于观察熔化时的实验现象和记录实验数据，因此，实验中需要延长海波熔化的时间，在下列措施中，一定不能延长海波熔化时间的是______（填字母）；
A．增加试管中海波的质量
B．增加烧杯中水的质量
C．降低烧杯中水的初温
D．撤掉酒精灯或用“小火”加热
（3）夏天，我们要喝冰凉的饮料，往往会在饮料中加入适量冰块，而不是直接加入与冰块质量相等的冷水。一方面是因为冰块的______更低，另一方面是因为冰块熔化成水的过程中______热量，从而使饮料的温度下降得更多。
【答案】     从下到上     48     使海波受热均匀     C     温度     吸收
【解析】
【分析】
【详解】
（1）[1]先安装下面器材，在安装上面器材，便于调节器材之间的距离，所以安装器材时，要按从下到上的顺序组装。
[2]由图可知，海波在熔化过程中温度保持48℃不变，所以海波的熔点为48℃。
[3]此实验采用水浴加热的方式进行，其目的是使海波受热均匀，可以提高实验的准确性。
（2）[4]A．增加试管中海波的质量，在吸收相同热量时，海波升温较慢，能延长熔化时间，故A不符合题意；
B．增加烧杯中水的质量，水的升温变慢，则海波升温较慢，能延长熔化时间，故B不符合题意；
C．降低烧杯中水的初温，不会改变熔化时吸收热量的快慢，不会改变熔化时间，故C符合题意；
D．撤掉酒精灯或用“小火”加热，相同时间内海波吸收的热量减少，能延长熔化时间，故D不符合题意。
故选C。
（3）[5][6]只有当温度达到凝固点时，水才可能会凝固成冰，所以冰的温度要比冷水的温度更低，冰熔化成水的过程中，熔化吸热，从而使饮料的温度下降得更多。
17．（2021·吉林·长春外国语学校八年级阶段练习）在探究“平面镜成像特点”的实验中：


（1）该实验用玻璃板代替平面镜的目的是______；
（2）实验时，将点燃的蜡烛A放在玻璃板前，把另一个相同的蜡烛B放到玻璃板的另一侧，边移动、边观察，为了使它与A的像重合，观察时，眼睛应该在如图乙中______观察；为确定像的虚实，需在蜡烛B的位置放一个光屏，并在如图中的______处观察光屏上是否有像（两空均选填“a”、“b”或“c”）；
（3）当蜡烛A向玻璃板靠近时，像的大小______ （选填“变大”、“变小”或“不变”）；
（4）在图丙中画出物体AB在平面镜MN中的像A′B′（保留作图痕迹）。______
【答案】     便于确定像的位置     a     c     不变

【解析】
【分析】
【详解】
（1）[1]实验中用透明的玻璃板代替平面镜，在蜡烛A的一侧能看到蜡烛A的像，同时透过玻璃板也能观察到蜡烛B，便于确定像的位置。
（2）[2][3]由于平面镜成的是虚像，不能成在光屏上，眼睛应该在玻璃板的前面观察才能看到蜡烛在平面镜中的像，因此眼睛应该在a处观察；为确定像的虚实，需在蜡烛B位置放一个光屏，因光源在左边，观察光屏时应看光屏的左侧平面，因此眼睛应该在c处观察光屏上是否有像。
（3）[4]平面镜成像时像和物体的大小相等，物体的大小不变，则像的大小不变。
（4）[5]平面镜成像时，像和物体关于平面镜对称，依此规律作图如下

18．（2020·湖北十堰·模拟预测）在探究电流与电阻关系的实验中，小凯选择5Ω的定值电阻、电流表、电压表、滑动变阻器(电压为3V)连接成了图甲所示的电路。另还可供选择的有10Ω、15Ω、 20Ω、25Ω的定值电阻各一个。

(1) 他们按要求改接电路后，将滑动变阻器的滑片移至__________________(填“A”或“B”)端，闭合开关，调节滑动变阻器的滑片，直到电压表的示数为2V，记下此时电流表的示数；
(2)断开开关，用5Ω的电阻更换为10Ω的电阻，再闭合开关，应将滑动变阻器的滑片向________________(填“A”或“B”)端移动，使电压表的示数为________________记下此时电流表的示数。换用不同的电阻，经多次实验，得到如图乙所示的电流I随电阻R变化的图象，由图象可得出：电压定时，____________。图乙 中阴影部分的面积表示的物理量是_____________；
(3)为了让提供的电阻都能用到，滑动变阻器的最大阻值应不小于_____________________Ω。
【答案】     A     A     2V     电压一定时，通过导体的电流与导体的电阻成反比     电压     12.5
【解析】
【详解】
(1)[1]电路改后，将滑动变阻器的滑片移至变阻器的最大阻值处，即A端。
(2)[2][3]将5Ω的电阻更换为10Ω的电阻后，若滑片不动电路的总电阻变大电流变小，滑动变阻器两端的电压变小，电压表的示数就会大于2V，为了使电压表的示数保持2V不变，应使滑动变阻器的电压增大故滑片应向A端移动。
[4]图象为反比例函数图象，故可得出：电压一定时，通过导体的电流与电阻成反比。
[5]图象中横坐标表示电阻，纵坐标表示电流阴影部分的面积等于IR，表示的物理量是电压。
(3)[6]当时,电路中的电流为

滑动变阻器的阻值为

六、计算题
19．（2021·江苏锡山·九年级期中）一种新型井盖排水系统如图甲所示。系统结构简化示意图如图乙所示，排水系统由井盖、两个相同杠杆（AOB 是其中之一）、容器等组成，AB长度是 300mm，AO长度是140mm。

井盖的上表面和侧面都有排水孔，下暴雨时，雨水从排水孔经排水管道流到容器中，再从容器底部的排水孔流入下水道，由于容器的排水速度较小，当容器中的雨水上升到一定高度时，容器下降，拉动杠杆，将井盖顶起，加速路面排水。当容器中的水下降到一定高度时，井盖自动下降盖住井口，不影响车辆、行人的通行。该井盖的质量是28kg。不考虑杠杆的质量，不考虑各连接处的摩擦。（g 取 10N/kg）
（1）球墨铸铁强度高、韧性好，密度是 7×103kg/m3，若上述规格的井盖全部用球墨铸铁制成，则制作一个这样的井盖需要多少立方米的球墨铸铁？
（2）下暴雨时，杠杆会将井盖顶起50mm，如图丙所示。两个相同杠杆对井盖至少做了多少焦耳的功？
（3）某次调试中，为了节约用水，调试人员将容器底部的排水孔全部堵住，测出容器的质量是4.5kg，再将容器和杠杆组装在一起，直接向容器内匀速注水，注水120秒时井盖刚好被顶起，假设在任意时刻水对容器的压力与容器中水的重力大小相等，求每分钟向容器内注水的质量是多少千克？
【答案】（1）；（2）；（3）10kg
【解析】
【分析】
【详解】
解：（1）需要球墨铸铁的体积

（2）两个相同杠杆对井盖做功为
W=Fs=Gh=mgh=28kg
（3）根据杠杆平衡条件F1l1=F2l2可知
M盖
带入数据为

解得：M水=20kg
120秒内注入水的质量为20kg，则每分钟注入水的质量m=10kg。
