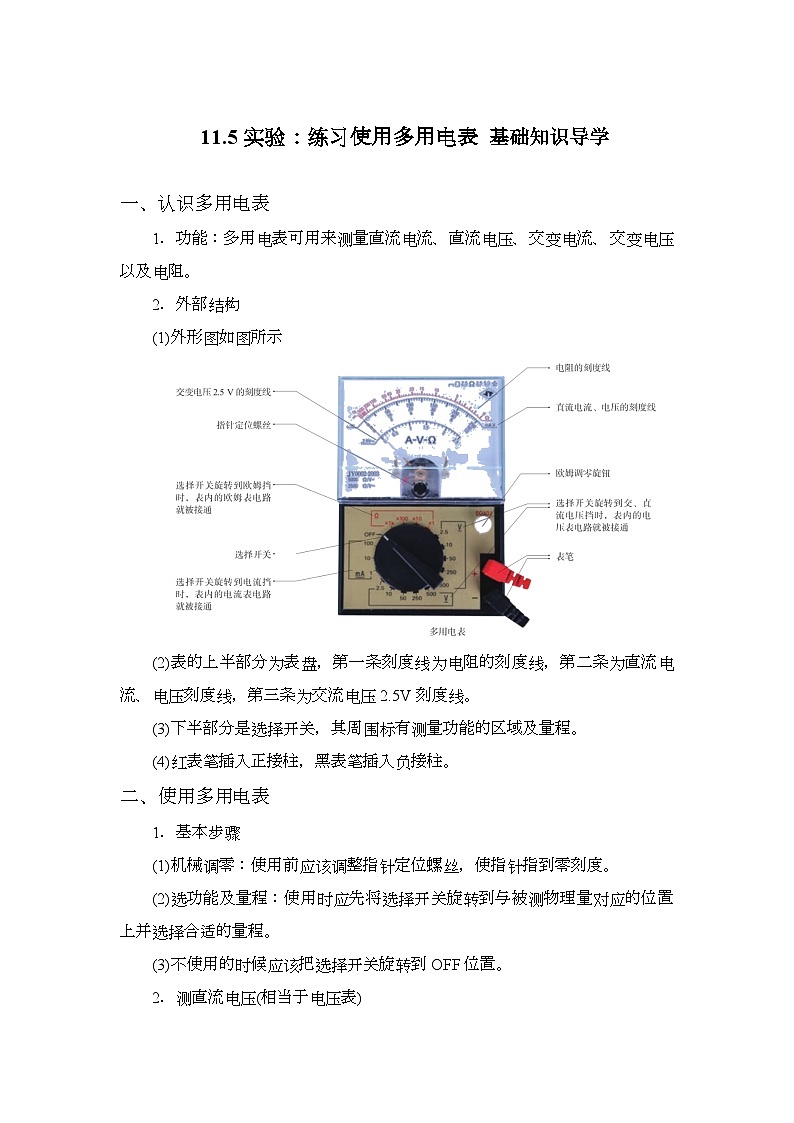

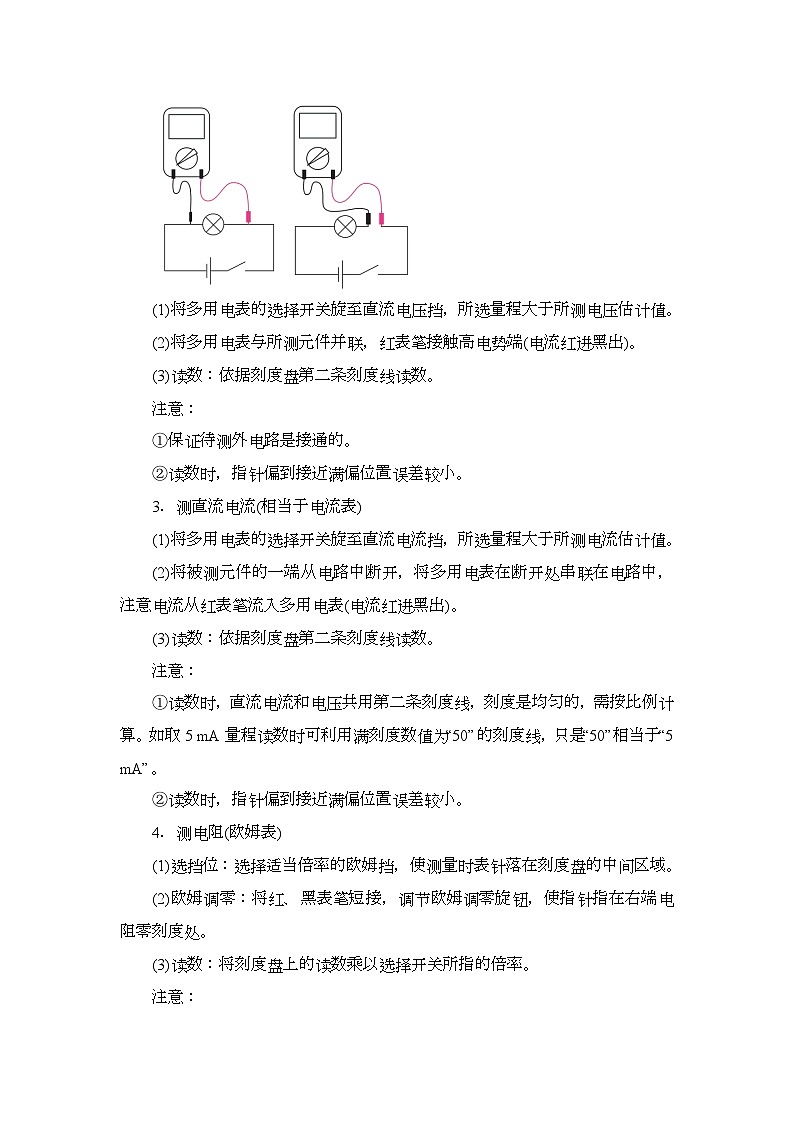

 　11.5实验：练习使用多用电表 基础知识导学 一、认识多用电表1．功能：多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻。2．外部结构(1)外形图如图所示(2)表的上半部分为表盘，第一条刻度线为电阻的刻度线，第二条为直流电流、电压刻度线，第三条为交流电压2.5V刻度线。(3)下半部分是选择开关，其周围标有测量功能的区域及量程。(4)红表笔插入正接柱，黑表笔插入负接柱。二、使用多用电表1．基本步骤(1)机械调零：使用前应该调整指针定位螺丝，使指针指到零刻度。(2)选功能及量程：使用时应先将选择开关旋转到与被测物理量对应的位置上并选择合适的量程。(3)不使用的时候应该把选择开关旋转到OFF位置。2．测直流电压(相当于电压表)(1)将多用电表的选择开关旋至直流电压挡，所选量程大于所测电压估计值。(2)将多用电表与所测元件并联，红表笔接触高电势端(电流红进黑出)。(3)读数：依据刻度盘第二条刻度线读数。注意：①保证待测外电路是接通的。②读数时，指针偏到接近满偏位置误差较小。3．测直流电流(相当于电流表)(1)将多用电表的选择开关旋至直流电流挡，所选量程大于所测电流估计值。(2)将被测元件的一端从电路中断开，将多用电表在断开处串联在电路中，注意电流从红表笔流入多用电表(电流红进黑出)。(3)读数：依据刻度盘第二条刻度线读数。注意：①读数时，直流电流和电压共用第二条刻度线，刻度是均匀的，需按比例计算。如取5 mA量程读数时可利用满刻度数值为“50”的刻度线，只是“50”相当于“5 mA”。②读数时，指针偏到接近满偏位置误差较小。4．测电阻(欧姆表)(1)选挡位：选择适当倍率的欧姆挡，使测量时表针落在刻度盘的中间区域。(2)欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端电阻零刻度处。(3)读数：将刻度盘上的读数乘以选择开关所指的倍率。注意：①测电阻时需要用多用电表内部电源，待测电阻需要与外部电路断开，此时在内电路中红表笔接电源负极、黑表笔接电源正极(电流红进黑出)。②选挡时，若刻度线读数小(即指针偏转角大)，再选较小的档位；若刻度线读数大(即指针偏转角小)，再选较大的档位。当指针偏到中间刻度左右处读数误差较小。③每换一次档位，必须重新进行欧姆调零。④两手一定不要同时接触两笔金属杆。5．数字式多用电表如图所示是数字式多用电表，数字式多用电表的测量值以数字形式直接显示，使用方便。数字式多用电表内都装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还具有多种其他功能。三、误差分析1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时换电池。2．欧姆表的表盘刻度不均匀，估读时易带来误差。3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近。4．读数时的观测易形成偶然误差，要垂直表盘正对指针读数。  重难问题探究 1、实验前要注意什么？
2、测电压、电流时，表笔的接法要注意什么？量程选择有什么要求？3、测电阻时，电阻能连接在原电路中吗？4、测电阻时挡位选择有什么要求？更换挡位后，是否可以直接测电阻？5、测量完毕，整理好器材是否就可以了？
6、测电压、电流和电阻时，读取数据时要注意什么？是否需要估读？如何估读？   基础小题试练1.欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是(   )A.测电阻前要使红黑表笔相接，进行机械调零，使表头的指针指欧姆零刻度处B.实验结束，拔出红黑表笔，选择开关可以停在任意位置C.测电阻时，表针偏转角度越大，待测电阻值越大D.红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接2.小明同学先用多用电表的欧姆“10”挡测量，发现指针偏转角度很大而读数很小。为了减小测量误差，他再次进行测量前应该进行的操作步骤顺序是(   )①将红表笔和黑表笔接触②把选择开关旋转到“×100”位置③把选择开关旋转到“×1”位置④调节欧姆调零旋钮使表针指向欧姆零点A.③①④ B.②①④ C.③④① D.②④①3.用多用电表测直流电压和测电阻时，若红表插入多用电表的正（+）插孔，则(   )A.前者（测电压）电流从红表笔流入多用电表，后者（测电阻）从红表笔流出多用电表B.前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表C.前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表D.前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表
答案以及解析1.答案：D解析：A.测电阻前要使红黑表笔相接，进行欧姆调零，使表头的指针指欧姆零刻度处，故A错误；
B.实验结束，拔出红黑表笔，选择开关可以OFF档或者交流最大档位，故B错误；
C.欧姆表零刻度在右侧，从右向左刻度增大，测电阻时，表针偏转角度越大，表示指针偏向右侧小刻度处，则待测电阻值越小，故C错误；
D.多用电表的电压档、电流档、欧姆档共用同一个表头，电流只允许从红表笔流入黑表笔流出，故红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接，故D正确。
故选D。2.答案：A解析：指针偏转角度过大，读数很小，说明所选挡位过大，故要将欧姆表倍率调小一个挡位，即调整到“×1”位置；调整挡位后，将红表笔和黑表笔接触，要先进行欧姆调零，故实验步骤的顺序为：③①④，故A正确，BCD错误。故选：A。3.答案：C解析：用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连，则电流从红表笔流入多用电表；用多用电表测电压时，电流由外部电源提供，红表笔接高电势点，则无论是测电压还是测电阻，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表。故选C。
