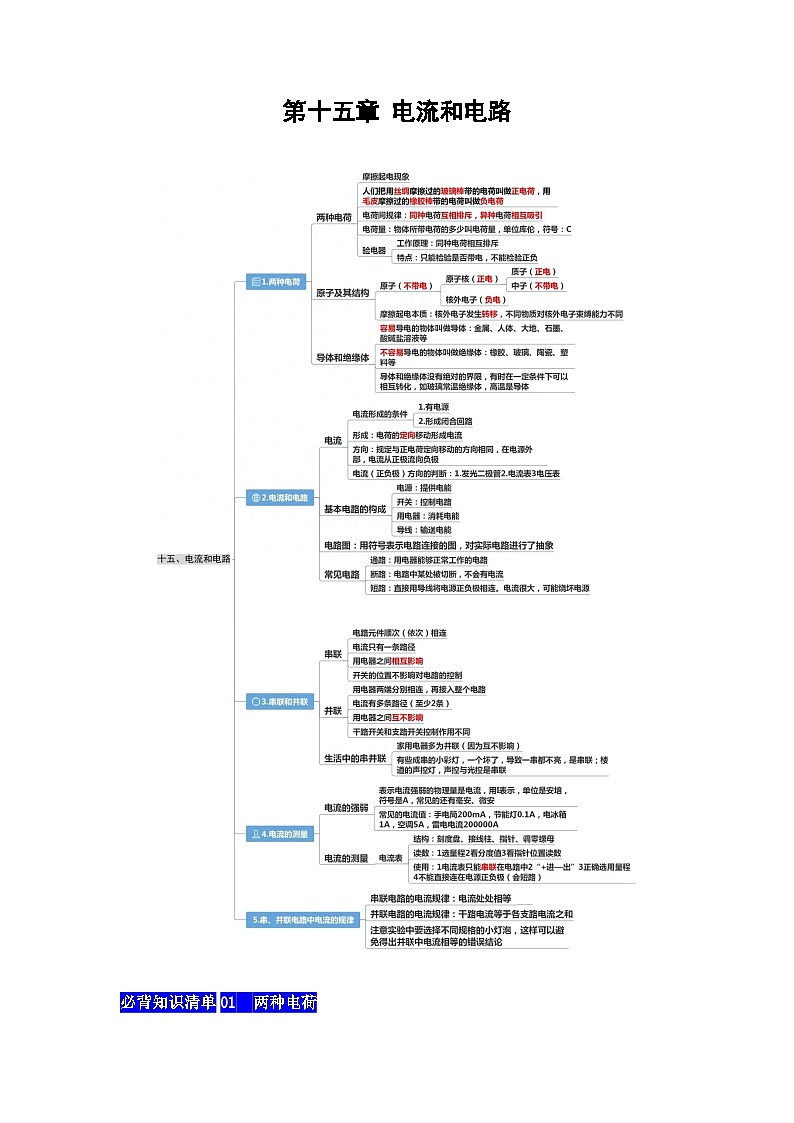

第十五章 电流和电路

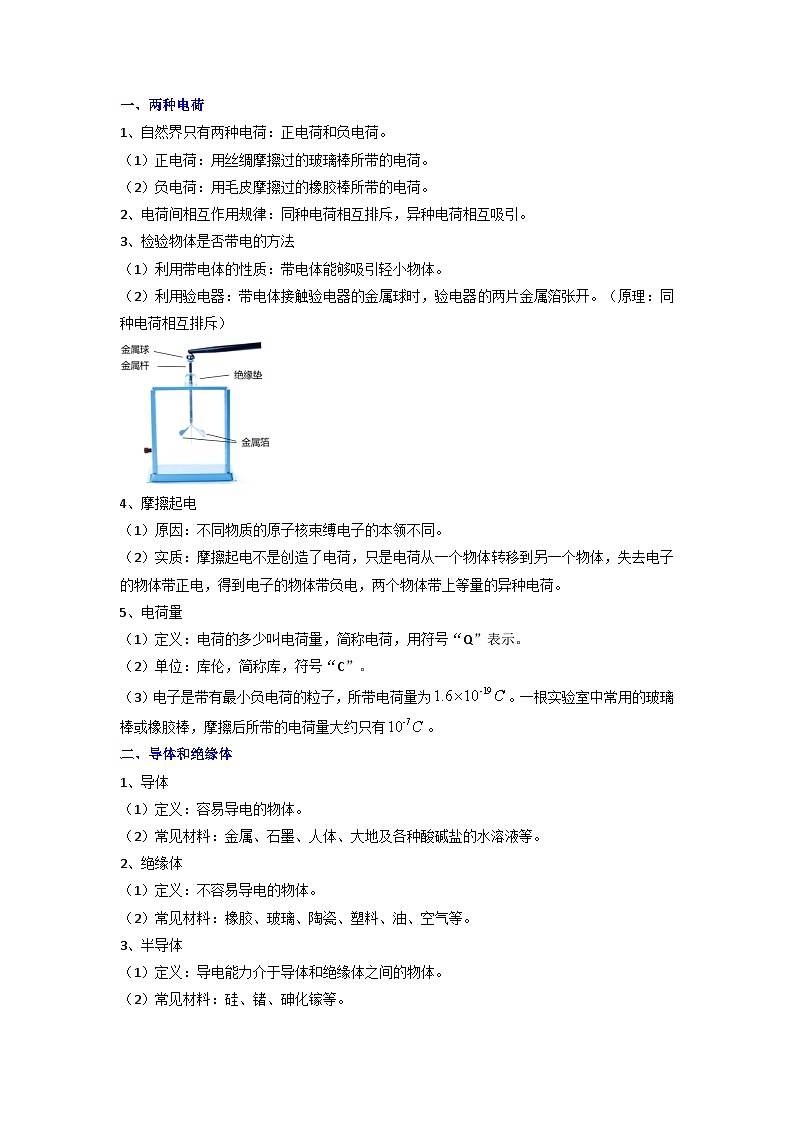

必背知识清单01  两种电荷

一、两种电荷

1、自然界只有两种电荷：正电荷和负电荷。

（1）正电荷：用丝绸摩擦过的玻璃棒所带的电荷。

（2）负电荷：用毛皮摩擦过的橡胶棒所带的电荷。

2、电荷间相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

3、检验物体是否带电的方法

（1）利用带电体的性质：带电体能够吸引轻小物体。

（2）利用验电器：带电体接触验电器的金属球时，验电器的两片金属箔张开。（原理：同种电荷相互排斥）

4、摩擦起电

（1）原因：不同物质的原子核束缚电子的本领不同。

（2）实质：摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，失去电子的物体带正电，得到电子的物体带负电，两个物体带上等量的异种电荷。

5、电荷量

（1）定义：电荷的多少叫电荷量，简称电荷，用符号“Q”表示。

（2）单位：库伦，简称库，符号“C”。

（3）电子是带有最小负电荷的粒子，所带电荷量为。一根实验室中常用的玻璃棒或橡胶棒，摩擦后所带的电荷量大约只有。

二、导体和绝缘体

1、导体

（1）定义：容易导电的物体。

（2）常见材料：金属、石墨、人体、大地及各种酸碱盐的水溶液等。

2、绝缘体

（1）定义：不容易导电的物体。

（2）常见材料：橡胶、玻璃、陶瓷、塑料、油、空气等。

3、半导体

（1）定义：导电能力介于导体和绝缘体之间的物体。

（2）常见材料：硅、锗、砷化镓等。

（3）用半导体制成的二极管具有单向导电性。

必背知识清单02  电流和电路

一、电流

1、电流的形成：电荷的定向移动形成电流。

2、电流方向：把正电荷定向移动的方向规定为电流的方向。

（1）电源外部：正极→用电器→负极。

（2）电源内部：负极→正极。

3、获得持续电流的条件：（1）电路中有电源；（2）电路为通路。

二、电路

电路由电源、用电器、开关、导线等元件组成。

1、电源：提供电能的装置（把其他形式的能转化为电能）。例如，化学电池：充电时，电能转化为化学能；供电时，化学能转化为电能；光电池：光能转化为电能；发电机：机械能转化为电能。

2、用电器：消耗电能的装置（把电能转化为其他形式的能）。

3、开关：控制电路的通断。

4、导线：将电源、开关、用电器连接起来，形成通路，传输电能。

三、电路的三种状态

1、通路：电路中有电流通过，用电器能够工作。

2、断路：电路中某处被切断，没有电流通过，用电器不能工作。

3、短路

（1）电源短路：直接用导线将电源的正、负极连接起来。电源被短路，用电器不工作，电路中会有很大的电流，会损坏电源，烧坏导线绝缘层，引发火灾。

（2）用电器被短接：用电器两端被导线直接连通。被短接的用电器不工作，其他用电器工作。

必背知识清单03  串联和并联

一、串联电路

1、电路图

2、连接方式：用电器首尾顺次连接。

3、电流路径：只有一条电流路径。

4、电路特点：用电器相互影响。

5、开关作用：控制整个电路。

二、并联电路

1、电路图

2、连接方式：用电器首尾并列连接。

3、电流路径：有两条或多条电流路径。

4、电路特点：用电器互不影响。

5、开关作用：干路开关控制整个电路，支路开关只控制所在支路用电器。

三、电路图和实物图

1、根据实物电路画电路图

观察实物图中接线柱上是否有两根导线。如果没有，电路为串联电路；如果有，电路为并联电路。

2、根据电路图连接实物电路

按照电流方向进行连接。如果为并联电路，先连接第一条路径，再连接第二条路径，以此类推。

必背知识清单04  电流的测量

一、电流

1、定义：表示电流强弱的物理量，符号。

2、单位：安培，符号A，还有毫安(mA)、微安（µA），1A＝1000mA，1mA＝1000µA。

二、电流的测量

1、测量电流的仪表：电流表，符号。

2、电流表的三个接线柱和两个量程

（1）三个接线柱：一个“-”接线柱共用，“0.6A”和“3A”为两个正接线柱。

（2）两个量程

①“0～0.6A”量程：每个小格表示的电流值是0.02A。

②“0～3A”量程：每个小格表示的电流值是0.1A。

3、电流表的使用

（1）电流表必须和用电器串联。

（2）电流从“+”接线柱流入，从“-”接线柱流出。

（3）被测电流不能超过电流表的最大测量值。

（4）绝对不允许把电流表直接连到电源的两极。（电流表在电路中可以看作导线）

4、电流表的读数

（1）明确所选量程，如果不知道电流大小，应该选较大的量程，并进行试触；

（2）明确分度值（每个小格表示的电流值）；

（3）根据表针向右偏过的格数读出电流值。

必背知识清单05  串并联电路中的电流规律

1、串联电路的电流规律:串联电路中各处电流都相等。

公式：

2、并联电路的电流规律:并联电路中总电流等于各支路中电流之和。

公式：

1．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（　　）

A．一定带正电荷 B．一定带负电荷

C．可能带负电荷 D．可能带正电荷

2．如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管在与餐巾纸摩擦的过程中（　　）

A．失去电子带正电 B．失去电子带负电

C．得到电子带正电 D．得到电子带负电

3．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。对该现象解释正确的是（　　）

A．摩擦的方法创造了电荷使两气球带了电

B．摩擦的方法使气球分子发生转移而带电

C．这种现象与验电器的工作原理相同

D．两气球因带了异种电荷而互相排斥

4．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带 　     　（选填“同种”或“异种”）电荷，由于互相 　     　（选“吸引”或“排斥”）而张开。

5．在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带 　   　（选填“同”或“异”）种电荷而相互 　     　；后者是因为带电体有 　         　的性质。

6．被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带 　   　电荷（选填“正”或“负”），是因为乙棒在摩擦过程中 　     　电子（选填“得到”或“失去”）。

7．与毛皮摩擦过的橡胶棒所带的电荷是　   　电，验电器是利用了　           　的规律制作的。摩擦起电并不是创造了电荷，而是通过摩擦使电子在两个相互接触的物体间发生了　        　。

8．如图所示，A、B是两条闭合金属轨道（外轨B略大），A、B间用很多绝缘小枕木连接并固定在绝缘水平面上，由电池通过轨道给电动玩具火车供电。在一次使用中发现，正在运行的火车在轨道上停止了。经检查，电源及从电源到轨道的连接都没有问题，那么故障最有可能是（　　）

A．火车轮子与轨道接触不好

B．某条枕木松了，导致电流不能通过它

C．轨道A出现一条细缝，不再是闭合的

D．轨道A、B各出现一条细缝，不再是闭合的

9．小明利用一红一绿两个发光二极管（符号：）制作了一个神奇的装置：当电流从装置一端流入时发红光，从另一端流入时发绿光。图各选项中，符合该装置内部结构的可能是（　　）

A．  B．  C．  D．

10．在19世纪初，物理学家刚刚开始研究电流时，规定正电荷　       　的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有　        　。

11．如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，橡胶棒所带的电荷量约为10﹣7　   　，然后立即将该橡胶棒接触验电器的金属球，金属箔片张开，在发生电荷转移的瞬间，电流的方向为　   　（选填字母“A”或“B”。A为“从橡胶棒到金属球”，B为“从金属球到橡胶棒”）。

12．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（　　）

A．两个模块相当于开关，彼此串联

B．两个模块相当于开关，彼此并联

C．两个模块相当于电源，彼此并联

D．两个模块相当于电源，彼此串联

13．实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，就能及时通知值班室里的护士，图中最合理的设计方案是（　　）

A． B． C． D．

14．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）

A．撤掉导线a，电流表测量的是电路的总电流

B．撤掉导线a，电流表测量的是小灯泡L1的电流

C．撤掉导线b，电流表测量的是小灯泡L2的电流

D．撤掉导线c，电流表测量的是小灯泡L2的电流

15．关于如图电路的判断，正确的是（　　）

A．只闭合开关S1时，灯泡L1、L3并联

B．只闭合开关S2时，灯泡L2、L3并联

C．只闭合开关S2、S3时，灯泡L2、L3串联

D．闭合所有开关时，灯泡L1、L2并联，L3短路

16．如图所示，下列电路图中与实物图一致的是（　　）

A． B．

C． D．

17．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后下列说法中正确的是（　　）

A．电流表测量干路电流

B．L1与L2的亮度一定相同

C．通过L1和L2的电流一定相等

D．只断开S2，L1发光且亮度不变

18．在研究并联电路电流特点时，按如图所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，示数保持不变的电流表是　     　（电源电压不变），同时小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是　                  　。


19．请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。

20．在“探究并联电路中的电流关系”实验中

（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。

（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。

（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。

分析数据得出结论：在并联电路中，　                　。

（4）第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻　     　灯泡L2的电阻；若两灯泡灯丝长度相同，　     　的灯丝更细。

第十五章 电流和电路

一、电荷

1．用摩擦的方法使物体带电叫摩擦起电。带电体的性质：能吸引轻小物体。

2．自然界只有两种电荷。用丝绸摩擦过的玻璃棒带正电（丝绸带等量的负电）；

用毛皮摩擦过的橡胶棒带负电（毛皮带等量的正电）。

3．电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

4．电荷量（表示电荷的多少，简称“电荷”，单位：库仑（C））；电子是自然界带有最小负电荷的粒子，所带电荷称为元电荷，所带电荷量为e=1.6×10-19C。

5．验电器：作用——检验物体是否带电；原理——同种电荷相互排斥。

【注意】验电器可以检验物体是否带电，但不能检验出带哪种电荷。

6．通常情况下，原子核所带正电荷与核外电子总共所带负电荷在数量上相等，整个原子对外不显示带电的性质。

7．摩擦起电的原因：不同物质的原子核束缚电子的本领不同。失去电子（束缚电子的本领弱）的物体带正电，得到电子（束缚电子的本领强）的物体带等量的负电。

摩擦起电的实质：并不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开。（电子的转移）

8．常见导体（容易导电）：金属、人体、大地、石墨、酸碱盐的水溶液等；导体容易导电的原因：导体内部有大量可以自由移动的电荷（金属中自由电荷是自由电子）。

常见绝缘体（不容易导电）：橡胶、玻璃、塑料、陶瓷、油、干木棒、干燥空气、纯水等；绝缘体不容易导电的原因：绝缘体内部几乎没有自由电荷。

【注意】①导体和绝缘体之间没有绝对界限；②导体和绝缘体都是很好的电工材料。

二、电流和电路

9．电荷的定向移动形成电流。（正或负电荷定向移动都会形成电流）

10．正电荷定向移动的方向规定为电流方向，电流的方向与负电荷定向移动的方向相反。在电源外部，电流的方向从电源的正极经过用电器流向电源负极。

11．发光二极管（LED）具有单向导电性，根据其发光与否可以判断电路中是否有电流及电流的方向。

12．电源、用电器、开关用导线连接起来组成电流的路径一一电路。

电路各部分的作用：电源——提供电能的装置；用电器——消耗电能的装置；

开关——控制电路的通断；导线——连接电路元件，输送电能。

13．电路的三种状态：

通路：正常接通的电路，即用电器能够工作的电路叫做通路。

断路（开路）：电路在某处被切断，电路中不会有电流通过，这种情况叫做断路。

短路：（1）电源短路：直接用导线将电源的正、负极连接起来，电路中会有很大电流，可能烧坏电源，这是不允许的。（2）用电器短路（用电器被短接）：如果电路是接通的，但导线把用电器两端连接起来，这种情况叫做用电器被短接。用电器被短接时电流经外加导线绕过用电器。

14．电路图：用规定的符号表示电路连接的图。

三、串联和并联（两种最基本的连接方式）

15．串联电路：电流只有一条路径，用电器之间相互影响，一个开关可控制所有用电器，开关位置改变了，其控制作用不变。

并联电路：电流有多条路径，各用电器独立工作互不影响。干路开关控制所有用电器，支路开关只能控制其所在支路的用电器。（家庭电路、街上的路灯、红绿灯）

识别电路串、并联的常用方法：（选择合适的方法熟练掌握）

①定义法：若电路中的各用电器依次相连，则用电器为串联，若用电器的两端分别连在一起，然后接在电路中，则用电器就是并联。

②电流分析法：从电源的正极出发，沿电流流向，分析电流通过的路径。若只有一条路径通过所有的用电器，则这个电路是串联的；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的。（在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。）

③断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作，则这两个用电器为并联。

四、电流的测量——电流的强弱（或大小）（符号I）

16．单位：（国际单位）——安培（A ） （常用单位）—— 毫安（mA）、微安（μA）；换算关系——1A=103mA     lmA=103μA

17．电流表使用方法：①电流表要串联在电路中。②电流从电流表的正接线柱流入，负接线柱流出，否则指针反偏。③被测电流不要超过电流表的最大测量值。（试触定量程，尽量用小量程）。④绝不允许把电流表直接连在电源两极上（电流表相当于导线，这样会造成电源短路）。电流表读数时，先看清所选量程，再认清对应的分度值。若指针指某一位置时，按大量程读数是小量程读数的5倍。

五、串、并联电路电流的规律

18．串联电路中各处的电流都相等。   公式：I=I1=I2=I3=……

并联电路中干路中的电流等于各个支路电流之和。 公式：I=I1+I2+I3+……
