云南省楚雄天人初级中学2022-2023学年九年级上学期期中考试物理试卷
展开
这是一份云南省楚雄天人初级中学2022-2023学年九年级上学期期中考试物理试卷，共35页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。

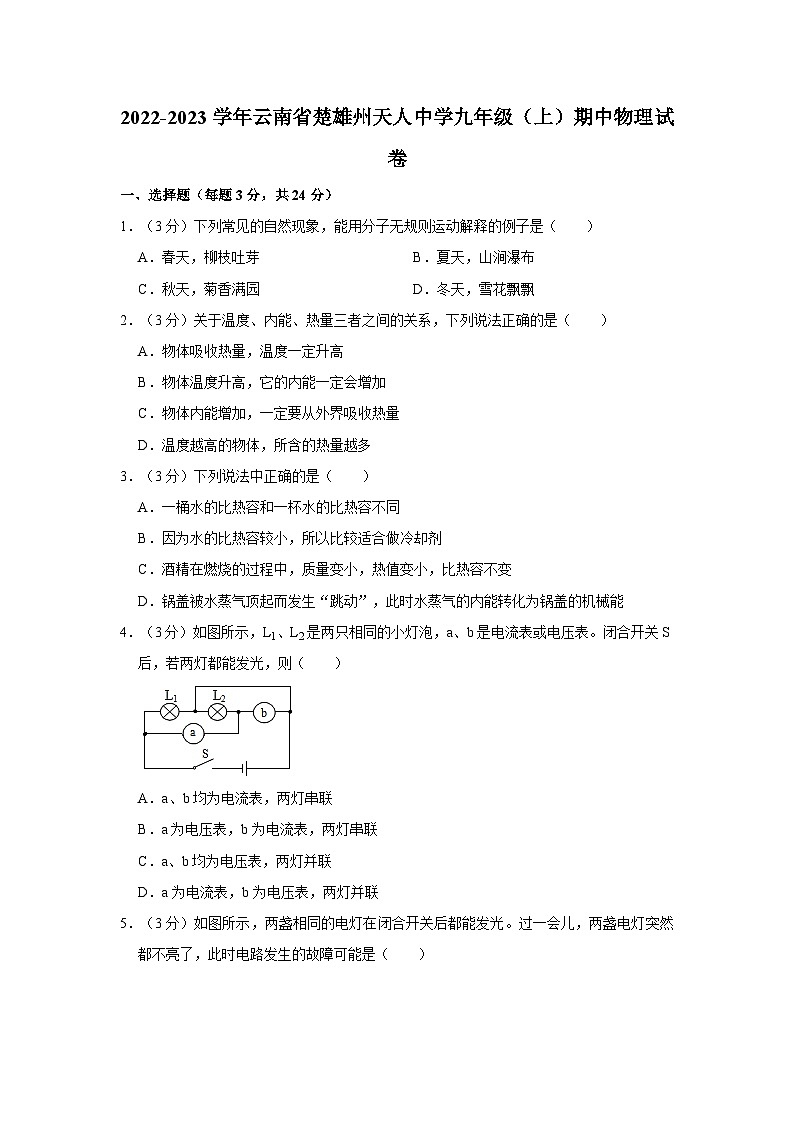

2022-2023学年云南省楚雄州天人中学九年级（上）期中物理试卷
一、选择题（每题3分，共24分）
1．（3分）下列常见的自然现象，能用分子无规则运动解释的例子是（ ）
A．春天，柳枝吐芽 B．夏天，山涧瀑布
C．秋天，菊香满园 D．冬天，雪花飘飘
2．（3分）关于温度、内能、热量三者之间的关系，下列说法正确的是（ ）
A．物体吸收热量，温度一定升高
B．物体温度升高，它的内能一定会增加
C．物体内能增加，一定要从外界吸收热量
D．温度越高的物体，所含的热量越多
3．（3分）下列说法中正确的是（ ）
A．一桶水的比热容和一杯水的比热容不同
B．因为水的比热容较小，所以比较适合做冷却剂
C．酒精在燃烧的过程中，质量变小，热值变小，比热容不变
D．锅盖被水蒸气顶起而发生“跳动”，此时水蒸气的内能转化为锅盖的机械能
4．（3分）如图所示，L1、L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表，两灯串联
B．a为电压表，b为电流表，两灯串联
C．a、b均为电压表，两灯并联
D．a为电流表，b为电压表，两灯并联

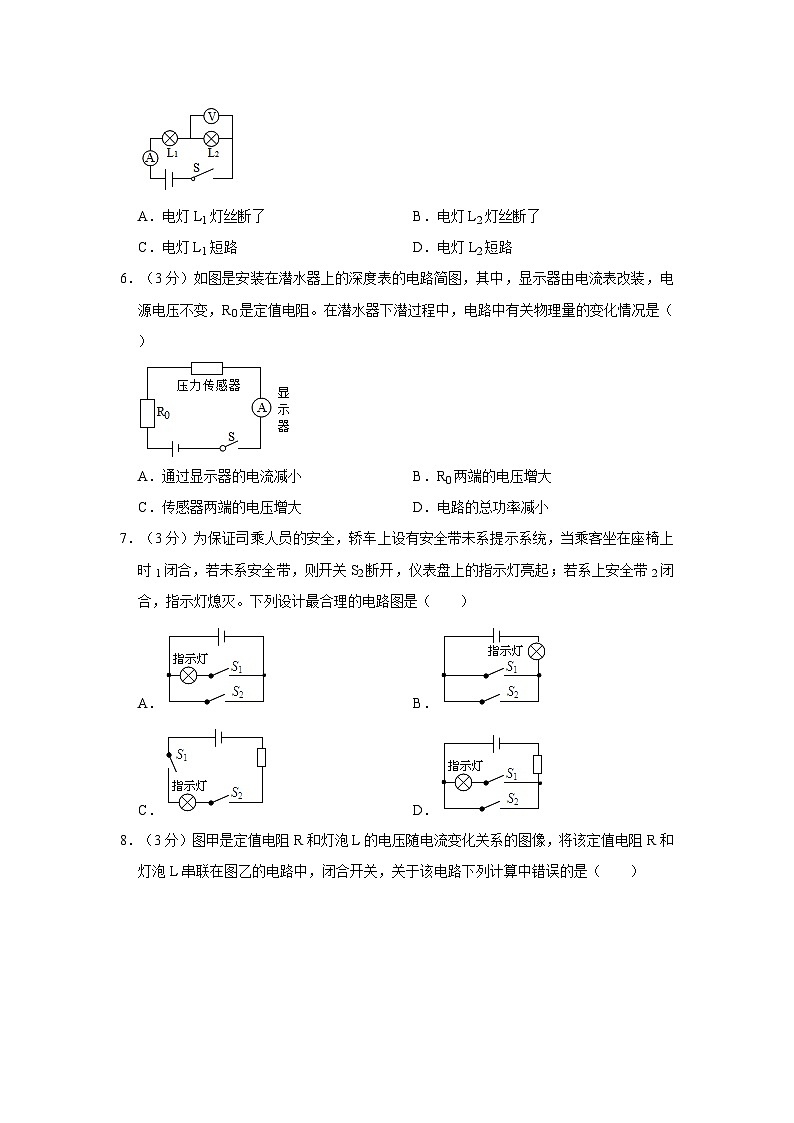

5．（3分）如图所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，此时电路发生的故障可能是（ ）
A．电灯L1灯丝断了 B．电灯L2灯丝断了
C．电灯L1短路 D．电灯L2短路
6．（3分）如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，电源电压不变，R0是定值电阻。在潜水器下潜过程中，电路中有关物理量的变化情况是（ ）
A．通过显示器的电流减小 B．R0两端的电压增大
C．传感器两端的电压增大 D．电路的总功率减小
7．（3分）为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带2闭合，指示灯熄灭。下列设计最合理的电路图是（ ）
A． B．
C． D．

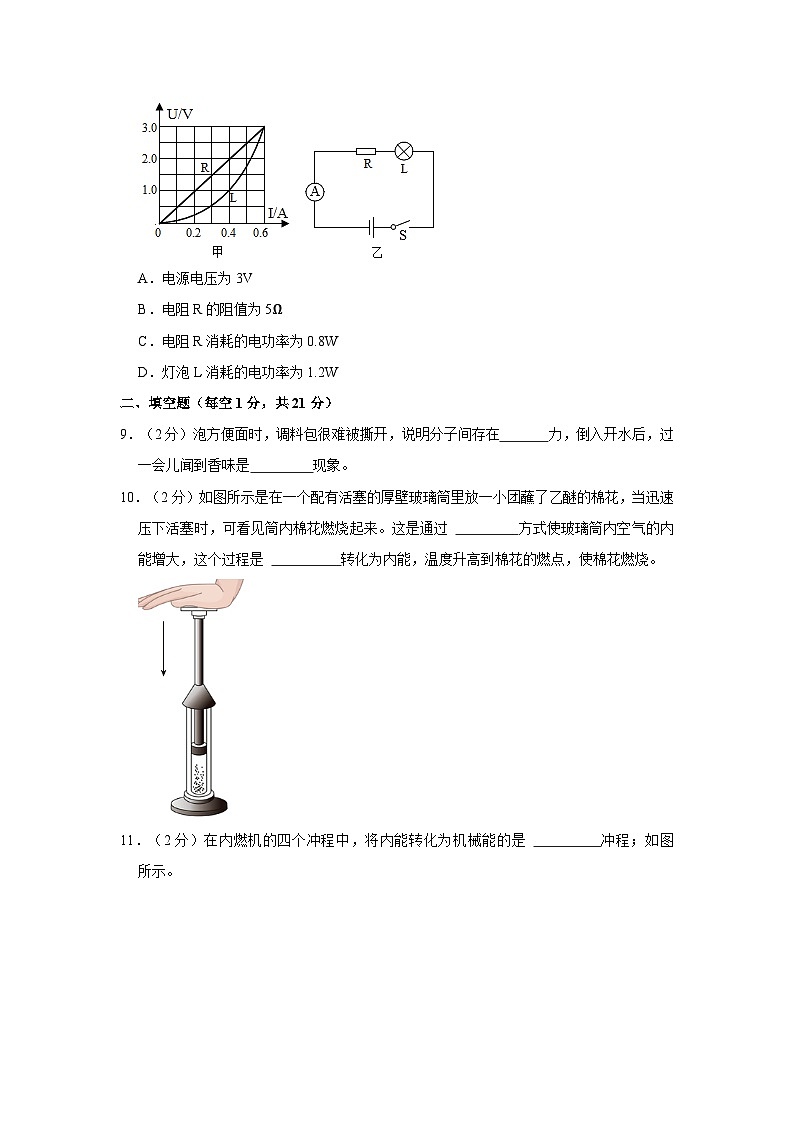

8．（3分）图甲是定值电阻R和灯泡L的电压随电流变化关系的图像，将该定值电阻R和灯泡L串联在图乙的电路中，闭合开关，关于该电路下列计算中错误的是（ ）
A．电源电压为3V
B．电阻R的阻值为5Ω
C．电阻R消耗的电功率为0.8W
D．灯泡L消耗的电功率为1.2W
二、填空题（每空1分，共21分）
9．（2分）泡方便面时，调料包很难被撕开，说明分子间存在 力，倒入开水后，过一会儿闻到香味是 现象。
10．（2分）如图所示是在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见筒内棉花燃烧起来。这是通过 方式使玻璃筒内空气的内能增大，这个过程是 转化为内能，温度升高到棉花的燃点，使棉花燃烧。
11．（2分）在内燃机的四个冲程中，将内能转化为机械能的是 冲程；如图 所示。
12．（2分）“五一”假期，小明一家驱车外出旅游。当汽车以108km/h的速度在高速公路上匀速直线行驶时，汽车受到的阻力1000N，已知汽车整车质量为2t，油箱容积为50L。汽油热值q＝4×107J/L。一箱汽油完全燃烧放出的热量是 J，该车加一满箱汽油，最多可以匀速直线行驶的路程是 km。
13．（2分）一个轻质小球靠近用毛皮摩擦过的橡胶棒A时，它们相互吸引，则小球 （选填序号）。再用橡胶棒A接触验电器B的瞬间，电流方向是： （选填“A到B”或“B到A”）。
①一定不带电
②一定带负电
③一定带正电
④可能不带电
14．（2分）2018年10月16日，华为手机Mate20全球发布，搭载华为麒鳞980芯片，集成69亿晶体管，实现了性能与能效的全面提升 导电性，下列说法不正确的是 （选填序号）。
①超导材料用于输送电力可以降低电能损耗
②食盐水、石墨、人体都是导体
③电饭锅、热水器都用到了超导材料
④发光LED灯是用半导体材料制成
15．（2分）一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光 Ω的电阻，该电阻的电功率为 W。
16．（2分）如图所示的电路，电源电压恒定，开关S闭合后1、L2都正常发光，甲、乙两个电表的示数之比是3：5，则灯L1、L2的电阻之比为 ，灯L1、L2在相同时间内消耗的电能之比为 。
17．（2分）如图所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图像。由图可知，随着电压的升高，L的阻值逐渐变大 Ω，将小灯泡L和定值电阻R并联接在2V电压下，通电1min整个电路消耗的电能为 。
18．（2分）定值电阻R和小灯泡L中的电流随其两端电压变化的关系如图甲所示，电路如图乙所示，闭合开关S，此时小灯泡L的电功率是 W；电源两端的电压为 V。
三、实验题（每空1分，共31分）
19．（3分）图中电压表的示数是 V。
20．（3分）若使图中的杠杆OA保持水平位置平衡，现已画出F2的力臂L2，请作出力F2的示意图。
21．（3分）根据实物图在方框内画出相应的电路图。
22．（7分）为了比较水和食用油的比热容，某同学用如图所示的器材进行了实验，实验数据记录如表：
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
200
20
6
45
食用油
200
20
6
70
（1）实验中，两烧杯内放入规格相同的电加热器，这样做的目的是 。
（2）该实验是通过比较 来比较水和食用油的吸热能力。
（3）在此实验中，如果要使水和食用油的最后温度相同，就要给 加热更长的时间，此时水吸收的热量 （填“大于”“小于”或“等于”）食用油吸收的热量。
（4）已知水的比热容为4.2×103J/（kg•℃），则食用油的比热容为 J/（kg•℃）。
（5）汽车发动机常用水作为冷却剂是因为和其他物质相比，水的 较大；寒冷的冬天水箱要加防冻液，这是为了降低水的 。
23．（7分）在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
实验次数
1
2
3
4
电阻R/Ω
5
10
15
20
电流I/A
0.6
0.2
0.15
（1）根据图乙电路图用笔画线代替导线将图甲所示实物连接成完整电路（要求滑片P向A端滑动时，滑动变阻器接入电路的电阻变大，连线时导线不允许交叉）；
（2）闭合开关后发现电流表有示数，电压表无示数，则故障可能是： 。
（3）在做完第一次实验后，接下来的操作是：断开开关，将5Ω换成10Ω的电阻 端（选填“A”或“B”）滑动，直到电压表表示数为 V时，读出电流表的示数为 A。
（4）分析实验数据得出实验结论： 。
（5）实验后小明把40Ω的电阻换进电路中继续实验，发现无论怎样调节滑动变阻器都无法使电压表的示数达到要求，原因是： 。
24．（8分）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω），电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V），“50Ω 2A”的滑动变阻器A和“10Ω 1A”的滑动变阻器B各一个，开关一个
（1）通过估算，你应选用的滑动变阻器是 （选填“A”或“B”）。
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，用笔画线代替导线将电路连接正确。
（3）连接好电路后，闭合开关，发现电流表示数增大，则原因可能是 。
（4）故障排除后，闭合开关后，移动滑片P到某一点时（如图乙所示）为 V，若他想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V。小灯泡正常工作时的电阻是 Ω。（小数点后保留1位小数）
（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线 。
（6）完成测量后，小明用四个定值电阻（5Ω、10Ω、15Ω、20Ω）替换小灯泡，探究电流与电阻的关系。实验中分别将四个定值电阻单独接入电路，并调节滑动变阻器滑片，为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应大于 V。
四、计算题（25题、26题各8分，27题9分，共25分）
25．（8分）图中是一辆满载防疫物资的货车，货车满载时，车轮与水平地面接触的总面积为1m2，对地面的压强为5×105Pa．货车到送货地点要经过一座路面平直的桥梁，这座桥限重55t。（g取10N/kg，柴油的热值q＝4.3×107J/kg）
（1）请通过计算货车满载时车和货物的总质量，判断货车是否允许通过这座桥。
（2）货车以20m/s的速度在平直公路行驶，发动机的输出功率为200kW，求货车受到的阻力。
（3）若货车发动机的效率为40%，以20m/s的速度在该平直公路上行驶17.2km，消耗柴油的质量是多少？
26．（8分）如图所示是某同学探究的一个调光电路，已知元件的规格分别为：灯L“6V 6W（不考虑灯丝电阻变化）、变阻器的阻值范围为0～12Ω．闭合开关S（电路始终处于安全状态），电压表的示数为3V时，小灯泡正常发光。求：
（1）电压表示数为3V时滑动变阻器接入电路的阻值；
（2）把滑动变阻器的滑片移至中点位置时，小灯泡的实际功率：
（3）滑动变阻器滑片位于A端时，2min电路消耗的电能。
27．（9分）如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω。当闭合S1、断开S2时为低温挡，电烘箱低温挡的额定功率为220W。
求：
（1）加热电阻R1的阻值；
（2）高温挡正常工作时，电路消耗的功率和电流；
（3）有一次，晶晶同学发现，电烤箱内温度比正常工作时低
于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，电能表的铭牌如图乙所示，通过计算判断
2022-2023学年云南省楚雄州天人中学九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（每题3分，共24分）
1．（3分）下列常见的自然现象，能用分子无规则运动解释的例子是（ ）
A．春天，柳枝吐芽 B．夏天，山涧瀑布
C．秋天，菊香满园 D．冬天，雪花飘飘
【答案】C
【分析】物质是由分子组成的，组成物质的分子在不停地做无规则运动，但是分子的运动是肉眼看不见的，据此分析。
【解答】解：A、柳枝吐芽是生物的生长现象，故A错误；
BD、山涧瀑布，都是宏观物体的机械运动；
C、菊香满园是香气分子在不停地做无规则运动，进入人们的鼻孔，故C正确。
故选：C。
【点评】了解扩散现象与分子热运动的特点，能用来解释生活中的现象，是解答的关键，尤其是注意区分分子运动与固体小颗粒的运动。
2．（3分）关于温度、内能、热量三者之间的关系，下列说法正确的是（ ）
A．物体吸收热量，温度一定升高
B．物体温度升高，它的内能一定会增加
C．物体内能增加，一定要从外界吸收热量
D．温度越高的物体，所含的热量越多
【答案】B
【分析】（1）物体吸收热量，内能增加，温度不一定升高，如晶体熔化过程；
（2）内能的大小跟质量、温度、状态有关，同一物体温度升高，它的内能一定会增加；
（3）改变内能的两种方式：热传递和做功；
（4）热量是物体通过热传递方式改变的内能，是一个过程量。
【解答】解：A、物体吸收热量，例如晶体在熔化过程中，温度不变；
B、物体温度升高，其内能一定增加；
C、物体内能增加，也有可能是外界对物体做功；
D、热量是一个过程量，不能说物体含有热量的多少。
故选：B。
【点评】本题主要考查学生对内能、温度、热传递的理解，是中考的热点，热学的难点。要特别注意：温度升高，内能一定增加；但是，内能增加，温度不一定升高。
3．（3分）下列说法中正确的是（ ）
A．一桶水的比热容和一杯水的比热容不同
B．因为水的比热容较小，所以比较适合做冷却剂
C．酒精在燃烧的过程中，质量变小，热值变小，比热容不变
D．锅盖被水蒸气顶起而发生“跳动”，此时水蒸气的内能转化为锅盖的机械能
【答案】D
【分析】（1）比热容是物质的一种特性，与质量、体积的大小无关；
（2）水的比热容大，相同质量的水和其它物质比较，升高或降低温度一定时，吸收或放出的热量多；
（3）比热容是物质的一种特性，它只与物质的种类有关，酒精燃烧一部分后，物质种类不变，比热容不变；热值是燃料的一种属性，只与燃料的种类有关，与其质量和燃烧情况无关；
（4）做功可以改变物体的内能。
【解答】解：A、比热容是物质的一种特性，一桶水与一杯水的比热容是相同的；
B、水的比热容较大，升高相同温度吸收热量多，故B错误；
C、比热容和热值都是物质的特性，酒精灯内的酒精质量变小，故C错误；
D、锅盖不断被水蒸气顶起而发生“跳动”，将自身的内能转化为锅盖的机械能
故选：D。
【点评】此题考查知识点较多，涉及到比热容、热值、能量的转化、改变内能的方式等，需要同学们认真思考、多方面联系才能解答。
4．（3分）如图所示，L1、L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表，两灯串联
B．a为电压表，b为电流表，两灯串联
C．a、b均为电压表，两灯并联
D．a为电流表，b为电压表，两灯并联
【答案】D
【分析】分两种情况对电路进行分析，即串联电路或并联电路，然后根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路分析a、b的类别。
【解答】解：
如果两个灯泡串联，无论a，L2都会被短路，故电路不可能为串联；
所以两个灯泡的连接方式一定为并联，所以为了使灯L1、L6正确发光，a处相当于导线；b处不能形成通路，故b处为电压表。
故选：D。
【点评】要掌握压表和电流表的正确使用方法；电压表和电流表的在电路中的作用；本题根据电压表和电流表在电路中的作用进行分析更简单些。
5．（3分）如图所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，此时电路发生的故障可能是（ ）
A．电灯L1灯丝断了 B．电灯L2灯丝断了
C．电灯L1短路 D．电灯L2短路
【答案】A
【分析】电路故障分为短路和断路。
如图灯L1和灯L2串联，电压表测灯L2两端电压。在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果是电路短路，电路中还有电流。则电路为断路，电路中无电流。
【解答】解：A、电灯L1灯丝断了，此时整个电路中都没有电流，电表无示数。
B、电灯L2灯丝断了，此时电压表会与灯L8串联，电压表分担电源电压有示数，电流表无示数。
C、电灯L1短路，灯L2会分担电源电压，会变亮。不合题意。
D、电灯L6短路，电压表也短路无示数1会分担电源电压，会变亮。不合题意。
故选：A。
【点评】此题考查了电路故障，要学会使用电流表、电压表来检测电路故障，注意逐一分析各选项，找出符合题意的答案。
6．（3分）如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，电源电压不变，R0是定值电阻。在潜水器下潜过程中，电路中有关物理量的变化情况是（ ）
A．通过显示器的电流减小 B．R0两端的电压增大
C．传感器两端的电压增大 D．电路的总功率减小
【答案】B
【分析】在潜水器下潜过程中，压力传感器受到的压力变大，其电阻变小，根据欧姆定律可知电路中电流的变化和R0两端电压的变化，利用串联电路的电压特点可知传感器两端的电压变化，利用P＝UI可知电路总功率的变化。
【解答】解：由电路图可知，两电阻串联，
∵p＝ρgh，
∴在潜水器下潜过程中，压力传感器受到的压力增大，电路中的总电阻减小，
∵I＝，
∴电路中的电流增大，即通过显示器的电流增大；
∵U＝IR，
∴R0两端的电压增大，故B正确；
∵串联电路中总电压等于各分电压之和，
∴传感器两端的电压减小，故C不正确，
∵P＝UI，且电源电压不变，
∴电路总功率增大，故D不正确。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是分析好在潜水器下潜过程中压力传感器受到压强的变化和其阻值的变化。
7．（3分）为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带2闭合，指示灯熄灭。下列设计最合理的电路图是（ ）
A． B．
C． D．
【答案】D
【分析】由题意知，只有坐在座位上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了。
【解答】解：
由题知，S1闭合、开关S2断开指示灯亮，S4闭合，指示灯熄灭。
A、指示灯与S1串联，与S2并联，乘客坐下时S2闭合指示灯亮，系上安全带时S2闭合，指示灯被短路熄灭，不符合题意；
B、两开关并联后与指示灯串联1闭合还是系上安全带时S7闭合，指示灯都会发光；
C、两开关串联，系上安全带S2闭合时指示灯才会发光，不符合题意；
D、指示灯与S1串联，与S5并联，乘客坐下时S1闭合指示灯亮，系上安全带时S2闭合，指示灯被短路熄灭，符合题意。
故选：D。
【点评】本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻起保护电路的作用。
8．（3分）图甲是定值电阻R和灯泡L的电压随电流变化关系的图像，将该定值电阻R和灯泡L串联在图乙的电路中，闭合开关，关于该电路下列计算中错误的是（ ）
A．电源电压为3V
B．电阻R的阻值为5Ω
C．电阻R消耗的电功率为0.8W
D．灯泡L消耗的电功率为1.2W
【答案】D
【分析】由电路图可知，定值电阻R和灯泡L串联，电流表测电路中的电流。根据图甲读出电流表的示数I＝0.4A时定值电阻两端的电压和灯泡两端的电压，利用串联电路的电压特点求出电源电压，利用欧姆定律求出定值电阻的阻值，再利用P＝UI求出电阻R消耗的电功率和灯泡L消耗的电功率。
【解答】解：由电路图可知，定值电阻R和灯泡L串联。
A.由图甲可知，当电流表的示数I＝0.4A时R＝3V，灯泡两端的电压UL＝1V，
因串联电路中总电压等于各分电压之和，所以电源电压：U＝UR+UL＝2V+3V＝3V，故A正确；
B.由I＝可得＝＝5Ω；
C.电阻R消耗的电功率：PR＝URI＝5V×0.4A＝6.8W，故C正确；
D.灯泡L消耗的电功率：PL＝ULI＝1V×6.4A＝0.6W，故D错误。
故选：D。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图像中获取有用的信息是关键。
二、填空题（每空1分，共21分）
9．（2分）泡方便面时，调料包很难被撕开，说明分子间存在 引 力，倒入开水后，过一会儿闻到香味是 扩散 现象。
【答案】见试题解答内容
【分析】物质是由分子组成的，组成物质的分子永不停息地做无规则运动，分子间存在着相互作用的引力和斥力。
【解答】解：
分子之间存在相互作用的引力和斥力，要撕开调料包；
能闻到香味是扩散现象，它说明组成物质的分子永不停息地做无规则运动。
故答案为：引；扩散。
【点评】本题通过日常生活现象考查了分子动理论的了解，难度不大，是一道基础题。
10．（2分）如图所示是在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见筒内棉花燃烧起来。这是通过 做功 方式使玻璃筒内空气的内能增大，这个过程是 机械能 转化为内能，温度升高到棉花的燃点，使棉花燃烧。
【答案】做功；机械能。
【分析】改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：下压活塞时，活塞压缩气体做功，气体的内能增大，通过做功的方式改变物体的内能，使棉花燃烧。
故答案为：做功；机械能。
【点评】本题考查做功改变物体的内能，要知道做功和热传递改变物体内能的区别。
11．（2分）在内燃机的四个冲程中，将内能转化为机械能的是 做功 冲程；如图 甲 所示。
【答案】做功；甲。
【分析】四冲程内燃机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，其中只有做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械能转化为内能。
【解答】解：内燃机四个冲程中，只有做功冲程燃气对外做功，在压缩冲程中将机械能转化为内能；
由图甲可知，活塞向下运动并且进气门和排气门关闭。
故答案为：做功；甲。
【点评】本题考查了内燃机的能量转化情况、冲程的判断，属于热学基础知识的考查，相对比较简单。
12．（2分）“五一”假期，小明一家驱车外出旅游。当汽车以108km/h的速度在高速公路上匀速直线行驶时，汽车受到的阻力1000N，已知汽车整车质量为2t，油箱容积为50L。汽油热值q＝4×107J/L。一箱汽油完全燃烧放出的热量是 2×109 J，该车加一满箱汽油，最多可以匀速直线行驶的路程是 1000 km。
【答案】2×109；1000。
【分析】根据Q放＝Vq求出汽油完全燃烧放出的热量；根据η＝的变形公式求出有用功，根据汽车匀速直线行驶时，牵引力和阻力是一对平衡力求出汽车受到的牵引力，最后根据W＝Fs计算最多可以行驶的路程。
【解答】解：一箱汽油完全燃烧放出的热量为：
Q放＝Vq＝50L×4×107J/L＝3×109J；
由η＝得，牵引力所做的有用功为：
W有用＝ηQ放＝50%×2×104J＝1×109J；
汽车做匀速直线运动，处于平衡状态；
由W＝Fs得，汽车最多可以匀速直线行驶的路程为：
s＝＝＝1×107m＝1000km。
故答案为：2×109；1000。
【点评】本题综合考查了速度、功和功率公式的计算以及热值和效率的有关计算，难度不大，涉及的知识点较多，细心解答避免出错。
13．（2分）一个轻质小球靠近用毛皮摩擦过的橡胶棒A时，它们相互吸引，则小球 ④ （选填序号）。再用橡胶棒A接触验电器B的瞬间，电流方向是： B到A （选填“A到B”或“B到A”）。
①一定不带电
②一定带负电
③一定带正电
④可能不带电
【答案】④；B到A。
【分析】（1）带电体具有吸引轻小物体的性质，同种电荷相互排斥，异种电荷相互吸引；
（2）我们规定正电荷定向移动的方向为电流方向，与负电荷定向移动的方向相反。
【解答】解：（1）用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，说明则这个小球可能带正电。
（2）带负电的橡胶棒A接触验电器B的瞬间，电子从A转移到验电器B的两箔片，即B到A。
故答案为：④；B到A。
【点评】解决此题要结合摩擦起电的实质和电荷作用规律以及电流方向的规定进行分析解答。
14．（2分）2018年10月16日，华为手机Mate20全球发布，搭载华为麒鳞980芯片，集成69亿晶体管，实现了性能与能效的全面提升 单向 导电性，下列说法不正确的是 ③ （选填序号）。
①超导材料用于输送电力可以降低电能损耗
②食盐水、石墨、人体都是导体
③电饭锅、热水器都用到了超导材料
④发光LED灯是用半导体材料制成
【答案】单向；③。
【分析】（1）超导体是电阻为零的材料；
（2）导体是容易导电的物体；
（3）电饭锅和热水器利用电流的热效应工作；
（4）LED灯是用半导体材料制成。
【解答】解：①超导材料用于输送电力可以降低电能损耗，故①正确；
②食盐水、石墨，是导体；
③电饭锅和热水器利用电流的热效应工作；没有用到超导材料；
④发光LED灯是用半导体材料制成，故④正确。
故选：③。
答案为：单向；③。
【点评】本题考查了超导体、导体和半导体，属于基础题。
15．（2分）一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光 12 Ω的电阻，该电阻的电功率为 3 W。
【答案】见试题解答内容
【分析】由灯泡铭牌可知，其额定电压为6V，额定功率为3W，根据P＝UI求出灯泡正常发光时电路中的电流，根据串联电路的电压特点求出串联电阻两端的电压，根据欧姆定律求出串联电阻的阻值，根据P＝UI求出电阻的电功率。
【解答】解：灯泡正常发光时的电压为6V，功率为3W，
因串联电路中各处的电流相等，且灯泡正常发光，
所以，由P＝UI可得
I＝IL＝＝＝0.8A，
因串联电路中总电压等于各分电压之和，
所以，串联电阻两端的电压：
UR＝U﹣UL＝12V﹣6V＝6V，
由I＝可得
R＝＝＝12Ω，
该电阻的电功率：
PR＝URI＝4V×0.5A＝6W。
故答案为：12；3。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡正常发光时的电压和额定电压相等。
16．（2分）如图所示的电路，电源电压恒定，开关S闭合后1、L2都正常发光，甲、乙两个电表的示数之比是3：5，则灯L1、L2的电阻之比为 2：3 ，灯L1、L2在相同时间内消耗的电能之比为 2：3 。
【答案】2：3；2：3。
【分析】根据电压表并联在电路中、电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比。因串联电路中各处的电流相等，由W＝UIt可得，两灯泡相同时间内消耗的电能之比。
【解答】解：
如果乙为电流表将会造成电源短路，如果甲为电流表L2将被短路、不能工作，
因此甲、乙都为电压表1、L5串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；
因串联电路中总电压等于各分电压之和，
所以，两灯泡两端的电压之比：＝＝＝；
根据串联分压特点可知灯L3、L2的电阻之比：＝＝；
因串联电路中各处的电流相等，
所以，由W＝UIt可得＝＝＝；
故答案为：2：3；7：3。
【点评】本题考查欧姆定律的应用和电能的计算，判断甲乙两表是电流表还是电压表是解题的关键，也是难点。
17．（2分）如图所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图像。由图可知，随着电压的升高，L的阻值逐渐变大 10 Ω，将小灯泡L和定值电阻R并联接在2V电压下，通电1min整个电路消耗的电能为 96J 。
【答案】10；96J。
【分析】（1）由图可知，通过电阻的电流和两端的电压成正比，任意读出一组电压和电流，根据欧姆定律求出R的阻值；
（2）两灯泡并联时两端的电压相等，根据图象读出对应的电流，根据并联电路的电压特点得出干路电流，根据W＝UIt求出通电1min整个电路消耗的电能。
【解答】解：（1）由图象可知R为定值电阻，当U＝4V时，
由I＝可知＝＝10Ω；
（2）并联电路中各支路两端的电压相等，
将小灯泡L和定值电阻R并联在电源电压为2V的电路中时，它们两端的电压均为2V，
由图象可知对应的电流：IL＝0.6A，IR＝8.12，
并联电路中干路电流等于各支路电流之和，
干路电流：I′＝IL+IR＝0.6A+8.2A＝0.6A，
通电1min整个电路消耗的电能：
W＝UIt＝2V×3.8A×1×60s＝96J。
故答案为：10；96J。
【点评】本题考查了并联电路的特点、欧姆定律、电功计算公式的应用，关键是从图象中得出灯泡和R电流与电压之间的关系。
18．（2分）定值电阻R和小灯泡L中的电流随其两端电压变化的关系如图甲所示，电路如图乙所示，闭合开关S，此时小灯泡L的电功率是 1 W；电源两端的电压为 2.5 V。
【答案】1；2.5。
【分析】闭合开关S，R、L并联，电流表测量通过R的电流。定值电阻的阻值不变，故图甲中的倾斜直线为定值电阻R中的电流随其两端电压变化的关系图像，曲线为小灯泡L中的电流随其两端电压变化的关系图像。
电流表的示数为0.5A，从图中可知此时定值电阻两端的电压进而得出电源电压和灯泡两端的电压；
从图中可知此时通过灯泡的电流，根据P＝UI可知此时小灯泡L的电功率。
【解答】解：闭合开关S，R、L并联。定值电阻的阻值不变，曲线为小灯泡L中的电流随其两端电压变化的关系图像。
电流表的示数为0.5A，从图中可知此时定值电阻两端的电压为6.5V；
从图中可知此时通过灯泡的电流为0.4A，根据P＝UI可知此时小灯泡L的电功率P＝UI＝2.5V×8.4A＝1W。
故答案为：4；2.5。
【点评】本题考查电功率的计算，关键是从图中得出有用信息。
三、实验题（每空1分，共31分）
19．（3分）图中电压表的示数是 7 V。
【答案】7
【分析】根据电压表选用的量程，确定分度值，再根据指针位置读出示数。
【解答】解：由图可知，电压表选用的是0～15V量程，其示数为7V。
故答案为：6。
【点评】本题考查了对电压表读数方法的掌握，属基本实验能力。
20．（3分）若使图中的杠杆OA保持水平位置平衡，现已画出F2的力臂L2，请作出力F2的示意图。
【答案】见解答图。
【分析】力臂的概念：力臂是指从支点到力的作用线的距离，据此做出力F2的示意图。
【解答】解：
由题图可知，O为支点1方向向下，动力和阻力使杠杆转动的效果相反2方向应向上；过力臂L8的右端垂直于L2沿向上的方向画出F2，F6的作用点作用在杠杆上，如图所示：
【点评】此题主要考查了力的示意图的画法，根据解力臂的概念找出拉力的方向是解题的关键。
21．（3分）根据实物图在方框内画出相应的电路图。
【答案】
【分析】根据实物图分析电路的连接情况，再画出对应的电路。
【解答】解：由实物图知，两灯并联1在干路上，S2在L8支路上，电路图如图所示：
。
【点评】本题考查根据实物图画电路图，正确分析电路的连接方式以及开关的位置是关键。
22．（7分）为了比较水和食用油的比热容，某同学用如图所示的器材进行了实验，实验数据记录如表：
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
200
20
6
45
食用油
200
20
6
70
（1）实验中，两烧杯内放入规格相同的电加热器，这样做的目的是 相同时间吸热相同 。
（2）该实验是通过比较 加热相同时间比较温度的变化 来比较水和食用油的吸热能力。
（3）在此实验中，如果要使水和食用油的最后温度相同，就要给 水 加热更长的时间，此时水吸收的热量 大于 （填“大于”“小于”或“等于”）食用油吸收的热量。
（4）已知水的比热容为4.2×103J/（kg•℃），则食用油的比热容为 2.1×103 J/（kg•℃）。
（5）汽车发动机常用水作为冷却剂是因为和其他物质相比，水的 比热容 较大；寒冷的冬天水箱要加防冻液，这是为了降低水的 凝固点 。
【答案】（1）相同时间吸热相同；（2）加热相同时间比较温度的变化；（3）水；大于；（4）2.1×103；凝固点。
【分析】（1）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（3）根据表中数据得出结论，据此推理回答；
（4）根据表中数据得出加热6分钟（吸热相同）水和煤油升高的温度；根据Q＝cmΔt可知，在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，据此得出食用油的比热容；
（5）根据Q＝cmΔt分析；寒冷的冬天水箱要加防冻液，据此实际情况分析。
【解答】解：（1）实验中，两烧杯内放入规格相同的电加热器；
（2）根据表中数据，该实验是通过比较加热相同时间比较温度的变化来比较水和食用油的吸热能力；
（3）根据表中数据知，加热相同时间，在此实验中，就要给水加热更长的时间；
（4）加热6分钟（吸热相同），水升高的温度为
45℃﹣20℃＝25℃；
煤油升高的温度为
70℃﹣20℃＝50℃；
根据Q＝cmΔt可知，在质量和吸热相同的情况下，升高的温度与比热容成反比
c＝×4.8×103J/（kg•℃）＝2.5×103J/（kg•℃）
（5）根据Q＝cmΔt，在质量和升高的温度相同时，水吸热多；寒冷的冬天水箱要加防冻液，避免水由于结冰而胀破水箱。
故答案为：
（1）相同时间吸热相同；（2）加热相同时间比较温度的变化；大于3；凝固点。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q＝cmΔt的运用，为热学中的重要实验。
23．（7分）在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
实验次数
1
2
3
4
电阻R/Ω
5
10
15
20
电流I/A
0.6
0.2
0.15
（1）根据图乙电路图用笔画线代替导线将图甲所示实物连接成完整电路（要求滑片P向A端滑动时，滑动变阻器接入电路的电阻变大，连线时导线不允许交叉）；
（2）闭合开关后发现电流表有示数，电压表无示数，则故障可能是： 电阻R短路（或电压表短路或电压表断路） 。
（3）在做完第一次实验后，接下来的操作是：断开开关，将5Ω换成10Ω的电阻 A 端（选填“A”或“B”）滑动，直到电压表表示数为 3 V时，读出电流表的示数为 0.3 A。
（4）分析实验数据得出实验结论： 当电压一定时，通过导体的电流与导体的电阻成反比 。
（5）实验后小明把40Ω的电阻换进电路中继续实验，发现无论怎样调节滑动变阻器都无法使电压表的示数达到要求，原因是： 滑动变阻器最大阻值太小 。
【答案】（1）见解答图；（2）电阻R短路（或电压表短路或电压表断路）；（3）A；3；0.3；（4）当电压一定时，通过导体的电流与导体的电阻成反比；（5）滑动变阻器最大阻值太小。
【分析】（1）滑片P向A端滑动时，滑动变阻器接入电路的电阻变大，据此确定滑动变阻器选用的下端接线柱；
（2）闭合开关后发现电流表有示数，说明电路是通路；电压表无示数，说明电压表并联的电路短路或电压表短路或电压表断路；
（3）根据表中数据求出定值电阻两端电压；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑动变阻器滑片移动的方向；
利用欧姆定律求出电流表的示数；
（4）根据表中数据分析得出结论；
（5）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，利用串联分压原理分析回答。
【解答】解：（1）滑片P向A端滑动时，滑动变阻器接入电路的电阻变大，如下图所示：
；
（2）闭合开关后发现电流表有示数，说明电路是通路，说明电压表并联的电路短路或电压表短路或电压表断路；
（3）由表中数据可知，定值电阻两端电压为UV＝IR＝0.6A×5Ω＝…………＝0.15A×20Ω＝3V；
实验中，当把8Ω的电阻换成10Ω的电阻后，电阻两端的电压变大，根据串联电路电压的规律，由分压原理，故应把滑动变阻器滑片向A端滑动，此时电流表的示数为I2＝＝＝0.3A；
（4）由表中数据可知，定值电阻两端电压为一定值，通过导体的电流与导体的电阻成反比；
（5）实验后小明把40Ω的电阻换进电路中继续实验，根据分压原理，研究电流与电阻关系时要控制电压不变，要增大滑动变阻器两端的电压，要增大滑动变阻器电阻阻值，说明滑动变阻器最大阻值太小。
故答案为：（1）见解答图；（2）电阻R短路（或电压表短路或电压表断路）；8；0.3，通过导体的电流与导体的电阻成反比。
【点评】本题探究“电压一定时，电流跟电阻的关系”的实验，考查了电路连接、电路故障、实验操作、数据分析、控制变量法和欧姆定律的应用等知识。
24．（8分）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω），电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V），“50Ω 2A”的滑动变阻器A和“10Ω 1A”的滑动变阻器B各一个，开关一个
（1）通过估算，你应选用的滑动变阻器是 A （选填“A”或“B”）。
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，用笔画线代替导线将电路连接正确。
（3）连接好电路后，闭合开关，发现电流表示数增大，则原因可能是 电压表并联在滑动变阻器两端 。
（4）故障排除后，闭合开关后，移动滑片P到某一点时（如图乙所示）为 2 V，若他想测量小灯泡的额定功率，应将图甲中滑片P向 A （选填“A”或“B”）端移动，使电压表的示数为2.5V。小灯泡正常工作时的电阻是 8.3 Ω。（小数点后保留1位小数）
（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线 温度升高，灯丝电阻增大 。
（6）完成测量后，小明用四个定值电阻（5Ω、10Ω、15Ω、20Ω）替换小灯泡，探究电流与电阻的关系。实验中分别将四个定值电阻单独接入电路，并调节滑动变阻器滑片，为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应大于 3 V。
【答案】（1）A；（2）见解答图；（3）电压表并联在滑动变阻器两端；（4）2；A；8.3；（5）温度升高，灯丝电阻增大；（6）3。
【分析】（1）由欧姆定律求出2.5V的小灯泡（电阻约为10Ω 0的额定电流，由串联电路的规律及欧姆定律求出灯正常发时变阻器连入的电阻确定选用的滑动变阻器；
（2）原电路中，灯短路了，电压表串联在电路中是错误的，灯与电流表串联，电压表与灯并联；
（3）连接好电路后，闭合开关，观察到电压表的示数较大，移动滑动变阻器滑片，当电路中的电流增大时，根据U＝IR可知，灯泡两端的电压增大，根据串联电路电压规律可知滑动变阻器两端的电压减小，所以可得出电流表的示数增大时，电压表示数减小的原因；
（4）根据电压表的量程、分度值以及指针的位置读出电压表示数，要使灯泡正常工作，则灯泡两端电压等于额定电源，然后根据串联电路电压的特点确定滑动变阻器滑片移动的方向；由欧姆定律求出小灯泡正常工作时的电阻；
（5）灯的温度升高，灯丝电阻增大；
（6）根据串联电路电压的规律和分压原理求解。
【解答】解：（1）2.5V的小灯泡，电阻约为10Ω，灯的额定电流约为：
I＝＝＝0.25A，灯正常发时变阻器连入的电阻：
R滑＝＝＝14Ω；
（2）原电路中，灯短路了，灯与电流表串联，如下图所示：
；
（3）连接好电路后，闭合开关，移动滑动变阻器滑片，根据U＝IR可知，根据串联电路电压规律可知滑动变阻器两端的电压减小，电压表示数减小；
（4）电压表使用0～3V量程，每一个大格代表2V，电压为2V；
要使灯泡正常工作，灯泡两端电压从2V增大到4.5V，总电阻要减小，滑片向A端移动；
根据图丙可知，当灯泡两端电压为2.6V时，
由I＝可得
R＝＝≈8.5Ω；
（5）如图丙所示，小灯泡的电流I与电压U的关系图线不是一条直线，灯丝电阻增大；
（6）电流表的量程为0﹣0.8A，当电路中的最大电流为0.6A时，即此时电路中应接入定值电阻为4Ω的电阻，
根据欧姆定律I＝得此时定值电阻两端的电压：U＝IR＝0.6A×4Ω＝3V；
所以为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应超过3V。
故答案为：（1）A；（2）见解答图；（4）6；A；（5）温度升高；（6）3。
【点评】本题测量小灯泡的电功率，考查器材的选择、电路连接、故障分析、功率和电阻计算及影响电阻大小的因素。
四、计算题（25题、26题各8分，27题9分，共25分）
25．（8分）图中是一辆满载防疫物资的货车，货车满载时，车轮与水平地面接触的总面积为1m2，对地面的压强为5×105Pa．货车到送货地点要经过一座路面平直的桥梁，这座桥限重55t。（g取10N/kg，柴油的热值q＝4.3×107J/kg）
（1）请通过计算货车满载时车和货物的总质量，判断货车是否允许通过这座桥。
（2）货车以20m/s的速度在平直公路行驶，发动机的输出功率为200kW，求货车受到的阻力。
（3）若货车发动机的效率为40%，以20m/s的速度在该平直公路上行驶17.2km，消耗柴油的质量是多少？
【答案】见试题解答内容
【分析】（1）根据p＝求出对地面的压力，根据F＝G＝mg求出其质量的大小，并判断货车是否允许通过这座桥；
（2）根据P＝＝＝Fv算出牵引力，根据货车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力求出货车受到的阻力；
（3）根据W＝Fs算出牵引力做的功，由η＝×100%算出柴油完全燃烧放出的热量，根据Q放＝mq算出消耗汽油的质量。
【解答】解：（1）根据p＝知，
该货车满载时，静止在水平路面上对地面的压力：
F压＝pS＝5×105Pa×3m2＝5×103N，
因为在水平面上，
所以压力等于重力，即G＝F＝5×105N，
根据G＝mg知，
货车满载时车和货物的总质量为：
m＝＝＝5×104kg＝50t＜55t，所以这辆货车允许通过；
（2）根据P＝＝＝Fv知，
货车受到的牵引力为：
F＝＝＝102N，
因货车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，货车的阻力大小为：
f＝F＝104N；
（3）牵引力做的功：
W＝Fs＝104N×17.8×103m＝1.72×108J，
由η＝×100%得，
柴油完全燃烧放出的热量为：
Q放＝＝＝4.8×108J，
根据Q放＝mq得，
消耗汽油的质量为：
m＝＝＝10kg。
答：（1）货车允许通过这座桥；
（2）货车以20m/s的速度在平直公路行驶，发动机的输出功率为200kW3N；
（3）若货车发动机的效率为40%，以20m/s的速度在该平直公路上行驶17.2km。
【点评】本题考查了重力公式和压强公式、做功公式、功率公式、燃料完全燃烧释放热量公式、效率公式以及二力平衡条件的应用，涉及到的知识点较多，综合性强，有一定的难度。
26．（8分）如图所示是某同学探究的一个调光电路，已知元件的规格分别为：灯L“6V 6W（不考虑灯丝电阻变化）、变阻器的阻值范围为0～12Ω．闭合开关S（电路始终处于安全状态），电压表的示数为3V时，小灯泡正常发光。求：
（1）电压表示数为3V时滑动变阻器接入电路的阻值；
（2）把滑动变阻器的滑片移至中点位置时，小灯泡的实际功率：
（3）滑动变阻器滑片位于A端时，2min电路消耗的电能。
【答案】见试题解答内容
【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测变阻器两端的电压。
（1）灯泡正常发光时的电压和额定电压相等，根据串联电路的电流特点和P＝UI求出电路中的电流，根据欧姆定律求出滑动变阻器接入电路的阻值；
（2）根据串联电路的电压特点求出电源的电压，根据欧姆定律求出灯泡的电阻，把滑动变阻器的滑片移至中点位置时，根据电阻的串联和欧姆定律求出电路中的电流，利用P＝UI＝I2R求出小灯泡的实际功率；
（3）滑动变阻器滑片位于A端时，接入电路中的电阻最大，根据W＝UIt＝t求出2min电路消耗的电能。
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联。
（1）因串联电路中各处的电流相等，且小灯泡正常发光，
所以，由P＝UI可得
I＝IL＝＝＝4A，
由I＝可得
R＝＝＝2Ω；
（2）因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝UL+UR＝6V+3V＝3V，
灯泡的电阻：
RL＝＝＝3Ω，
把滑动变阻器的滑片移至中点位置时，R′＝6Ω，
因串联电路中总电阻等于分电阻之和，
所以，电路中的电流：
I′＝＝＝0.75A，
则小灯泡的实际功率：
PL′＝（I′）8RL＝（0.75A）2×4Ω＝3.375W；
（3）滑动变阻器滑片位于A端时，接入电路中的电阻最大
W＝t＝。
答：（1）电压表示数为4V时滑动变阻器接入电路的阻值为3Ω；
（2）把滑动变阻器的滑片移至中点位置时，小灯泡的实际功率为3.375W；
（3）滑动变阻器滑片位于A端时，5min电路消耗的电能为540J。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式、电功公式的应用，要注意灯泡正常发光时的电压和额定电压相等。
27．（9分）如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω。当闭合S1、断开S2时为低温挡，电烘箱低温挡的额定功率为220W。
求：
（1）加热电阻R1的阻值；
（2）高温挡正常工作时，电路消耗的功率和电流；
（3）有一次，晶晶同学发现，电烤箱内温度比正常工作时低
于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，电能表的铭牌如图乙所示，通过计算判断
【答案】（1）加热电阻R1的阻值为40Ω；
（2）高温挡正常工作时，电路消耗的功率为1210W，电流为5.5A；
（3）用电高峰时家庭电路的实际电压为200V，所以晶晶的猜想是正确的。
【分析】（1）当只闭合S1时，R1、R2串联，处于低温挡，由P＝求R1、R2串联后的总电阻，根据串联电路的特点求发热电阻R1的阻值；
（2）当同时闭合S1、S2时，电阻R2被短路，只有电阻R1接入电路，处于高温挡，由P＝求电路消耗的功率，由欧姆定律算出此时电路中的电流；
（3）“600r/（kW•h）”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转600r，据此可求电能表转盘转10转时，电烤箱消耗的电能，再利用P＝求电烤箱的实际功率，再利用P＝求出实际电压。
【解答】解：（1）当只闭合S1时，R1、R5串联，处于低温挡
R＝＝＝220Ω；
根据串联电路的电阻关系可知，发热电阻R8的阻值：
R1＝R﹣R2＝220Ω﹣180Ω＝40Ω；
（2）当同时闭合S5、S2时，电阻R2被短路，只有电阻R3接入电路，电阻较小，
则高温挡的功率为：
P高＝＝＝1210W，
此时电路中的电流为：
I＝＝＝5.3A；
（3）“600r/（kW•h）”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转600转，
电能表转盘转10转消耗的电能：
W＝kW•h＝3J＝6×104J；
电烤箱的实际功率：
P'＝＝＝1000W；
根据P＝可知电烤箱的实际电压：
U实＝＝＝200V＜220V，晶晶的猜想是正确的。
答：（1）加热电阻R7的阻值为40Ω；
（2）高温挡正常工作时，电路消耗的功率为1210W；
（3）用电高峰时家庭电路的实际电压为200V，所以晶晶的猜想是正确的。
【点评】本题为电学综合题，考查了电功率公式P＝、P＝及其变形公式的应用，分析电路图得出高低温挡的电路组成、明确电能表相关参数的意义是关键。
2022-2023学年云南省楚雄州天人中学九年级（上）期中物理试卷
一、选择题（每题3分，共24分）
1．（3分）下列常见的自然现象，能用分子无规则运动解释的例子是（ ）
A．春天，柳枝吐芽 B．夏天，山涧瀑布
C．秋天，菊香满园 D．冬天，雪花飘飘
2．（3分）关于温度、内能、热量三者之间的关系，下列说法正确的是（ ）
A．物体吸收热量，温度一定升高
B．物体温度升高，它的内能一定会增加
C．物体内能增加，一定要从外界吸收热量
D．温度越高的物体，所含的热量越多
3．（3分）下列说法中正确的是（ ）
A．一桶水的比热容和一杯水的比热容不同
B．因为水的比热容较小，所以比较适合做冷却剂
C．酒精在燃烧的过程中，质量变小，热值变小，比热容不变
D．锅盖被水蒸气顶起而发生“跳动”，此时水蒸气的内能转化为锅盖的机械能
4．（3分）如图所示，L1、L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表，两灯串联
B．a为电压表，b为电流表，两灯串联
C．a、b均为电压表，两灯并联
D．a为电流表，b为电压表，两灯并联
5．（3分）如图所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，此时电路发生的故障可能是（ ）
A．电灯L1灯丝断了 B．电灯L2灯丝断了
C．电灯L1短路 D．电灯L2短路
6．（3分）如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，电源电压不变，R0是定值电阻。在潜水器下潜过程中，电路中有关物理量的变化情况是（ ）
A．通过显示器的电流减小 B．R0两端的电压增大
C．传感器两端的电压增大 D．电路的总功率减小
7．（3分）为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带2闭合，指示灯熄灭。下列设计最合理的电路图是（ ）
A． B．
C． D．
8．（3分）图甲是定值电阻R和灯泡L的电压随电流变化关系的图像，将该定值电阻R和灯泡L串联在图乙的电路中，闭合开关，关于该电路下列计算中错误的是（ ）
A．电源电压为3V
B．电阻R的阻值为5Ω
C．电阻R消耗的电功率为0.8W
D．灯泡L消耗的电功率为1.2W
二、填空题（每空1分，共21分）
9．（2分）泡方便面时，调料包很难被撕开，说明分子间存在 力，倒入开水后，过一会儿闻到香味是 现象。
10．（2分）如图所示是在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见筒内棉花燃烧起来。这是通过 方式使玻璃筒内空气的内能增大，这个过程是 转化为内能，温度升高到棉花的燃点，使棉花燃烧。
11．（2分）在内燃机的四个冲程中，将内能转化为机械能的是 冲程；如图 所示。
12．（2分）“五一”假期，小明一家驱车外出旅游。当汽车以108km/h的速度在高速公路上匀速直线行驶时，汽车受到的阻力1000N，已知汽车整车质量为2t，油箱容积为50L。汽油热值q＝4×107J/L。一箱汽油完全燃烧放出的热量是 J，该车加一满箱汽油，最多可以匀速直线行驶的路程是 km。
13．（2分）一个轻质小球靠近用毛皮摩擦过的橡胶棒A时，它们相互吸引，则小球 （选填序号）。再用橡胶棒A接触验电器B的瞬间，电流方向是： （选填“A到B”或“B到A”）。
①一定不带电
②一定带负电
③一定带正电
④可能不带电
14．（2分）2018年10月16日，华为手机Mate20全球发布，搭载华为麒鳞980芯片，集成69亿晶体管，实现了性能与能效的全面提升 导电性，下列说法不正确的是 （选填序号）。
①超导材料用于输送电力可以降低电能损耗
②食盐水、石墨、人体都是导体
③电饭锅、热水器都用到了超导材料
④发光LED灯是用半导体材料制成
15．（2分）一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光 Ω的电阻，该电阻的电功率为 W。
16．（2分）如图所示的电路，电源电压恒定，开关S闭合后1、L2都正常发光，甲、乙两个电表的示数之比是3：5，则灯L1、L2的电阻之比为 ，灯L1、L2在相同时间内消耗的电能之比为 。
17．（2分）如图所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图像。由图可知，随着电压的升高，L的阻值逐渐变大 Ω，将小灯泡L和定值电阻R并联接在2V电压下，通电1min整个电路消耗的电能为 。
18．（2分）定值电阻R和小灯泡L中的电流随其两端电压变化的关系如图甲所示，电路如图乙所示，闭合开关S，此时小灯泡L的电功率是 W；电源两端的电压为 V。
三、实验题（每空1分，共31分）
19．（3分）图中电压表的示数是 V。
20．（3分）若使图中的杠杆OA保持水平位置平衡，现已画出F2的力臂L2，请作出力F2的示意图。
21．（3分）根据实物图在方框内画出相应的电路图。
22．（7分）为了比较水和食用油的比热容，某同学用如图所示的器材进行了实验，实验数据记录如表：
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
200
20
6
45
食用油
200
20
6
70
（1）实验中，两烧杯内放入规格相同的电加热器，这样做的目的是 。
（2）该实验是通过比较 来比较水和食用油的吸热能力。
（3）在此实验中，如果要使水和食用油的最后温度相同，就要给 加热更长的时间，此时水吸收的热量 （填“大于”“小于”或“等于”）食用油吸收的热量。
（4）已知水的比热容为4.2×103J/（kg•℃），则食用油的比热容为 J/（kg•℃）。
（5）汽车发动机常用水作为冷却剂是因为和其他物质相比，水的 较大；寒冷的冬天水箱要加防冻液，这是为了降低水的 。
23．（7分）在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
实验次数
1
2
3
4
电阻R/Ω
5
10
15
20
电流I/A
0.6
0.2
0.15
（1）根据图乙电路图用笔画线代替导线将图甲所示实物连接成完整电路（要求滑片P向A端滑动时，滑动变阻器接入电路的电阻变大，连线时导线不允许交叉）；
（2）闭合开关后发现电流表有示数，电压表无示数，则故障可能是： 。
（3）在做完第一次实验后，接下来的操作是：断开开关，将5Ω换成10Ω的电阻 端（选填“A”或“B”）滑动，直到电压表表示数为 V时，读出电流表的示数为 A。
（4）分析实验数据得出实验结论： 。
（5）实验后小明把40Ω的电阻换进电路中继续实验，发现无论怎样调节滑动变阻器都无法使电压表的示数达到要求，原因是： 。
24．（8分）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω），电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V），“50Ω 2A”的滑动变阻器A和“10Ω 1A”的滑动变阻器B各一个，开关一个
（1）通过估算，你应选用的滑动变阻器是 （选填“A”或“B”）。
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，用笔画线代替导线将电路连接正确。
（3）连接好电路后，闭合开关，发现电流表示数增大，则原因可能是 。
（4）故障排除后，闭合开关后，移动滑片P到某一点时（如图乙所示）为 V，若他想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V。小灯泡正常工作时的电阻是 Ω。（小数点后保留1位小数）
（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线 。
（6）完成测量后，小明用四个定值电阻（5Ω、10Ω、15Ω、20Ω）替换小灯泡，探究电流与电阻的关系。实验中分别将四个定值电阻单独接入电路，并调节滑动变阻器滑片，为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应大于 V。
四、计算题（25题、26题各8分，27题9分，共25分）
25．（8分）图中是一辆满载防疫物资的货车，货车满载时，车轮与水平地面接触的总面积为1m2，对地面的压强为5×105Pa．货车到送货地点要经过一座路面平直的桥梁，这座桥限重55t。（g取10N/kg，柴油的热值q＝4.3×107J/kg）
（1）请通过计算货车满载时车和货物的总质量，判断货车是否允许通过这座桥。
（2）货车以20m/s的速度在平直公路行驶，发动机的输出功率为200kW，求货车受到的阻力。
（3）若货车发动机的效率为40%，以20m/s的速度在该平直公路上行驶17.2km，消耗柴油的质量是多少？
26．（8分）如图所示是某同学探究的一个调光电路，已知元件的规格分别为：灯L“6V 6W（不考虑灯丝电阻变化）、变阻器的阻值范围为0～12Ω．闭合开关S（电路始终处于安全状态），电压表的示数为3V时，小灯泡正常发光。求：
（1）电压表示数为3V时滑动变阻器接入电路的阻值；
（2）把滑动变阻器的滑片移至中点位置时，小灯泡的实际功率：
（3）滑动变阻器滑片位于A端时，2min电路消耗的电能。
27．（9分）如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω。当闭合S1、断开S2时为低温挡，电烘箱低温挡的额定功率为220W。
求：
（1）加热电阻R1的阻值；
（2）高温挡正常工作时，电路消耗的功率和电流；
（3）有一次，晶晶同学发现，电烤箱内温度比正常工作时低
于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，电能表的铭牌如图乙所示，通过计算判断
2022-2023学年云南省楚雄州天人中学九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（每题3分，共24分）
1．（3分）下列常见的自然现象，能用分子无规则运动解释的例子是（ ）
A．春天，柳枝吐芽 B．夏天，山涧瀑布
C．秋天，菊香满园 D．冬天，雪花飘飘
【答案】C
【分析】物质是由分子组成的，组成物质的分子在不停地做无规则运动，但是分子的运动是肉眼看不见的，据此分析。
【解答】解：A、柳枝吐芽是生物的生长现象，故A错误；
BD、山涧瀑布，都是宏观物体的机械运动；
C、菊香满园是香气分子在不停地做无规则运动，进入人们的鼻孔，故C正确。
故选：C。
【点评】了解扩散现象与分子热运动的特点，能用来解释生活中的现象，是解答的关键，尤其是注意区分分子运动与固体小颗粒的运动。
2．（3分）关于温度、内能、热量三者之间的关系，下列说法正确的是（ ）
A．物体吸收热量，温度一定升高
B．物体温度升高，它的内能一定会增加
C．物体内能增加，一定要从外界吸收热量
D．温度越高的物体，所含的热量越多
【答案】B
【分析】（1）物体吸收热量，内能增加，温度不一定升高，如晶体熔化过程；
（2）内能的大小跟质量、温度、状态有关，同一物体温度升高，它的内能一定会增加；
（3）改变内能的两种方式：热传递和做功；
（4）热量是物体通过热传递方式改变的内能，是一个过程量。
【解答】解：A、物体吸收热量，例如晶体在熔化过程中，温度不变；
B、物体温度升高，其内能一定增加；
C、物体内能增加，也有可能是外界对物体做功；
D、热量是一个过程量，不能说物体含有热量的多少。
故选：B。
【点评】本题主要考查学生对内能、温度、热传递的理解，是中考的热点，热学的难点。要特别注意：温度升高，内能一定增加；但是，内能增加，温度不一定升高。
3．（3分）下列说法中正确的是（ ）
A．一桶水的比热容和一杯水的比热容不同
B．因为水的比热容较小，所以比较适合做冷却剂
C．酒精在燃烧的过程中，质量变小，热值变小，比热容不变
D．锅盖被水蒸气顶起而发生“跳动”，此时水蒸气的内能转化为锅盖的机械能
【答案】D
【分析】（1）比热容是物质的一种特性，与质量、体积的大小无关；
（2）水的比热容大，相同质量的水和其它物质比较，升高或降低温度一定时，吸收或放出的热量多；
（3）比热容是物质的一种特性，它只与物质的种类有关，酒精燃烧一部分后，物质种类不变，比热容不变；热值是燃料的一种属性，只与燃料的种类有关，与其质量和燃烧情况无关；
（4）做功可以改变物体的内能。
【解答】解：A、比热容是物质的一种特性，一桶水与一杯水的比热容是相同的；
B、水的比热容较大，升高相同温度吸收热量多，故B错误；
C、比热容和热值都是物质的特性，酒精灯内的酒精质量变小，故C错误；
D、锅盖不断被水蒸气顶起而发生“跳动”，将自身的内能转化为锅盖的机械能
故选：D。
【点评】此题考查知识点较多，涉及到比热容、热值、能量的转化、改变内能的方式等，需要同学们认真思考、多方面联系才能解答。
4．（3分）如图所示，L1、L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表，两灯串联
B．a为电压表，b为电流表，两灯串联
C．a、b均为电压表，两灯并联
D．a为电流表，b为电压表，两灯并联
【答案】D
【分析】分两种情况对电路进行分析，即串联电路或并联电路，然后根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路分析a、b的类别。
【解答】解：
如果两个灯泡串联，无论a，L2都会被短路，故电路不可能为串联；
所以两个灯泡的连接方式一定为并联，所以为了使灯L1、L6正确发光，a处相当于导线；b处不能形成通路，故b处为电压表。
故选：D。
【点评】要掌握压表和电流表的正确使用方法；电压表和电流表的在电路中的作用；本题根据电压表和电流表在电路中的作用进行分析更简单些。
5．（3分）如图所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，此时电路发生的故障可能是（ ）
A．电灯L1灯丝断了 B．电灯L2灯丝断了
C．电灯L1短路 D．电灯L2短路
【答案】A
【分析】电路故障分为短路和断路。
如图灯L1和灯L2串联，电压表测灯L2两端电压。在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果是电路短路，电路中还有电流。则电路为断路，电路中无电流。
【解答】解：A、电灯L1灯丝断了，此时整个电路中都没有电流，电表无示数。
B、电灯L2灯丝断了，此时电压表会与灯L8串联，电压表分担电源电压有示数，电流表无示数。
C、电灯L1短路，灯L2会分担电源电压，会变亮。不合题意。
D、电灯L6短路，电压表也短路无示数1会分担电源电压，会变亮。不合题意。
故选：A。
【点评】此题考查了电路故障，要学会使用电流表、电压表来检测电路故障，注意逐一分析各选项，找出符合题意的答案。
6．（3分）如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，电源电压不变，R0是定值电阻。在潜水器下潜过程中，电路中有关物理量的变化情况是（ ）
A．通过显示器的电流减小 B．R0两端的电压增大
C．传感器两端的电压增大 D．电路的总功率减小
【答案】B
【分析】在潜水器下潜过程中，压力传感器受到的压力变大，其电阻变小，根据欧姆定律可知电路中电流的变化和R0两端电压的变化，利用串联电路的电压特点可知传感器两端的电压变化，利用P＝UI可知电路总功率的变化。
【解答】解：由电路图可知，两电阻串联，
∵p＝ρgh，
∴在潜水器下潜过程中，压力传感器受到的压力增大，电路中的总电阻减小，
∵I＝，
∴电路中的电流增大，即通过显示器的电流增大；
∵U＝IR，
∴R0两端的电压增大，故B正确；
∵串联电路中总电压等于各分电压之和，
∴传感器两端的电压减小，故C不正确，
∵P＝UI，且电源电压不变，
∴电路总功率增大，故D不正确。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是分析好在潜水器下潜过程中压力传感器受到压强的变化和其阻值的变化。
7．（3分）为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带2闭合，指示灯熄灭。下列设计最合理的电路图是（ ）
A． B．
C． D．
【答案】D
【分析】由题意知，只有坐在座位上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了。
【解答】解：
由题知，S1闭合、开关S2断开指示灯亮，S4闭合，指示灯熄灭。
A、指示灯与S1串联，与S2并联，乘客坐下时S2闭合指示灯亮，系上安全带时S2闭合，指示灯被短路熄灭，不符合题意；
B、两开关并联后与指示灯串联1闭合还是系上安全带时S7闭合，指示灯都会发光；
C、两开关串联，系上安全带S2闭合时指示灯才会发光，不符合题意；
D、指示灯与S1串联，与S5并联，乘客坐下时S1闭合指示灯亮，系上安全带时S2闭合，指示灯被短路熄灭，符合题意。
故选：D。
【点评】本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻起保护电路的作用。
8．（3分）图甲是定值电阻R和灯泡L的电压随电流变化关系的图像，将该定值电阻R和灯泡L串联在图乙的电路中，闭合开关，关于该电路下列计算中错误的是（ ）
A．电源电压为3V
B．电阻R的阻值为5Ω
C．电阻R消耗的电功率为0.8W
D．灯泡L消耗的电功率为1.2W
【答案】D
【分析】由电路图可知，定值电阻R和灯泡L串联，电流表测电路中的电流。根据图甲读出电流表的示数I＝0.4A时定值电阻两端的电压和灯泡两端的电压，利用串联电路的电压特点求出电源电压，利用欧姆定律求出定值电阻的阻值，再利用P＝UI求出电阻R消耗的电功率和灯泡L消耗的电功率。
【解答】解：由电路图可知，定值电阻R和灯泡L串联。
A.由图甲可知，当电流表的示数I＝0.4A时R＝3V，灯泡两端的电压UL＝1V，
因串联电路中总电压等于各分电压之和，所以电源电压：U＝UR+UL＝2V+3V＝3V，故A正确；
B.由I＝可得＝＝5Ω；
C.电阻R消耗的电功率：PR＝URI＝5V×0.4A＝6.8W，故C正确；
D.灯泡L消耗的电功率：PL＝ULI＝1V×6.4A＝0.6W，故D错误。
故选：D。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图像中获取有用的信息是关键。
二、填空题（每空1分，共21分）
9．（2分）泡方便面时，调料包很难被撕开，说明分子间存在 引 力，倒入开水后，过一会儿闻到香味是 扩散 现象。
【答案】见试题解答内容
【分析】物质是由分子组成的，组成物质的分子永不停息地做无规则运动，分子间存在着相互作用的引力和斥力。
【解答】解：
分子之间存在相互作用的引力和斥力，要撕开调料包；
能闻到香味是扩散现象，它说明组成物质的分子永不停息地做无规则运动。
故答案为：引；扩散。
【点评】本题通过日常生活现象考查了分子动理论的了解，难度不大，是一道基础题。
10．（2分）如图所示是在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见筒内棉花燃烧起来。这是通过 做功 方式使玻璃筒内空气的内能增大，这个过程是 机械能 转化为内能，温度升高到棉花的燃点，使棉花燃烧。
【答案】做功；机械能。
【分析】改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：下压活塞时，活塞压缩气体做功，气体的内能增大，通过做功的方式改变物体的内能，使棉花燃烧。
故答案为：做功；机械能。
【点评】本题考查做功改变物体的内能，要知道做功和热传递改变物体内能的区别。
11．（2分）在内燃机的四个冲程中，将内能转化为机械能的是 做功 冲程；如图 甲 所示。
【答案】做功；甲。
【分析】四冲程内燃机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，其中只有做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械能转化为内能。
【解答】解：内燃机四个冲程中，只有做功冲程燃气对外做功，在压缩冲程中将机械能转化为内能；
由图甲可知，活塞向下运动并且进气门和排气门关闭。
故答案为：做功；甲。
【点评】本题考查了内燃机的能量转化情况、冲程的判断，属于热学基础知识的考查，相对比较简单。
12．（2分）“五一”假期，小明一家驱车外出旅游。当汽车以108km/h的速度在高速公路上匀速直线行驶时，汽车受到的阻力1000N，已知汽车整车质量为2t，油箱容积为50L。汽油热值q＝4×107J/L。一箱汽油完全燃烧放出的热量是 2×109 J，该车加一满箱汽油，最多可以匀速直线行驶的路程是 1000 km。
【答案】2×109；1000。
【分析】根据Q放＝Vq求出汽油完全燃烧放出的热量；根据η＝的变形公式求出有用功，根据汽车匀速直线行驶时，牵引力和阻力是一对平衡力求出汽车受到的牵引力，最后根据W＝Fs计算最多可以行驶的路程。
【解答】解：一箱汽油完全燃烧放出的热量为：
Q放＝Vq＝50L×4×107J/L＝3×109J；
由η＝得，牵引力所做的有用功为：
W有用＝ηQ放＝50%×2×104J＝1×109J；
汽车做匀速直线运动，处于平衡状态；
由W＝Fs得，汽车最多可以匀速直线行驶的路程为：
s＝＝＝1×107m＝1000km。
故答案为：2×109；1000。
【点评】本题综合考查了速度、功和功率公式的计算以及热值和效率的有关计算，难度不大，涉及的知识点较多，细心解答避免出错。
13．（2分）一个轻质小球靠近用毛皮摩擦过的橡胶棒A时，它们相互吸引，则小球 ④ （选填序号）。再用橡胶棒A接触验电器B的瞬间，电流方向是： B到A （选填“A到B”或“B到A”）。
①一定不带电
②一定带负电
③一定带正电
④可能不带电
【答案】④；B到A。
【分析】（1）带电体具有吸引轻小物体的性质，同种电荷相互排斥，异种电荷相互吸引；
（2）我们规定正电荷定向移动的方向为电流方向，与负电荷定向移动的方向相反。
【解答】解：（1）用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，说明则这个小球可能带正电。
（2）带负电的橡胶棒A接触验电器B的瞬间，电子从A转移到验电器B的两箔片，即B到A。
故答案为：④；B到A。
【点评】解决此题要结合摩擦起电的实质和电荷作用规律以及电流方向的规定进行分析解答。
14．（2分）2018年10月16日，华为手机Mate20全球发布，搭载华为麒鳞980芯片，集成69亿晶体管，实现了性能与能效的全面提升 单向 导电性，下列说法不正确的是 ③ （选填序号）。
①超导材料用于输送电力可以降低电能损耗
②食盐水、石墨、人体都是导体
③电饭锅、热水器都用到了超导材料
④发光LED灯是用半导体材料制成
【答案】单向；③。
【分析】（1）超导体是电阻为零的材料；
（2）导体是容易导电的物体；
（3）电饭锅和热水器利用电流的热效应工作；
（4）LED灯是用半导体材料制成。
【解答】解：①超导材料用于输送电力可以降低电能损耗，故①正确；
②食盐水、石墨，是导体；
③电饭锅和热水器利用电流的热效应工作；没有用到超导材料；
④发光LED灯是用半导体材料制成，故④正确。
故选：③。
答案为：单向；③。
【点评】本题考查了超导体、导体和半导体，属于基础题。
15．（2分）一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光 12 Ω的电阻，该电阻的电功率为 3 W。
【答案】见试题解答内容
【分析】由灯泡铭牌可知，其额定电压为6V，额定功率为3W，根据P＝UI求出灯泡正常发光时电路中的电流，根据串联电路的电压特点求出串联电阻两端的电压，根据欧姆定律求出串联电阻的阻值，根据P＝UI求出电阻的电功率。
【解答】解：灯泡正常发光时的电压为6V，功率为3W，
因串联电路中各处的电流相等，且灯泡正常发光，
所以，由P＝UI可得
I＝IL＝＝＝0.8A，
因串联电路中总电压等于各分电压之和，
所以，串联电阻两端的电压：
UR＝U﹣UL＝12V﹣6V＝6V，
由I＝可得
R＝＝＝12Ω，
该电阻的电功率：
PR＝URI＝4V×0.5A＝6W。
故答案为：12；3。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡正常发光时的电压和额定电压相等。
16．（2分）如图所示的电路，电源电压恒定，开关S闭合后1、L2都正常发光，甲、乙两个电表的示数之比是3：5，则灯L1、L2的电阻之比为 2：3 ，灯L1、L2在相同时间内消耗的电能之比为 2：3 。
【答案】2：3；2：3。
【分析】根据电压表并联在电路中、电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比。因串联电路中各处的电流相等，由W＝UIt可得，两灯泡相同时间内消耗的电能之比。
【解答】解：
如果乙为电流表将会造成电源短路，如果甲为电流表L2将被短路、不能工作，
因此甲、乙都为电压表1、L5串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；
因串联电路中总电压等于各分电压之和，
所以，两灯泡两端的电压之比：＝＝＝；
根据串联分压特点可知灯L3、L2的电阻之比：＝＝；
因串联电路中各处的电流相等，
所以，由W＝UIt可得＝＝＝；
故答案为：2：3；7：3。
【点评】本题考查欧姆定律的应用和电能的计算，判断甲乙两表是电流表还是电压表是解题的关键，也是难点。
17．（2分）如图所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图像。由图可知，随着电压的升高，L的阻值逐渐变大 10 Ω，将小灯泡L和定值电阻R并联接在2V电压下，通电1min整个电路消耗的电能为 96J 。
【答案】10；96J。
【分析】（1）由图可知，通过电阻的电流和两端的电压成正比，任意读出一组电压和电流，根据欧姆定律求出R的阻值；
（2）两灯泡并联时两端的电压相等，根据图象读出对应的电流，根据并联电路的电压特点得出干路电流，根据W＝UIt求出通电1min整个电路消耗的电能。
【解答】解：（1）由图象可知R为定值电阻，当U＝4V时，
由I＝可知＝＝10Ω；
（2）并联电路中各支路两端的电压相等，
将小灯泡L和定值电阻R并联在电源电压为2V的电路中时，它们两端的电压均为2V，
由图象可知对应的电流：IL＝0.6A，IR＝8.12，
并联电路中干路电流等于各支路电流之和，
干路电流：I′＝IL+IR＝0.6A+8.2A＝0.6A，
通电1min整个电路消耗的电能：
W＝UIt＝2V×3.8A×1×60s＝96J。
故答案为：10；96J。
【点评】本题考查了并联电路的特点、欧姆定律、电功计算公式的应用，关键是从图象中得出灯泡和R电流与电压之间的关系。
18．（2分）定值电阻R和小灯泡L中的电流随其两端电压变化的关系如图甲所示，电路如图乙所示，闭合开关S，此时小灯泡L的电功率是 1 W；电源两端的电压为 2.5 V。
【答案】1；2.5。
【分析】闭合开关S，R、L并联，电流表测量通过R的电流。定值电阻的阻值不变，故图甲中的倾斜直线为定值电阻R中的电流随其两端电压变化的关系图像，曲线为小灯泡L中的电流随其两端电压变化的关系图像。
电流表的示数为0.5A，从图中可知此时定值电阻两端的电压进而得出电源电压和灯泡两端的电压；
从图中可知此时通过灯泡的电流，根据P＝UI可知此时小灯泡L的电功率。
【解答】解：闭合开关S，R、L并联。定值电阻的阻值不变，曲线为小灯泡L中的电流随其两端电压变化的关系图像。
电流表的示数为0.5A，从图中可知此时定值电阻两端的电压为6.5V；
从图中可知此时通过灯泡的电流为0.4A，根据P＝UI可知此时小灯泡L的电功率P＝UI＝2.5V×8.4A＝1W。
故答案为：4；2.5。
【点评】本题考查电功率的计算，关键是从图中得出有用信息。
三、实验题（每空1分，共31分）
19．（3分）图中电压表的示数是 7 V。
【答案】7
【分析】根据电压表选用的量程，确定分度值，再根据指针位置读出示数。
【解答】解：由图可知，电压表选用的是0～15V量程，其示数为7V。
故答案为：6。
【点评】本题考查了对电压表读数方法的掌握，属基本实验能力。
20．（3分）若使图中的杠杆OA保持水平位置平衡，现已画出F2的力臂L2，请作出力F2的示意图。
【答案】见解答图。
【分析】力臂的概念：力臂是指从支点到力的作用线的距离，据此做出力F2的示意图。
【解答】解：
由题图可知，O为支点1方向向下，动力和阻力使杠杆转动的效果相反2方向应向上；过力臂L8的右端垂直于L2沿向上的方向画出F2，F6的作用点作用在杠杆上，如图所示：
【点评】此题主要考查了力的示意图的画法，根据解力臂的概念找出拉力的方向是解题的关键。
21．（3分）根据实物图在方框内画出相应的电路图。
【答案】
【分析】根据实物图分析电路的连接情况，再画出对应的电路。
【解答】解：由实物图知，两灯并联1在干路上，S2在L8支路上，电路图如图所示：
。
【点评】本题考查根据实物图画电路图，正确分析电路的连接方式以及开关的位置是关键。
22．（7分）为了比较水和食用油的比热容，某同学用如图所示的器材进行了实验，实验数据记录如表：
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
200
20
6
45
食用油
200
20
6
70
（1）实验中，两烧杯内放入规格相同的电加热器，这样做的目的是 相同时间吸热相同 。
（2）该实验是通过比较 加热相同时间比较温度的变化 来比较水和食用油的吸热能力。
（3）在此实验中，如果要使水和食用油的最后温度相同，就要给 水 加热更长的时间，此时水吸收的热量 大于 （填“大于”“小于”或“等于”）食用油吸收的热量。
（4）已知水的比热容为4.2×103J/（kg•℃），则食用油的比热容为 2.1×103 J/（kg•℃）。
（5）汽车发动机常用水作为冷却剂是因为和其他物质相比，水的 比热容 较大；寒冷的冬天水箱要加防冻液，这是为了降低水的 凝固点 。
【答案】（1）相同时间吸热相同；（2）加热相同时间比较温度的变化；（3）水；大于；（4）2.1×103；凝固点。
【分析】（1）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（3）根据表中数据得出结论，据此推理回答；
（4）根据表中数据得出加热6分钟（吸热相同）水和煤油升高的温度；根据Q＝cmΔt可知，在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，据此得出食用油的比热容；
（5）根据Q＝cmΔt分析；寒冷的冬天水箱要加防冻液，据此实际情况分析。
【解答】解：（1）实验中，两烧杯内放入规格相同的电加热器；
（2）根据表中数据，该实验是通过比较加热相同时间比较温度的变化来比较水和食用油的吸热能力；
（3）根据表中数据知，加热相同时间，在此实验中，就要给水加热更长的时间；
（4）加热6分钟（吸热相同），水升高的温度为
45℃﹣20℃＝25℃；
煤油升高的温度为
70℃﹣20℃＝50℃；
根据Q＝cmΔt可知，在质量和吸热相同的情况下，升高的温度与比热容成反比
c＝×4.8×103J/（kg•℃）＝2.5×103J/（kg•℃）
（5）根据Q＝cmΔt，在质量和升高的温度相同时，水吸热多；寒冷的冬天水箱要加防冻液，避免水由于结冰而胀破水箱。
故答案为：
（1）相同时间吸热相同；（2）加热相同时间比较温度的变化；大于3；凝固点。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q＝cmΔt的运用，为热学中的重要实验。
23．（7分）在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
实验次数
1
2
3
4
电阻R/Ω
5
10
15
20
电流I/A
0.6
0.2
0.15
（1）根据图乙电路图用笔画线代替导线将图甲所示实物连接成完整电路（要求滑片P向A端滑动时，滑动变阻器接入电路的电阻变大，连线时导线不允许交叉）；
（2）闭合开关后发现电流表有示数，电压表无示数，则故障可能是： 电阻R短路（或电压表短路或电压表断路） 。
（3）在做完第一次实验后，接下来的操作是：断开开关，将5Ω换成10Ω的电阻 A 端（选填“A”或“B”）滑动，直到电压表表示数为 3 V时，读出电流表的示数为 0.3 A。
（4）分析实验数据得出实验结论： 当电压一定时，通过导体的电流与导体的电阻成反比 。
（5）实验后小明把40Ω的电阻换进电路中继续实验，发现无论怎样调节滑动变阻器都无法使电压表的示数达到要求，原因是： 滑动变阻器最大阻值太小 。
【答案】（1）见解答图；（2）电阻R短路（或电压表短路或电压表断路）；（3）A；3；0.3；（4）当电压一定时，通过导体的电流与导体的电阻成反比；（5）滑动变阻器最大阻值太小。
【分析】（1）滑片P向A端滑动时，滑动变阻器接入电路的电阻变大，据此确定滑动变阻器选用的下端接线柱；
（2）闭合开关后发现电流表有示数，说明电路是通路；电压表无示数，说明电压表并联的电路短路或电压表短路或电压表断路；
（3）根据表中数据求出定值电阻两端电压；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑动变阻器滑片移动的方向；
利用欧姆定律求出电流表的示数；
（4）根据表中数据分析得出结论；
（5）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，利用串联分压原理分析回答。
【解答】解：（1）滑片P向A端滑动时，滑动变阻器接入电路的电阻变大，如下图所示：
；
（2）闭合开关后发现电流表有示数，说明电路是通路，说明电压表并联的电路短路或电压表短路或电压表断路；
（3）由表中数据可知，定值电阻两端电压为UV＝IR＝0.6A×5Ω＝…………＝0.15A×20Ω＝3V；
实验中，当把8Ω的电阻换成10Ω的电阻后，电阻两端的电压变大，根据串联电路电压的规律，由分压原理，故应把滑动变阻器滑片向A端滑动，此时电流表的示数为I2＝＝＝0.3A；
（4）由表中数据可知，定值电阻两端电压为一定值，通过导体的电流与导体的电阻成反比；
（5）实验后小明把40Ω的电阻换进电路中继续实验，根据分压原理，研究电流与电阻关系时要控制电压不变，要增大滑动变阻器两端的电压，要增大滑动变阻器电阻阻值，说明滑动变阻器最大阻值太小。
故答案为：（1）见解答图；（2）电阻R短路（或电压表短路或电压表断路）；8；0.3，通过导体的电流与导体的电阻成反比。
【点评】本题探究“电压一定时，电流跟电阻的关系”的实验，考查了电路连接、电路故障、实验操作、数据分析、控制变量法和欧姆定律的应用等知识。
24．（8分）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω），电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V），“50Ω 2A”的滑动变阻器A和“10Ω 1A”的滑动变阻器B各一个，开关一个
（1）通过估算，你应选用的滑动变阻器是 A （选填“A”或“B”）。
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，用笔画线代替导线将电路连接正确。
（3）连接好电路后，闭合开关，发现电流表示数增大，则原因可能是 电压表并联在滑动变阻器两端 。
（4）故障排除后，闭合开关后，移动滑片P到某一点时（如图乙所示）为 2 V，若他想测量小灯泡的额定功率，应将图甲中滑片P向 A （选填“A”或“B”）端移动，使电压表的示数为2.5V。小灯泡正常工作时的电阻是 8.3 Ω。（小数点后保留1位小数）
（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线 温度升高，灯丝电阻增大 。
（6）完成测量后，小明用四个定值电阻（5Ω、10Ω、15Ω、20Ω）替换小灯泡，探究电流与电阻的关系。实验中分别将四个定值电阻单独接入电路，并调节滑动变阻器滑片，为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应大于 3 V。
【答案】（1）A；（2）见解答图；（3）电压表并联在滑动变阻器两端；（4）2；A；8.3；（5）温度升高，灯丝电阻增大；（6）3。
【分析】（1）由欧姆定律求出2.5V的小灯泡（电阻约为10Ω 0的额定电流，由串联电路的规律及欧姆定律求出灯正常发时变阻器连入的电阻确定选用的滑动变阻器；
（2）原电路中，灯短路了，电压表串联在电路中是错误的，灯与电流表串联，电压表与灯并联；
（3）连接好电路后，闭合开关，观察到电压表的示数较大，移动滑动变阻器滑片，当电路中的电流增大时，根据U＝IR可知，灯泡两端的电压增大，根据串联电路电压规律可知滑动变阻器两端的电压减小，所以可得出电流表的示数增大时，电压表示数减小的原因；
（4）根据电压表的量程、分度值以及指针的位置读出电压表示数，要使灯泡正常工作，则灯泡两端电压等于额定电源，然后根据串联电路电压的特点确定滑动变阻器滑片移动的方向；由欧姆定律求出小灯泡正常工作时的电阻；
（5）灯的温度升高，灯丝电阻增大；
（6）根据串联电路电压的规律和分压原理求解。
【解答】解：（1）2.5V的小灯泡，电阻约为10Ω，灯的额定电流约为：
I＝＝＝0.25A，灯正常发时变阻器连入的电阻：
R滑＝＝＝14Ω；
（2）原电路中，灯短路了，灯与电流表串联，如下图所示：
；
（3）连接好电路后，闭合开关，移动滑动变阻器滑片，根据U＝IR可知，根据串联电路电压规律可知滑动变阻器两端的电压减小，电压表示数减小；
（4）电压表使用0～3V量程，每一个大格代表2V，电压为2V；
要使灯泡正常工作，灯泡两端电压从2V增大到4.5V，总电阻要减小，滑片向A端移动；
根据图丙可知，当灯泡两端电压为2.6V时，
由I＝可得
R＝＝≈8.5Ω；
（5）如图丙所示，小灯泡的电流I与电压U的关系图线不是一条直线，灯丝电阻增大；
（6）电流表的量程为0﹣0.8A，当电路中的最大电流为0.6A时，即此时电路中应接入定值电阻为4Ω的电阻，
根据欧姆定律I＝得此时定值电阻两端的电压：U＝IR＝0.6A×4Ω＝3V；
所以为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应超过3V。
故答案为：（1）A；（2）见解答图；（4）6；A；（5）温度升高；（6）3。
【点评】本题测量小灯泡的电功率，考查器材的选择、电路连接、故障分析、功率和电阻计算及影响电阻大小的因素。
四、计算题（25题、26题各8分，27题9分，共25分）
25．（8分）图中是一辆满载防疫物资的货车，货车满载时，车轮与水平地面接触的总面积为1m2，对地面的压强为5×105Pa．货车到送货地点要经过一座路面平直的桥梁，这座桥限重55t。（g取10N/kg，柴油的热值q＝4.3×107J/kg）
（1）请通过计算货车满载时车和货物的总质量，判断货车是否允许通过这座桥。
（2）货车以20m/s的速度在平直公路行驶，发动机的输出功率为200kW，求货车受到的阻力。
（3）若货车发动机的效率为40%，以20m/s的速度在该平直公路上行驶17.2km，消耗柴油的质量是多少？
【答案】见试题解答内容
【分析】（1）根据p＝求出对地面的压力，根据F＝G＝mg求出其质量的大小，并判断货车是否允许通过这座桥；
（2）根据P＝＝＝Fv算出牵引力，根据货车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力求出货车受到的阻力；
（3）根据W＝Fs算出牵引力做的功，由η＝×100%算出柴油完全燃烧放出的热量，根据Q放＝mq算出消耗汽油的质量。
【解答】解：（1）根据p＝知，
该货车满载时，静止在水平路面上对地面的压力：
F压＝pS＝5×105Pa×3m2＝5×103N，
因为在水平面上，
所以压力等于重力，即G＝F＝5×105N，
根据G＝mg知，
货车满载时车和货物的总质量为：
m＝＝＝5×104kg＝50t＜55t，所以这辆货车允许通过；
（2）根据P＝＝＝Fv知，
货车受到的牵引力为：
F＝＝＝102N，
因货车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，货车的阻力大小为：
f＝F＝104N；
（3）牵引力做的功：
W＝Fs＝104N×17.8×103m＝1.72×108J，
由η＝×100%得，
柴油完全燃烧放出的热量为：
Q放＝＝＝4.8×108J，
根据Q放＝mq得，
消耗汽油的质量为：
m＝＝＝10kg。
答：（1）货车允许通过这座桥；
（2）货车以20m/s的速度在平直公路行驶，发动机的输出功率为200kW3N；
（3）若货车发动机的效率为40%，以20m/s的速度在该平直公路上行驶17.2km。
【点评】本题考查了重力公式和压强公式、做功公式、功率公式、燃料完全燃烧释放热量公式、效率公式以及二力平衡条件的应用，涉及到的知识点较多，综合性强，有一定的难度。
26．（8分）如图所示是某同学探究的一个调光电路，已知元件的规格分别为：灯L“6V 6W（不考虑灯丝电阻变化）、变阻器的阻值范围为0～12Ω．闭合开关S（电路始终处于安全状态），电压表的示数为3V时，小灯泡正常发光。求：
（1）电压表示数为3V时滑动变阻器接入电路的阻值；
（2）把滑动变阻器的滑片移至中点位置时，小灯泡的实际功率：
（3）滑动变阻器滑片位于A端时，2min电路消耗的电能。
【答案】见试题解答内容
【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测变阻器两端的电压。
（1）灯泡正常发光时的电压和额定电压相等，根据串联电路的电流特点和P＝UI求出电路中的电流，根据欧姆定律求出滑动变阻器接入电路的阻值；
（2）根据串联电路的电压特点求出电源的电压，根据欧姆定律求出灯泡的电阻，把滑动变阻器的滑片移至中点位置时，根据电阻的串联和欧姆定律求出电路中的电流，利用P＝UI＝I2R求出小灯泡的实际功率；
（3）滑动变阻器滑片位于A端时，接入电路中的电阻最大，根据W＝UIt＝t求出2min电路消耗的电能。
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联。
（1）因串联电路中各处的电流相等，且小灯泡正常发光，
所以，由P＝UI可得
I＝IL＝＝＝4A，
由I＝可得
R＝＝＝2Ω；
（2）因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝UL+UR＝6V+3V＝3V，
灯泡的电阻：
RL＝＝＝3Ω，
把滑动变阻器的滑片移至中点位置时，R′＝6Ω，
因串联电路中总电阻等于分电阻之和，
所以，电路中的电流：
I′＝＝＝0.75A，
则小灯泡的实际功率：
PL′＝（I′）8RL＝（0.75A）2×4Ω＝3.375W；
（3）滑动变阻器滑片位于A端时，接入电路中的电阻最大
W＝t＝。
答：（1）电压表示数为4V时滑动变阻器接入电路的阻值为3Ω；
（2）把滑动变阻器的滑片移至中点位置时，小灯泡的实际功率为3.375W；
（3）滑动变阻器滑片位于A端时，5min电路消耗的电能为540J。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式、电功公式的应用，要注意灯泡正常发光时的电压和额定电压相等。
27．（9分）如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω。当闭合S1、断开S2时为低温挡，电烘箱低温挡的额定功率为220W。
求：
（1）加热电阻R1的阻值；
（2）高温挡正常工作时，电路消耗的功率和电流；
（3）有一次，晶晶同学发现，电烤箱内温度比正常工作时低
于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，电能表的铭牌如图乙所示，通过计算判断
【答案】（1）加热电阻R1的阻值为40Ω；
（2）高温挡正常工作时，电路消耗的功率为1210W，电流为5.5A；
（3）用电高峰时家庭电路的实际电压为200V，所以晶晶的猜想是正确的。
【分析】（1）当只闭合S1时，R1、R2串联，处于低温挡，由P＝求R1、R2串联后的总电阻，根据串联电路的特点求发热电阻R1的阻值；
（2）当同时闭合S1、S2时，电阻R2被短路，只有电阻R1接入电路，处于高温挡，由P＝求电路消耗的功率，由欧姆定律算出此时电路中的电流；
（3）“600r/（kW•h）”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转600r，据此可求电能表转盘转10转时，电烤箱消耗的电能，再利用P＝求电烤箱的实际功率，再利用P＝求出实际电压。
【解答】解：（1）当只闭合S1时，R1、R5串联，处于低温挡
R＝＝＝220Ω；
根据串联电路的电阻关系可知，发热电阻R8的阻值：
R1＝R﹣R2＝220Ω﹣180Ω＝40Ω；
（2）当同时闭合S5、S2时，电阻R2被短路，只有电阻R3接入电路，电阻较小，
则高温挡的功率为：
P高＝＝＝1210W，
此时电路中的电流为：
I＝＝＝5.3A；
（3）“600r/（kW•h）”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转600转，
电能表转盘转10转消耗的电能：
W＝kW•h＝3J＝6×104J；
电烤箱的实际功率：
P'＝＝＝1000W；
根据P＝可知电烤箱的实际电压：
U实＝＝＝200V＜220V，晶晶的猜想是正确的。
答：（1）加热电阻R7的阻值为40Ω；
（2）高温挡正常工作时，电路消耗的功率为1210W；
（3）用电高峰时家庭电路的实际电压为200V，所以晶晶的猜想是正确的。
【点评】本题为电学综合题，考查了电功率公式P＝、P＝及其变形公式的应用，分析电路图得出高低温挡的电路组成、明确电能表相关参数的意义是关键。
相关试卷
云南省楚雄天人中学2024届九年级上学期期末考试物理试卷(含答案)： 这是一份云南省楚雄天人中学2024届九年级上学期期末考试物理试卷(含答案)，共15页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
云南省楚雄州楚雄市天人中学2023-2024学年九年级上学期期末物理试卷： 这是一份云南省楚雄州楚雄市天人中学2023-2024学年九年级上学期期末物理试卷，共28页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
云南省楚雄彝族自治州楚雄市楚雄天人初级中学2023-2024学年九年级上学期期末物理试卷： 这是一份云南省楚雄彝族自治州楚雄市楚雄天人初级中学2023-2024学年九年级上学期期末物理试卷，共4页。
