初中沪教版4.1 简单机械导学案

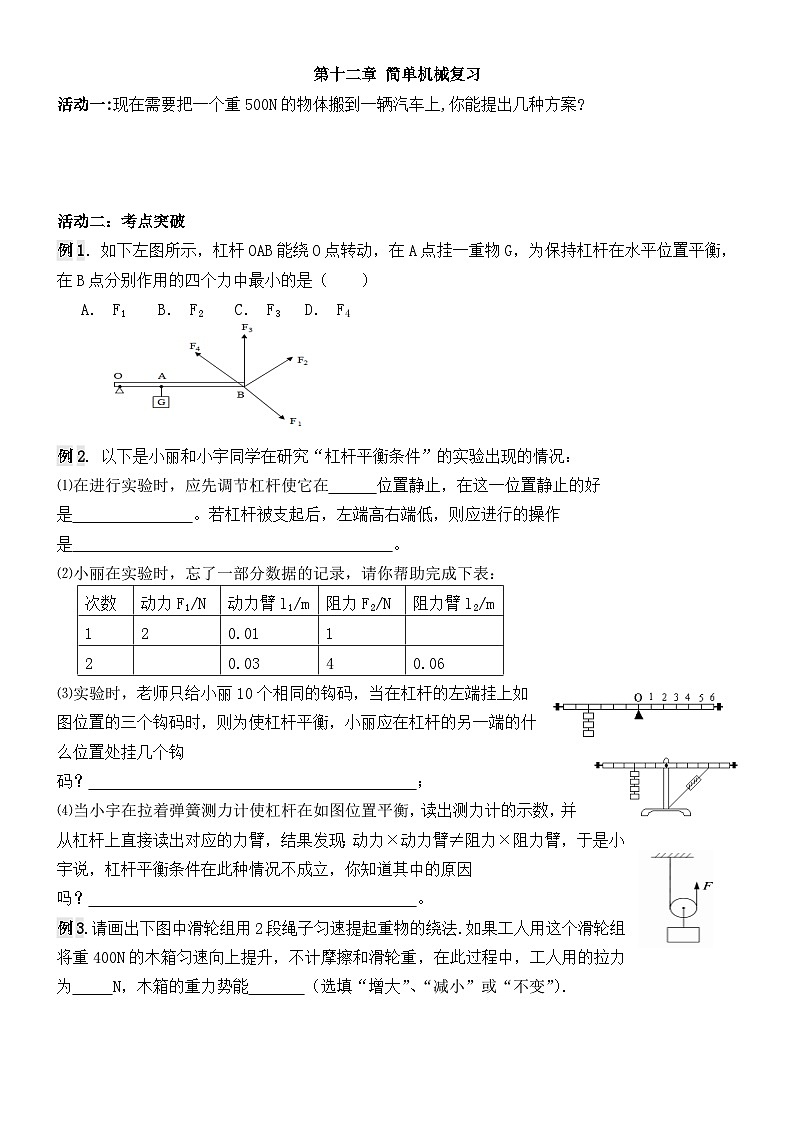

展开第十二章 简单机械复习
活动一:现在需要把一个重500N的物体搬到一辆汽车上,你能提出几种方案?
活动二:考点突破
例1.如下左图所示,杠杆OAB能绕O点转动,在A点挂一重物G,为保持杠杆在水平位置平衡,在B点分别作用的四个力中最小的是( )
A. F1 B. F2 C. F3 D. F4
例2. 以下是小丽和小宇同学在研究“杠杆平衡条件”的实验出现的情况:
⑴在进行实验时,应先调节杠杆使它在 位置静止,在这一位置静止的好是 。若杠杆被支起后,左端高右端低,则应进行的操作是 。
⑵小丽在实验时,忘了一部分数据的记录,请你帮助完成下表:
次数 | 动力F1/N | 动力臂l1/m | 阻力F2/N | 阻力臂l2/m |
1 | 2 | 0.01 | 1 |
|
2 |
| 0.03 | 4 | 0.06 |
⑶实验时,老师只给小丽10个相同的钩码,当在杠杆的左端挂上如图位置的三个钩码时,则为使杠杆平衡,小丽应在杠杆的另一端的什么位置处挂几个钩码? ;
⑷当小宇在拉着弹簧测力计使杠杆在如图位置平衡,读出测力计的示数,并从杠杆上直接读出对应的力臂,结果发现:动力×动力臂≠阻力×阻力臂,于是小宇说,杠杆平衡条件在此种情况不成立,你知道其中的原因吗? 。
例3.请画出下图中滑轮组用2段绳子匀速提起重物的绕法.如果工人用这个滑轮组将重400N的木箱匀速向上提升,不计摩擦和滑轮重,在此过程中,工人用的拉力为 N,木箱的重力势能 (选填“增大”、“减小”或“不变”).
当堂检测:
1、如图是一种拉杆式旅行箱的示意图,使用时相当于一个_________(填“省力”或“费力”)杠杆,若箱和物品共重100N,设此时动力臂是阻力臂的5倍,则抬起拉杆的力F 为_________N。
2、如图所示的工具中,属于费力杠杆的是( )
3、如图是滑轮的两种用法,以下说法中正确的是( )
A、甲是动滑轮,使用时不能省力
B、乙是动滑轮,使用时可以省力
C、甲是定滑轮,使用时可以省力
D、乙是定滑轮,使用时不能省力
4、用滑轮组将陷在泥中的汽车拉出来,试在图中画出最省力的绕绳方法。
拓展提升:认真分析如下图所示的漫画,判断小猴和小兔谁分得的萝卜重?请说明你的理由。
