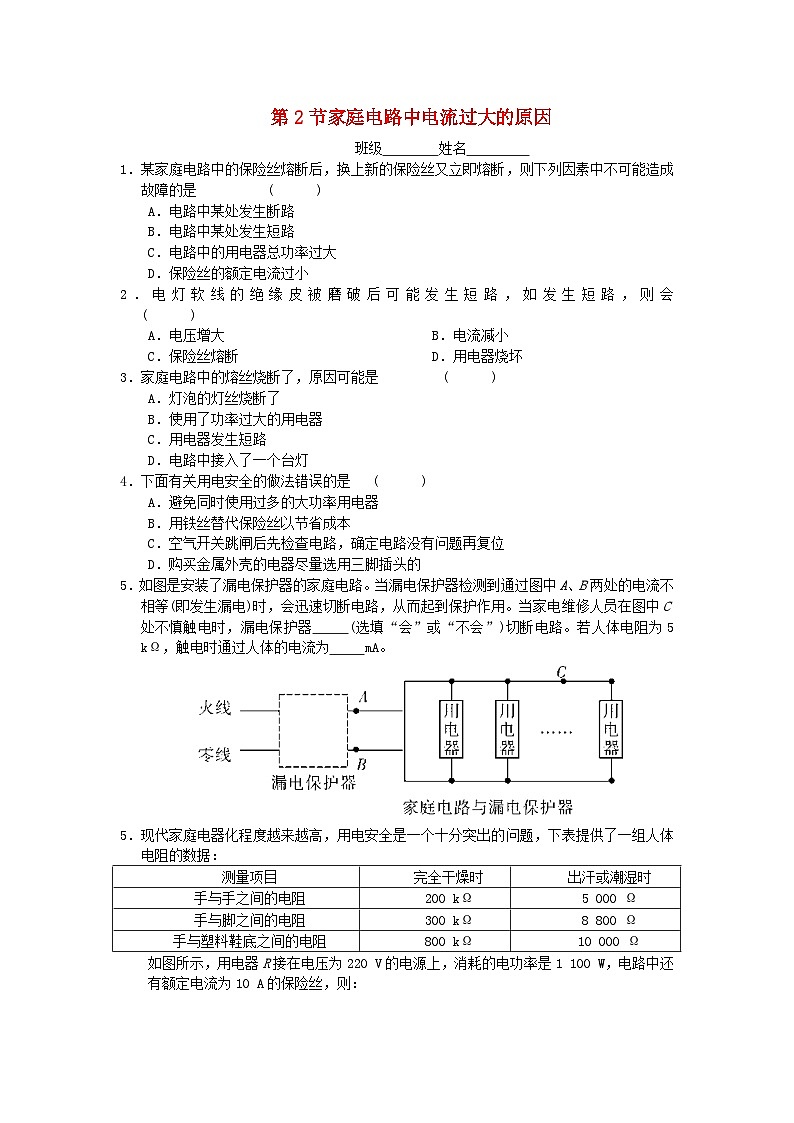

第2节家庭电路中电流过大的原因

班级        姓名

1．某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是          (　  　)

A．电路中某处发生断路

B．电路中某处发生短路

C．电路中的用电器总功率过大

D．保险丝的额定电流过小

2．电灯软线的绝缘皮被磨破后可能发生短路，如发生短路，则会                                            (　  　)

A．电压增大   B．电流减小

C．保险丝熔断   D．用电器烧坏

3．家庭电路中的熔丝烧断了，原因可能是         (　  　)

A．灯泡的灯丝烧断了

B．使用了功率过大的用电器

C．用电器发生短路

D．电路中接入了一个台灯

4．下面有关用电安全的做法错误的是   (　  　)

A．避免同时使用过多的大功率用电器

B．用铁丝替代保险丝以节省成本

C．空气开关跳闸后先检查电路，确定电路没有问题再复位

D．购买金属外壳的电器尽量选用三脚插头的

5．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器     (选填“会”或“不会”)切断电路。若人体电阻为5 kΩ，触电时通过人体的电流为     mA。

5．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻的数据：

如图所示，用电器R接在电压为220 V的电源上，消耗的电功率是1 100 W，电路中还有额定电流为10 A的保险丝，则：

(1)用电器R接入电路时，通过保险丝的电流是多大？

(2)一个潮湿的人，赤脚站在地面上，由于不小心，手接触了火线，发生触电事故，则通过人体的电流是多少？(上表电阻数据适用于人体)并分析为什么保险丝不会熔断？(即保险丝不能救人命)

参考答案

1． 　A　

【解析】 A．电路中某处断路时，电路中没有电流，保险丝不会熔断，符合题意；B.电路中发生短路时会导致电流过大，熔断保险丝，不符合题意；C.家庭电路电压不变，电路中的用电器总功率过大，会使总电流过大，熔断保险丝，不符合题意；D.保险丝的额定电流过小，正常电流也能使保险丝熔断，不符合题意；故选A。

2． 　C　

3． 　BC　

【解析】 A．灯泡灯丝断了，电路断路，电路中没有电流，不会烧断保险丝，不符合题意；B.家庭电路的电压220 V不变，根据I＝，总功率越大，总电流越大，保险丝熔断，符合题意；C.用电器发生短路会造成电路中电流过大，保险丝熔断。符合题意；D.电路中接入了一个台灯，台灯功率很小，不会造成电流过大，不会烧断保险丝，不符合题意。故选BC。

4． 　B　

【解析】 A．多个大功率用电器同时使用会造成干路电流过大，因此，要避免同时使用过多的大功率用电器，故A正确；B.铁丝的熔点高，其熔断电流很大，不能起到保险作用，故B错误；C.空气开关跳闸后先检查电路，确定电路没有问题再复位，如果直接复位仍存在安全隐患，故C正确；D.有金属外壳的用电器，金属外壳一定要通过三孔插座接地，以防用电器外壳带电，会危及人身安全，因此，购买金属外壳的电器尽量选用三脚插头的，故D正确。故选B。

5． 44

【解析】 (1)当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。

(2)家庭电路的电压U＝220 V，人体电阻R＝5 kΩ＝5×103Ω，因此通过人体的电流：I＝＝＝0.044 A＝44 mA。

6．解：(1)I＝＝＝5 A；

(2)I人＝＝＝0.025 A，

I总＝I＋I人＝5 A＋0.025 A＝5.025 A<10 A，

该电流小于保险丝的额定电流，因此保险丝不会熔断。
