初中物理人教版九年级全册第4节 变阻器学案设计

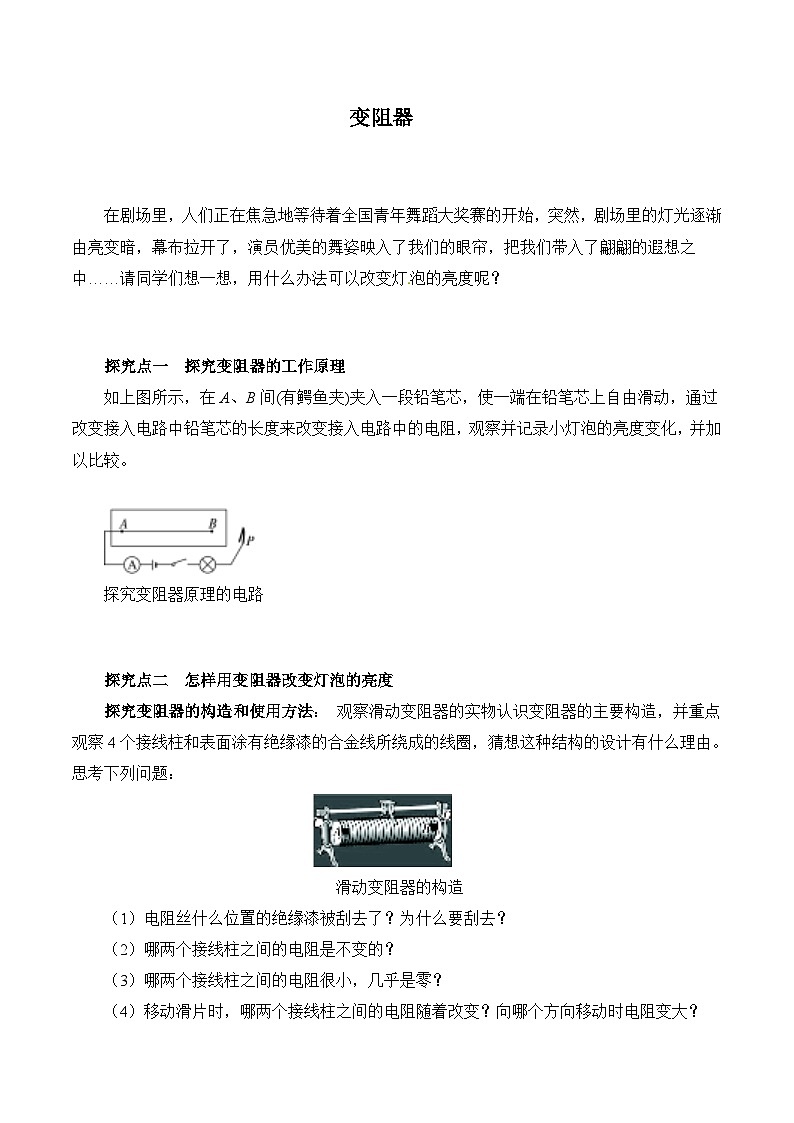

变阻器

在剧场里，人们正在焦急地等待着全国青年舞蹈大奖赛的开始，突然，剧场里的灯光逐渐由亮变暗，幕布拉开了，演员优美的舞姿映入了我们的眼帘，把我们带入了翩翩的遐想之中……请同学们想一想，用什么办法可以改变灯泡的亮度呢？

探究点一  探究变阻器的工作原理

如上图所示，在A、B间(有鳄鱼夹)夹入一段铅笔芯，使一端在铅笔芯上自由滑动，通过改变接入电路中铅笔芯的长度来改变接入电路中的电阻，观察并记录小灯泡的亮度变化，并加以比较。

探究变阻器原理的电路

探究点二  怎样用变阻器改变灯泡的亮度

探究变阻器的构造和使用方法： 观察滑动变阻器的实物认识变阻器的主要构造，并重点观察4个接线柱和表面涂有绝缘漆的合金线所绕成的线圈，猜想这种结构的设计有什么理由。 思考下列问题：

                             滑动变阻器的构造

（1）电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？

（2）哪两个接线柱之间的电阻是不变的？

（3）哪两个接线柱之间的电阻很小，几乎是零？

（4）移动滑片时，哪两个接线柱之间的电阻随着改变？向哪个方向移动时电阻变大？

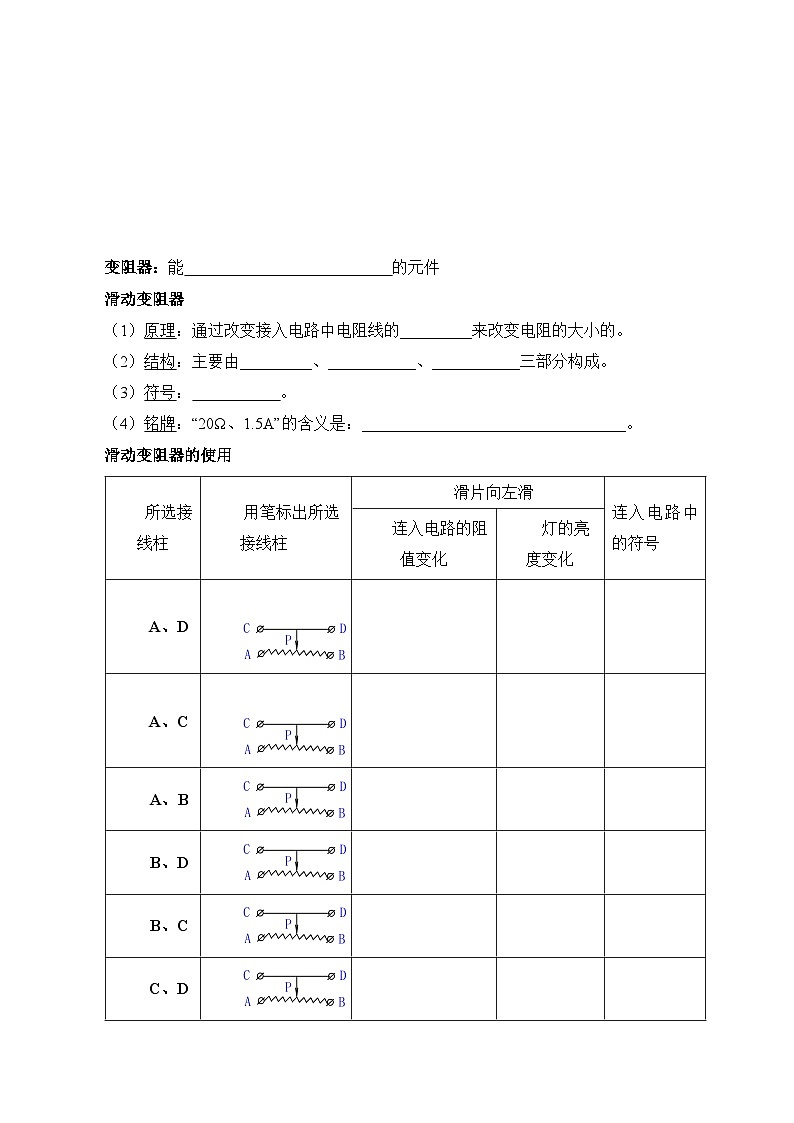

变阻器：能                          的元件

滑动变阻器

（1）原理：通过改变接入电路中电阻线的_________来改变电阻的大小的。

（2）结构：主要由_________、___________、___________三部分构成。

（3）符号：           。

（4）铭牌：“20Ω、1.5A”的含义是：_________________________________。

滑动变阻器的使用

（5）使用方法：

a、滑动变阻器要_________在电路中；

b、滑动变阻器接入电路时，要连接_________________两个接线柱；

c、为了保护电路，闭合开关前，应将滑片放在____________________；

d、移动滑片时，弄清滑动变阻器接入电阻线长度的变化情况，以及电路中的电阻和电流的变化规律。

 变阻器的应用——电位器

1.如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。请画出电路图并连接实物图。

2.如图是一种可以改变收音机大小的电路元件结构示意图，A、B、C是固定的铜片，

d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片。为了使滑片e顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片   接入电路。

1.下图为滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是 （     ）

2.如图，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （     ）

A.C和D    B.B和D    C.A和C    D.B和A

3.如图所示，闭合开关S，在滑动变阻器的滑片P向左移动过程中，电路中的电流变大。则电路与滑动变阻器的连接方式正确的是（     ）

A．M连c，N连d

B．M连a，N连b

C．M连c，N连a

D．M连c，N连b

4.如图所示两电路中，当滑动变阻器滑片P移动时有可能造成电源损坏的是（　　）

A．P1向右移动    B．P2向右移动     C．P1向左移动 D．P2向左移动

5.重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（   ）

A．称重表相当于一个电压表             B．电路中的R1是没有作用的

C．当车辆越重时，称重表的示数越小     D．当车辆越重时，称重表的示数越大

6.如图所示电路，闭合开关S，当滑动变阻器的滑片P向左滑动时，滑动变阻器的电阻将会      　，电流表的读数将会 　   　，（选填“变大”、“变小”或“不变”），小灯泡将会 　        　（选填“变亮”或“变暗”）．（不考虑灯泡电阻的变化）

7.用滑动变阻器改变小灯泡的亮度。

（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图所示。若要把它其中的两个接线柱连接到电路中去，共有      种接法；“20Ω”指的是      接线柱间的电阻值，“2A”指的是                          。

（2）现在再给电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动灯泡变暗。

（3）如果你还想知道电路中电流值的改变情况，需要在电路中再      联一个电流表，共增加      根导线。

8.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。并在虚线框内画出电路图。
