第十五章第2节 电流和电路 学案 人教版物理九年级全一册
展开电流和电路

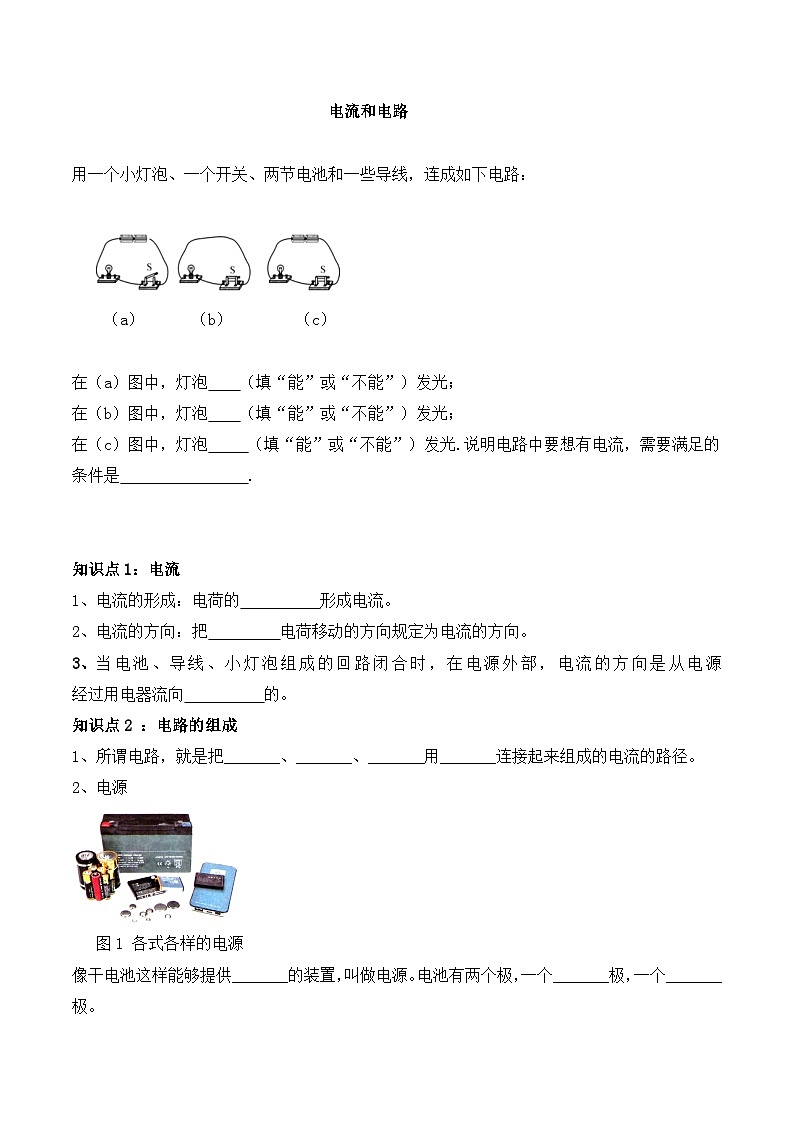

用一个小灯泡、一个开关、两节电池和一些导线，连成如下电路：
（a） （b） （c）
在（a）图中，灯泡 （填“能”或“不能”）发光；
在（b）图中，灯泡 （填“能”或“不能”）发光；
在（c）图中，灯泡 （填“能”或“不能”）发光.说明电路中要想有电流，需要满足的条件是 .
知识点1：电流
1、电流的形成：电荷的 形成电流。
2、电流的方向：把 电荷移动的方向规定为电流的方向。
3、当电池、导线、小灯泡组成的回路闭合时，在电源外部，电流的方向是从电源 经过用电器流向 的。
知识点2 ：电路的组成
1、所谓电路，就是把_______、_______、_______用_______连接起来组成的电流的路径。
2、电源
图1 各式各样的电源
像干电池这样能够提供_______的装置，叫做电源。电池有两个极，一个_______极，一个_______极。
3、用电器
定义：用电来工作的设备。
作用：将电能转化为其他形式的能。
4、开关：控制电路的通断。

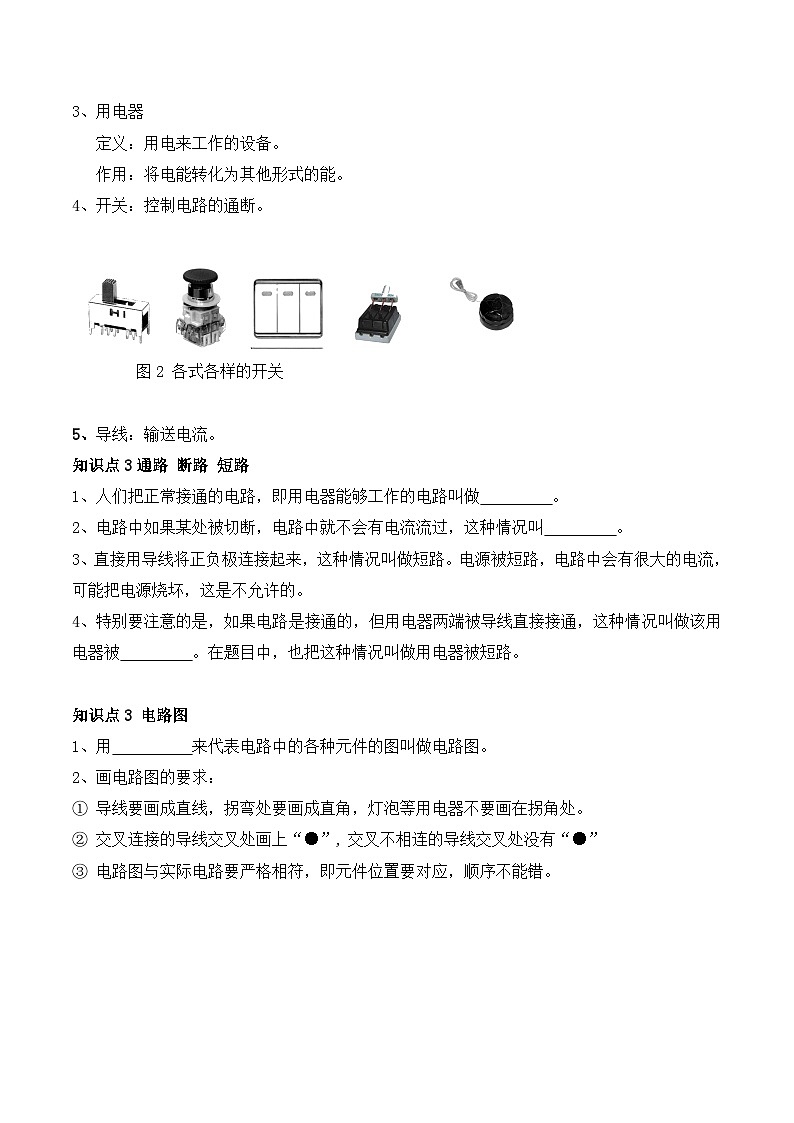

图2 各式各样的开关
5、导线：输送电流。
知识点3通路 断路 短路
1、人们把正常接通的电路，即用电器能够工作的电路叫做 。
2、电路中如果某处被切断，电路中就不会有电流流过，这种情况叫 。
3、直接用导线将正负极连接起来，这种情况叫做短路。电源被短路，电路中会有很大的电流，可能把电源烧坏，这是不允许的。
4、特别要注意的是，如果电路是接通的，但用电器两端被导线直接接通，这种情况叫做该用电器被 。在题目中，也把这种情况叫做用电器被短路。
知识点3 电路图
1、用 来代表电路中的各种元件的图叫做电路图。
2、画电路图的要求：
① 导线要画成直线，拐弯处要画成直角，灯泡等用电器不要画在拐角处。
② 交叉连接的导线交叉处画上“●”,交叉不相连的导线交叉处没有“●”
③ 电路图与实际电路要严格相符，即元件位置要对应，顺序不能错。

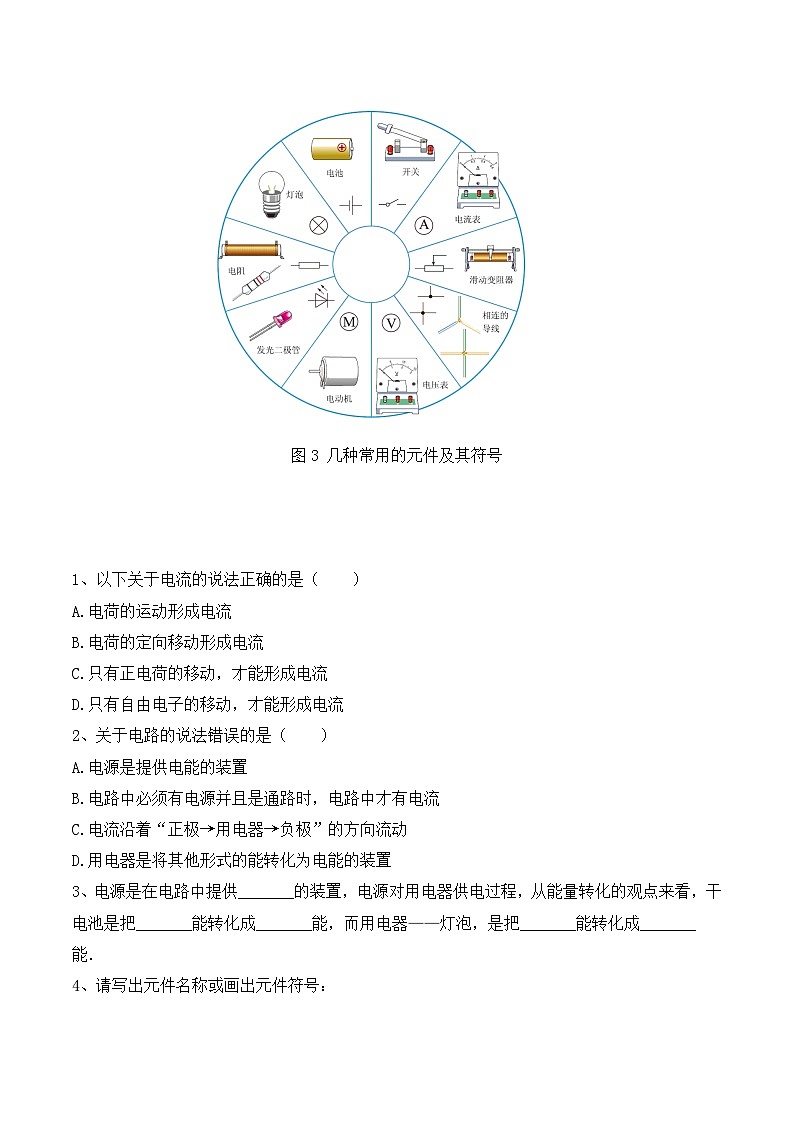

图3 几种常用的元件及其符号
1、以下关于电流的说法正确的是（ ）
- 电荷的运动形成电流
- 电荷的定向移动形成电流
- 只有正电荷的移动，才能形成电流
- 只有自由电子的移动，才能形成电流
2、关于电路的说法错误的是（ ）
- 电源是提供电能的装置
- 电路中必须有电源并且是通路时，电路中才有电流
- 电流沿着“正极→用电器→负极”的方向流动
- 用电器是将其他形式的能转化为电能的装置
3、电源是在电路中提供_______的装置，电源对用电器供电过程，从能量转化的观点来看，干电池是把_______能转化成_______能，而用电器——灯泡，是把_______能转化成_______能．
4、请写出元件名称或画出元件符号：
（1）_______ （2）_______电动机 （3） _______
（4）_______ 电灯 （5） _______
5、图4是玩具电风扇的电路图，请在图乙中连接它的电路。
图 4
6、在图5中连接电子门铃的电路，并画出它的电路图。
图 5
7、直接把导线接在电源上，电路中会有_______电流，可能会把电源_______，这是不能允许的．
8、取两节干电池，一个开关，两个灯泡，若干导线，完成图6中的3个实验，并回答问题：
图6
（a）图中，开关断开，灯泡 （填“能”或“不能”）发光，电路为 （填“通路”“断路”或“短路”）.
（b）图中，开关闭合，灯泡 （填“能”或“不能”）发光，电路 为 （填“通路”“断路”或“短路”）.
（c）图中，开关闭合，两个灯泡将 （填“能发光”或“不能发光”）.将一根导线接在L1的两个接线柱上，发现 熄灭， 发光.用电器L1被短路。
一、电流及电流的方向
【例题】下列说法中正确的是（ ）
A、电路中有了电源就形成电流
B、电路中有电荷运动就形成电流
C、只要电路闭合，电路中就会有持续的电流
D、在闭合电路中要得到持续的电流，必须有电源
变式训练：电视机显像管尾部的电子枪热灯丝发射出来的电子，高速撞击电视机荧光屏使荧屏发光，则在显像管内电流方向是（ ）
A．从灯丝到荧屏
B．从荧屏到灯丝
C．显像管内是真空的，无法通过电流
D．电视机使用的是交流电，显像管内的电流方向不断改变
二、电路和电路图
【例题】在图1所示电路中，若要使小灯泡L发光，应该闭合开关_______．在图中标出电流方向．
变式训练：
1、如图2，开关S1控制的用电器名称是_______，开关S2控制的用电器名称是_______．
2、如图3所示的电路：
（1）如果使LA灯亮，必须闭合开关_______，如果使LB灯亮，必须闭合开关_______．
（2）开关S1、S2、S3都闭合时，LA、LB灯都亮，当只断开S1时，_______灯熄灭；当只断开S2时，_______灯熄灭；当只断开S3时，_______灯熄灭．
图1 图2 图3
【例题】用导线将这些电路元件连接起来组成电路，并画出电路图。
变式训练：
1、如图所示，根据电路图连接实物。
2、根据图中的实物图画出电路图．
3、如图所示，请你根据电路图用笔画线代替导线连接实物图．
1．关于电流的形成，下列说法中正确的是( )
A．只有正电荷定向移动才能形成电流
B．只有负电荷定向移动才能形成电流
C．只要导体中有电荷就能形成电流
D．金属中的电流是自由电子定向移动形成的
2. 雷雨天气时，避雷针的尖端能不断向空中释放电子，关于避雷针中的电流方向，下列说法正确的是( )
A．从地面流向尖端
B．从尖端流向地面
C．没有电流
D．因不知正电荷的运动方向，所以无法判断
3. 下列说法中正确的是( )
A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B．电源是提供电能的装置
C．干电池、蓄电池、发电机、电动机都是电源
D．用电器将其他形式的能转化为电能
4. 如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的( )
A．电源 B．开关 C．导线 D．用电器
5. 下列电路图符合电路组成的是( )
6. 电路中能产生持续电流的条件是( )
A．电路中有电源 B．电路是闭合的
C．电路中有电源，且有用电器 D．电路中有电源，且电路闭合
7. 如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。香蕉的作用相当于电路中的( )
A．开关 B．导线 C．电源 D．发声器
8. 如图所示的电路中，正确的电路是( )
9. 如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是( )
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
10. 如图所示，是物理兴趣小组的同学尝试的几种使小灯泡发光的连接方式，你认为小灯泡不能发光的是( )
11. 如图所示的电路，闭合开关S1和S2后，下列分析正确的是( )
A．小灯泡亮，电铃响 B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响 D．小灯泡不亮、电铃不响
12. 如图所示电筒的电路图，当开关S闭合时，小灯泡L发光，那么灯丝中电流的方向应该是从____到____；而灯丝中自由电子运动的方向应该是从____到____。
13. 恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图______(选填“a”或“b”)处剪断导线。拆除前起爆器上_______(选填“有”或“没有”)电流通过。
14. 如图所示，在手电筒的完整电路中，干电池是________，小灯泡是__________，金属外壳是_________，金属外壳的按钮是________。
(1)画出手电筒的电路图。
(2)写出手电筒不发光的三种可能原因。
①__________________；
②________________________；
③________________________________。
