人教版第3节 电阻的测量课时作业

这是一份人教版第3节 电阻的测量课时作业，共2页。

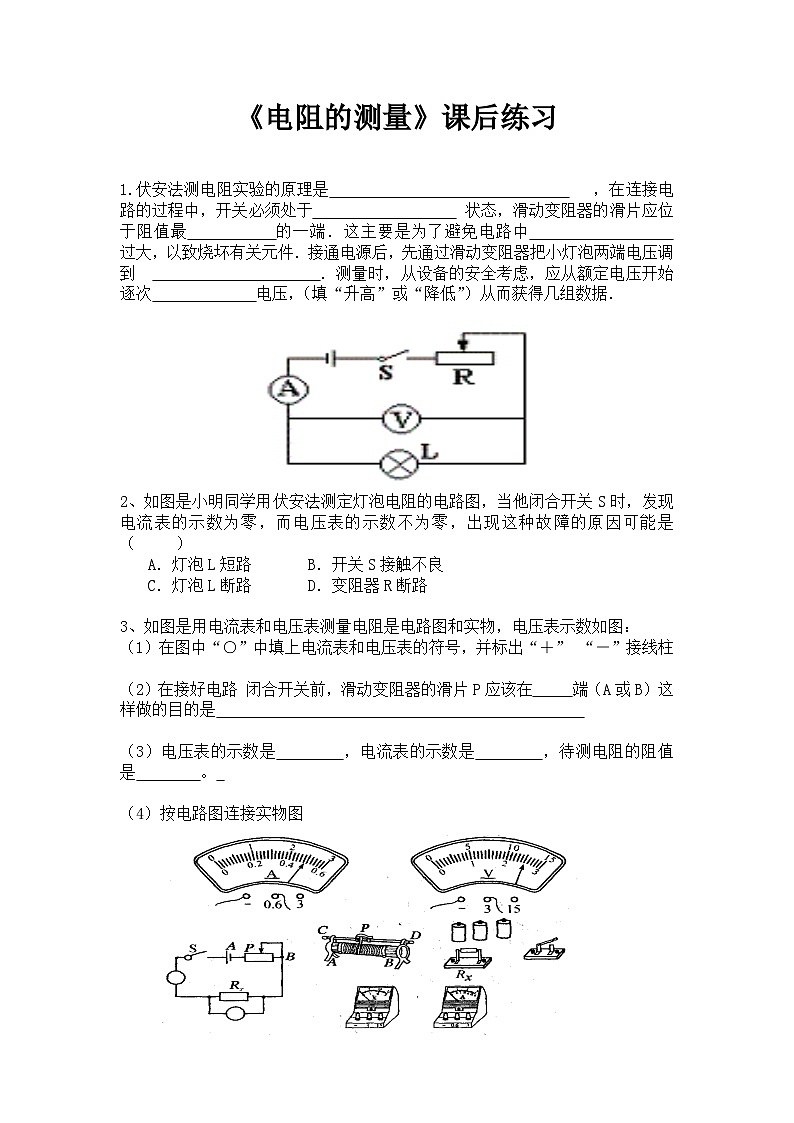

《电阻的测量》课后练习 1.伏安法测电阻实验的原理是                 ，在连接电路的过程中，开关必须处于          状态，滑动变阻器的滑片应位于阻值最      的一端．这主要是为了避免电路中          过大，以致烧坏有关元件．接通电源后，先通过滑动变阻器把小灯泡两端电压调到            ．测量时，从设备的安全考虑，应从额定电压开始逐次       电压，（填“升高”或“降低”）从而获得几组数据．        2、如图是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是（     ）A．灯泡L短路       B．开关S接触不良C．灯泡L断路       D．变阻器R断路 3、如图是用电流表和电压表测量电阻是电路图和实物，电压表示数如图：（1）在图中“○”中填上电流表和电压表的符号，并标出“＋” “－”接线柱 （2）在接好电路 闭合开关前，滑动变阻器的滑片P应该在     端（A或B）这样做的目的是                                               （3）电压表的示数是        ，电流表的示数是        ，待测电阻的阻值是        。  （4）按电路图连接实物图         4、小刚同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图所示，请你接着完成下列步骤：          (1)根据第(4)问，用笔画线代替导线，将电路补画完整．(2)开关闭合前，滑动变阻器的滑片应滑至变阻器的_____(填“A”或“B”)端．（3）本实验中，滑动变阻器的作用是①                      ②                (4)当电压表示数为3.6V时，电流表的示数如图(b)所示，这时电路中的电流是_______A，电阻丝的电阻为________Ω.小刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是___________________.(5)不改变上面连好的电路，用它还可以完成的实验是：_______________________________________________________(6)若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将____________。原因是                                             _____________________________。
