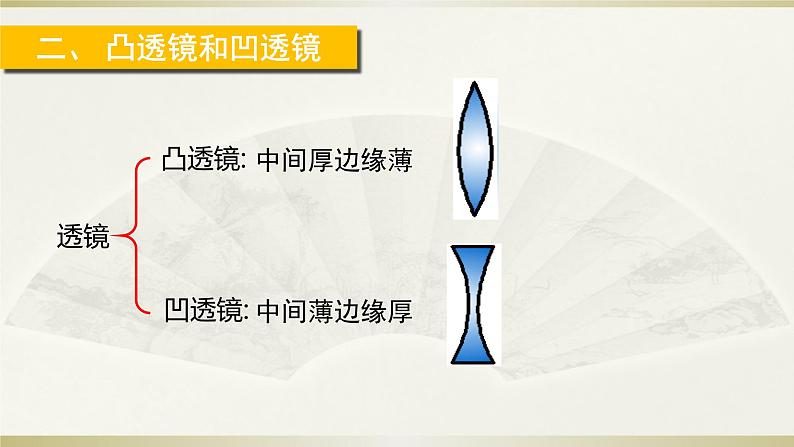

这是一份人教版八年级上册第2节 生活中的透镜课前预习ppt课件，共22页。PPT课件主要包含了凸透镜，凹透镜，中间厚边缘薄，中间薄边缘厚，凸透镜和凹透镜，给透镜分类，ACD，BEF，主光轴，凸透镜有两个实焦点等内容，欢迎下载使用。

在冰天雪地的野外工作人员在遇到没有火种的情况下，用冰来取火？

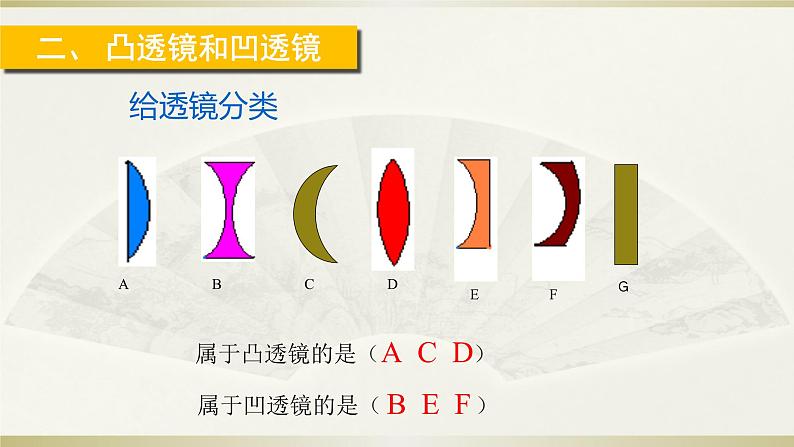

属于凸透镜的是（ ）
属于凹透镜的是（ ）
主光轴：通过两球面球心的直线

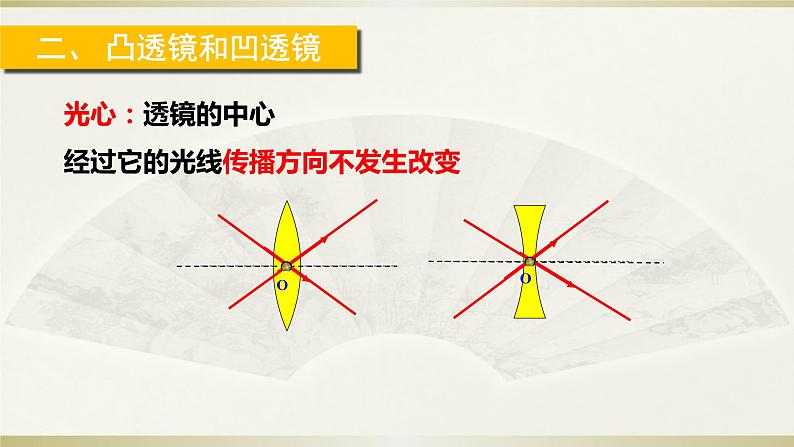

光心：透镜的中心经过它的光线传播方向不发生改变
三、 凸 透 镜

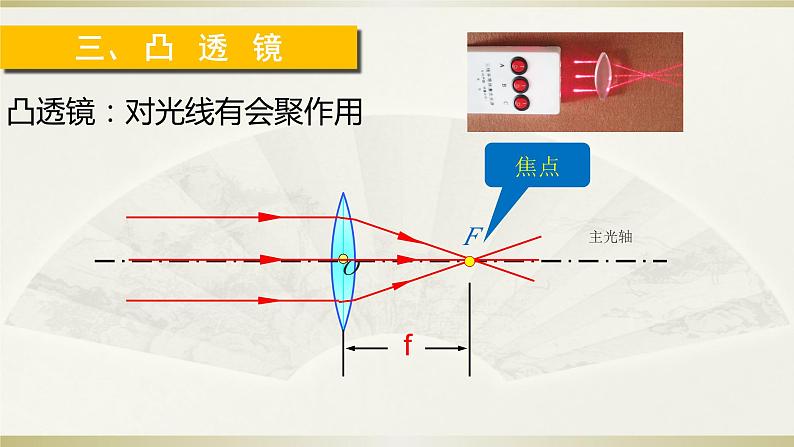

凸透镜：对光线有会聚作用
　焦点(F)：平行于主轴的平行光通过凸透镜后会聚于一点。 焦距(f)：焦点到光心的距离。
小结：凸透镜对所有光线都起会聚作用。
四、 凹 透 镜
凹透镜：对光线有发散作用
小结：凹透镜对所有光线都起发散作用。
1、两种透镜：凸透镜和凹透镜；2、几个基本概念: 光心、主光轴、焦点、焦距；3、透镜对光线的作用： 　凸透镜对光线有会聚作用。 　凹透镜对光线有发散作用。
过焦点的光线应平行于主光轴平行于主光轴的光线应该折射过另一侧的焦点通过光心的光线传播方向不变
【例题1】如果把一个玻璃球分割成五块,其截面如图所示,再将这五块玻璃a、b、c、d、e分别放在太阳光下,那么能使光线发散的是 A.a B.b C.c D.d
解析:使光线发散,是凹透镜对光线的作用,而凹透 镜的形状是中间薄、边缘厚。
【迁移训练1】 有少数游客在游玩时将空纯净水瓶扔在景区,这样做既污染环境,同时还可能引起火灾。这是因为当下雨时纯净水瓶装入水后,就相当于一个　　　　　透镜。晴天强太阳光照射它时,它对光线会产生　　　　　作用,可能会引起枯叶着火。
解析:装入水的纯净水瓶能透光,并且中间厚、边缘薄,此时就是一个凸透镜,在一些特定的条件下,会因为会聚的阳光恰好使易燃物因温度升高而燃烧,发生火灾.
【例题2】 下列光路图中,正确的是
解析:①平行于主光轴的光线,通过透镜后过焦点.“过焦点”:凸透镜会聚 于焦点,凹透镜折射光线的反向延长线过焦点。 ②过光心的光线,传播方向不变。 ③过焦点的光线,通过透镜后平行于主光轴。“过焦点”:凸透镜从焦 点发出或经过焦点,凹透镜是使光线会聚于异侧焦点。
【迁移训练2】一束光通过透镜的光路如图所示，哪幅图是正确的？
解析：甲图正确。乙图中光线经过凸透镜后变得发散了，这与凸 透镜对光线的会聚作用不符；丙、丁两图中光线经凹透镜后 变得会聚了，这与凹透镜对光线的发散作用不符。
【例题3】根据入射光线和折射光线，在图中的虚线框内画出 适当类型的透镜.
解析：从光线的走势可以看出，甲、乙两图中光线经透镜后都 变得发散了，故甲、乙中均应为凹透镜。
答案：如图示，甲、乙均为凹透镜
