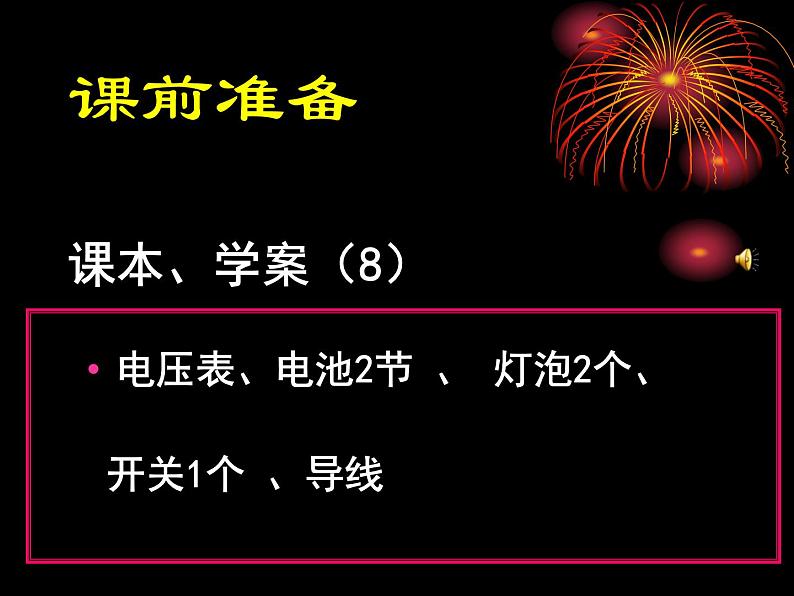

电压表、电池2节 、 灯泡2个、 开关1个 、导线

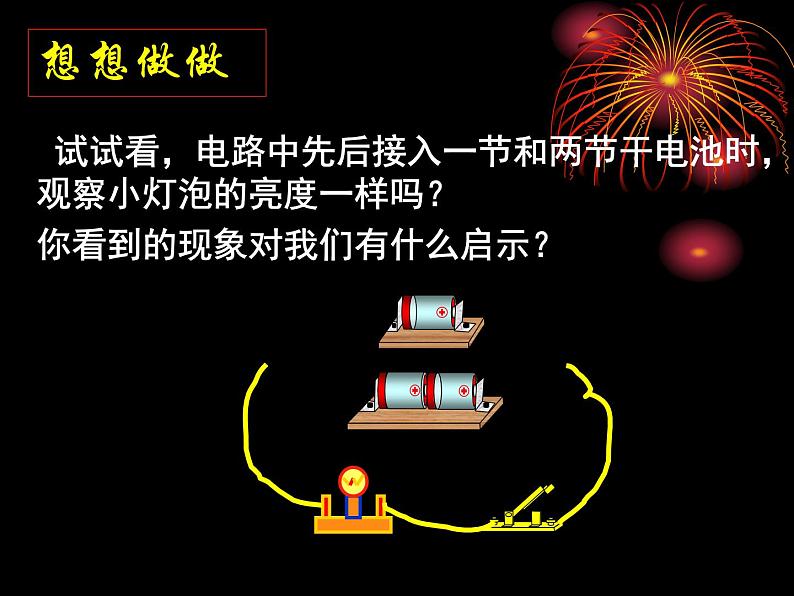

试试看，电路中先后接入一节和两节干电池时，观察小灯泡的亮度一样吗？你看到的现象对我们有什么启示？

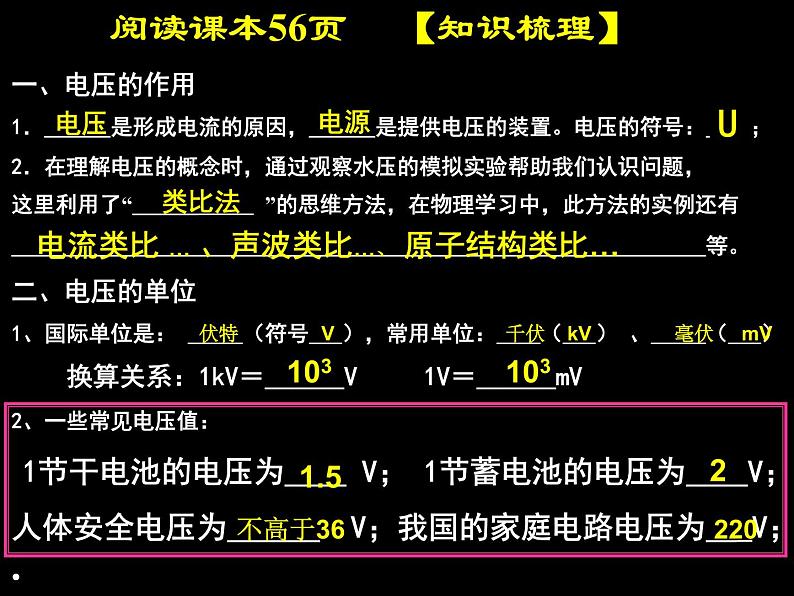

阅读课本56页 【知识梳理】

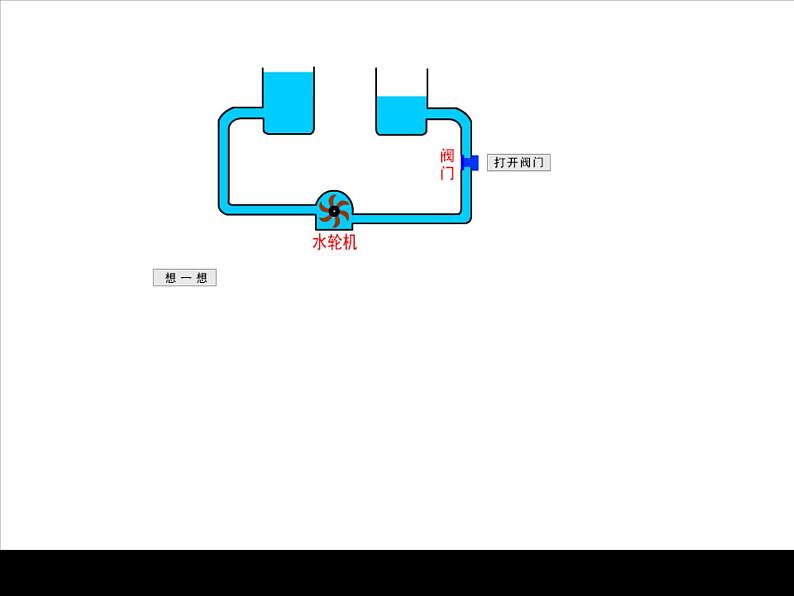

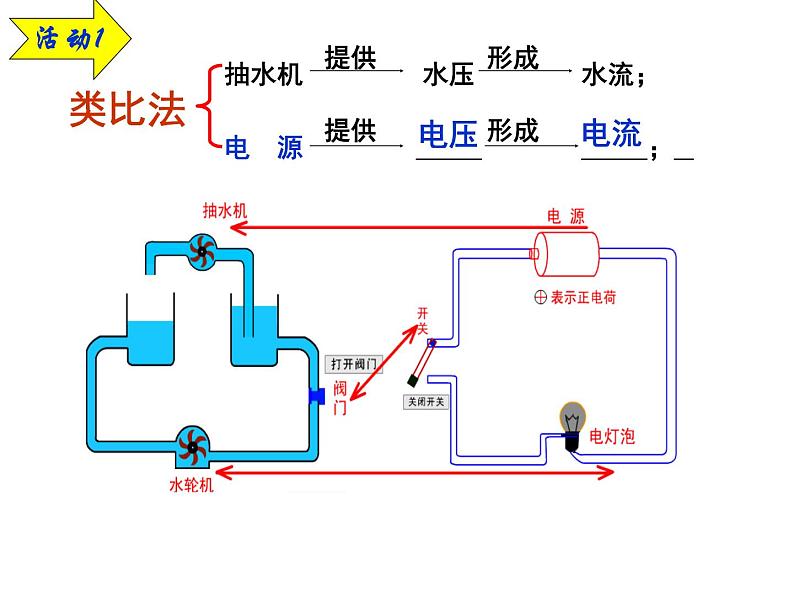

一、电压的作用1．______是形成电流的原因，______是提供电压的装置。电压的符号：____；2．在理解电压的概念时，通过观察水压的模拟实验帮助我们认识问题，这里利用了“______ ”的思维方法，在物理学习中，此方法的实例还有 等。二、电压的单位1、国际单位是： （符号 ），常用单位： （ ） 、 （ ） 换算关系：1kV＝______V　 1V＝______mV  2、一些常见电压值： 1节干电池的电压为____ V； 1节蓄电池的电压为____V；人体安全电压为______ V；我国的家庭电路电压为__ V；
伏特 V 千伏 kV 毫伏 mV
电流类比 … 、声波类比…、 原子结构类比…
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。 人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。

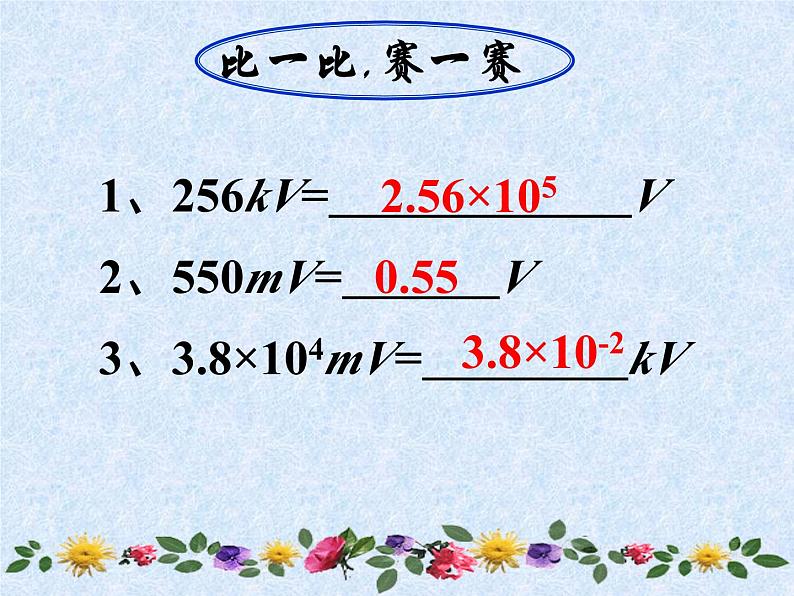

1、256kV= V
2、550mV= V
3、3.8×104mV= kV
电压表及其使用： 请阅读课本P57“电压的测量”的相关内容.
三、电压的测量1、电压表是 的仪表，电压表的电路符号是 ： 2、读数时，看清________和__________；使用“-”和 “3”接线柱：量程 ；分度值 ；使用“-”和“15”接线柱：量程 ；分度值 ；3、电压表使用规则①必须 在被测电路中；②电流必须从电压表的 接线柱流入，从 接线柱流出；③不能测量超过 的电压。
【知识梳理】
三、电压的测量— 电压表
2、读数时，看清 和 ；量 程： 0-3V；0-15V分度值：0.1V；0.5V
注意：读数时视线要与指针垂直
①必须 在被测电路中；②电流必须从电压表的 接线柱流入， 从 接线柱流出；③ 不能测量超过 的电压。若不能判断，则先用大量程“试触”，然后再选择合适的量程。
测电源电压可以把电压表直接接到电源的两极
知识点：电表的简化方法
电流表: 相当于一根导线;电压表:相当于断路;
【例１】如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
【例2】如图所示，要使灯泡Ｌ１和Ｌ２均正常发光，在“Ｏ”处可以连接电流表和压表测量电路中的电流和电压，则ａ处　　　表，ｂ处　　　表，ｃ处　　　表．
1、如图所示的电路中，当开关S闭合时，（1）电压表能直接测出灯泡 L1两端电压的是 ，（2）若此时电压表示数如图所示，则电压为 。
2、某同学在做电学实验时，不慎将电压表和电流表的位置对换了，如图所示，其后果是（ ） A．电压表被烧坏 B．电流表可能烧坏 C．电灯将会烧坏 D．电流表指针几乎不动，电灯不亮
3、在图所示的电路中，当开关S闭合后( )A．若A表是电流表，B表是电压表，则电阻R1、R2串联B．若A表是电流表，B表是电压表，则电阻R1、R2并联C．若A表是电压表，B表是电流表，则电阻R1、R2并联D．若A表是电压表，B表是电流表，则电阻R1、R2串联
若使电阻R1、R2串联，则应　　，
4、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
动手实验：练习用电压表测电压； 注意，在连接电路时，开关应该 。
【实验1】测量电源电压 先测量每节电池两端的电压为 V;再测量这个电池组两端的电压为 V, 看它们之间有什么关系。
【实验2】在串联电路中, 用电压表测量灯L2两端的电压为 。画出电路图。
结 论（1）串联电池组的电压等于各节电池的电压之和．
如图，若用电压表测量灯泡L2两端的电压，为了继续测量灯泡L1两端的电压，把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么
