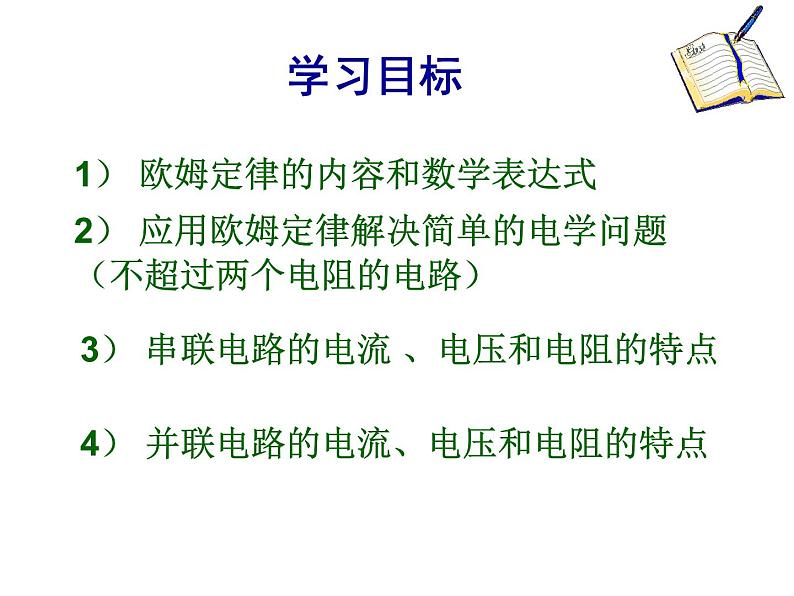

1） 欧姆定律的内容和数学表达式
2） 应用欧姆定律解决简单的电学问题 （不超过两个电阻的电路）
3） 串联电路的电流 、电压和电阻的特点
4） 并联电路的电流、电压和电阻的特点
实验1：保持电阻不变，研 究电流和电压的关系
改变定值电阻R两端的电压并保护电路
在电阻一定时，通过导体的电流跟导体两端的电压成正比。

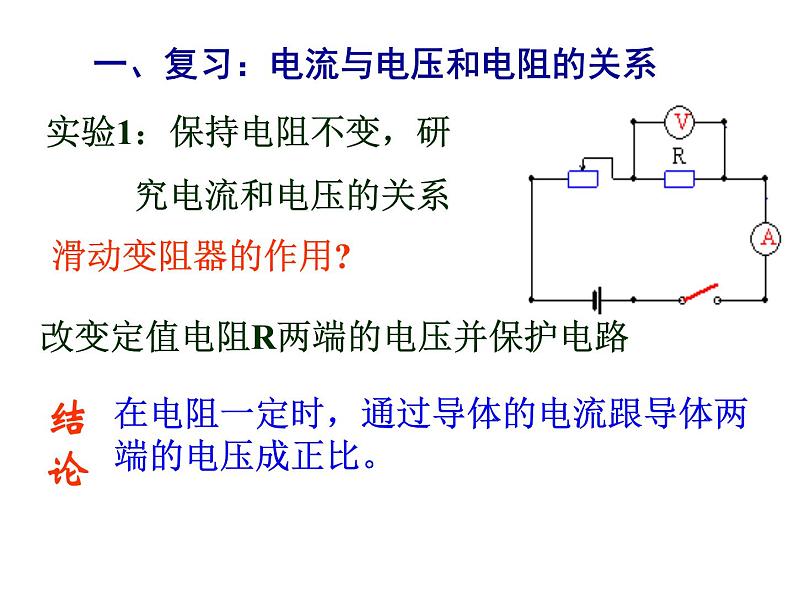

一、复习：电流与电压和电阻的关系

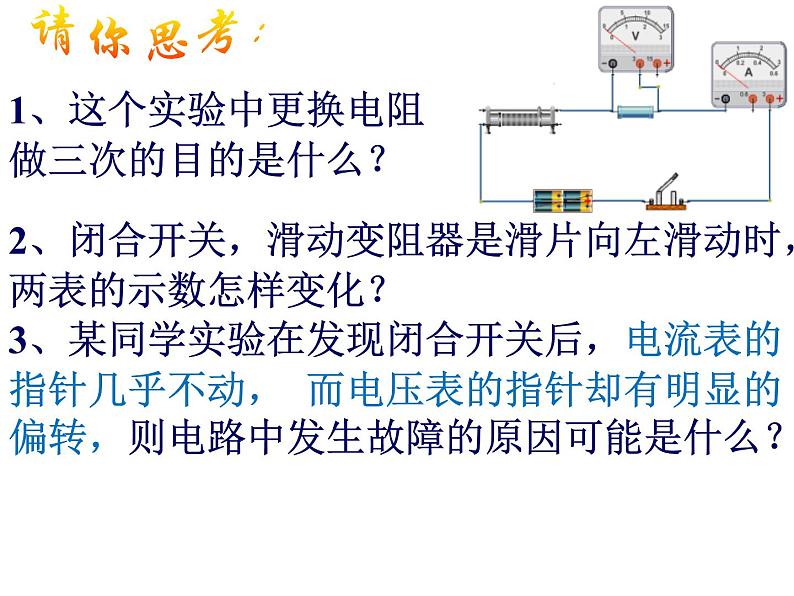

1、这个实验中更换电阻做三次的目的是什么？
2、闭合开关，滑动变阻器是滑片向左滑动时，两表的示数怎样变化？
3、某同学实验在发现闭合开关后，电流表的指针几乎不动， 而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？

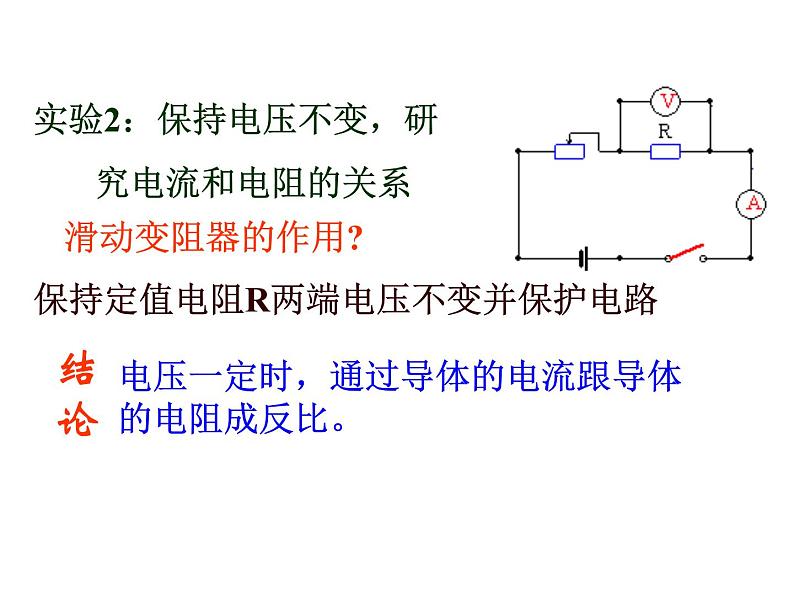

实验2：保持电压不变，研 究电流和电阻的关系
保持定值电阻R两端电压不变并保护电路
电压一定时，通过导体的电流跟导体的电阻成反比。

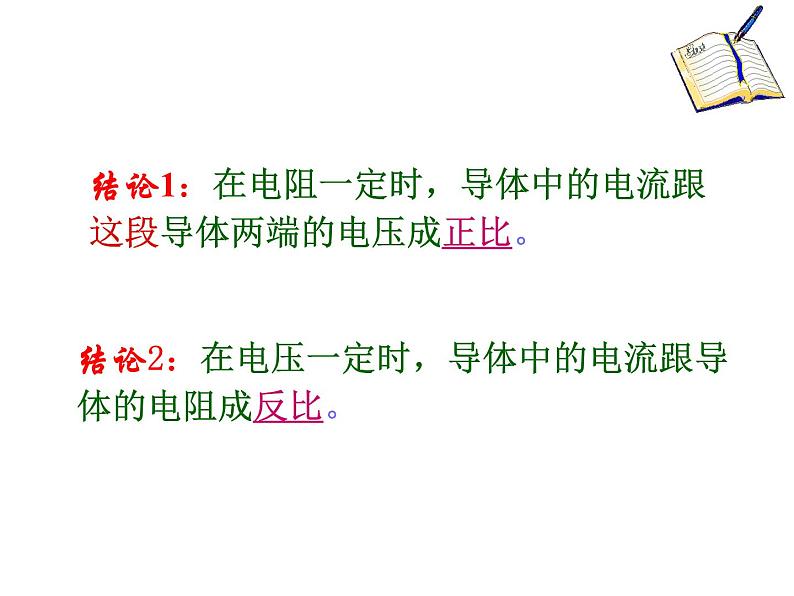

结论1：在电阻一定时，导体中的电流跟这段导体两端的电压成正比。
结论2：在电压一定时，导体中的电流跟导体的电阻成反比。
　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

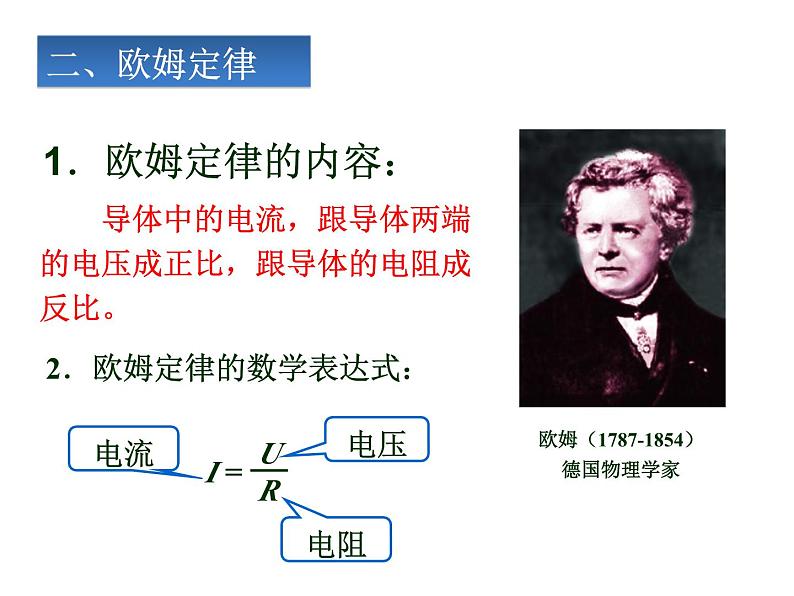

欧姆（1787-1854）德国物理学家

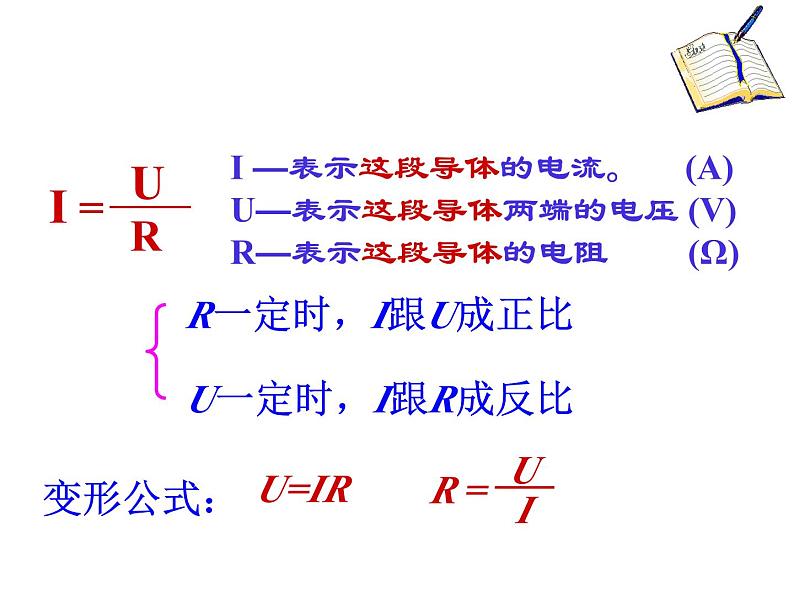

2．欧姆定律的数学表达式：
I —表示这段导体的电流。 (A) U—表示这段导体两端的电压 (V) R—表示这段导体的电阻 (Ω)
U一定时，I跟R成反比
R一定时，I跟U成正比
欧姆定律公式说明： （1）公式中的单位； （2）公式中的各个物理量要一一对应； （必须对应于同一段电路，同一时刻） （3）根据 不能说 “导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比。”这个式子只表明电阻 R 等于 U与 I 的比值。
电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
（1）读题、审题（注意已知量的内容）；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号；（4）选用物理公式进行计算（书写格式要完整规范）。
1．用公式进行计算的一般步骤：
（U=U1+U2）　　　 　　　
（U=U1=U2）　　　 　　　
两导体串联，电流比I1：I2= 。串联电路的电阻起 作用，分配关系是 。 　　　 　　　
两导体并联，电压比U1：U2= 。并联电路的电阻起 作用，分配关系是 。 　　　 　　　
　　例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。
（2）列出已知条件和所求量；
　　例2 如图，闭合开关后，电压表的示数为6V,电流表的示数是0.3 A，求电阻R的阻值。
应用2：已知电阻、电流，求电压
◆在如图所示的电路中，调节滑动变阻器 R′，使灯泡正常发光，用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。
灯泡两端的电压是12V。
◆某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。
应用3：已知电流、电压，求电阻
◆ 加在某一电阻器两端的电压为5V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
U1=5V，I1=0.5A
U2=20V，R=10 Ω
内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
公式： I = U/R
变形公式 : U=I R R=U/ I
　　1．关于电流跟电压和电阻的关系，下列说法正确的是（ ） 　A．导体的电阻越大，通过导体的电流越小 　B．导体的电阻越大，通过导体的电流越大 　C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大 　D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大
A、当导体两端电压为零时，导体电阻也为零。B、导体两端的电压越大，导体的电阻也越大C、导体中的电流越大，导体的电阻也越大。D、导体的电阻是导体本身的性质，它的大小与导体两端的电压及导体中的电流无关。
2.根据欧姆定律公式 可导出 关于此式，下列说法正确的是( )
　　3．一条镍铬合金线的两端加上4 V电压时，通过的电流是0.2 A，则它的电阻是 Ω。若合金线的两端电压增至16 V时，它的电阻是 Ω，这时若要用电流表测量它的电流，应选用量程为 A的电流表。
20
　　4．关于欧姆定律，下列叙述中错误的是（ ）　　A．在相同电压下，导体的电流和电阻成反比　　B．对同一个导体，导体中的电流和电压成正比　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
　　5．在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1 R2。（选填“大于”、“等于” 或“小于”）
6.一个电熨斗的电阻是80Ω，接在 220V的电压上，流过它的电流是多少?
7.一个定值电阻的阻值是10Ω，使用时流过的电流是200mA，加在这个定值电阻两端的电压是多大？
8.某小灯泡工作时两端的电压是2.5V，用电流表测得此时的电流是300mA，此灯泡工作时的电阻是多少？
串联导体相当于增加了导体的 ____ ，所以串联的总电阻 ＿ 于各串联导体的电阻。
并联导体相当于增加了导体的 ，所以并联的总电阻　 ＿ 　　于各并联导体的电阻。
串联电路的总电阻等于各电阻之和
1、推导串联电路的总电阻
∵ U=U1+U2 U=IR U1=I1R1∴IR=I1R1+I2R2 ∵I=I1=I2 ∴ R=R1+R2
串联电路中，一个电阻变大总电阻将：
若将n个阻值都为R0的电阻串联总电阻为：
2、推导并联电路的总电阻
U=U1=U2
并联电路总电阻的倒数等于各电阻的倒数之和。
并联电路中一个分电阻变大，总电阻也变大。
并联的电阻个数越多，总电阻越小。
根据欧姆定律的变形表达式可得：
若将n个阻值都为R0的电阻并联总电阻为：
串联电路中电阻越大，分得的电压越大。若R1 > R2, 则U1 > U2若R1 = R2, 则U1 = U2若R1 < R2, 则U1 < U2
二、串联电路和并联电路
1）概述串联电路的电流 、电压和电阻的特点
2）概述并联电路的电流、电压和电阻的特点
（一）串联电路的电流、电压和电阻特点：
串联电路中的电流处处相等（I=I1=I2）
串联电路中总的电压等于各部分电阻两端的电压之和（U=U1+U2） 　　　 　　　
串联电路的总电阻等于各部分的电阻之和（R总=R1+R2）。
（二）并联电路的电流、电压和电阻特点：
并联电路中干路上的总电流等于各条支路的电流之和（I=I1+I2） 　　　　　　　　　　　　　
并联电路中两端的总电压等于各支路两端的电压（U=U1=U2）　　　 　　　
总电阻的倒数等于各支路电阻的倒数之和1/R总=1/R1+1/R2
三、应用欧姆定律解决简单的电学问题
1、有两个导体，电阻分别为10Ω和30Ω，把它 们串联接通后通过10Ω电阻的电流是0.5A 求：①电源电压是多少？ ②两个电阻上的电压分别是多少？ ③串联电路中电阻和电压有什么关系？
① R=R1+R2=10Ω+30Ω=40Ω
U=IR=0.5A×40Ω=20V
② U1=I1R1=0.5A×10Ω=5V
U2=I2R2=0.5A×30Ω=15V
③串联电路中电阻和电压有什么关系？
把电源电压按电阻比例分配
B、总电阻比任何一个电阻大；
串联电路具有分压的作用
各电阻的两端电压与电阻成正比
知识总结：串联电路的电阻间关系
A、串联电路总电阻等于各导体电阻之和 R总=R1+R2
D、n个阻值相同的电阻R0串联，R总=nR0；
C、串联电路相当于增加了导体了的长度串联电阻越多，总电阻越大；
2、R1和R2两个电阻，阻值分别为4Ω和8Ω，并联后接到电压为12V的电源上， 求： ①R1和R2中通过的电流有多大？ ②干路中电流有多大？ ③通过R1和R2的电流和两个电阻有什么关系？
② I=I1+I2=3A+1.5A=4.5A
③通过R1和R2的电流和两个电阻有什么关系？
把干路电流按电阻反比例分配
A、并联电路总电阻的倒数等于各支路电阻的倒数之和；
B、并联电路的总电阻比任何一个支路电阻要小；
通过各支路的电流与电阻成反比
并联电路具有分流的作用
知识总结：并联电路的电阻间关系
C、并联电路相当于增加导体的横截面积； 并联支路越多，横截面积越大，总电阻越小；
D、n个阻值相同的电阻R0并联，R总=R0/n；
3.电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电流表示数是0.3A，求：（1）电源电压（2）S1、S2都闭合时，电流表示数是多少？
当S1、S2都断开时：
当S1、S2都闭合时：
四、学以致用----解决简单的电学问题
1、两个电阻R1＝5欧，R2＝10欧，串联接到电源上，则I1：I2＝？ U1：U2＝？如果是并联接到电源上，则I1：I2＝？ U1：U2＝？
2、R1和R2两个电阻并联， R1 ：R2＝1：4， 干路中的I=1安，则I1=？
34．在如图电路中，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A．求：(1)通过电阻R2的电流．(2)电源电压．(3)电阻R2的阻值．
5．如图所示，R1＝10Ω，R2＝20Ω，R3＝30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A， 求(1)电源电压多大？(2)当S1和S2都断开时，电流表的读数多大？(3)当S1、S2都闭合时，电流表的读数是多大？ (1)(2)(3)
