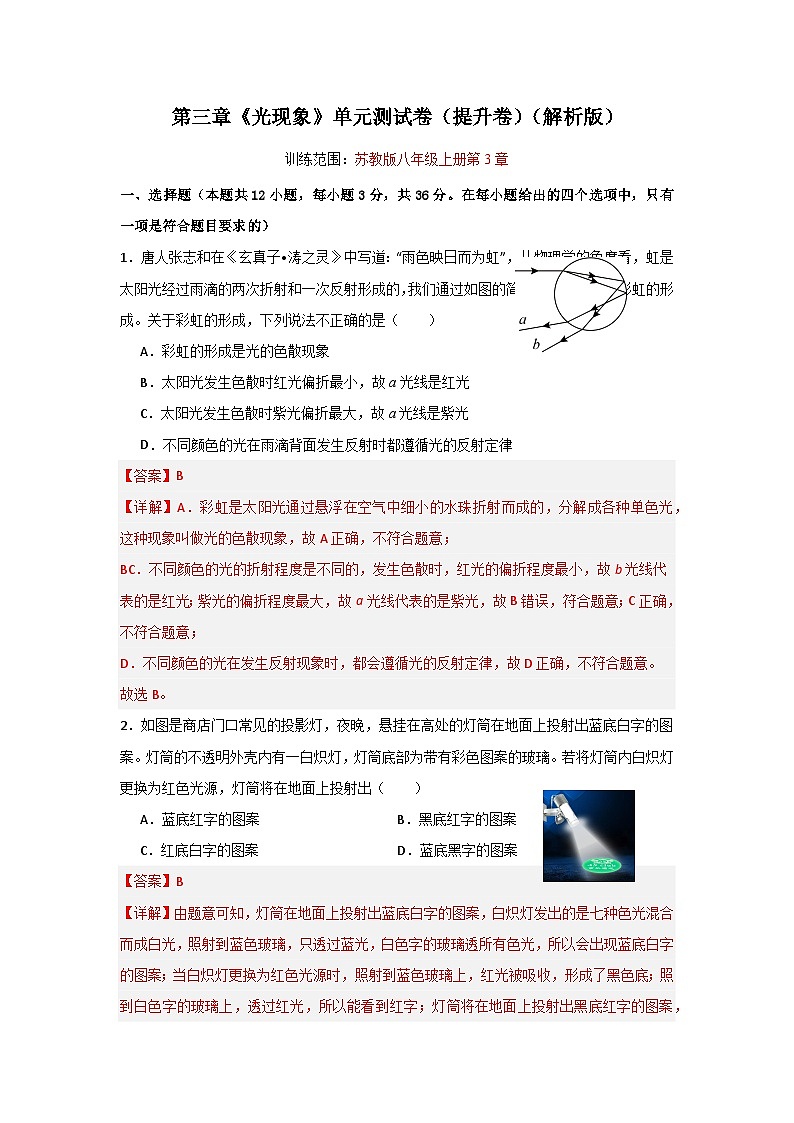

第三章《光现象》单元测试卷（提升卷）（解析版）
训练范围：苏教版八年级上册第3章
一、选择题（本题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．唐人张志和在《玄真子•涛之灵》中写道：“雨色映日而为虹”，从物理学的角度看，虹是太阳光经过雨滴的两次折射和一次反射形成的，我们通过如图的简化示意图来研究彩虹的形成。关于彩虹的形成，下列说法不正确的是（　　）
A．彩虹的形成是光的色散现象
B．太阳光发生色散时红光偏折最小，故a光线是红光
C．太阳光发生色散时紫光偏折最大，故a光线是紫光
D．不同颜色的光在雨滴背面发生反射时都遵循光的反射定律
【答案】B
【详解】A．彩虹是太阳光通过悬浮在空气中细小的水珠折射而成的，分解成各种单色光，这种现象叫做光的色散现象，故A正确，不符合题意；
BC．不同颜色的光的折射程度是不同的，发生色散时，红光的偏折程度最小，故b光线代表的是红光；紫光的偏折程度最大，故a光线代表的是紫光，故B错误，符合题意；C正确，不符合题意；
D．不同颜色的光在发生反射现象时，都会遵循光的反射定律，故D正确，不符合题意。
故选B。
2．如图是商店门口常见的投影灯，夜晚，悬挂在高处的灯筒在地面上投射出蓝底白字的图案。灯筒的不透明外壳内有一白炽灯，灯筒底部为带有彩色图案的玻璃。若将灯筒内白炽灯更换为红色光源，灯筒将在地面上投射出（　　）
A．蓝底红字的图案 B．黑底红字的图案
C．红底白字的图案 D．蓝底黑字的图案
【答案】B
【详解】由题意可知，灯筒在地面上投射出蓝底白字的图案，白炽灯发出的是七种色光混合而成白光，照射到蓝色玻璃，只透过蓝光，白色字的玻璃透所有色光，所以会出现蓝底白字的图案；当白炽灯更换为红色光源时，照射到蓝色玻璃上，红光被吸收，形成了黑色底；照到白色字的玻璃上，透过红光，所以能看到红字；灯筒将在地面上投射出黑底红字的图案，故ACD不符合题意，B符合题意。

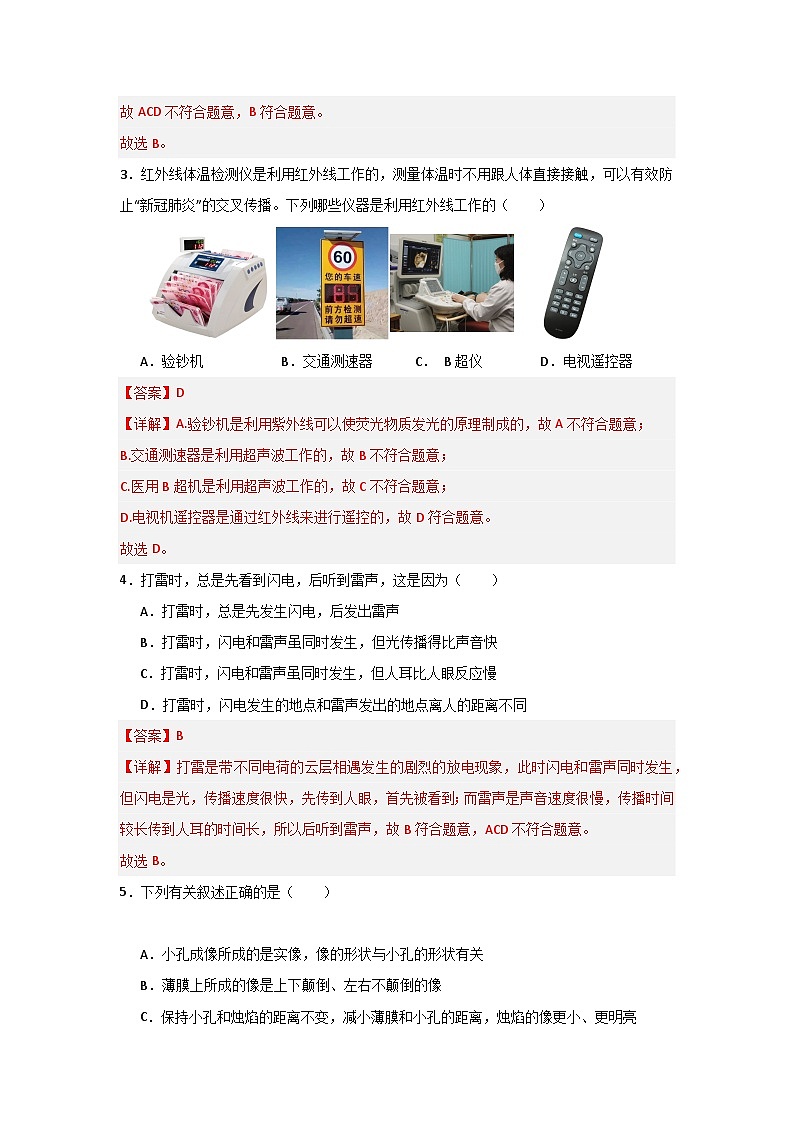

故选B。
3．红外线体温检测仪是利用红外线工作的，测量体温时不用跟人体直接接触，可以有效防止“新冠肺炎”的交叉传播。下列哪些仪器是利用红外线工作的（　　）

A．验钞机 B．交通测速器 C．  B超仪 D．电视遥控器
【答案】D
【详解】A.验钞机是利用紫外线可以使荧光物质发光的原理制成的，故A不符合题意；
B.交通测速器是利用超声波工作的，故B不符合题意；
C.医用B超机是利用超声波工作的，故C不符合题意；
D.电视机遥控器是通过红外线来进行遥控的，故D符合题意。
故选D。
4．打雷时，总是先看到闪电，后听到雷声，这是因为（　　）
A．打雷时，总是先发生闪电，后发出雷声
B．打雷时，闪电和雷声虽同时发生，但光传播得比声音快
C．打雷时，闪电和雷声虽同时发生，但人耳比人眼反应慢
D．打雷时，闪电发生的地点和雷声发出的地点离人的距离不同
【答案】B
【详解】打雷是带不同电荷的云层相遇发生的剧烈的放电现象，此时闪电和雷声同时发生，但闪电是光，传播速度很快，先传到人眼，首先被看到；而雷声是声音速度很慢，传播时间较长传到人耳的时间长，所以后听到雷声，故B符合题意，ACD不符合题意。
故选B。
5．下列有关叙述正确的是（　　）

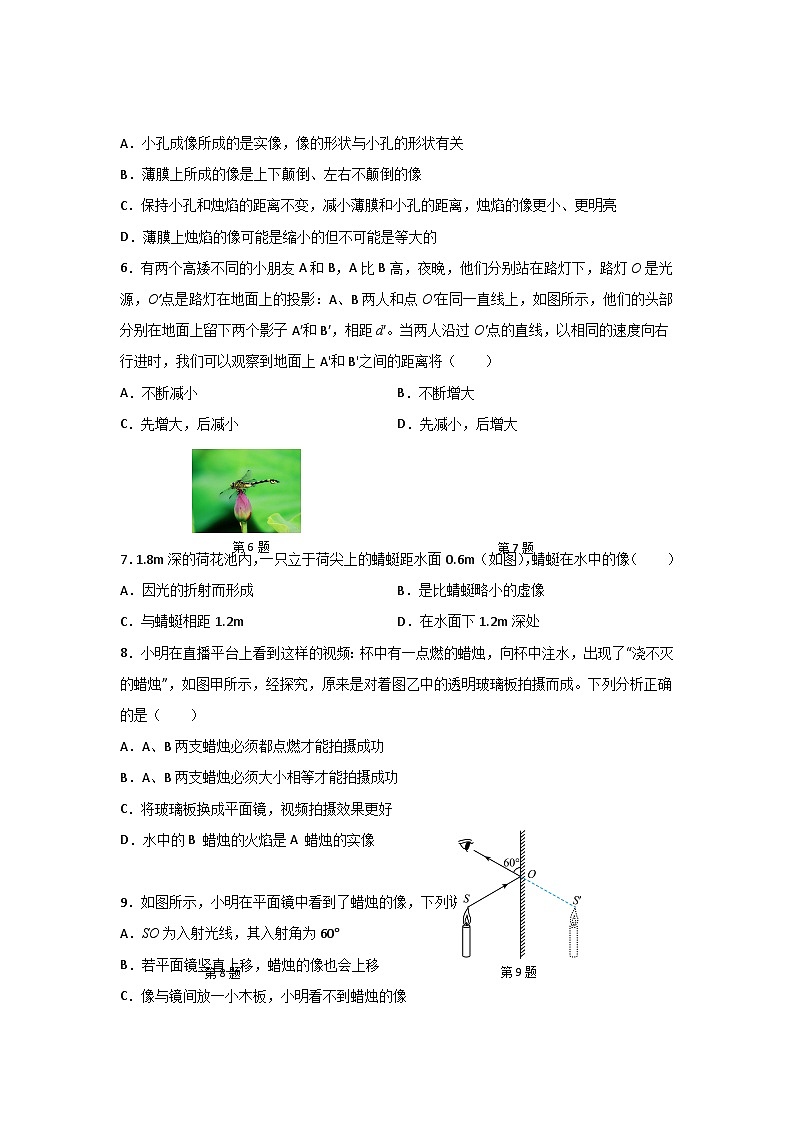

A．小孔成像所成的是实像，像的形状与小孔的形状有关
B．薄膜上所成的像是上下颠倒、左右不颠倒的像
C．保持小孔和烛焰的距离不变，减小薄膜和小孔的距离，烛焰的像更小、更明亮

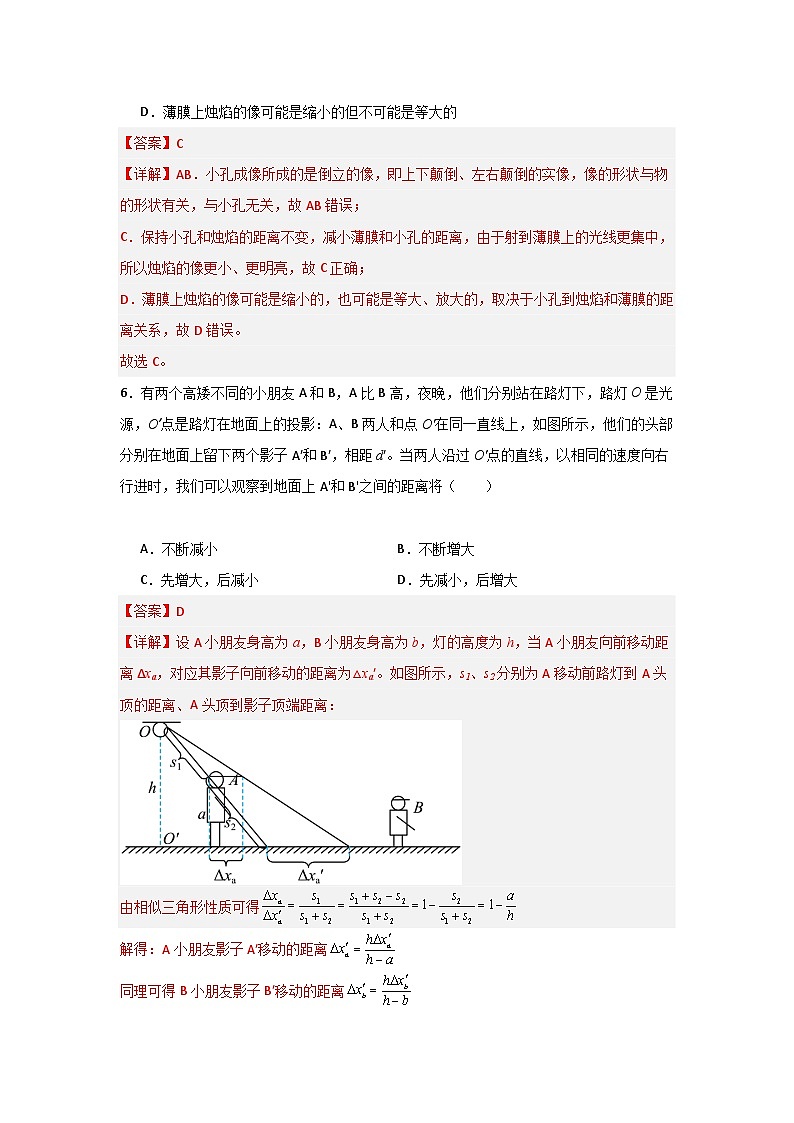

D．薄膜上烛焰的像可能是缩小的但不可能是等大的
【答案】C
【详解】AB．小孔成像所成的是倒立的像，即上下颠倒、左右颠倒的实像，像的形状与物的形状有关，与小孔无关，故AB错误；
C．保持小孔和烛焰的距离不变，减小薄膜和小孔的距离，由于射到薄膜上的光线更集中，所以烛焰的像更小、更明亮，故C正确；
D．薄膜上烛焰的像可能是缩小的，也可能是等大、放大的，取决于小孔到烛焰和薄膜的距离关系，故D错误。
故选C。
6．有两个高矮不同的小朋友A和B，A比B高，夜晚，他们分别站在路灯下，路灯O是光源，O′点是路灯在地面上的投影：A、B两人和点O′在同一直线上，如图所示，他们的头部分别在地面上留下两个影子A′和B′，相距d′。当两人沿过O'点的直线，以相同的速度向右行进时，我们可以观察到地面上A'和B'之间的距离将（　　）

A．不断减小 B．不断增大
C．先增大，后减小 D．先减小，后增大
【答案】D
【详解】设A小朋友身高为a，B小朋友身高为b，灯的高度为h，当A小朋友向前移动距离Δxa，对应其影子向前移动的距离为△xa′。如图所示，s1、s2分别为A移动前路灯到A头顶的距离、A头顶到影子顶端距离：

由相似三角形性质可得
解得：A小朋友影子A′移动的距离
同理可得B小朋友影子B′移动的距离
又根据题意可知A比B高即
则可得当相距为d′的两个影子以相同速度进行时
此时两影子A′和B′之间的距离
当两人的头部的影子达到重合后，再继续远离路灯时，由于
A小朋友的影子A'的距离仍比B小朋友的影子B'移动的距离长，即
则此时两影子的间距
因此，我们观察到地面上A′和B′之间的距离应为先减小后变大。此题也可假设A、B两人站在一起，则A的影子比B长。两人一起往前走，由此可知，两人影子之间的距离会不断增大。现在A站在B后，两人影子移动速度仍符合假设的规律，因此A的影子A′会先追上B的影子B′，然后再超过它。所以A′和B′之间的距离会先减小后增大，故ABC不符合题意，D符合题意。
故选D。
7．1.8m深的荷花池内，一只立于荷尖上的蜻蜓距水面0.6m（如图），蜻蜓在水中的像（　　）

A．因光的折射而形成 B．是比蜻蜓略小的虚像
C．与蜻蜓相距1.2m D．在水面下1.2m深处
【答案】C
【详解】A．蜻蜓在水中的像相当于平面镜成像，是由光的反射形成的，故A错误；
B．根据平面镜成像特点是等大、正立的虚像，则蜻蜓在水中的像与蜻蜓一样大，故B错误；
C．蜻蜓距水面0.6m，像距水面0.6m，所以像与蜻蜓相距1.2m，故C正确；
D．根据像与物关于镜面对称可知，蜻蜓的像在水面下0.6m处，故D错误。
故选C。
8．小明在直播平台上看到这样的视频：杯中有一点燃的蜡烛，向杯中注水，出现了“浇不灭的蜡烛”，如图甲所示，经探究，原来是对着图乙中的透明玻璃板拍摄而成。下列分析正确的是（　　）

A．A、B两支蜡烛必须都点燃才能拍摄成功
B．A、B两支蜡烛必须大小相等才能拍摄成功
C．将玻璃板换成平面镜，视频拍摄效果更好
D．水中的B 蜡烛的火焰是A 蜡烛的实像
【答案】B
【详解】A．A、B两支蜡烛，点燃A才能拍摄成功，杯中的蜡烛B是替代蜡烛A的像，因而浇不灭，故A错误；
B．平面镜成的像与物体大小相等；因此A、B两支蜡烛必须大小相等才能拍摄成功，故B正确；
C．平面镜不透光，将玻璃板换成平面镜，不能完成视频，故C错误；
D．水中的B蜡烛的火焰是A蜡烛的虚像，故D错误。
故选B。
9．如图所示，小明在平面镜中看到了蜡烛的像，下列说法正确的是（    ）

A．SO为入射光线，其入射角为60°
B．若平面镜竖直上移，蜡烛的像也会上移
C．像与镜间放一小木板，小明看不到蜡烛的像

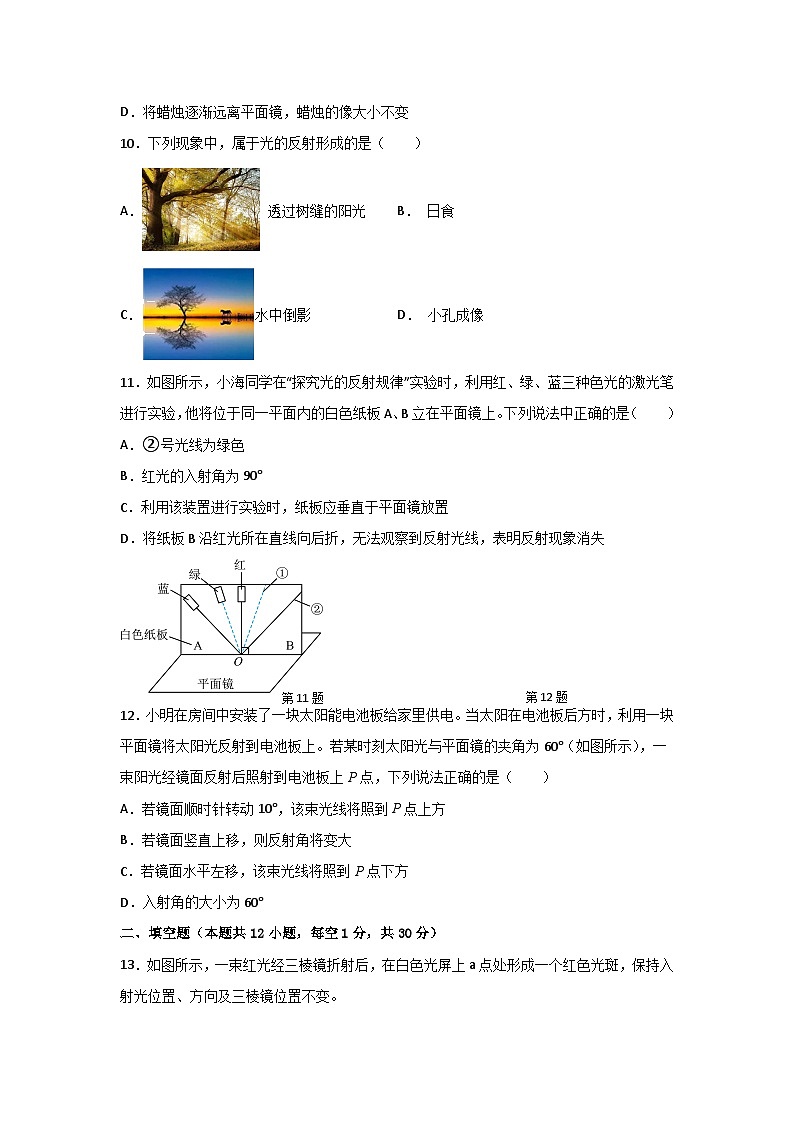

D．将蜡烛逐渐远离平面镜，蜡烛的像大小不变
【答案】D
【详解】A．由题图可知，SO为入射光线，图中60°为反射光线与镜面的夹角，故反射角为
θ=90°-60°=30°，因为在光的反射中，反射角等于入射角，因此入射角为30°，故A错误；
B．平面镜成像物与像关于镜面对称，若平面镜竖直上移，而蜡烛不动，则蜡烛的像不动，故B错误；
C．由于蜡烛在平面镜所成的像是虚像，无法在光屏上呈现，且不是由实际光线形成的，因此像与镜间放一小木板，不影响平面镜成像，小明可以看到蜡烛的像，故C错误；
D．根据平面镜成像特点可知，像与物大小相等，将蜡烛逐渐远离平面镜，蜡烛大小不变，因此蜡烛的像大小不变，故D正确。
故选D。
10．下列现象中，属于光的反射形成的是（　　）
A．  透过树缝的阳光 B．  日食
C．水中倒影 D．  小孔成像
【答案】C
【详解】A．透过树缝的阳光是由光的直线传播形成的，故A不符合题意；
B．日食是光的直线传播形成的，故B不符合题意；
C．水中的倒影是平面镜成像现象，属于光的反射现象，故C符合题意；
D．光在均匀空气中沿直线传播，在小孔后面形成一个清晰的、倒立的实像，故D不符合题意。
故选C。
11．如图所示，小海同学在“探究光的反射规律”实验时，利用红、绿、蓝三种色光的激光笔进行实验，他将位于同一平面内的白色纸板A、B立在平面镜上。下列说法中正确的是（　　）

A．②号光线为绿色
B．红光的入射角为90°
C．利用该装置进行实验时，纸板应垂直于平面镜放置
D．将纸板B沿红光所在直线向后折，无法观察到反射光线，表明反射现象消失
【答案】C
【详解】A．在光的反射中，反射光线和入射光线分居法线的两侧，反射角等于入射角，因此②号光线的颜色为蓝色，故A错误；
B．红光垂直照射在平面镜上，入射角是0°，故B错误；
C．因为当纸板与平面镜不垂直时，法线无法在纸板上画出来，就不能够探究入射光线、反射光线和法线的关系，只有垂直放置时，三条线才会都体现出来，因此纸板必须垂直放置，故C正确；
D．当纸板B转过一定的角度后，两块纸板不在同一平面上，所以在纸板B上就无法呈现出反射光线了，但反射光线没有消失，故D错误。
故选C。
12．小明在房间中安装了一块太阳能电池板给家里供电。当太阳在电池板后方时，利用一块平面镜将太阳光反射到电池板上。若某时刻太阳光与平面镜的夹角为60°（如图所示），一束阳光经镜面反射后照射到电池板上P点，下列说法正确的是（　　）

A．若镜面顺时针转动10°，该束光线将照到P点上方
B．若镜面竖直上移，则反射角将变大
C．若镜面水平左移，该束光线将照到P点下方
D．入射角的大小为60°
【答案】A
【详解】A．若镜面顺时针转动10°，光路图如图所示：

通过作图可以知，该束光线将照到P点上方。故A正确；
B．若镜面竖直上移，入射角的大小不变，则反射角大小不变，故B错误；
C．若镜面水平左移，入射角不变，如图所示：

该束光线照到P点上方；故C错误；
D．太阳光与平面镜的夹角为60°，则入射角为
故D错误。
故选A。
二、填空题（本题共12小题，每空1分，共30分）
13．如图所示，一束红光经三棱镜折射后，在白色光屏上a点处形成一个红色光斑，保持入射光位置、方向及三棱镜位置不变。
（1）若将红光改为白光，则光屏上会出现彩色光带，这一现象称为光的 。光屏上a点处的光斑 （填“一定”或“可能”）是红色的，a点 方的不可见光可应用于验钞机；
（2）若将红光改为紫光，则光屏水平向 移动，紫色光斑可位于a点处。

【答案】 色散 一定 下 左
【详解】（1）[1][2][3]当白光经过三棱镜后，在光屏上从上到下会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象；红光偏折能力最弱，所以a点处的光斑是红色的；紫光偏折能力最强，所以a点的下方为紫外线，紫外线可以验钞。
（2）[4]若将红光改为紫光，紫光偏折能力最强，则光屏水平向左移动，紫色光斑可位于a点处。
14．在光学实验室内，将一辆玩具汽车放置仁白色行景板前。拉上窗帘，打开光源，让一束白光照问汽车，发现汽车呈现蓝色，这是由于汽车 （吸收/反射）了蓝色光。若将另外一束绿光照向汽车的形子，则形子区域此时早现 色。

【答案】 反射 绿
【详解】[1]不透明物体的颜色由它反射的色光决定，白色物体反射各种色光。发现汽车呈现蓝色，这是由于汽车反射蓝色光。
[2]将另外一束绿光照向汽车的影子，将影子照亮，由于背景是白色的，反射各种色光，所以反射绿光，故区域呈现绿色。
15．为解决高楼灭火难题，军工转民用“导弹灭火”技术试验成功。如图所示，发射架上有三只眼：“可见光”、“红外线”和“激光”，当高楼内有烟雾火源不明时，可用 （选填“可见光”、“红外线”或“激光”）发现火源，可用 （选填“可见光”、“红外线”或“激光”）精确测量火源距离。

【答案】 红外线 激光
【详解】（1）[1]在消防火险发生的初期，灾害往往是由于不明显的隐火引起的，应用红外线热成像仪可以快速有效的发现这些隐火，找到火源，及早灭火。
（2）[2]利用激光可以精确测量火源的距离。激光测距的原理：激光测距仪向目标发射激光脉冲束，接受返回来的激光束，测出激光往返所用的时间，就可以算出所测的距离。
16．天气晴朗，阳光明媚，小雨同学去农村的奶奶家。小雨发现奶奶家的牛棚顶漏了一个三角形的小洞，阳光透射进来，在地上形成一个光斑，则光斑是 （填“圆形的”“三角形的”或“不规则的”），这实际是太阳的 （填“影子”或“像”），这种现象利用 原理。
【答案】 圆形的 像 光沿直线传播
【详解】[1][2][3]因为太阳离地面非常远，而小孔又非常小，符合小孔成像的条件，当太阳光沿直线传播经过小孔时会形成太阳的像，因为太阳是圆形的，所以像也是圆形的，也就是我们见到的地面上的光斑，小孔成的像是倒立的实像，像的形状与物体的形状相同，与小孔的形状无关。
17．如图，发生日食时太阳、地球和月球的位置，则图中的A是 （选填“地球”或“月球”）；电闪雷鸣时，我们总是先看到闪电后听到雷声，说明光速比声速 （选填“大”或“小”）；太阳光从教室外透过教室窗户玻璃射进教室内的过程中，光速将 （选填“不变”、“变大”、“变小”、“先变小后变大”或“先变大后变小”）。

【答案】 月球 大 先变小后变大
【详解】[1]日食是光的沿直线传播形成的，所以是月亮在中间遮住了太阳。
[2]光和声音传播的路程是相同的，先看到闪电，说明光传播的时间短，根据可知，光速比声速大。
[3]太阳光从教室外透过教室窗户玻璃射进教室内的过程中，要经过空气，玻璃再到空气，光在玻璃中传播速度小于空气中，因此光速将先变小后变大。
18．如图是小敏周末在湖边游玩时拍摄的一张照片，拍得的是天鹅倒立、缩小的 （选填“实像”或“虚像”）。若此时的天鹅距水面2m，它在水中的倒影离天鹅 m。若天鹅靠近水面飞行，水中天鹅的像 （选填“变大”、“不变”或“变小”）。

【答案】 实像 4 不变
【详解】[1]拍摄照片时，镜头相当于凸透镜，物距大于二倍焦距，凸透镜成倒立、缩小的实像。
[2]倒影相当于平面镜成像，已知天鹅离水面2m，由平面镜成像的特点可知，倒影距离水面也是2m，则它在水中的倒影离天鹅的距离为2m+2m＝4m
[3]平面镜成像始终与物体大小相等，若天鹅靠近水面飞行，水中天鹅的像大小不变。
19．1905年，英国车手多萝西莱维发明了汽车后视镜，以便于观察后方来车。目前，各学校学生很多都乘坐校车，校车两侧的后视镜用的是 （填“凸透镜”、“凹透镜”、“平面镜”、“凸面镜”或“凹面镜”），物体通过该光学元件成正立的 （填“实像”或“虚像”）。选用该光学元件的优势是 。
【答案】 凸面镜 虚像 增大了驾驶员的观察视野
【详解】[1][2][3]对于大型车辆，其后视镜一般是凸面镜，物体在镜中成正立、缩小的虚像，该光学元件的优势是增大了驾驶员的观察视野。
20．露露用一块较厚的玻璃板M来探究平面镜成像特点，如图所示，图中像A1与像A2是一次实验中同时看到的两个像，它们的大小 （选填“A1较大”、“A2较大”或“相等”），其中A1是蜡烛通过玻璃板的P面所成的像。露露按照图中的测量方法，测得u=4.2cm，v=3.9cm，可以推算像A1与像A2之间的距离为 cm。

【答案】 相等 0.6
【详解】[1]平面镜成像时，像的大小与物体的大小相同。图中像A1与像A2是一次实验中同时看到的两个像，成的都是物体A的像，它们的大小相等。
[2]像A1是蜡烛A通过玻璃板的P面所成的像，因像到镜面的距离等于物体到镜面的距离，所以玻璃板的厚度为d=u-v=4.2cm−3.9cm=0.3cm
A1是蜡烛通过玻璃板的P面所成的像，A2是蜡烛通过玻璃板的Q面所成的像，A到玻璃板的Q面的距离，即此时的物距为u′= u + d =4.2cm+0.3cm=4.5cm
因像与物到镜面的距离相等，故A2距Q面的距离为4.5 cm，而A1距Q面的距离为v=3.9cm，蜡烛A所成的像A1和A2之间的距离s=u′-v=4.5cm-3.9cm=0.6cm
21．我们能看见不发光的物体，就是因为物体反射光进入了我们的眼睛。如图所示，假设太阳光与水平地面成70°角，射到不透明的物体上，则太阳光的入射角是 度，入射角与反射角的和是 度。

【答案】 20 40
【详解】[1]太阳光与水平地面成70°角，射到不透明的物体上，经不透明物体反射，则太阳光的入射角
[2]在光的反射现象中，反射角等于入射角，入射角与反射角的和是
22．如图是生活中常见的两种窗户，甲图窗户可在直线轨道上左右平移，乙图窗户可绕固定轴转动，如果你站在窗户前，能通过玻璃看到你的像，则看到的像是 （选填“实”或“虚”）像，你若将甲图窗户左右平移打开，则你在P窗户中的像的大小将 （选填“变大”、“变小”或“不变”）；你若将乙图Q窗户转动打开的过程中，则A点的像的位置 （选填“改变”或“不变”）。

【答案】 虚 不变 改变
【详解】[1]通过玻璃看到的像，是平面镜成像现象，是由于光的反射形成的虚像，故看到的像是虚像。
[2]由平面镜成像特点可知，像与物的大小相等，所以将窗户左右平移，物的大小不变，像的大小也不变，故在P窗户中的像的大小将不变。
[3]由平面镜成像特点可知，像与物关于平面镜对称，窗户转动打开的过程中，平面镜的位置改变了，即对称轴的位置改变了，所以A点的像的位置改变。
23．如图所示，当一束光线与平面镜M1成25°角入射时，要使得光线经平面镜两次反射后沿原路返回，则平面镜M1与M2之间的夹角Q应为 。若M1平面镜以入射点逆时针转动25°，入射光线不变，则第一次入射光线与第一次反射光线夹角变化 。

【答案】 65° 50°
【详解】[1]如图所示：

当一束光线与平面镜M1成25°角入射时，则反射光线与M1的夹角，又因为光线经平面镜两次反射后沿原路返回，所以AC是垂直射向M2的，即，则
，即平面镜M1与M2之间的夹角Q应为65°。
[2]若入射光线方向不变，将平面镜绕入射点转动25°，则入射光线与法线的夹角即入射角为40°，即入射角减小25°，根据反射定律可知反射角也减小25°，则反射光线与入射光线的夹角变化了50°。
24．如图所示，一块平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源S，点光源发出一束光垂直射向平面镜。平面镜从图示位置开始绕圆筒中心O逆时针匀速转动，在转动过20°角时，点光源在镜中所成的像绕中心O转过的角度为θ1，反射光线转过的角度为θ2，则θ1= °，θ2= °。

【答案】 40 40
【详解】[1][2]下面左图中，入射角为0°，反射角为0°。如下右图所示，平面镜MN旋转20°，入射光线不变，故入射角增大为
根据反射定律，反射角为
则此时入射光线和反射光线的夹角为20°+20°=40°
故反射光线转过的角度为θ2=40°
根据像与物关于镜面对称，由下左图知，原来像在E点，由下右图知，镜面旋转后虚像在B点，点光源在镜中所成的像绕中心O转过的角度

三．解答题（本题共5小题，共34分）
25．按要求作图
（1）光线L射到某平面镜上，使其沿水平方向传播，如图．请在图中画出所需平面镜的位置（要求保留必要的作图痕迹）

（2）根据平面镜成像特点，在图画出物体AB在平面镜MN中所成的像．

（3）图所示S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过Ａ点的光线．

【答案】(1)

(2)

(3)

26．小红在学习了光学的相关知识后，在暗室进行了一些实验探究．

（1）实验一：让一细束太阳光照射三棱镜，射出的光射到竖直放置的白屏上．如图所示，白屏Ⅱ区上出现了彩色光带，这是光的 现象．将灵敏温度计放在 （选填“Ⅰ”或“Ⅲ"）区，温度计示数会明显升高，是因为 ；
（2）实验二：将一束蓝光照在穿白上衣、红裙子的洋娃娃身上，小红看到了洋娃娃上衣呈 色，裙子呈 色；
（3）实验三：通过学习，小红知道红、 、蓝是光的三原色，它们自身 （选填“能”或“不能”）由其它色光混合而成．
【答案】 色散 Ⅲ 红外线具有热效应 蓝 黑 绿 不能
【详解】（1）实验一：
太阳光经过三棱镜后被分解为七色光的现象，是光的色散现象．
红光的折射较小，紫光的折射较大，所以图中Ⅲ区是红外线，且红外线具有明显的热效应，所以将灵敏温度计放在Ⅲ区，温度计示数会明显升高．
（2）实验二：
将一束蓝光照在穿白上衣，白上衣能反射所有颜色的光，即白上衣反射蓝光，所以小红看到了洋娃娃上衣呈蓝色；
红裙子只能反射红光，所以蓝光照在红裙子上，洋娃娃身上裙子呈黑色．
（3）实验三：
光的三原色是红、绿、蓝，它们自身不能由其它色光混合而成．
27．学习了光学知识后，爱动脑筋的小桐和小朵想自己探究小孔成像现象。如图甲所示，她们给两个空罐的底部中央分别打上一个圆孔和一个方孔，可以看到烛焰和灯丝通过小孔所成的像。

（1）通过小孔所成的像是 （选填“实像”或“虚像”）；
（2）分析比较甲、乙两图，可以得出结论：物体所成的像的形状与 无关；
（3）分析比较甲、丙两图，可以得出结论：物体所成的像的形状与 有关；
（4）为了探究孔的大小是否影响小孔所成的像，则应选择下列乙图所示的 孔，然后用卡片覆盖并移动卡片以改变孔的大小进行实验；
（5）人眼从光屏右侧观察，若将光源顺时针旋转，则屏上的像将 （选填“顺时针”或“逆时针”）旋转；
（6）保持小孔距光屏的位置不变，应将蜡烛向 移动（选填“左”或“右”），可以使得屏上的像变大；
（7）勤于思考的小朵在底部扎了两个小孔，则在半透明膜上可以观察到烛焰的像有 （选填“一”或“两”）个。
【答案】 实像 孔的形状/小孔的形状 物的形状/物体的形状 B 顺时针 右 两
【详解】（1）[1]小孔成像是光的直线传播现象，成的是倒立的实像。
（2）[2]甲、乙两图，相同的蜡烛通过小孔的形状不同，但所成的像的形状相同，这说明物体所成的像的形状与小孔的形状无关。
（3）[3]甲、丙两图小孔形状相同，但物体不同，则所成像的形状也不同。这说明：物体所成的像的形状与物体的形状有关。
（4）[4]为了探究孔的大小是否影响小孔所成的像，应保持小孔的形状不变，将卡片沿着三角形的底边边缘逐渐向上移动，孔的大小发生变化，但孔的形状不变，所以B符合题意。
（5）[5]由于小孔成像是根据光沿直线传播的原理形成的，成的是倒立的实像，当光源顺时针旋转时，屏上的像将顺时针旋转。
（6）[6]保持小孔距光屏的位置不变，即像距不变，要想成像变大，应减小物距，即蜡烛向右移动。
（7）[7]若在底部扎了两个小孔，那么物体通过每个小孔都会成像，所以在光屏上成两个像。
28．如图1所示，小明把一块玻璃板放置在白纸上，用来探究“平面镜成像特点”，请你完成下列问题：

（1）实验中所用的玻璃板越 （选填“厚”或“薄”）越好；放置玻璃板时，应该使玻璃板与水平桌面 。
（2）为了寻找蜡烛A的像的位置时，眼睛应在图（2）中沿 （选填“A”、“B”、“C”或“D”）方向观察。为了判定所成的像是否为虚像，人眼应在图（2）中沿 （选填“A”、“B”、“C”或“D”）方向观察光屏。
（3）为了进一步研究像的性质，将一块不透明挡板分别放在平面镜前后的1、2、3位置，如图3所示。当挡板位置位于 （填位置序号）时，人眼能看到像A′。
（4）如图4所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至图中所示的位置时，硬币的成像情况是 （选填字母代号）。
A．硬币成像在a处
B．硬币成像在b处
C．硬币成像在c处
D．硬币无法通过平面镜成像
【答案】 薄 垂直 A B 2、3 A
【详解】（1）[1][2]实验中所用的玻璃板越薄越好，主要是为了减小由于光的折射对测量的像距与实际像距的差异,同时也避免出现重影；放置玻璃板时，应该使玻璃板与水平桌面垂直放置。
（2）[3]平面镜成的像是光的反射形成的，甲蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，故眼睛在A方向蜡烛甲所在一侧。
[4]光屏能接收到实像，但接收不到虚像，因此在甲的像的位置上放光屏，在B直接观察光屏上是否有甲的像，便可以判断像是否为虚像。
（3）[5]由图可知，A′即为棋子A在平面镜中的像，物体发出或反射的光，只要能到达平面镜，就能在平面镜中成像，而与平面镜大小差不多大的挡板是放在平面镜的正后方，不影响进入人眼的光线射，由此可见，当挡板位置位于1位置时，人眼不能看到像A′,2位置还是3位置，人眼仍然都可以看到像A′。
（4）[6]平面镜所成的像与物关于平面镜对称，硬币位置不变，将平面镜平移，平面镜仍在原来像与成像物体对称轴上，像的位置不变，故A符合题意，BCD不符合题意。
故选A。
29．在“探究光反射的规律”时，小李进行了如图甲所示的实验。

（1）平面镜平放在水平桌面上，一块标有刻度的白色 （选填“粗糙”或“光滑”）硬纸板与平面镜保持 ，如图甲所示。
（2）实验过程中，当入射光与平面镜 时，反射光与入射光重合，此特殊的位置即为 （选填“入射光线”“反射光线”或“法线”）的位置。
（3）实验时，将一束光贴着纸板P沿EO射到镜面上O点，纸板Q上会显示出反射光束OF。接着将纸板Q绕ON向前或向后翻折，则纸板Q上 （选填“能”或“不能”）显示出反射光束，由此 （选填“能”或“不能”）说明反射光线、入射光线与法线在同一平面内，在纸板Q绕ON向后翻折的过程中，反射光线的位置　 （选填“改变”或“不变”）。
（4）若保持平面镜位置不变，将纸板向后倾斜一个角度（如图乙），入射光线仍能呈现在纸板上，且沿EO方向入射到平面镜的O点，此时 （选填“能”或“不能”）在纸板上看到反射光线，此时反射光线、入射光线和法线 （选填“在”或“不在”）同一平面内。
（5）使一束光紧贴硬纸板射向镜面上的O点，如图甲，在硬纸板上描出入射光线EO和反射光线OF，并测出反射角和入射角，改变入射角大小做三次实验后将测得的数据记录在表格中，该操作探究的问题是　 。（填序号）
次数
入射角
反射角
1
20°
20°
2
40°
40°
3
60°
60°
A．光能否发生反射
B．光线是否沿直线传播
C．光是否只能在镜面上反射
D．光反射时反射光线的位置遵循什么规律
【答案】 粗糙 垂直 垂直 法线 不能 能 不变 不能 在 D 【详解】（1）[1][2]为了看清楚纸板上的光路，纸板材质应较粗糙些，光线射在上面发生了漫反射，反射光线射向各个方向，无论从哪个角度看，都能看得清楚；如果纸板没有与平面镜垂直放置，由于法线与镜面垂直，且反射光线、入射光线、法线在同一平面内，因此，当光贴着纸板沿AO入射时，不能在纸板上看到反射光。所以硬纸板放在平面镜上时，要保持与镜面垂直。
（2）[3][4]实验过程中，当入射线垂直于镜面入射时，入射角等于0，反射角也为零，故反射光线与入射光线重合；法线也与平面镜垂直，故此特殊的位置为法线的位置。
（3）[5][6][7]为了使光的传播路径能呈现在硬纸板上，应让纸板垂直放置在平面镜上，在实验过程中，若将纸板Q绕ON向后翻折，让光线仍贴着纸板沿EO方向射向镜面，此时纸板P和纸板Q不在同一平面上，所以在纸板Q上就无法呈现出反射光线了；在同一个平面内，可以显示出反射光线，不在同一平面内，就无法显示出反射光线，由此说明反射光线、入射光线与法线在同一平面内；在纸板Q绕ON向后翻折的过程中，入射光线和反射面位置不变，则反射光线的传播方向不变。
（4）[8][9]将纸板向后倾斜一个角度，沿EO方向入射到平面镜的O点时，反射光线与纸板不在同一平面内，但是反射光线、法线、入射光线三线在同一平面内，所以不能在纸板上看到反射光线。
（5）[10]在此题中，已知入射光线AO和反射光线OB，测入射角与反射角的大小，并比较，改变光的入射角度，即若将AO向ON靠近，入射角减小，反射角等于入射角，所以OB也靠近法线，若将AO向ON远离，入射角增大，反射角等于入射角，所以OB也远离法线，因此该实验探究的问题是光反射时反射光线的位置遵循什么规律，故应选D。
