物理九年级全册第4节 欧姆定律在串、并联电路中的应用多媒体教学ppt课件

这是一份物理九年级全册第4节 欧姆定律在串、并联电路中的应用多媒体教学ppt课件，共13页。PPT课件主要包含了学习目标，欧姆定律，例题分析，拓展应用举例，课上巩固等内容，欢迎下载使用。

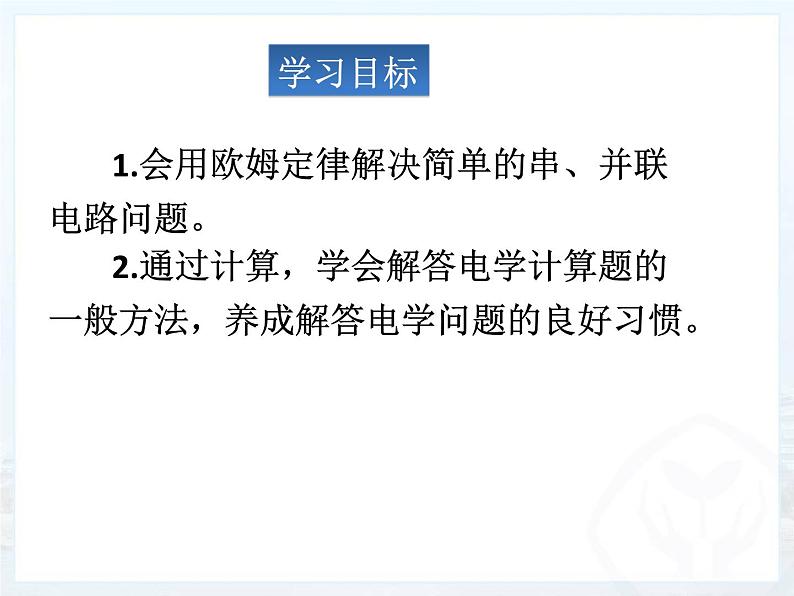

1.会用欧姆定律解决简单的串、并联电路问题。 2.通过计算，学会解答电学计算题的一般方法，养成解答电学问题的良好习惯。

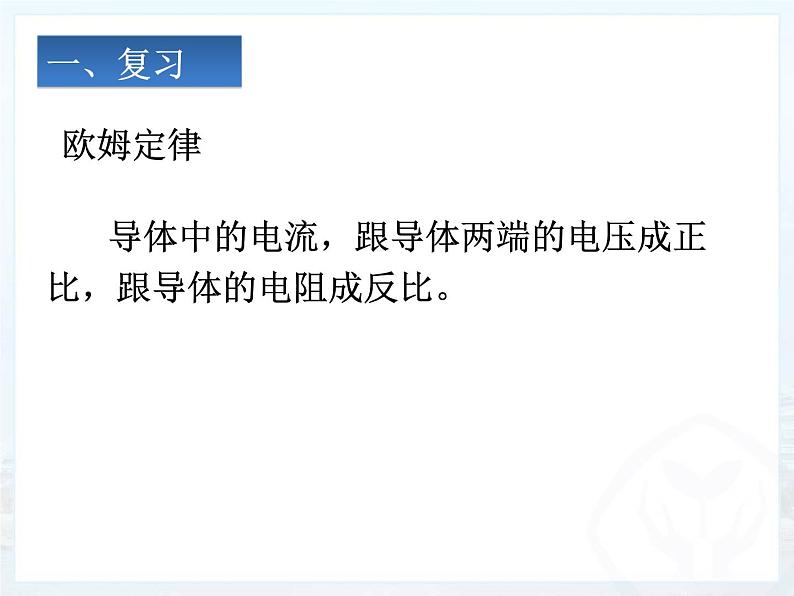

　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（1）I=I1=I2=…=In（2）U=U1+U2+…+Un

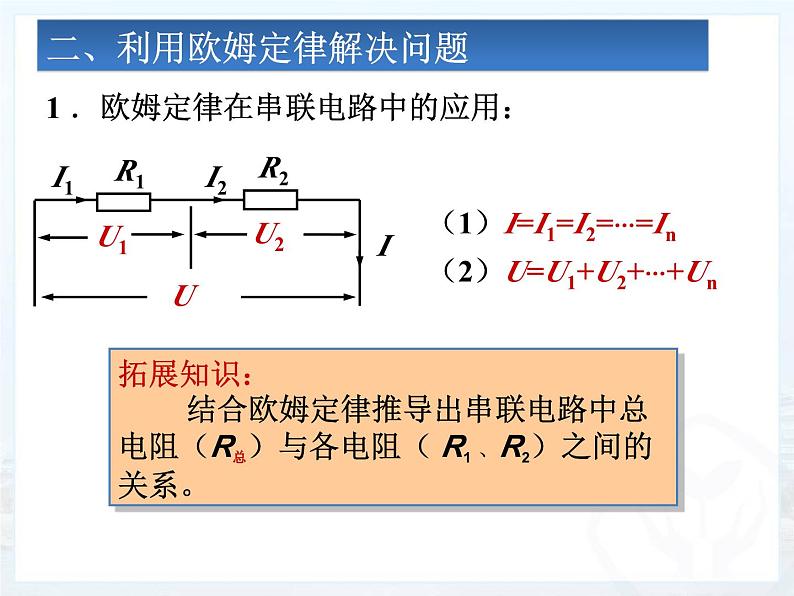

1 ．欧姆定律在串联电路中的应用：
拓展知识： 结合欧姆定律推导出串联电路中总电阻（R总）与各电阻（ R1 、R2）之间的关系。
二、利用欧姆定律解决问题

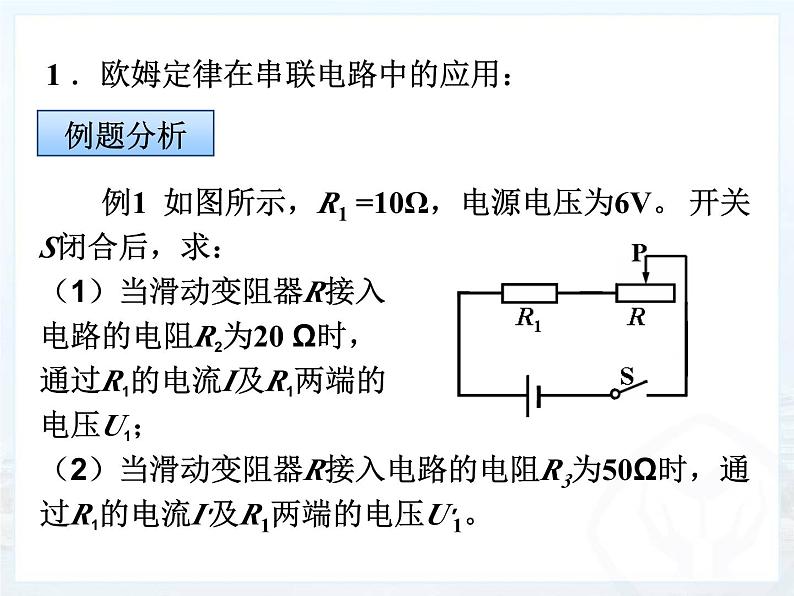

　　例1 如图所示，R1 =10Ω，电源电压为6V。 开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为20 Ω时，通过R1的电流I及R1两端的电压U1；（2）当滑动变阻器R接入电路的电阻R3为50Ω时，通过R1的电流I′及R1两端的电压U′1。
拓展：应用举例——酒精测试仪

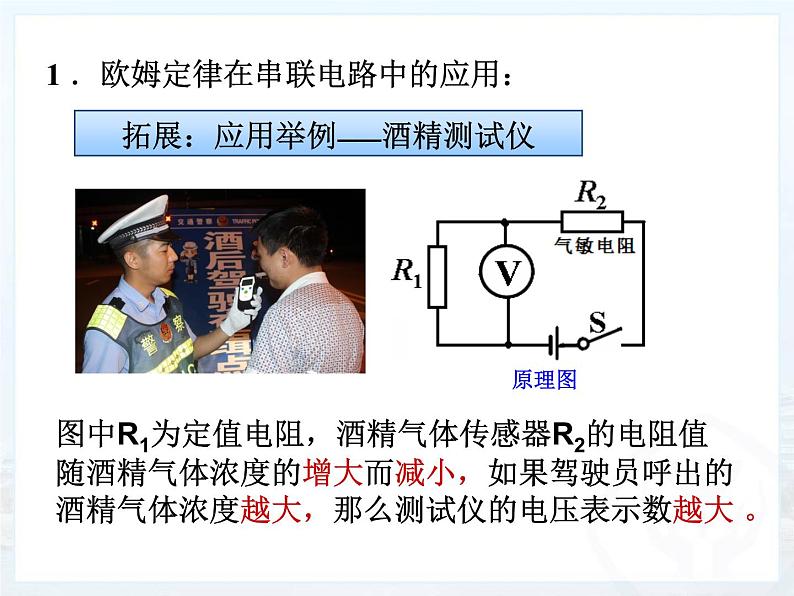

图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的电压表示数越大 。
　　（1） I=I1+I2+…+In　　（2） U=U1=U2=…=Un
2 ．欧姆定律在串联电路中的应用：
　　例2 如图所示，R1 =10Ω，电源电压为3 V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为15Ω时，通过电阻R1 的电流I1和电路的总电流I、总电阻R总; （2）当滑动变阻器R接入电路的电阻R3 为5Ω时，通过电阻R1的电流I1 ′和电路的总电流I′。
　　利用欧姆定律解决串、并联电路问题要注意：
　　（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
　　（2）做好对应，各物理量的单位必须统一。
　　 （3）必要时加下角标，避免张冠李戴。
1.串联电路中通过某个电阻的电流或串联电路的电流等于 除以各分电阻之和，当串联电路中的一个电阻改变时，电路中的 及另一个电阻两端的电压都会随之改变。很多实际电路都利用了串联电路的这一特点。
2.当并联电路中的一个支路的电阻改变时，这个支路的电流会变化， 电流也会变化，但另一个支路的 和 都不变。家庭电路中，各用电器采用并联形式连接到电源上，就是利用了并联电路的这一特点。
